Серовинна суміш для виготовлення силікатних виробів

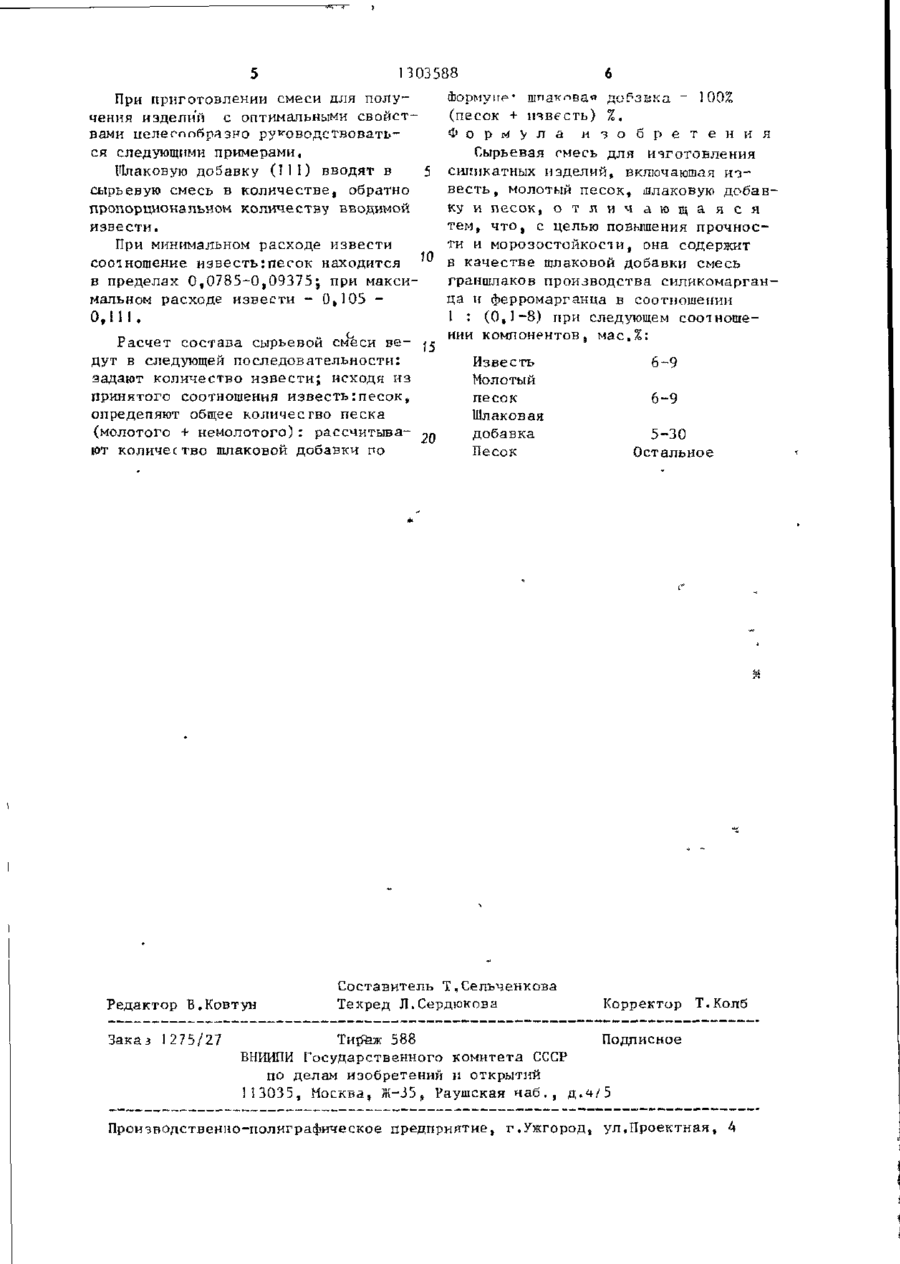

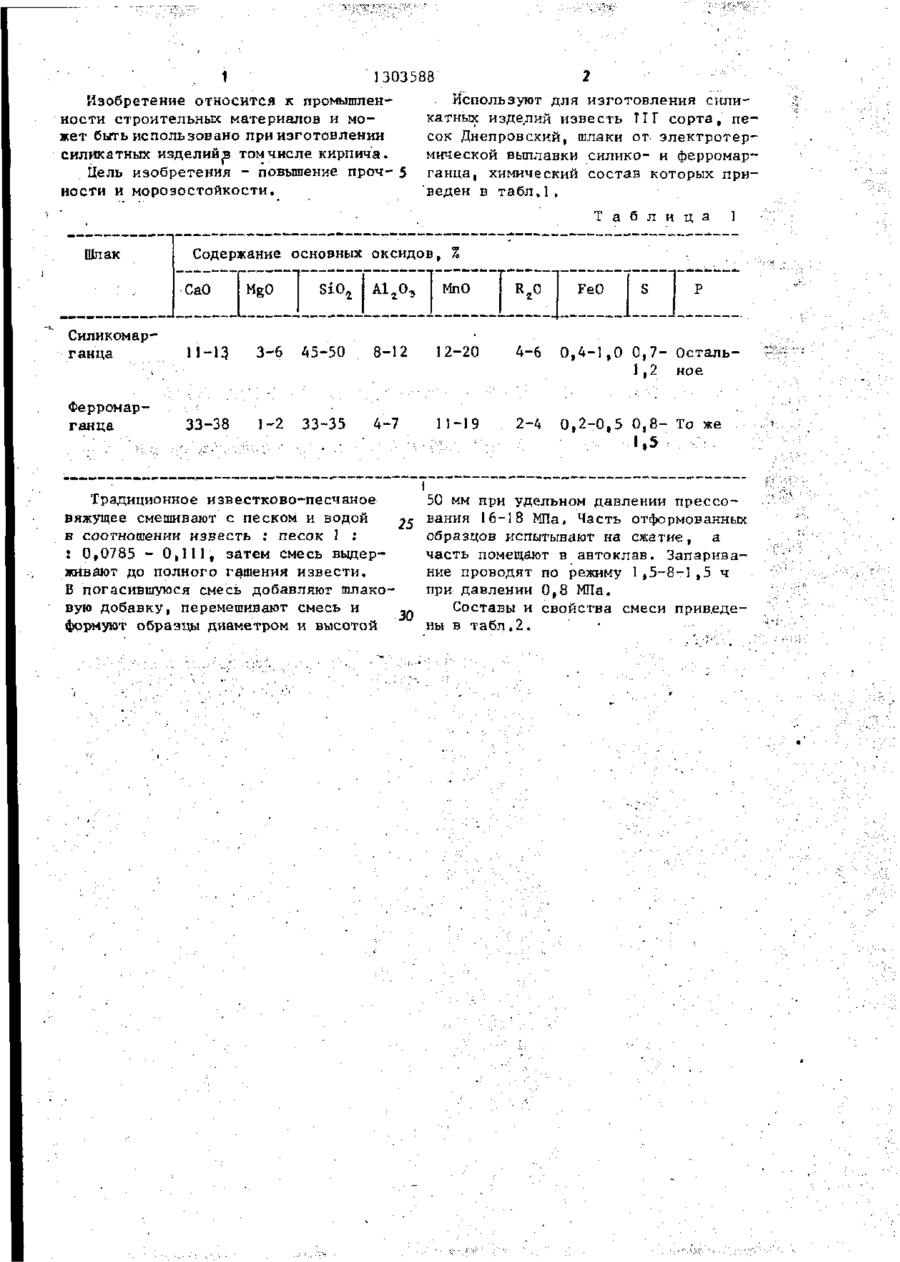

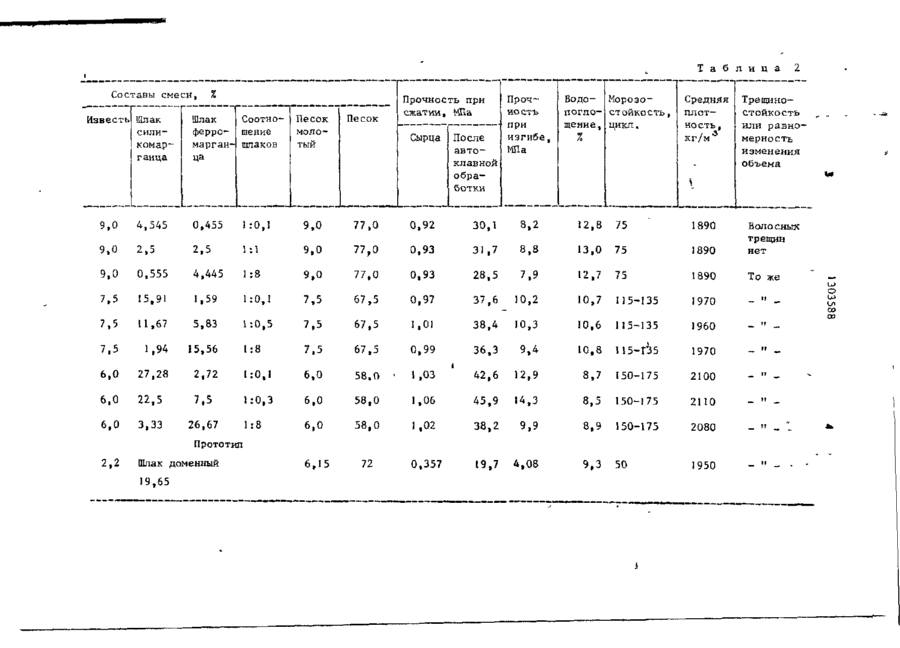

Изобретение относится к промышленности строительных материалов и может быть использовано при изгото влении силикатных изделий, в том числе кирпича. Целью изобретения является повышение прочности и морозостойкости Сырьевая смесь для изготовления силикатных изделий содержит известь 6-9%, молотый песок 6-9%( шлаковую добавку 5-30% и песок - остальное. Причем шлаковая добавка содержит смесь граншлаков производства силикомарганца и ферромарганца в соотношении 1:(0,1-8). 2 табл. (Л С 30 t 1303588 Изобретение относится к промышленности строительных материалов и может быть использовано при изготовлении силикатных изделий^ том числе кирпича. Цель изобретения - повышение проч-5 ности и морозостойкости. Содержание основных оксидов, % Шлак СаО Силикомарганца . Ферромарганца используют для изготовления силикатных изделий известь ІТГ сорта, песок Днепровский, шлаки от электротермической выплавки силико- и ферромарганца, химический состав которых приведен в табл,1, Т а б л и ц а 1 MgO 1 SiO 2 А1 г 0, МпО FeO S Р 11-13 3-6 45-50 8-12 12-20 4-6 0,4-1,0 0,7- Осталь1,2 ное 33-38 1-2 • 33-35 4-7 11-19 2-4 0,2-0,5 0,8- То же . Традиционное известково-песчаное вяжущее смешивают с песком и водой в соотношении известь : песок 1 : : 0,0785 - 0,111, затем смесь выдерживают до полного гашения извести. В погасившуюся смесь добавляют шлаковую добавку, перемешивают смесь и формуют образцы диаметром и высотой _ 50 мм при удельном давлении пре.ссования 16-18 МПа, Часть отформованных образцов испытывают на сжатие, а часть помещают в автоклав. Запаривание проводят по режиму 1 ,5-8-1 ,5 ч при давлении 0,8 МПа. Составы и свойства смеси приведены в табл,2. Т а б л и ц а Составы смеси, % Известь Шлак силикомарганца СоотноШлак ферро- шение марган- ишаков ца Песок молотый Песок Прочность при сжатии, МПа Сырца После автоклавной обработки Прочность при изгибе, МПа Водо- Морозопогло- стойкость, щение, цикл. % Средняя плотность, кг/м 2 Трещиностойкость или р а в н о мерность изменения объема \ 9,0 77,0 0,92 30.1 8,2 12,8 75 1890 1 1 ; 9,0 77,0 0,93 31,7 8,8 13,0 75 1890 Волосных трещин нет 1 :8 9,0 77,0 0,93 28.5 7,9 12,7 75 1890 То же ;0,1 7,5 67,5 0,97 37.6 10,2 10.7 115-135 1970 :0,5 7.5 67,5 1,01 38,4 10,3 10,6 115-135 I960 1 :8 7,5 67,5 0,99 36,3 9,4 10.8 П5-Г35 1970 9,0 4,545 0,455 1 9,0 2,5 2,5 9,0 0,555 4,445 7,5 15,91 1,59 7,5 11,67 5,83 •0,1 о со 7,5 1,94 15,56 6,0 27,28 2,72 I :0,1 6,0 58.0 1,03 42,6 12,9 8,7 150-175 2100 6,0 22,5 7,5 1 :0,3 6,0 58,0 1,06 45,9 14,3 8,5 150-175 2110 6,0 3,33 26,67 :8 6,0 58,0 I ,02 38.2 9,9 8,9 150-175 2080 6,15 72 0,357 19,7 4,08 9,3 50 1950 Прототип 2,2 Шлак доменный 19,65 00 1303588 При приготовлении смеси для получения изделий с оптимальными свойствами иелеспобразно руководствоваться следующими примерами, Шлаковую добавку (111) вводят в сырьевую смесь в количестве, обратно пропорциональном количеству вводимой извести. При минимальном расходе извести соотношение известь:песок находится 10 р пределах 0,0785-0,09375; при максимальном расходе извести - 0,105 0,111. Расчет состава сырьевой смеси ве- \5 дут в следующей последовательности: задают количество извести; исходя из принятого соотношения известь:песок, определяют общее количество песка (молотого + немолотого): рассчитыва20 ют количество шлаковой добавки по Редактор Б,Ковтун Заказ 1275/27 (песок + известь) %. Ф о р м у л а и з о б р е т е н и я Сырьевая смесь для изготовления силикатных изделий, включаюшая и з в е с т ь , молотый песок, іплаковую добавку и песок, о т л и ч а ю щ а я с я тем, что, с целью повышения прочности и морозостойкости, она содержит в качестве шлаковой добавки смесь граншлаков производства силикомарганца и ферромарганца в соотношении 1 : (0,1-8) при следующем соотношении компонентов, мас.%: Известь Молотый песок Шлаковая добавка Песок Составитель Т.Сельченкова Техред Л.Сердюкова ТиїЯаж 588 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 31303 5, Москва, Ж-35, Раушская ч а б . , д . 6-9 6-9 5-30 Остальное Корректор Т.Колб Подписное Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная, 4
