Розподільний щит управління електрообладнанням мотовідсіку транспортного засобу

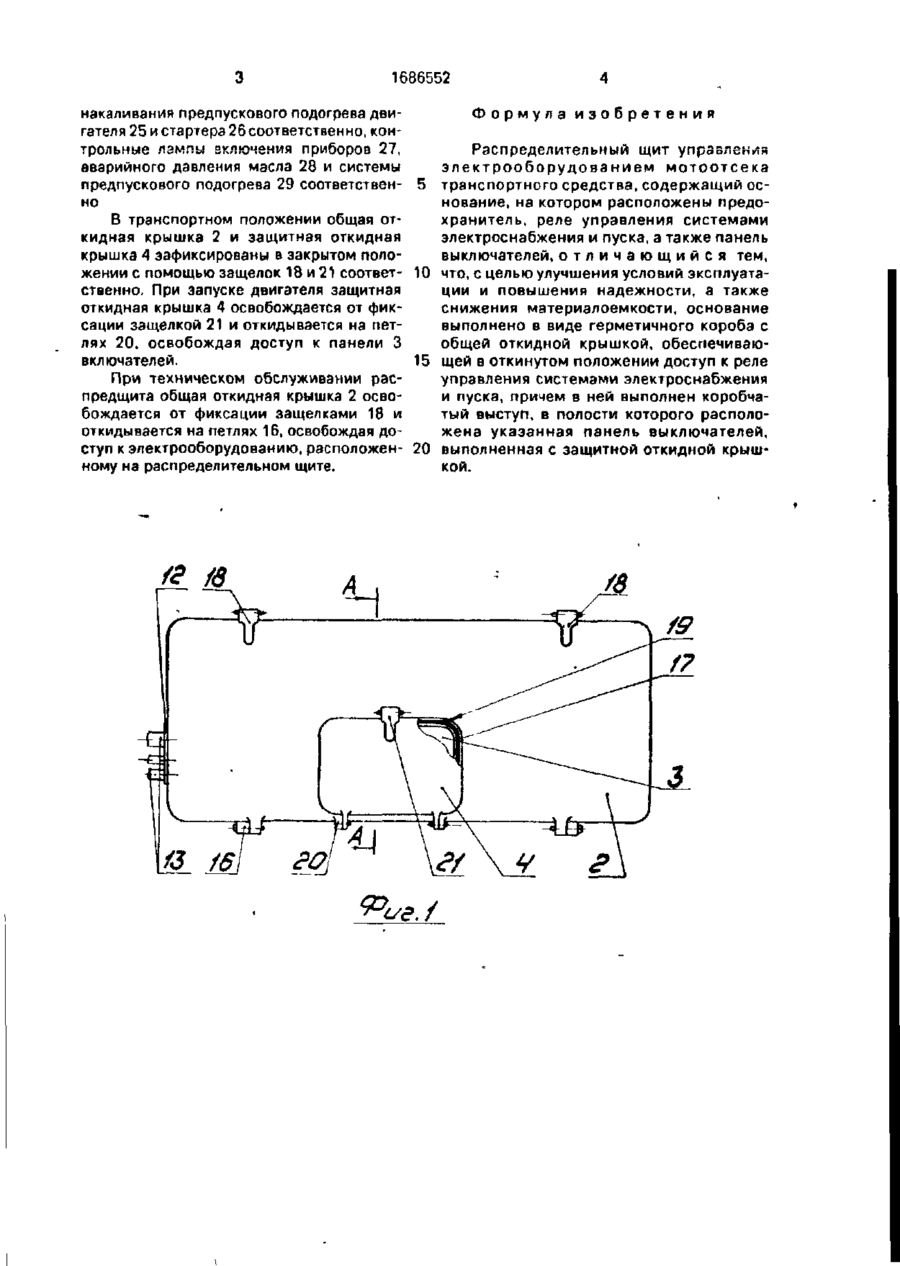

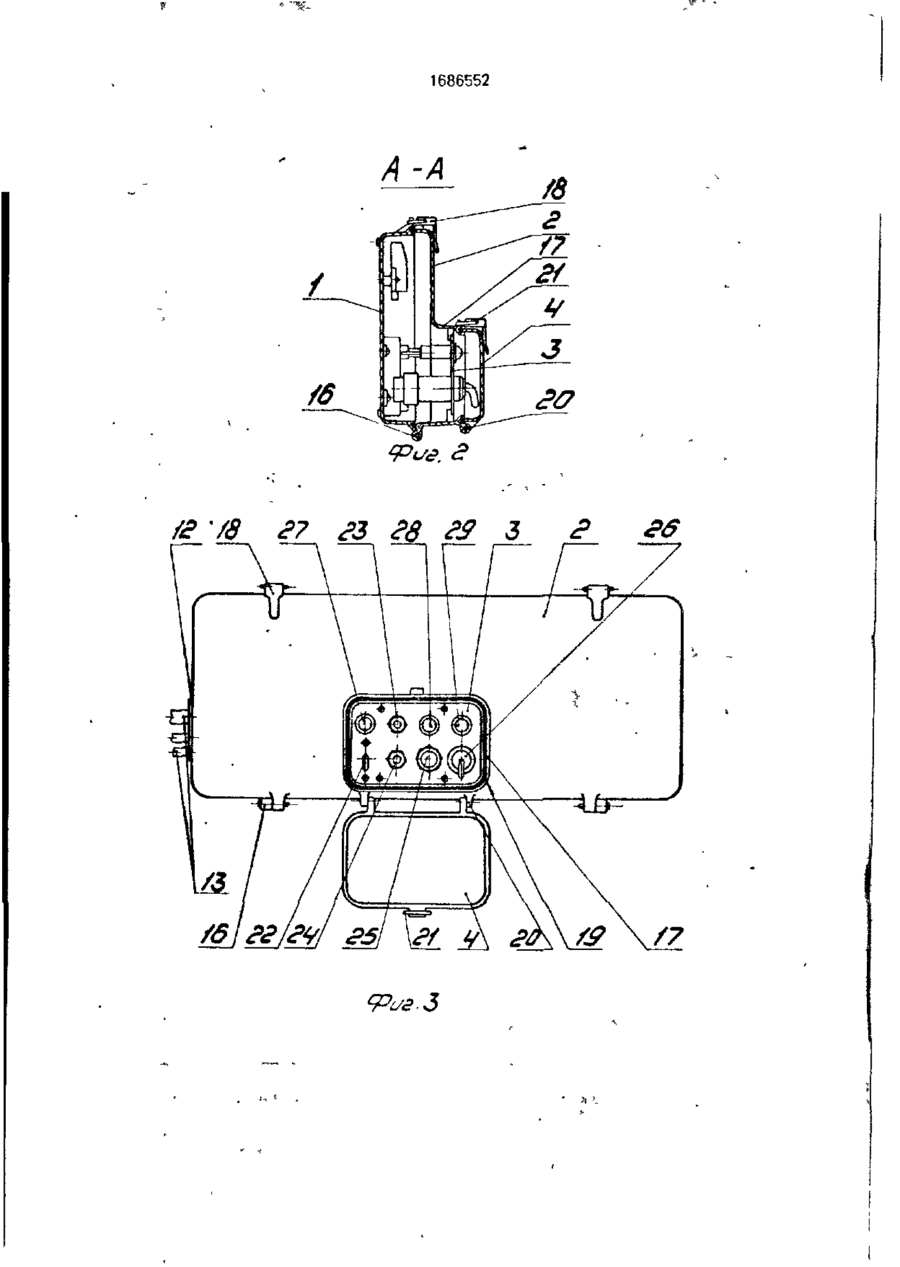

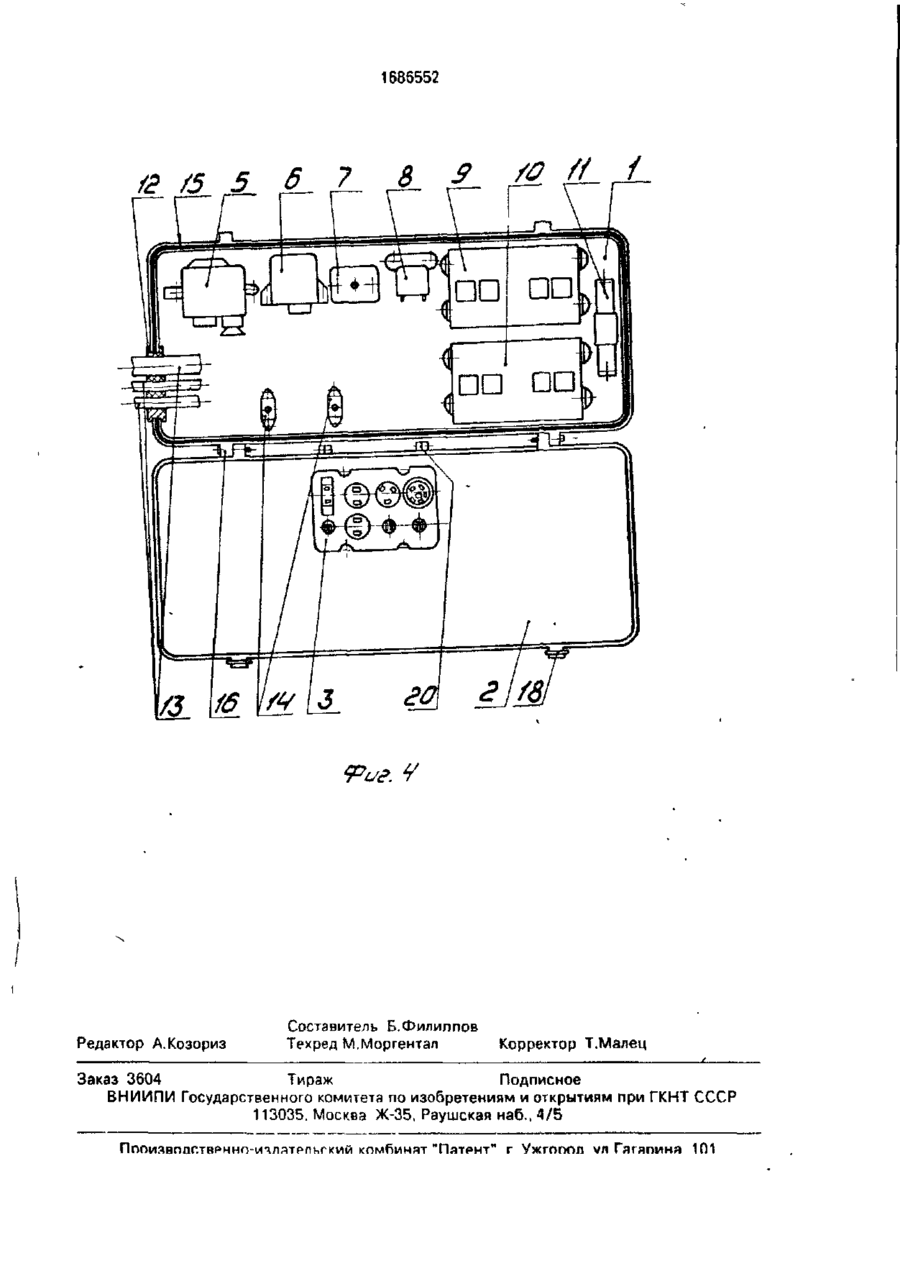

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (505 Н 02 В 1/15 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21)4607162/07 (22)10.10.88 (46)23.10.91. Бюл. N?39 (71) Всесоюзный конструкторско-зкслериментальный институт автобусостроения (72) С.В.Боднар, С.В.Немый и Л.А.Белоненко (53)621.316.37(088.8) (56) Установка электрооборудования, ВКЭИавтобуспром, Чертеж Г* 420021 - 37005 СБ. Львов, 1982. (54) РАСПРЕДЕЛИТЕЛЬНЫЙ ЩИТ УПРАВЛЕНИЯ ЭЛЕКТРООБОРУДОВАНИЕМ МОТООТСЕКА ТРАНСПОРТНОГО СРЕДСТВА (57) Изобретение относится к электротехнике и может быть использовано в распределительных щитах управлением электрооборудования транспортных средств. Цель изобретения - улучшение условий эксплуатации и повышение надежности. Щит содержит основание, выполненное в виде герметичного короба с общей откидной крышкой. На основании установлены предохранители и реле управления. В общей откидной крышке выполнен коробчатый выступ с защитной откидной крышкой. В полости коробчатого выступа установлена панель выключателей. 4 ил. Изобретение относится к электротехнике, а более конкретно к электрооборудованию транспортных средств, и может быть использовано в автобусах и других транспортных средствах. Цель изобретения - улучшение условий эксплуатации и повышение надежности. На фиг.1 изображен распределительный щит электрооборудования мотоотсека транспортного средства в закрытом положении; на фиг.2 - сечение А-А на фиг 1: на фиг.З - распределительный щит с открытой защитной крышкой панели включателей; на фиг.4 - распределительный щит с открытой общей крышкой. Распределительный щит состоит из основания 1, выполненного в виде герметичного короба, общей откидной крышки 2, панели 3 включателей, выполненной с защитной откидной крышкой 4 На основании 1 расположены регулятор5 напряжения, реле 6 блокировки стартера, блок 7 предохранителей, реле 8 включения стартера, блоки 9 и 10 оеле управления электроснабжением и пуском двигателя соответственно, добавочное сопротивление 11 предпускового подогревателя, уплотнитель 12 жгутов 13 проводов, соединительные колодки 14 проводов, уплотнитель 15 и петли 16 крепления общей откидной крышки 2, на которой расположены коробчатый выступ 17, в котором образуется полость для расположения панели 3 включателей, защелки 18, уплотнитель 19 и петли 20 защитной откидной крышки 4. На последней имеется защелка 21. На панели 3 включателей расположены включатель 22 питания приборов, включатель 23 "массы" аккумуляторных батарей, включатель 24 стартера, включатели свечей оо ел ел. to 1686552 накаливания предпускового подогрева двигателя 25 и стартера 26соответственно, контрольные лэмпы включения приборов 27, аварийного давления масла 28 и системы предпускового подогрева 29 соответственно В транспортном положении общая откидная крышка 2 и защитная откидная крышка 4 зафиксированы в закрытом положении с помощью защелок 18 и 21 соответственно. При запуске двигателя защитная откидная крышка 4 освобождается от фиксации защелкой 21 и откидывается на петлях 20, освобождая доступ к панели 3 включателей. При техническом обслуживании распредщита общая откидная крышка 2 освобождается от фиксации защелками 18 и откидывается на петлях 16, освобождая доступ к электрооборудованию, расположенному на распределительном щите. Формула 5 10 15 20 изобретения Распределительный щит управления электрооборудованием мотоотсека транспортного средства, содержащий основание, на котором расположены предохранитель, реле управления системами электроснабжения и пуска, а также панель выключателей, о т л и ч а ю щ и й с я тем, что, с целью улучшения условий эксплуатации и повышения надежности, а также снижения материалоемкости, основание выполнено в виде герметичного короба с общей откидной крышкой, обеспечивающей в откинутом положении доступ к реле управления системами электроснабжения и пуска, причем в ней выполнен коробчатый выступ, в полости которого расположена указанная панель выключателей, выполненная с защитной откидной крышкой. 1686552 A-A vs г? гз гв & 1686552 *5 5 б? 8
