Механізм навіски робочих органів сівалки
Формула / Реферат

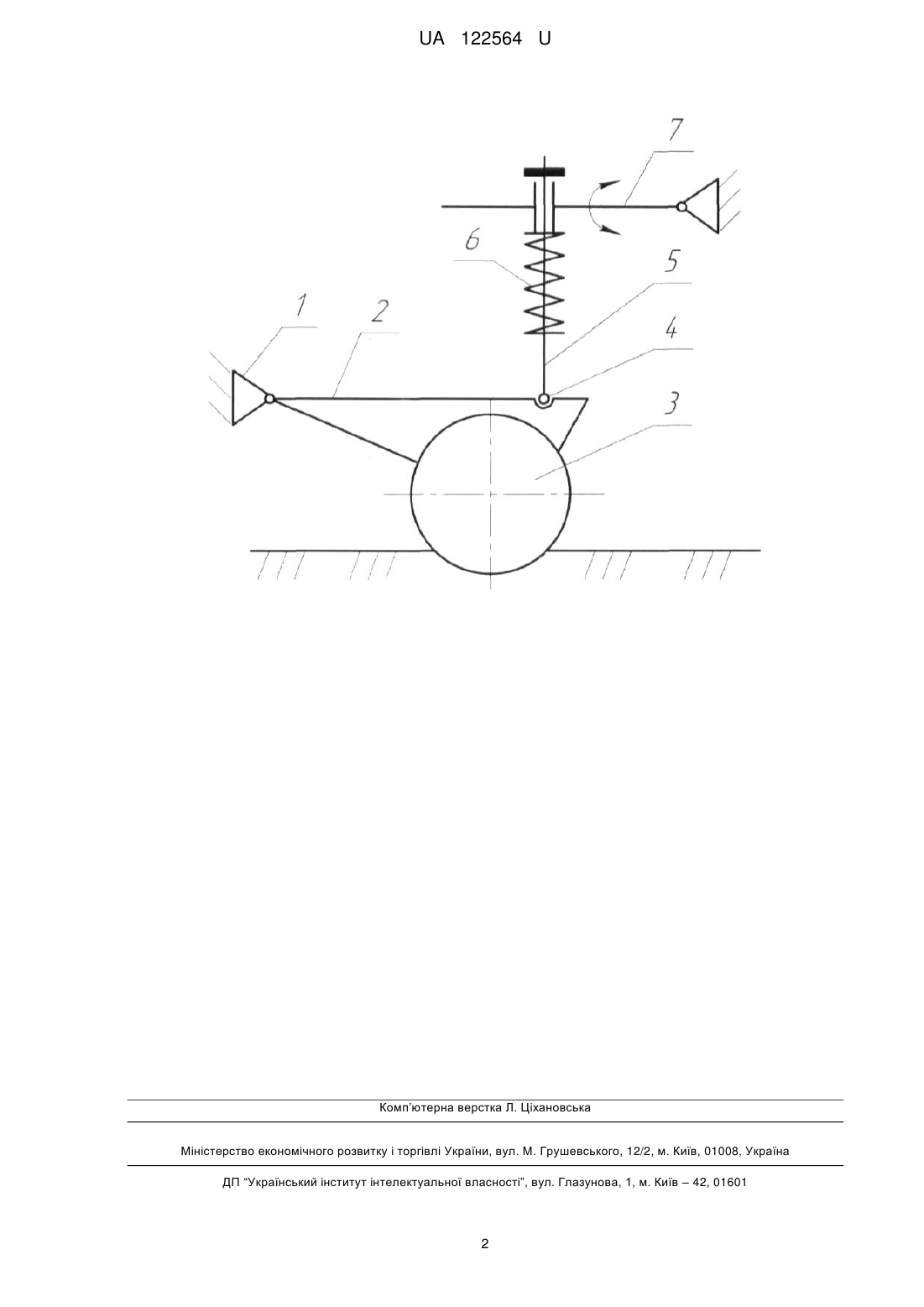

Механізм навіски робочих органів сівалки, що містить раму, на якій шарнірно встановлений поводок, і натискну штангу з пружиною, з'єднану з поводком за допомогою шарніра і кінематично з'єднану з механізмом заглиблення і підняття сошників, який відрізняється тим, що поводок виконаний у вигляді двоплечого важеля, один кінець якого закріплений на передній частині сошника, а другий - шарнірно з'єднаний з натискною штангою і закріплений на задній частині сошника.
Текст

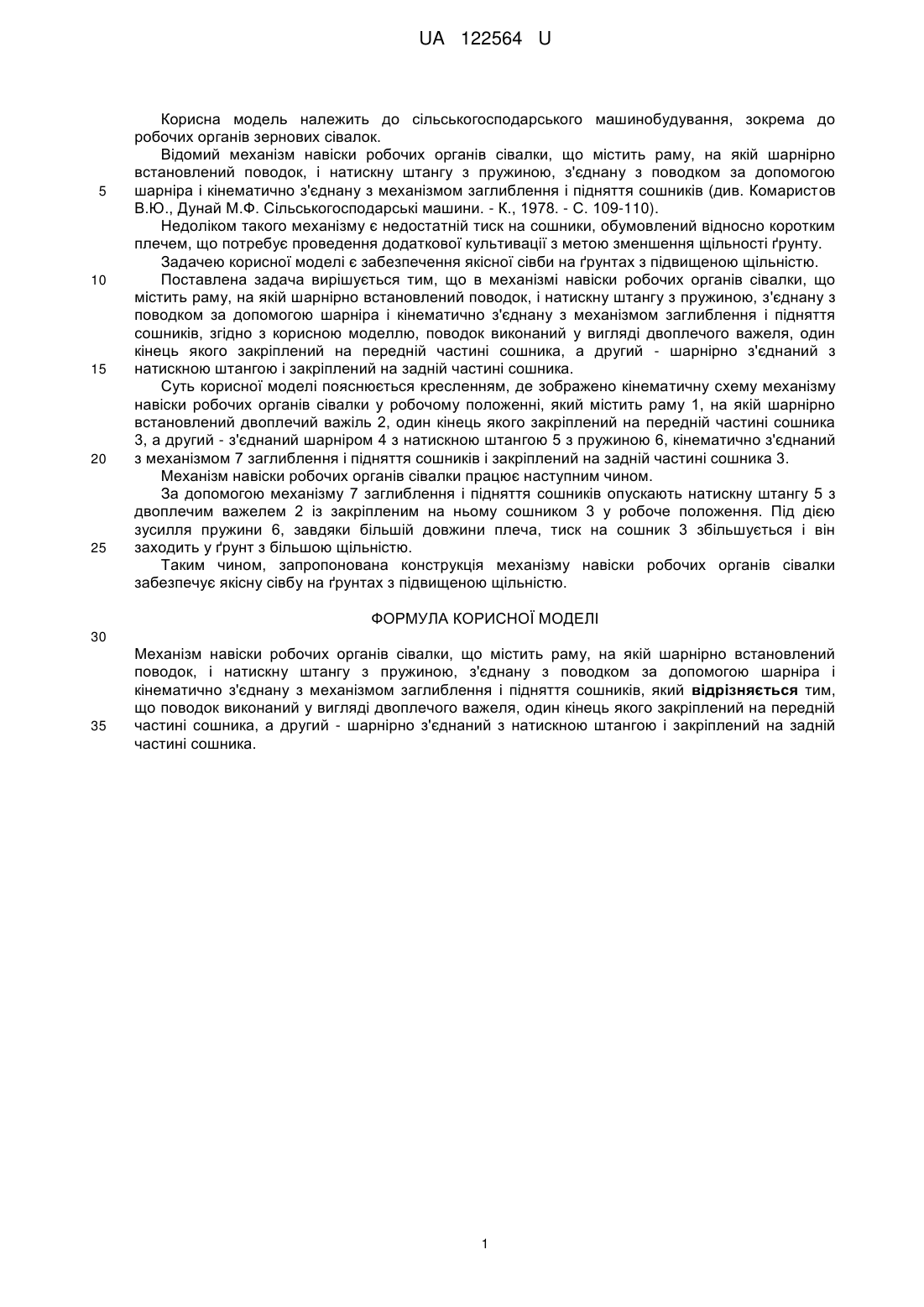

Реферат: UA 122564 U UA 122564 U 5 10 15 20 25 Корисна модель належить до сільськогосподарського машинобудування, зокрема до робочих органів зернових сівалок. Відомий механізм навіски робочих органів сівалки, що містить раму, на якій шарнірно встановлений поводок, і натискну штангу з пружиною, з'єднану з поводком за допомогою шарніра і кінематично з'єднану з механізмом заглиблення і підняття сошників (див. Комаристов В.Ю., Дунай М.Ф. Сільськогосподарські машини. - К., 1978. - С. 109-110). Недоліком такого механізму є недостатній тиск на сошники, обумовлений відносно коротким плечем, що потребує проведення додаткової культивації з метою зменшення щільності ґрунту. Задачею корисної моделі є забезпечення якісної сівби на ґрунтах з підвищеною щільністю. Поставлена задача вирішується тим, що в механізмі навіски робочих органів сівалки, що містить раму, на якій шарнірно встановлений поводок, і натискну штангу з пружиною, з'єднану з поводком за допомогою шарніра і кінематично з'єднану з механізмом заглиблення і підняття сошників, згідно з корисною моделлю, поводок виконаний у вигляді двоплечого важеля, один кінець якого закріплений на передній частині сошника, а другий - шарнірно з'єднаний з натискною штангою і закріплений на задній частині сошника. Суть корисної моделі пояснюється кресленням, де зображено кінематичну схему механізму навіски робочих органів сівалки у робочому положенні, який містить раму 1, на якій шарнірно встановлений двоплечий важіль 2, один кінець якого закріплений на передній частині сошника 3, а другий - з'єднаний шарніром 4 з натискною штангою 5 з пружиною 6, кінематично з'єднаний з механізмом 7 заглиблення і підняття сошників і закріплений на задній частині сошника 3. Механізм навіски робочих органів сівалки працює наступним чином. За допомогою механізму 7 заглиблення і підняття сошників опускають натискну штангу 5 з двоплечим важелем 2 із закріпленим на ньому сошником 3 у робоче положення. Під дією зусилля пружини 6, завдяки більшій довжини плеча, тиск на сошник 3 збільшується і він заходить у ґрунт з більшою щільністю. Таким чином, запропонована конструкція механізму навіски робочих органів сівалки забезпечує якісну сівбу на ґрунтах з підвищеною щільністю. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Механізм навіски робочих органів сівалки, що містить раму, на якій шарнірно встановлений поводок, і натискну штангу з пружиною, з'єднану з поводком за допомогою шарніра і кінематично з'єднану з механізмом заглиблення і підняття сошників, який відрізняється тим, що поводок виконаний у вигляді двоплечого важеля, один кінець якого закріплений на передній частині сошника, а другий - шарнірно з'єднаний з натискною штангою і закріплений на задній частині сошника. 1 UA 122564 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
МПК / Мітки
МПК: A01C 7/20
Мітки: навіски, органів, механізм, робочих, сівалки
