Формула / Реферат

1. Фильтровальный элемент, содержащий же­сткий перфорированный стержень с волокнистым фильтровальным материалом, послойно намотан­ным на его поверхности и нити, скрепляющие слои фильтровального материала и образующие на его поверхности ромбовидные ячейки, отличающийся тем, что, с целью повышения надежности элемента и качества фильтрации, волокна фильтровального материала каждого последующего слоя ориентиро­ваны и уложены относительно предыдущего под углом, уменьшающимся к наружной поверхности, при этом длина их более чем в два раза больше длины большей диагонали ромбовидной ячейки нити, а торцы фильтровального материала выпол­нены с большей плотностью его средней части.

2. Элемент по п. 1, отличающийся тем, что толщи­на каждого последующего слоя меньше предыду­щего от центра к периферии.

Текст

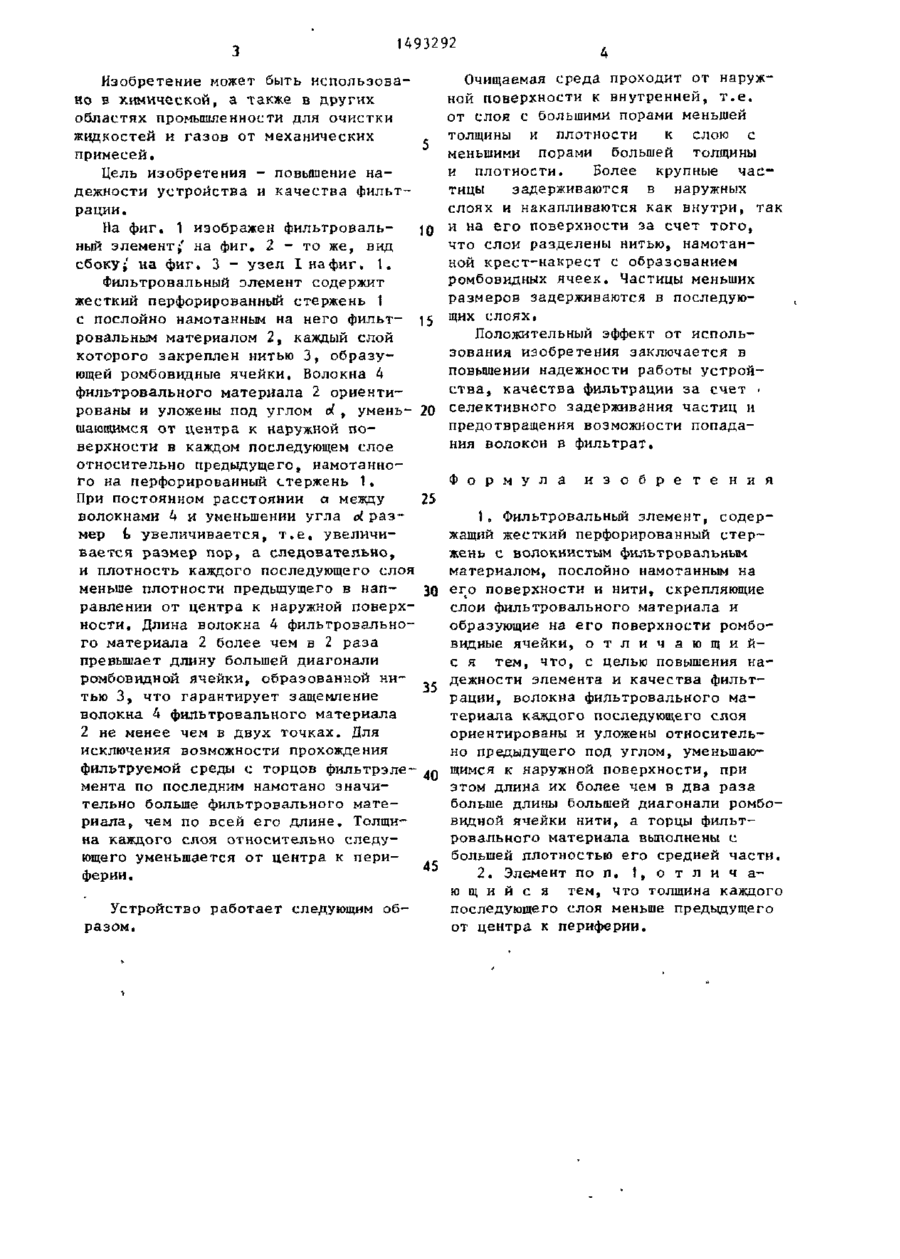

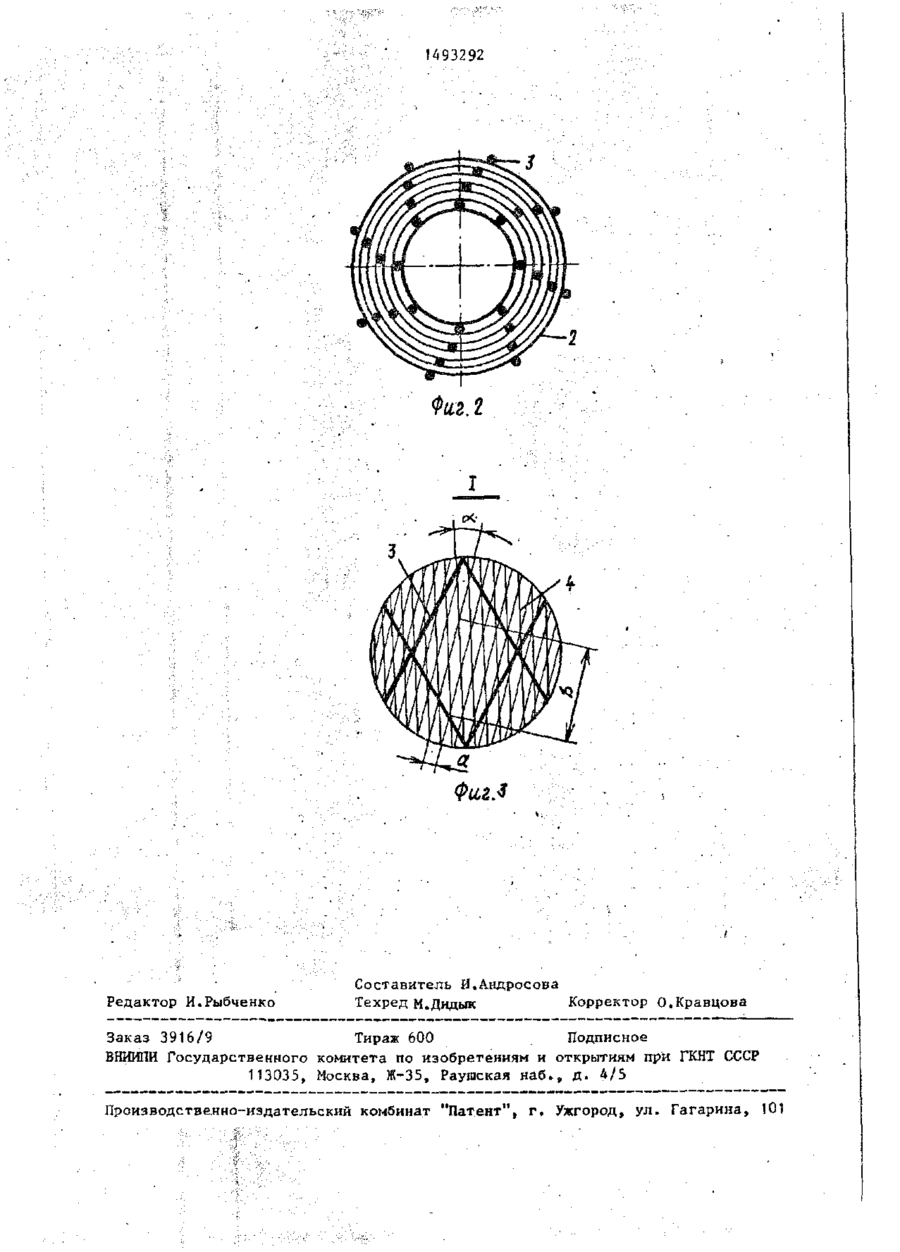

Изобретение относится к химической промышленности и может быть использовано в других отраслях для А Фиг.1 очистки жидкостей и газов от механических примесей. Цель - повышение надежности устройства и качества фильтрации. Фильтровальный элемент содержит жесткий перфорированный стержень 1 с послойно намотанным на него фильтровальным материалом 2, который закреплен нитью 3, образующей на каждом его слое ромбовидные ячейки. Фильтровальный материал 2 состоит из волокон длиной, более чем в 2 раза превышающей длину большей диагонали ромбовидной ячейки, ориентированных и уложенных под углом, который уменьшается в каждом последующем слое по направлению от центра к наружной поверхности. Торцы фильтровального материала выполнены с большей плотностью, чем его центральная часть. 1 з.п, ф-лы, 3 ил. 493292 Изобретение может быть использовано в химической, а также в других областях промышленности для очистки жидкостей и газов от механических примесей. Цель изобретения - повышение надежности устройства и качества фильтрации. На фиг. 1 изображен фильтроваль10 ный элемент;' на фиг, 2 - то же, вид сбоку; на фиг. 3 - узел I на фиг. 1. Фильтровальный элемент содержит жесткий перфорированный стержень 1 с послойно намотанным на него фильт- 15 ровальным материалом 2, каждый слой которого закреплен нитью 3, образующей ромбовидные ячейки. Волокна 4 фильтровального материала 2 ориентированы и уложены под углом d , умень- 20 шающимся от центра к наружной поверхности в каждом последующем слое относительно предыдущего, намотанного на перфорированный стержень 1. При постоянном расстоянии а между 25 волокнами А и уменьшении угла d размер £ увеличивается, т.е. увеличивается размер пор, а следовательно, и плотность каждого последующего слоя меньше плотности предыдущего в направлении от центра к наружной поверх- 30 ности. Длина волокна 4 фильтровального материала 2 более чем в 2 раза превышает длину большей диагонали ромбовидной ячейки, образованной нитью 3, что гарантирует защемление 35 волокна 4 фильтровального материала 2 не менее чем в двух точках. Для исключения возможности прохождения фильтруемой среды с торцов фильтрэлемента по последним намотано значи40 тельно больше фильтровального материала, чем по всей его длине. Толщина каждого слоя относительно следующего уменьшается от центра к периферии. 45 Устройство работает следующим образом. Очищаемая среда проходит от наружной поверхности к внутренней, т.е. от слоя с большими порами меньшей толщины и плотности к слою с меньшими порами большей толщины и плотности. Более крупные частицы задерживаются в наружных слоях и накапливаются как внутри, так и на его поверхности за счет того, что слои разделены нитью, намотанной крест-накрест с образованием ромбовидных ячеек. Частицы меньших размеров задерживаются в последующих слоях. Положительный эффект от использования изобретения заключается в повышении надежности работы устройства, качества фильтрации за счет . селективного задерживания частиц и предотвращения возможности попадания волокон в фильтрат. Ф о р м у л а и з о б р е т е н и я 1» Фильтровальный элемент, содержащий жесткий перфорированный стержень с волокнистым фильтровальным материалом, послойно намотанным на его поверхности и нити, скрепляющие слои фильтровального материала и образующие на его поверхности ромбовидные ячейки, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности элемента и качества фильтрации, волокна фильтровального материала каждого последующего слоя ориентированы и уложены относительно предыдущего под углом, уменьшающимся к наружной поверхности, при этом длина их более чем в два раза больше длины большей диагонали ромбовидной ячейки нити, а горцы фильтровального материала выполнены с большей плотностью его средней части. 2. Элемент по п. t, о т л и ч а ю щ и й с я тем, что толщина каждого последующего слоя меньше предыдущего от центра к периферии. 1493292 Фиг. 2 Редактор И.Рыбченко Составитель И.Андросова Техред М.Дидык Корректор О.Кравцова Заказ 3916/9 Тираж 600 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101

Дивитися

Додаткова інформація

Назва патенту англійською

Filter element

Автори англійською

Shvetsov Vasyl Mykhailovych, Soldationok Borys Petrovych, Ovsianyk Vasyl Mytrofanovych, Falko Oleksandr Tykhonovych

Назва патенту російською

Фильтровальный элемент

Автори російською

Швецов Василий Михайлович, Солдатенок Борис Петрович, Овсяник Василий Митрофанович, Фалько Александр Тихонович

МПК / Мітки

МПК: B01D 39/16

Мітки: фільтровальний, елемент
