Площинний багатошаровий елемент

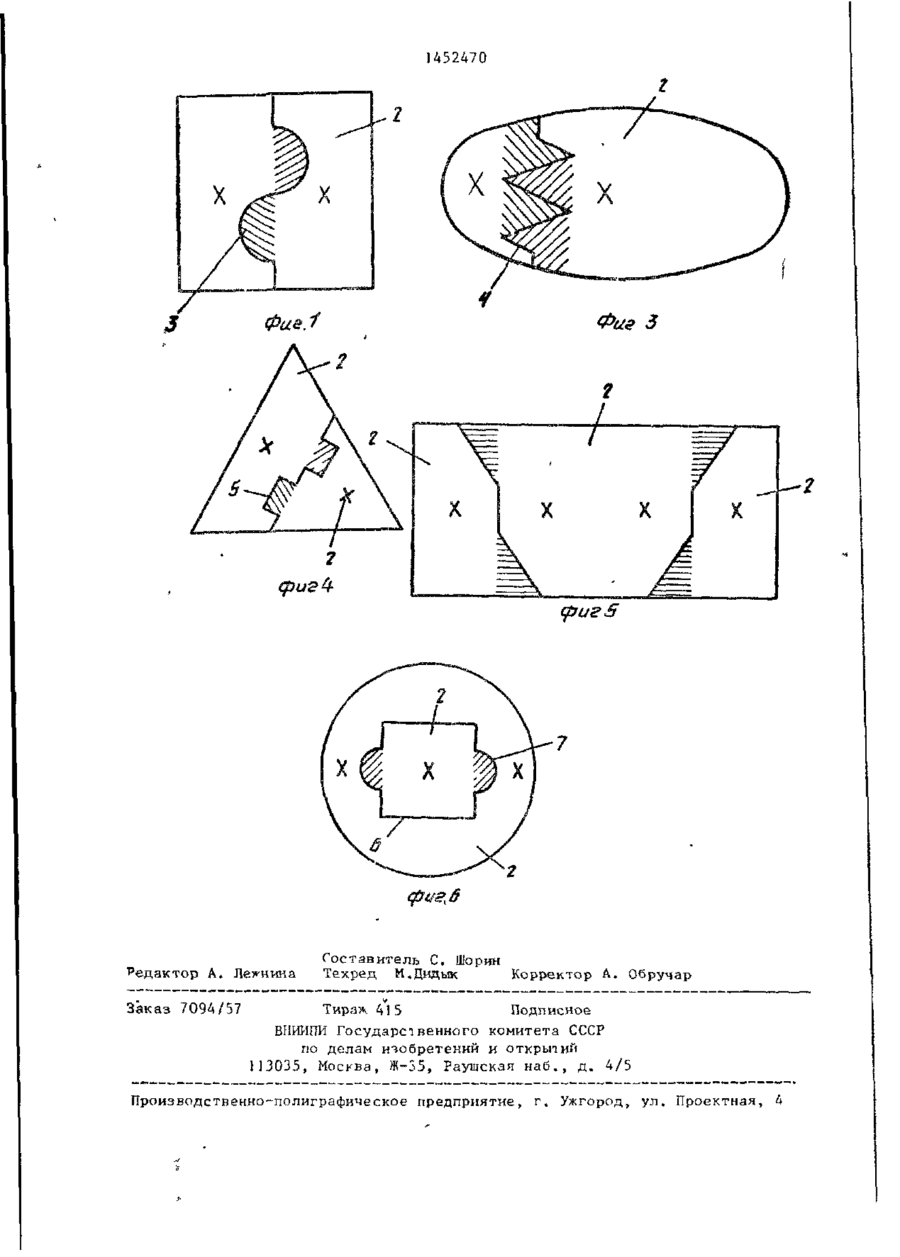

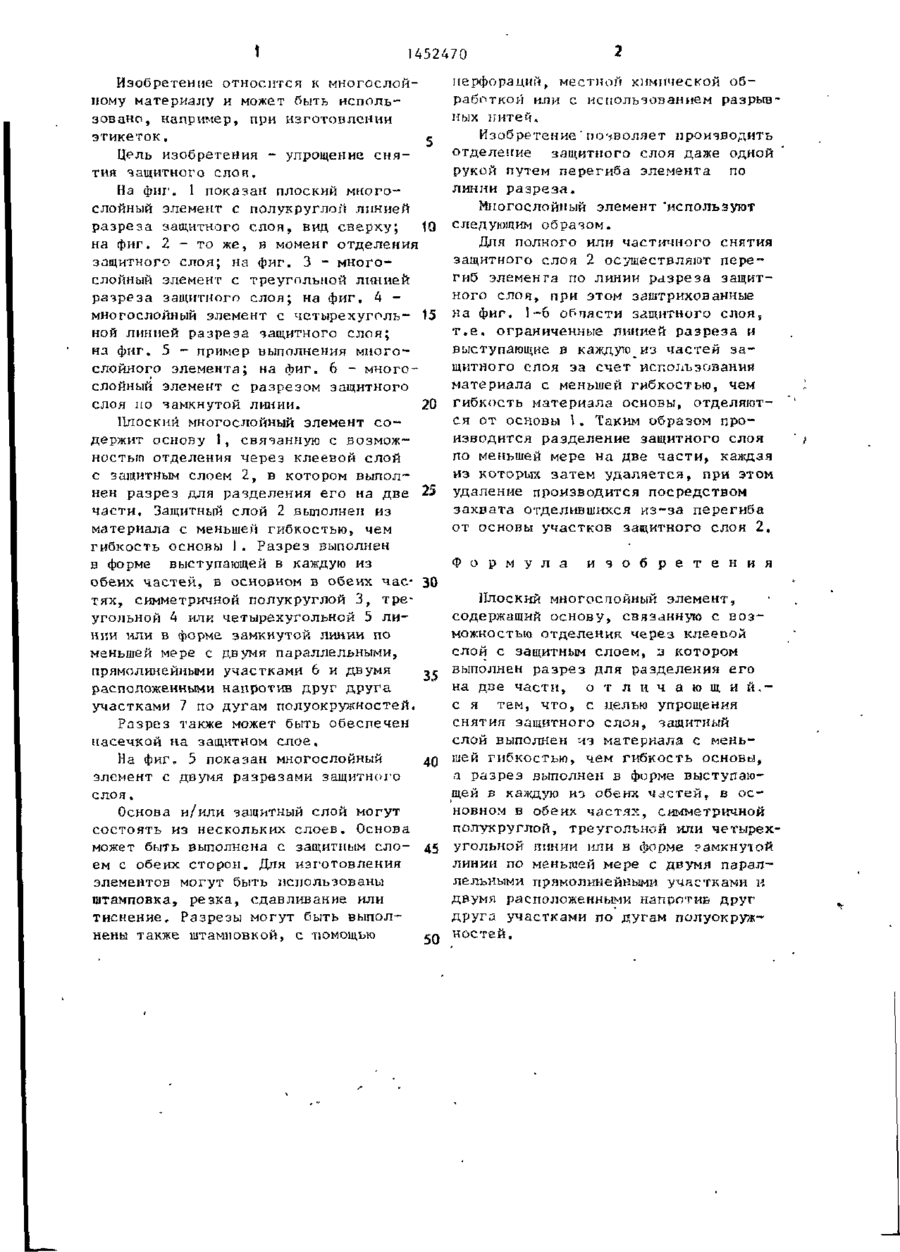

Изобретение относится к многослойным материалам. Цель изобретенияупрощение снятия защитного слоя. Для этого в многослойном элементе, содержащем основу 1, связанную с возможностью отделения через клеевой слой с защитным слоем 2, в котором выполнен разрез, защитный слой выполнен из материала с меньшей гибкостью, чем гибкость основы. Кроме того, разрез выполнен в форме выступающей в каждую из обеих частей, в основном в обеих частях, симметричной полукруглой, треугольной или четырехугольной линии и в форме замкнутой линии по меньшей мере с двумя параллельными, прямолинейными участками и двумя расположенными напротив друг друга участками по дугам полуокруж-ностей. При использовании элемента возможно одной рукой осуществить перегиб по линии разреза и за отделившиеся участки защитного слоя снять последний. 6 ил. Фиг. 2 -РПФ-К СО С I 1452470 Изобретение относится к многослойному материалу и может быть использовано, например, при изготовлении этикеток. 5 Цель изобретения - упрощение с н я тия защитного слоя. На фиг1. 1 показан плоский многослойный элемент с полукруглой линией разреза защитного слоя, вид сверху; 1Q на фиг. 2 - то же, в момент отделения защитного слоя; на фиг. 3 - многослойный элемент с треугольной линией разреза защитного слоя; на фиг. 4 многослойный элемент с четырехуголь- 15 ной линией разреза защитного слоя; на фиг. 5 - пример выполнения многослойного элемента; на фиг. 6 - многослойный элемент с разрезом защитного слоя по замкнутой линии. 20 Плоский многослойный элемент с о держит основу 1, связанную с возможностью отделения через клеевой слой с защитным слоем 2, в котором выполнен разрез для разделения его на две 25 части. Защитный слой 2 выполнен из материала с меньшей гибкостью, чем гибкость основы I . Разрез выполнен в форме выступающей в каждую из обеих частей, в основном в обеих час- 30 тях, симметричной полукруглой 3, треугольной 4 или четырехугольной 5 линии или в форме замкнутой линии по меньшей мере с двумя параллельными, прямолинейными участками 6 и двумя ^5 расположенными напротив друг друга участками 7 по дугам полуокружностей. Разрез также может быть обеспечен насечкой на защитном слое. На фиг. 5 показан многослойный 40 элемент с двумя разрезами защитного слоя. Основа и/или защитный слой могут состоять из нескольких слоев. Основа может быть выполнена с защитным е л о - Д5 ем с обеих сторон. Длн изготовления элементов могут быть использованы штамповка, резка, сдавливание или тиснение. Разрезы могут быть выполнены также штамповкой, с помощью $Q перфораций, местной химической обработкой или с использованием разрывных нитей. Изобретение•позволяет производить отделение защитного слоя даже одной рукой путем перегиба элемента по линии р а з р е з а . Многослойный элемент 'используют следующим образом. Для полного или частичного снятия защитного слоя 2 осуществляют перегиб элемента по линии разреза защитного слоя, при этом заштрихованные на фиг. 1-6 обпасти защитного слоя, т . е . ограниченные линией разреза и выступающие в каждую из частей з а щитного слоя за счет использований материала с меньшей гибкостью, чем гибкость материала основы, отделяются от основы \. Таким образом производится разделение защитного слоя по меньшей мере на две части, каждая из которых затем удаляется, при этом удаление производится посредством захвата отделившихся из-за перегиба от основы участков защитного слоя 2. Ф о р м у л а и з о б р е т е н и я Плоский многослойный элемент, содержащий основу, связанную с в о з можностью отделения через клеевой слои с защитным слоем, з котором выполнен разрез для разделения его на две части, о т л и ч а ю щ и й , с я тем, что, с целью упрощения снятия защитного слоя, защитный слой выполнен из материала с меньшей гибкостью, чем гибкость основы, а разрез выполнен в форме выступающей в каждую из обеих ч а с т е й , в о с новном в обеих ч а с т я х , симметричной полукруглой, треугольной или четырехугольной линии или в форме замкнутой линии по меньшей мере с двумя параллельными прямолинейными участками и двумя расположенными напротив друг друга участками по дугам полуокружностей. 452470 (риг 5 Редактор А. Лесника Заказ 7094/57 Составитель С. Шорин Техред М.Дндык Корректор А. Обручар Тираж 415 Подписное ВПИШИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-55, Раушская н а б . , д . 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
