Елемент насадки масообмінного апарата

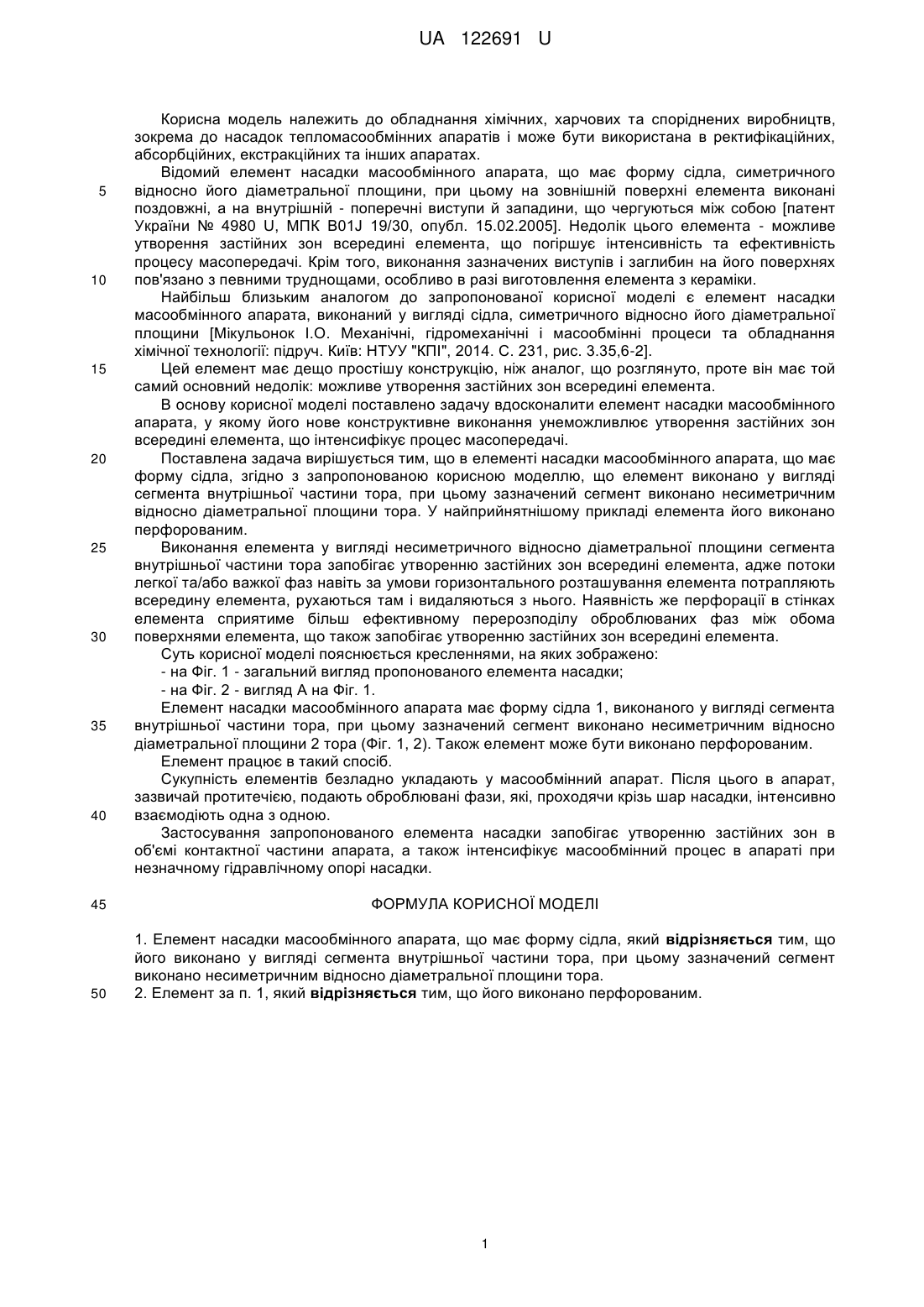

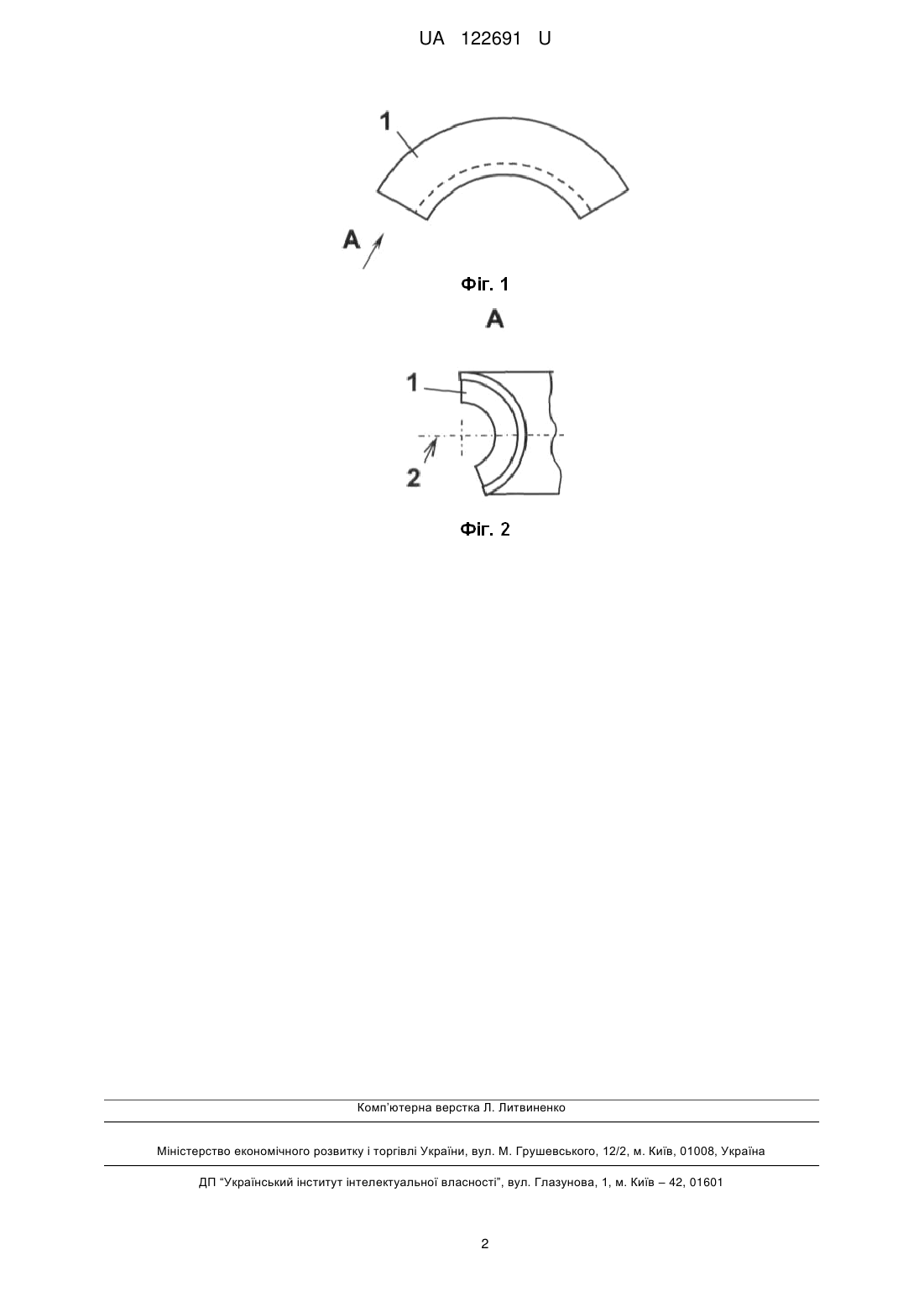

Реферат: UA 122691 U UA 122691 U 5 10 15 20 25 30 35 40 Корисна модель належить до обладнання хімічних, харчових та споріднених виробництв, зокрема до насадок тепломасообмінних апаратів і може бути використана в ректифікаційних, абсорбційних, екстракційних та інших апаратах. Відомий елемент насадки масообмінного апарата, що має форму сідла, симетричного відносно його діаметральної площини, при цьому на зовнішній поверхні елемента виконані поздовжні, а на внутрішній - поперечні виступи й западини, що чергуються між собою [патент України № 4980 U, МПК B01J 19/30, опубл. 15.02.2005]. Недолік цього елемента - можливе утворення застійних зон всередині елемента, що погіршує інтенсивність та ефективність процесу масопередачі. Крім того, виконання зазначених виступів і заглибин на його поверхнях пов'язано з певними труднощами, особливо в разі виготовлення елемента з кераміки. Найбільш близьким аналогом до запропонованої корисної моделі є елемент насадки масообмінного апарата, виконаний у вигляді сідла, симетричного відносно його діаметральної площини [Мікульонок І.О. Механічні, гідромеханічні і масообмінні процеси та обладнання хімічної технології: підруч. Київ: НТУУ "КПІ", 2014. С. 231, рис. 3.35,6-2]. Цей елемент має дещо простішу конструкцію, ніж аналог, що розглянуто, проте він має той самий основний недолік: можливе утворення застійних зон всередині елемента. В основу корисної моделі поставлено задачу вдосконалити елемент насадки масообмінного апарата, у якому його нове конструктивне виконання унеможливлює утворення застійних зон всередині елемента, що інтенсифікує процес масопередачі. Поставлена задача вирішується тим, що в елементі насадки масообмінного апарата, що має форму сідла, згідно з запропонованою корисною моделлю, що елемент виконано у вигляді сегмента внутрішньої частини тора, при цьому зазначений сегмент виконано несиметричним відносно діаметральної площини тора. У найприйнятнішому прикладі елемента його виконано перфорованим. Виконання елемента у вигляді несиметричного відносно діаметральної площини сегмента внутрішньої частини тора запобігає утворенню застійних зон всередині елемента, адже потоки легкої та/або важкої фаз навіть за умови горизонтального розташування елемента потрапляють всередину елемента, рухаються там і видаляються з нього. Наявність же перфорації в стінках елемента сприятиме більш ефективному перерозподілу оброблюваних фаз між обома поверхнями елемента, що також запобігає утворенню застійних зон всередині елемента. Суть корисної моделі пояснюється кресленнями, на яких зображено: - на Фіг. 1 - загальний вигляд пропонованого елемента насадки; - на Фіг. 2 - вигляд А на Фіг. 1. Елемент насадки масообмінного апарата має форму сідла 1, виконаного у вигляді сегмента внутрішньої частини тора, при цьому зазначений сегмент виконано несиметричним відносно діаметральної площини 2 тора (Фіг. 1, 2). Також елемент може бути виконано перфорованим. Елемент працює в такий спосіб. Сукупність елементів безладно укладають у масообмінний апарат. Після цього в апарат, зазвичай протитечією, подають оброблювані фази, які, проходячи крізь шар насадки, інтенсивно взаємодіють одна з одною. Застосування запропонованого елемента насадки запобігає утворенню застійних зон в об'ємі контактної частини апарата, а також інтенсифікує масообмінний процес в апараті при незначному гідравлічному опорі насадки. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 1. Елемент насадки масообмінного апарата, що має форму сідла, який відрізняється тим, що його виконано у вигляді сегмента внутрішньої частини тора, при цьому зазначений сегмент виконано несиметричним відносно діаметральної площини тора. 2. Елемент за п. 1, який відрізняється тим, що його виконано перфорованим. 1 UA 122691 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
