Опорний пристрій тарілки колонного апарата

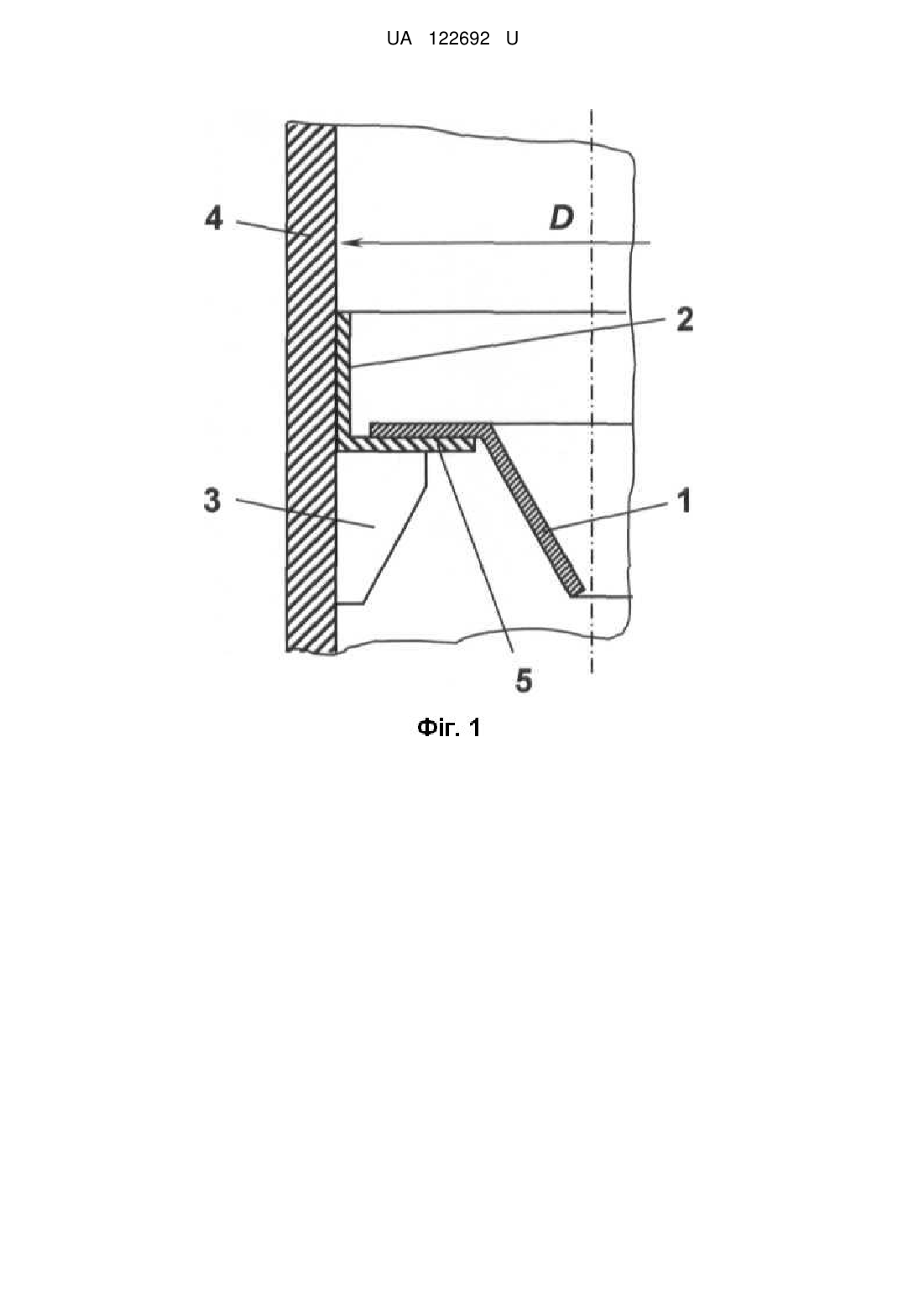

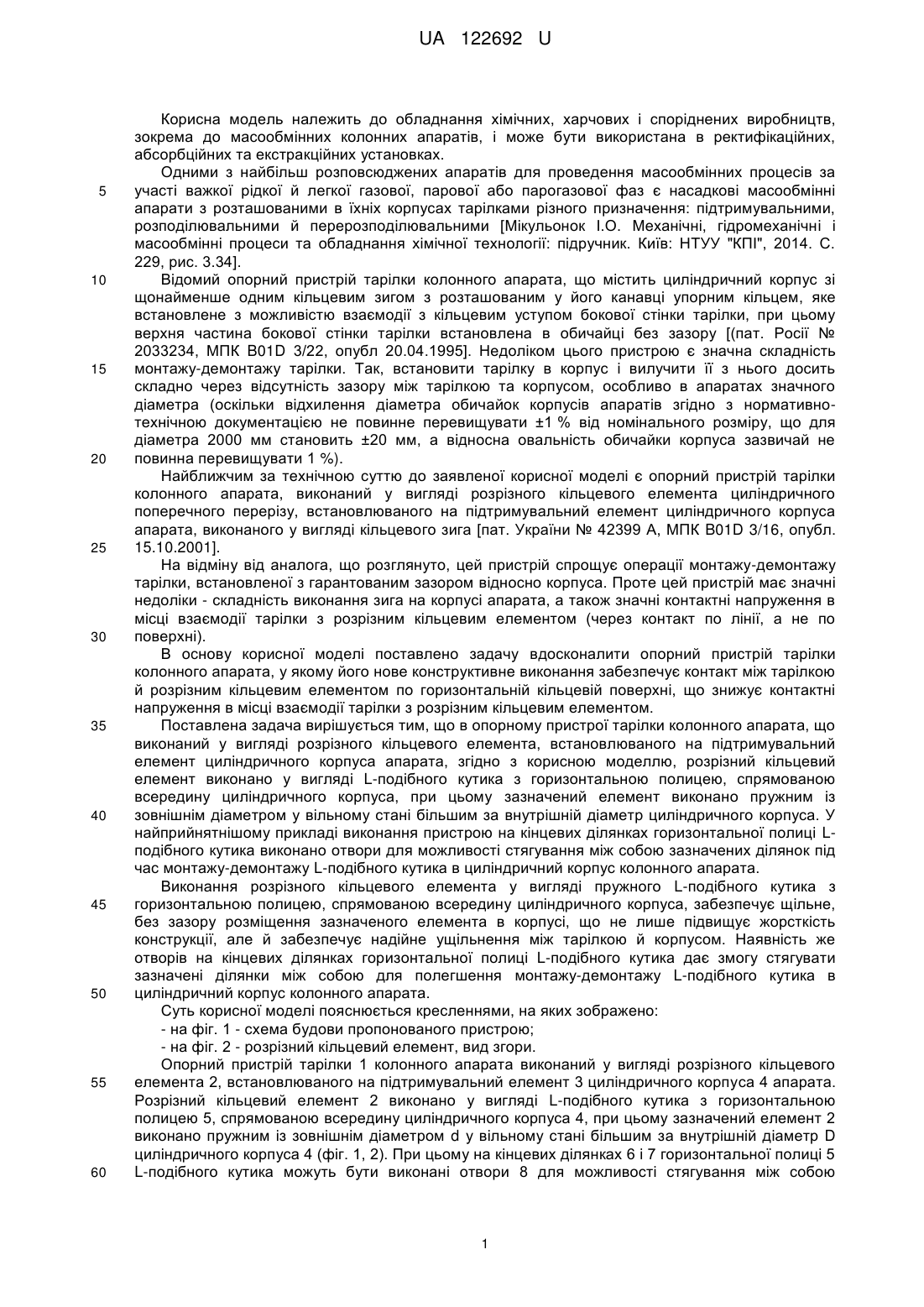

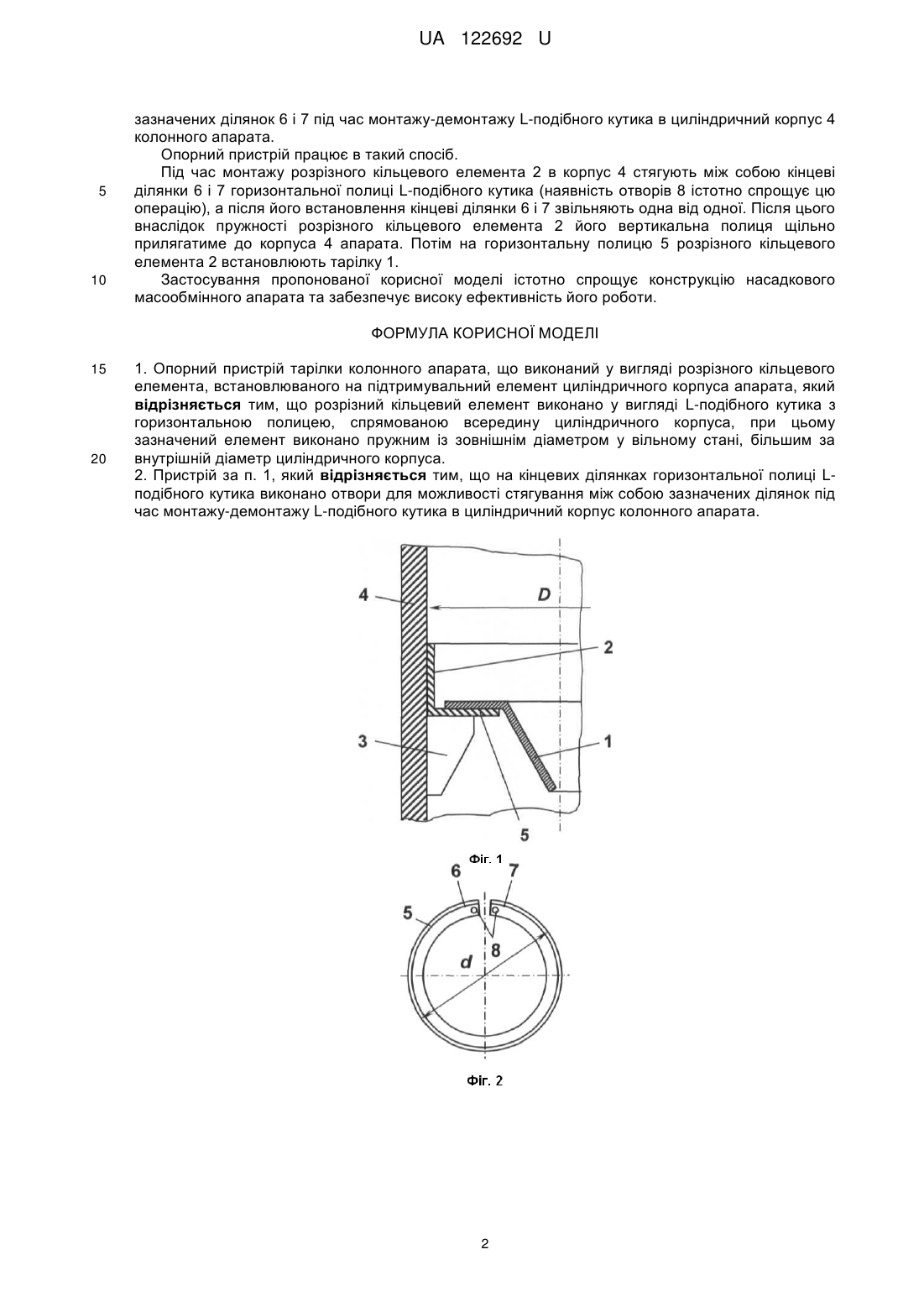

Реферат: Опорний пристрій тарілки колонного апарата виконаний у вигляді розрізного кільцевого елемента, встановлюваного на підтримувальний елемент циліндричного корпуса апарата. Розрізний кільцевий елемент виконано у вигляді L-подібного кутика з горизонтальною полицею, спрямованою всередину циліндричного корпуса, при цьому зазначений елемент виконано пружним із зовнішнім діаметром у вільному стані, більшим за внутрішній діаметр циліндричного корпуса. UA 122692 U (54) ОПОРНИЙ ПРИСТРІЙ ТАРІЛКИ КОЛОННОГО АПАРАТА UA 122692 U UA 122692 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обладнання хімічних, харчових і споріднених виробництв, зокрема до масообмінних колонних апаратів, і може бути використана в ректифікаційних, абсорбційних та екстракційних установках. Одними з найбільш розповсюджених апаратів для проведення масообмінних процесів за участі важкої рідкої й легкої газової, парової або парогазової фаз є насадкові масообмінні апарати з розташованими в їхніх корпусах тарілками різного призначення: підтримувальними, розподілювальними й перерозподілювальними [Мікульонок І.О. Механічні, гідромеханічні і масообмінні процеси та обладнання хімічної технології: підручник. Київ: НТУУ "КПІ", 2014. С. 229, рис. 3.34]. Відомий опорний пристрій тарілки колонного апарата, що містить циліндричний корпус зі щонайменше одним кільцевим зигом з розташованим у його канавці упорним кільцем, яке встановлене з можливістю взаємодії з кільцевим уступом бокової стінки тарілки, при цьому верхня частина бокової стінки тарілки встановлена в обичайці без зазору [(пат. Росії № 2033234, МПК B01D 3/22, опубл 20.04.1995]. Недоліком цього пристрою є значна складність монтажу-демонтажу тарілки. Так, встановити тарілку в корпус і вилучити її з нього досить складно через відсутність зазору між тарілкою та корпусом, особливо в апаратах значного діаметра (оскільки відхилення діаметра обичайок корпусів апаратів згідно з нормативнотехнічною документацією не повинне перевищувати ±1 % від номінального розміру, що для діаметра 2000 мм становить ±20 мм, а відносна овальність обичайки корпуса зазвичай не повинна перевищувати 1 %). Найближчим за технічною суттю до заявленої корисної моделі є опорний пристрій тарілки колонного апарата, виконаний у вигляді розрізного кільцевого елемента циліндричного поперечного перерізу, встановлюваного на підтримувальний елемент циліндричного корпуса апарата, виконаного у вигляді кільцевого зига [пат. України № 42399 А, МПК B01D 3/16, опубл. 15.10.2001]. На відміну від аналога, що розглянуто, цей пристрій спрощує операції монтажу-демонтажу тарілки, встановленої з гарантованим зазором відносно корпуса. Проте цей пристрій має значні недоліки - складність виконання зига на корпусі апарата, а також значні контактні напруження в місці взаємодії тарілки з розрізним кільцевим елементом (через контакт по лінії, а не по поверхні). В основу корисної моделі поставлено задачу вдосконалити опорний пристрій тарілки колонного апарата, у якому його нове конструктивне виконання забезпечує контакт між тарілкою й розрізним кільцевим елементом по горизонтальній кільцевій поверхні, що знижує контактні напруження в місці взаємодії тарілки з розрізним кільцевим елементом. Поставлена задача вирішується тим, що в опорному пристрої тарілки колонного апарата, що виконаний у вигляді розрізного кільцевого елемента, встановлюваного на підтримувальний елемент циліндричного корпуса апарата, згідно з корисною моделлю, розрізний кільцевий елемент виконано у вигляді L-подібного кутика з горизонтальною полицею, спрямованою всередину циліндричного корпуса, при цьому зазначений елемент виконано пружним із зовнішнім діаметром у вільному стані більшим за внутрішній діаметр циліндричного корпуса. У найприйнятнішому прикладі виконання пристрою на кінцевих ділянках горизонтальної полиці Lподібного кутика виконано отвори для можливості стягування між собою зазначених ділянок під час монтажу-демонтажу L-подібного кутика в циліндричний корпус колонного апарата. Виконання розрізного кільцевого елемента у вигляді пружного L-подібного кутика з горизонтальною полицею, спрямованою всередину циліндричного корпуса, забезпечує щільне, без зазору розміщення зазначеного елемента в корпусі, що не лише підвищує жорсткість конструкції, але й забезпечує надійне ущільнення між тарілкою й корпусом. Наявність же отворів на кінцевих ділянках горизонтальної полиці L-подібного кутика дає змогу стягувати зазначені ділянки між собою для полегшення монтажу-демонтажу L-подібного кутика в циліндричний корпус колонного апарата. Суть корисної моделі пояснюється кресленнями, на яких зображено: - на фіг. 1 - схема будови пропонованого пристрою; - на фіг. 2 - розрізний кільцевий елемент, вид згори. Опорний пристрій тарілки 1 колонного апарата виконаний у вигляді розрізного кільцевого елемента 2, встановлюваного на підтримувальний елемент 3 циліндричного корпуса 4 апарата. Розрізний кільцевий елемент 2 виконано у вигляді L-подібного кутика з горизонтальною полицею 5, спрямованою всередину циліндричного корпуса 4, при цьому зазначений елемент 2 виконано пружним із зовнішнім діаметром d у вільному стані більшим за внутрішній діаметр D циліндричного корпуса 4 (фіг. 1, 2). При цьому на кінцевих ділянках 6 і 7 горизонтальної полиці 5 L-подібного кутика можуть бути виконані отвори 8 для можливості стягування між собою 1 UA 122692 U 5 10 зазначених ділянок 6 і 7 під час монтажу-демонтажу L-подібного кутика в циліндричний корпус 4 колонного апарата. Опорний пристрій працює в такий спосіб. Під час монтажу розрізного кільцевого елемента 2 в корпус 4 стягують між собою кінцеві ділянки 6 і 7 горизонтальної полиці L-подібного кутика (наявність отворів 8 істотно спрощує цю операцію), а після його встановлення кінцеві ділянки 6 і 7 звільняють одна від одної. Після цього внаслідок пружності розрізного кільцевого елемента 2 його вертикальна полиця щільно прилягатиме до корпуса 4 апарата. Потім на горизонтальну полицю 5 розрізного кільцевого елемента 2 встановлюють тарілку 1. Застосування пропонованої корисної моделі істотно спрощує конструкцію насадкового масообмінного апарата та забезпечує високу ефективність його роботи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Опорний пристрій тарілки колонного апарата, що виконаний у вигляді розрізного кільцевого елемента, встановлюваного на підтримувальний елемент циліндричного корпуса апарата, який відрізняється тим, що розрізний кільцевий елемент виконано у вигляді L-подібного кутика з горизонтальною полицею, спрямованою всередину циліндричного корпуса, при цьому зазначений елемент виконано пружним із зовнішнім діаметром у вільному стані, більшим за внутрішній діаметр циліндричного корпуса. 2. Пристрій за п. 1, який відрізняється тим, що на кінцевих ділянках горизонтальної полиці Lподібного кутика виконано отвори для можливості стягування між собою зазначених ділянок під час монтажу-демонтажу L-подібного кутика в циліндричний корпус колонного апарата. 2 UA 122692 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
