Штамп для штампування виробів з площинних заготівок

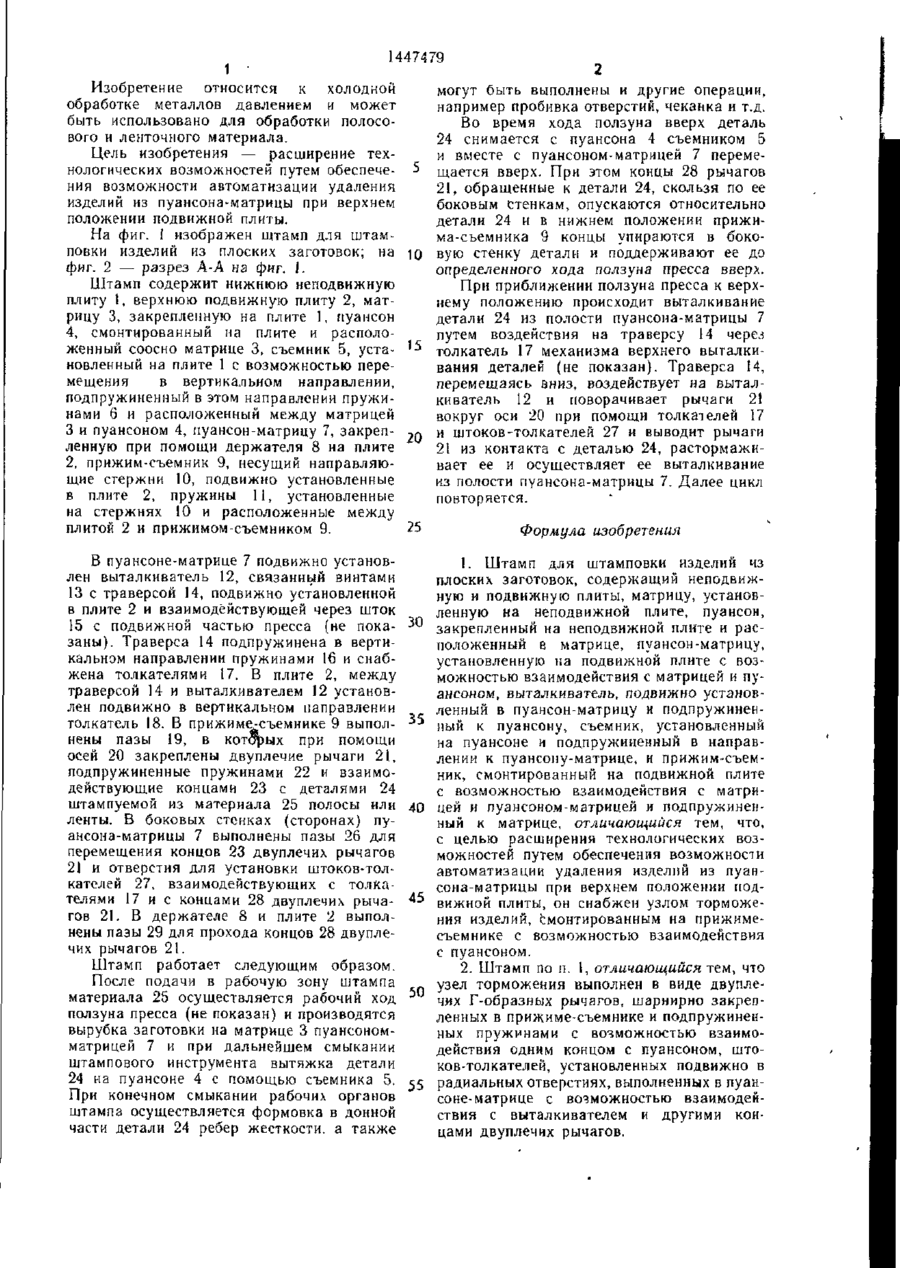

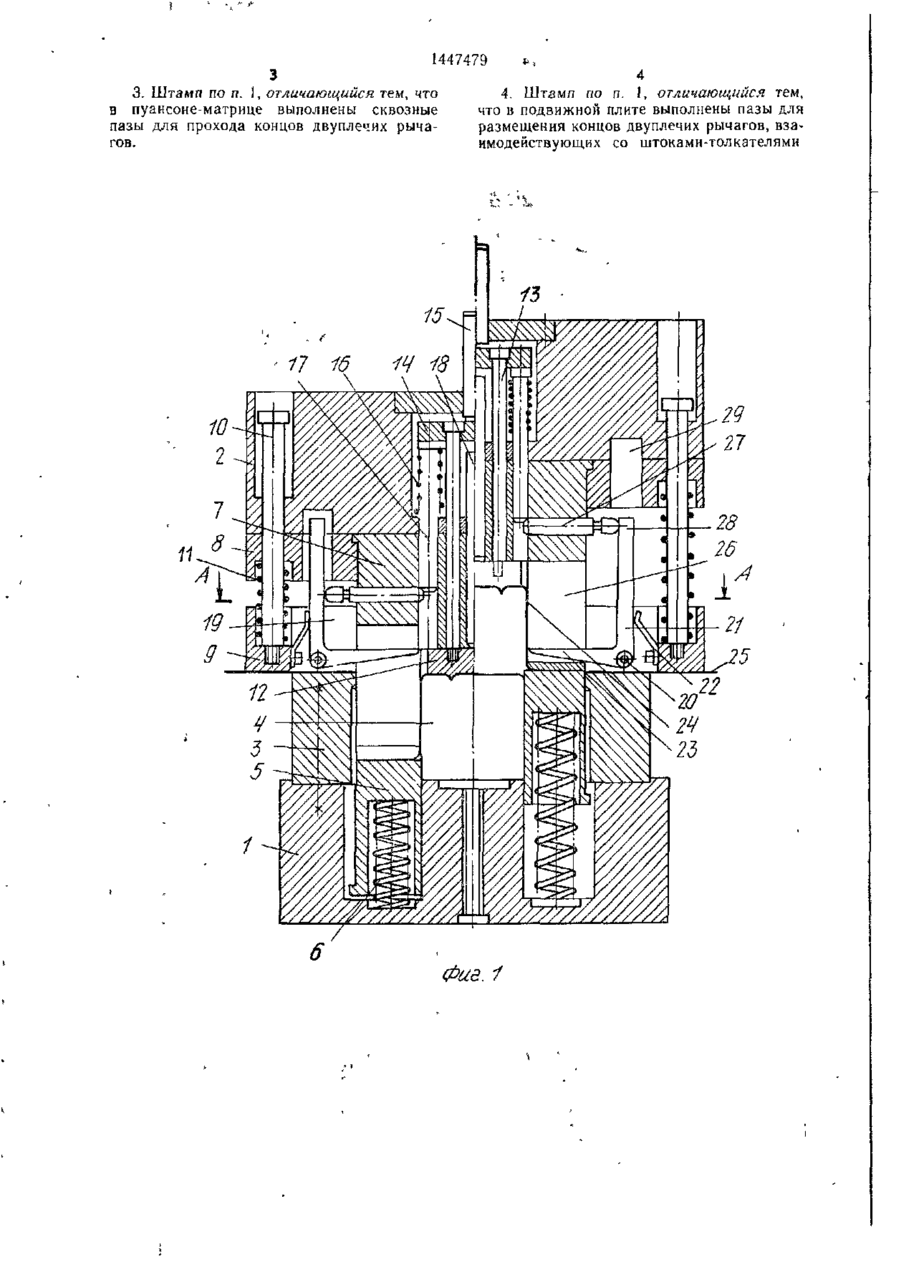

Изобретение относится к обработке металлов давлением и может быть использовано для штамповки изделии из плоских заготовок. Цель изобретения — расширение технологических возможностей путем обеспечения автоматизации удаления изделий из пуаисопа-матрицы при верхнем положенин подвижной плиты Изделие штампуется из заготовки в штампе при перемещении подвижной плиты в направлении к неподвижной плите. На неподвижной плите установлена матрица, в которой расположен пуансон На пуансоне подвижно установлен съемник На подвижной плите закреплена пуансон-матрица, в которой подвижно установлен выталкиватель, подпружиненный к пуансону, и смонтирован прижим-съемник, подпружиненный к матрице. Штамп снабжен узлом торможения изделий в иуансоне-матрнце. Узел торможения выполнен в виде Г-образчых двуплечих рычагов, шариирно закрепленных в прижимесъемнике с возможностью взаимодействия 'одним из концов с пуансоном. Другой конец двуплечих рычагов подпружинен и взаимодействует через штоки-толкаіели с выталкивателем. Штоки-толкатели подвижно' установлены в радиальных отверстиях, выполненных в пуансоне-матрице. В пуансоне-матрице выполнены также сквозные пазы для прохода концов двуплечих рычагов. В подвижной плите выполнены пазы для размещения концов двуплечих рычагов. З з п ф-лы, 2 ил. С 1447479 1 Изобретение относится к холодной могут быть выполнены и другие операции, обработке металлов давлением и может например пробивка отверстий, чеканка и т.д. быть использовано для обработки полосоВо время хода ползуна вверх деталь вого и ленточного материала. 24 снимается с пуансона 4 съемником 5 Цель изобретения — расширение техи вместе с пуансоном-матрицей 7 переменологических возможностей путем обеспече- 5 щается вверх. При этом концы 28 рычагов ния возможности автоматизации удаления 21, обращенные к детали 24, скользя по ее изделий из пуансона-матрицы при верхнем боковым стенкам, опускаются относительно положении подвижной плиты. детали 24 и в нижнем положении прижиНа фиг. I изображен штамп для штамма-сьемника 9 концы упираются в бокоповки изделий из плоских заготовок; на 10 вую стенку детали и поддерживают ее до фиг. 2 — разрез А-А на фиг. 1. определенного хода ползуна пресса вверх. Штамп содержит нижнюю неподвижную При приближении ползуна пресса к верхплиту 1, верхнюю подвижную плиту 2, матнему положению происходит выталкивание рицу 3, закрепленную на плите 1, пуансон детали 24 из полости пуансона-матрицы 7 4, смонтированный на плите и располопутем воздействия на траверсу 14 через женный соосно матрице 3, съемник 5, уста- ' 5 толкатель 17 механизма верхнего выталкиновленный на плите 1 с возможностью перевания деталей (не показан). Траверса 14, мещения в вертикальном направлении, перемещаясь вниз, воздействует на выталподпружиненный в этом направлении пружикиватель 12 и поворачивает рычаги 2! нами 6 и расположенный между матрицей вокруг оси 20 при помощи толкателей 17 3 и пуансоном 4, пуансон-матрицу 7, закреп- 2Q и штоков-толкателей 27 и выводит рычаги ленную при помощи держателя 8 на плите 21 из контакта с деталью 24, растормажи2, прижим-съемник 9, несущий направляювает ее и осуществляет ее выталкивание щие стержни 10, подвижно установленные из полости пуансона-матрицы 7. Далее цикл в плите 2, пружины 11, установленные повторяется. на стержнях 10 и расположенные между плитой 2 и прижимом-съемником 9. 25 Формула изобретения В пуансоне-матрице 7 подвижно установ1. Штамп для штамповки изделий чз лен выталкиватель 12, связанный винтами плоских заготовок, содержащий неподвиж13 с траверсой 14, подвижно установленной ную и подвижную плиты, матрицу, установв плите 2 и взаимодействующей через шток ленную на неподвижной плите, пуансон, 15 с подвижной частью пресса (не пока- 30 закрепленный на неподвижной плите и расзаны). Траверса 14 подпружинена в вертиположенный в матрице, пуансон-матрицу, кальном направлении пружинами 16 и снабустановленную на подвижной плите с возжена толкателями 17. В плите 2, между можностью взаимодействия с матрицей и путраверсой 14 и выталкивателем 12 установансоном, выталкиватель, подвижно установлен подвижно в вертикальном направлении ленный в пуансон-матрицу и подпружинентолкатель 18. В прижиме-съемнике 9 выпол- 35 ный к пуансону, съемник, установленный нены пазы 19, в которых при помощи на пуансоне и подпружиненный в направосей 20 закреплены двуплечие рычаги 21, лении к пуансону-матрице, и прижим-съемподпружиненные пружинами 22 и взаимоник, смонтированный на подвижной плите действующие концами 23 с деталями 24 с возможностью взаимодействия с матриштампуемой из материала 25 полосы или цей и пуансоном-матрицей и подпружиненленты. В боковых стенках (сторонах) пуный к матрице, отличающийся тем, что, ансона-матрицы 7 выполнены пазы 26 для с целью расширения технологических возперемещения концов 23 двуплечих рычагов можностей путем обеспечения возможности 21 и отверстия для установки штоков-толавтоматизации удаления изделий из пуанкателей 27, взаимодействующих с толкателями 17 и с концами 28 двуплечих рыча- 45 сона-матрицы при верхнем положении подвижной плиты, он снабжен узлом торможегов 21. В держателе 8 и плите 2 выполния изделий, смонтированным на прижименены пазы 29 для прохода концов 28 двуплесъемнике с возможностью взаимодействия чих рычагов 21. с пуансоном. Штамп работает следующим образом. 2. Штамп по п. 1, отличающийся тем, что После подачи в рабочую зону штампа , п узел торможения выполнен в виде двуплематериала 25 осуществляется рабочий ход чих Г-образных рычагов, шарнирно закрепползуна пресса (не показан) и производятся ленных в прижиме-съемнике и подпружиненвырубка заготовки на матрице 3 пуансономных пружинами с возможностью взаимоматрицей 7 и при дальнейшем смыкании действия одним концом с пуансоном, штоштампового инструмента вытяжка детали ков-толкателей, установленных подвижно в 24 на пуансоне 4 с помощью съемника 5. 55 радиальных отверстиях, выполненных в пуанПри конечном смыкании рабочих органов соне-матрице с возможностью взаимодейштампа осуществляется формовка в донной ствия с выталкивателем и другими кончасти детали 24 ребер жесткости, а также цами двуплечих рычагов. 1447479 3. Штамп по п. 1, отличающийся тем, что в пуансоне-матрице выполнены сквозные пазы для прохода концов двуплечих рычагов. 4. Штамп по п. 1, отличаюш(ийся тем, что в подвижной плите выполнены пазы для размещения концов двуплечих рычагов, взаимодействующих со штоками-толкателями 29 27 Фив. 1 1447479 7 г Составитель И. Ментнгова , Техред И ' Верес Корректор М. Макснмишинец Тираж 709 Подписное ~ ВНИИПИ Госуд(фптгРнно*го комитета СССР по делам изобретении и открытий П Ш 5 т Москва, Ж—35, Раушская наб, Л. 4/5 .Пронзводствешю-пол^рафи'ческое предприятие, г. Ужго^гад, ул. Проектная, 4 Редактор А Лежпинз Заказ 6713/10
