Пилковий вал

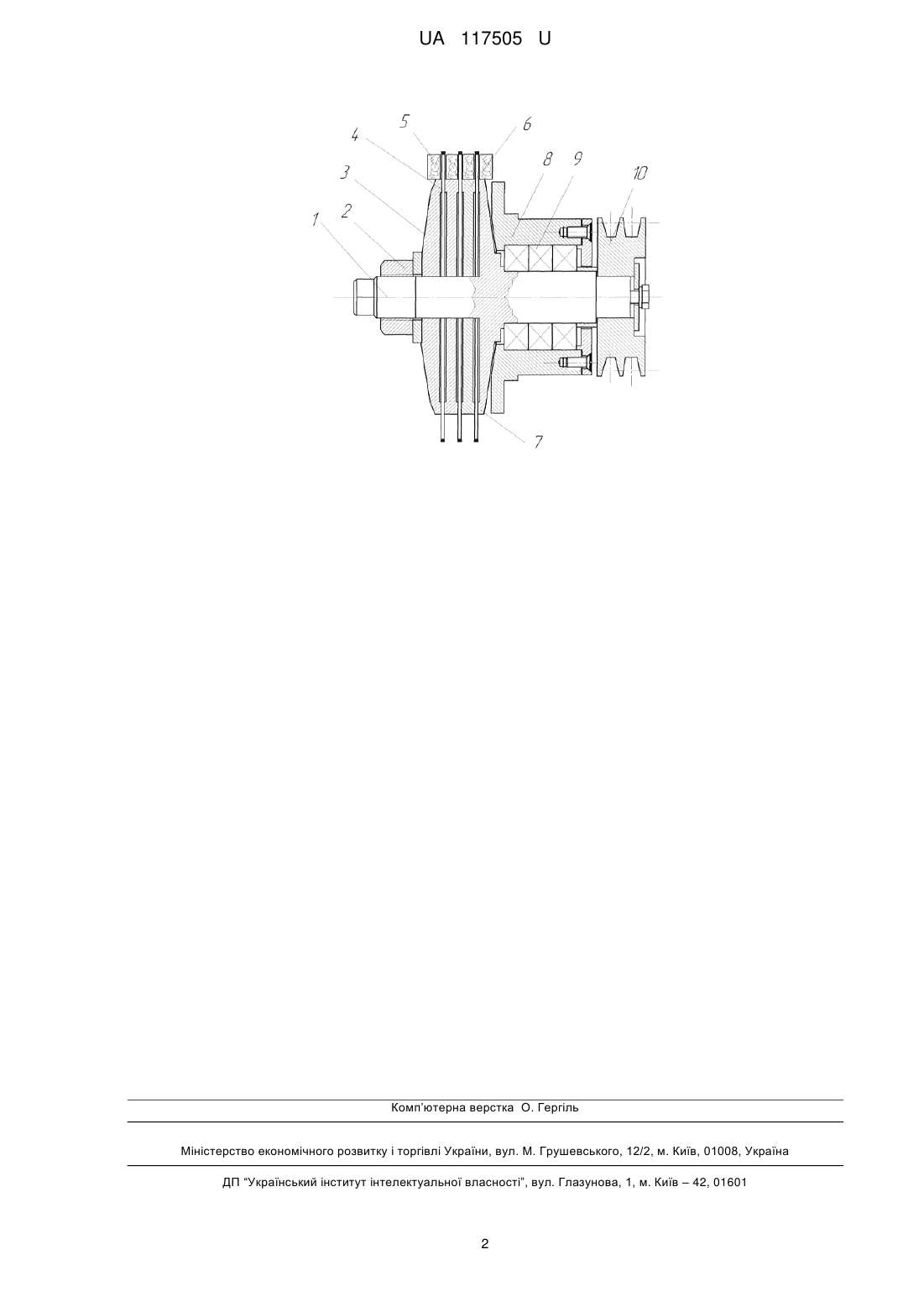

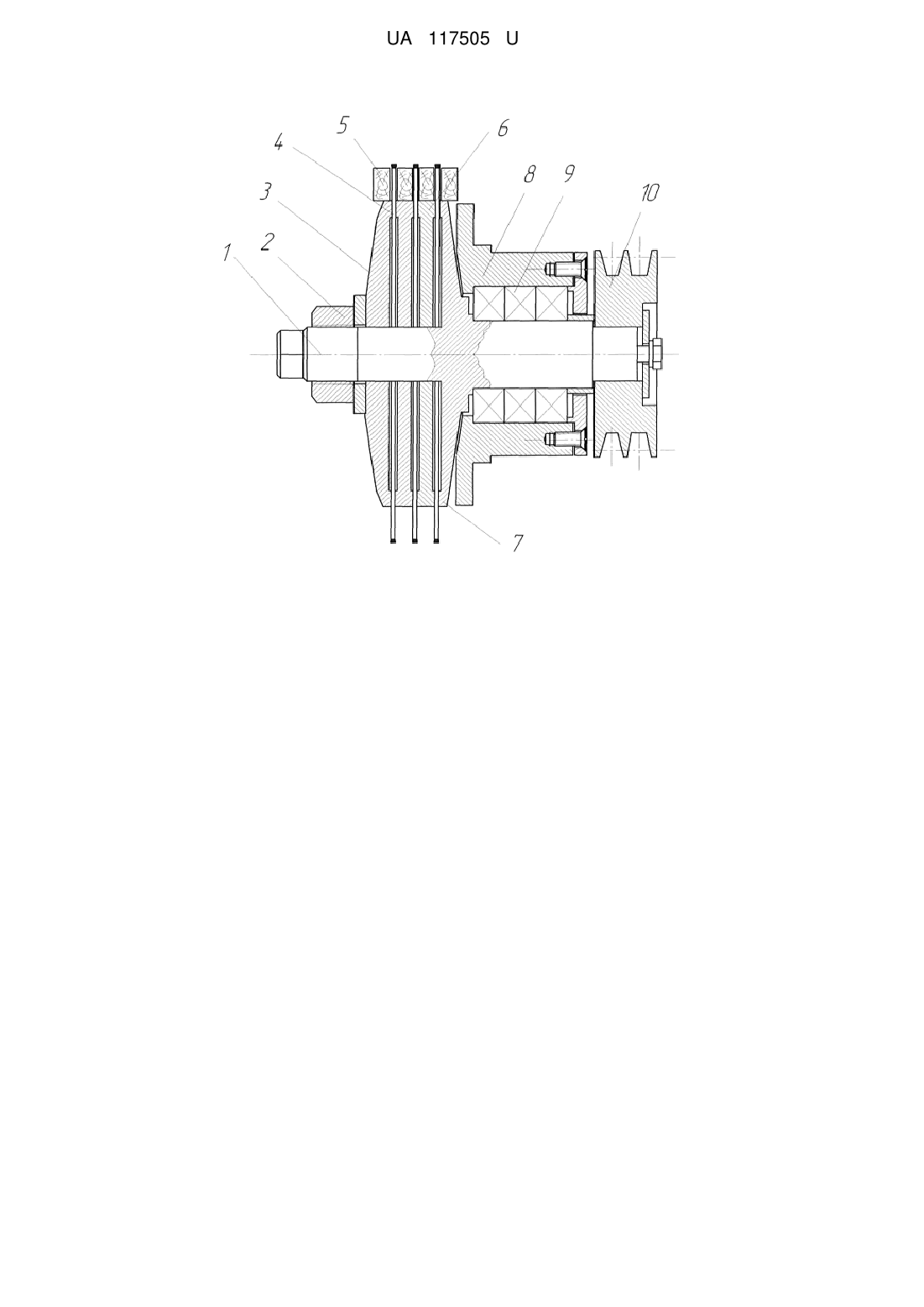

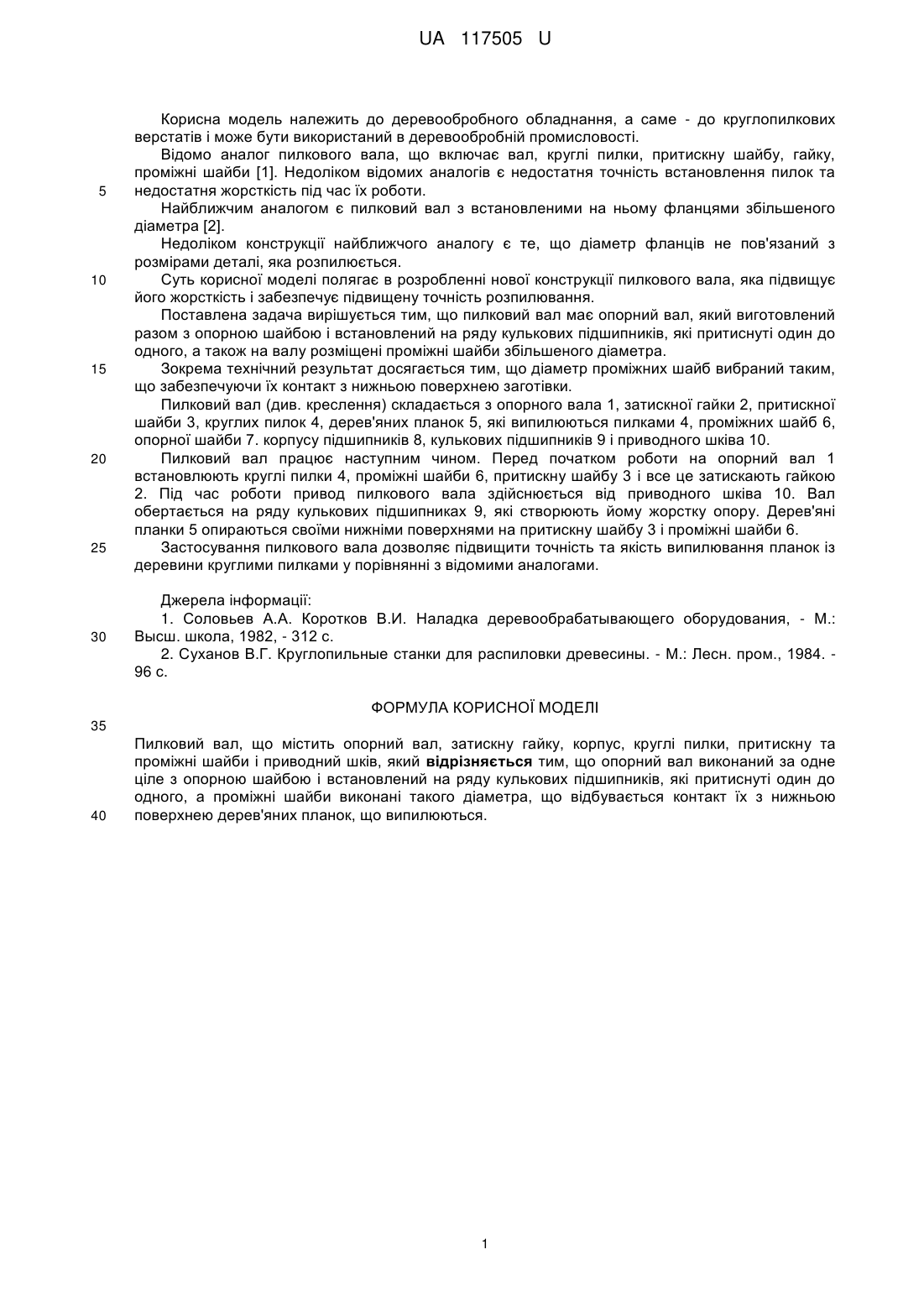

Реферат: Пилковий вал містить опорний вал, затискну гайку, корпус, круглі пилки, притискну та проміжні шайби і приводний шків. Опорний вал виконаний за одне ціле з опорною шайбою і встановлений на ряду кулькових підшипників, які притиснуті один до одного. Проміжні шайби виконані такого діаметра, що відбувається контакт їх з нижньою поверхнею дерев'яних планок, що випилюються. UA 117505 U (12) UA 117505 U UA 117505 U 5 10 15 20 25 30 Корисна модель належить до деревообробного обладнання, а саме - до круглопилкових верстатів і може бути використаний в деревообробній промисловості. Відомо аналог пилкового вала, що включає вал, круглі пилки, притискну шайбу, гайку, проміжні шайби [1]. Недоліком відомих аналогів є недостатня точність встановлення пилок та недостатня жорсткість під час їх роботи. Найближчим аналогом є пилковий вал з встановленими на ньому фланцями збільшеного діаметра [2]. Недоліком конструкції найближчого аналогу є те, що діаметр фланців не пов'язаний з розмірами деталі, яка розпилюється. Суть корисної моделі полягає в розробленні нової конструкції пилкового вала, яка підвищує його жорсткість і забезпечує підвищену точність розпилювання. Поставлена задача вирішується тим, що пилковий вал має опорний вал, який виготовлений разом з опорною шайбою і встановлений на ряду кулькових підшипників, які притиснуті один до одного, а також на валу розміщені проміжні шайби збільшеного діаметра. Зокрема технічний результат досягається тим, що діаметр проміжних шайб вибраний таким, що забезпечуючи їх контакт з нижньою поверхнею заготівки. Пилковий вал (див. креслення) складається з опорного вала 1, затискної гайки 2, притискної шайби 3, круглих пилок 4, дерев'яних планок 5, які випилюються пилками 4, проміжних шайб 6, опорної шайби 7. корпусу підшипників 8, кулькових підшипників 9 і приводного шківа 10. Пилковий вал працює наступним чином. Перед початком роботи на опорний вал 1 встановлюють круглі пилки 4, проміжні шайби 6, притискну шайбу 3 і все це затискають гайкою 2. Під час роботи привод пилкового вала здійснюється від приводного шківа 10. Вал обертається на ряду кулькових підшипниках 9, які створюють йому жорстку опору. Дерев'яні планки 5 опираються своїми нижніми поверхнями на притискну шайбу 3 і проміжні шайби 6. Застосування пилкового вала дозволяє підвищити точність та якість випилювання планок із деревини круглими пилками у порівнянні з відомими аналогами. Джерела інформації: 1. Соловьев А.А. Коротков В.И. Наладка деревообрабатывающего оборудования, - М.: Высш. школа, 1982, - 312 с. 2. Суханов В.Г. Круглопильные станки для распиловки древесины. - М.: Лесн. пром., 1984. 96 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Пилковий вал, що містить опорний вал, затискну гайку, корпус, круглі пилки, притискну та проміжні шайби і приводний шків, який відрізняється тим, що опорний вал виконаний за одне ціле з опорною шайбою і встановлений на ряду кулькових підшипників, які притиснуті один до одного, а проміжні шайби виконані такого діаметра, що відбувається контакт їх з нижньою поверхнею дерев'яних планок, що випилюються. 1 UA 117505 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
