Шнек для подачі соломистої маси у вентилятор подрібнювача до зернозбирального комбайна

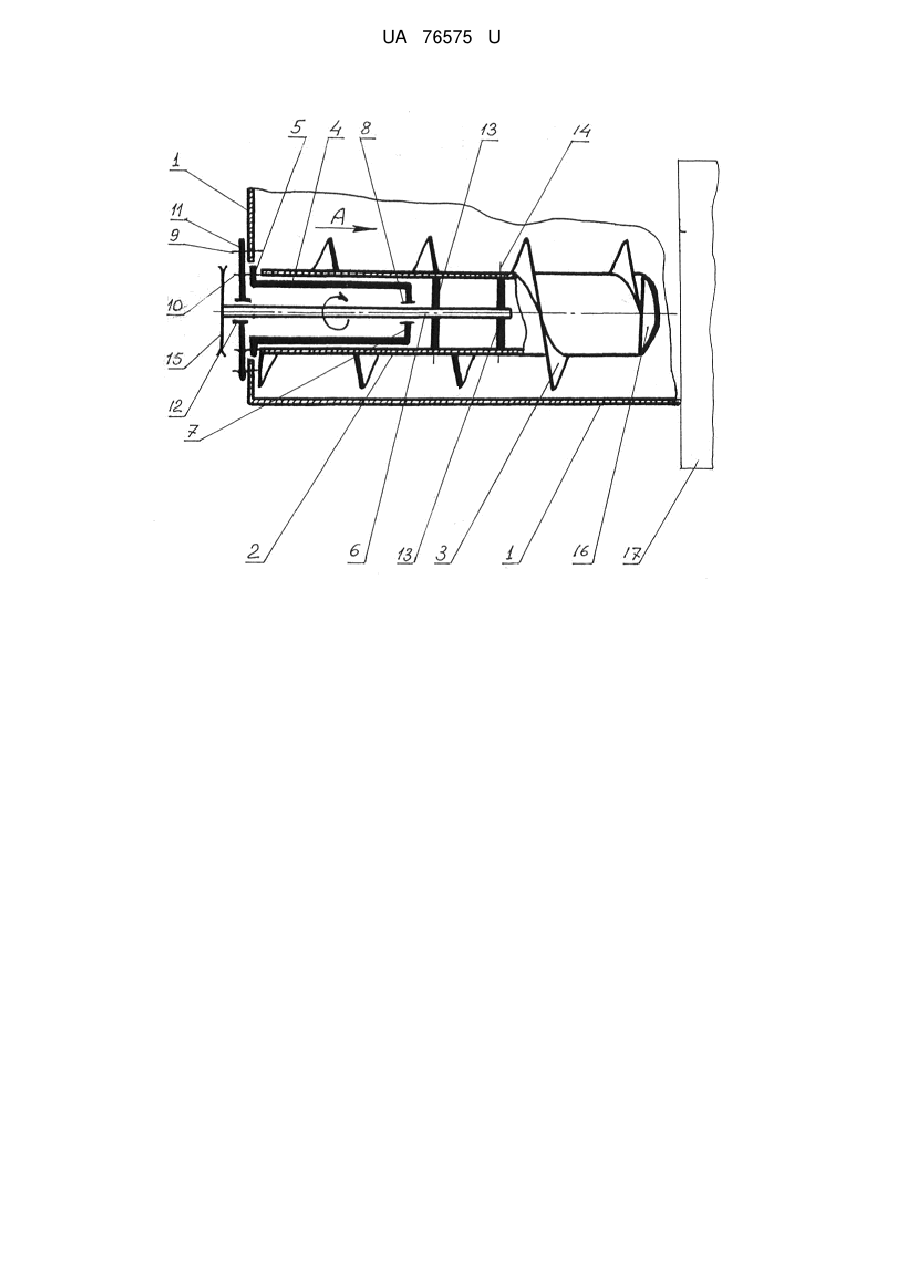

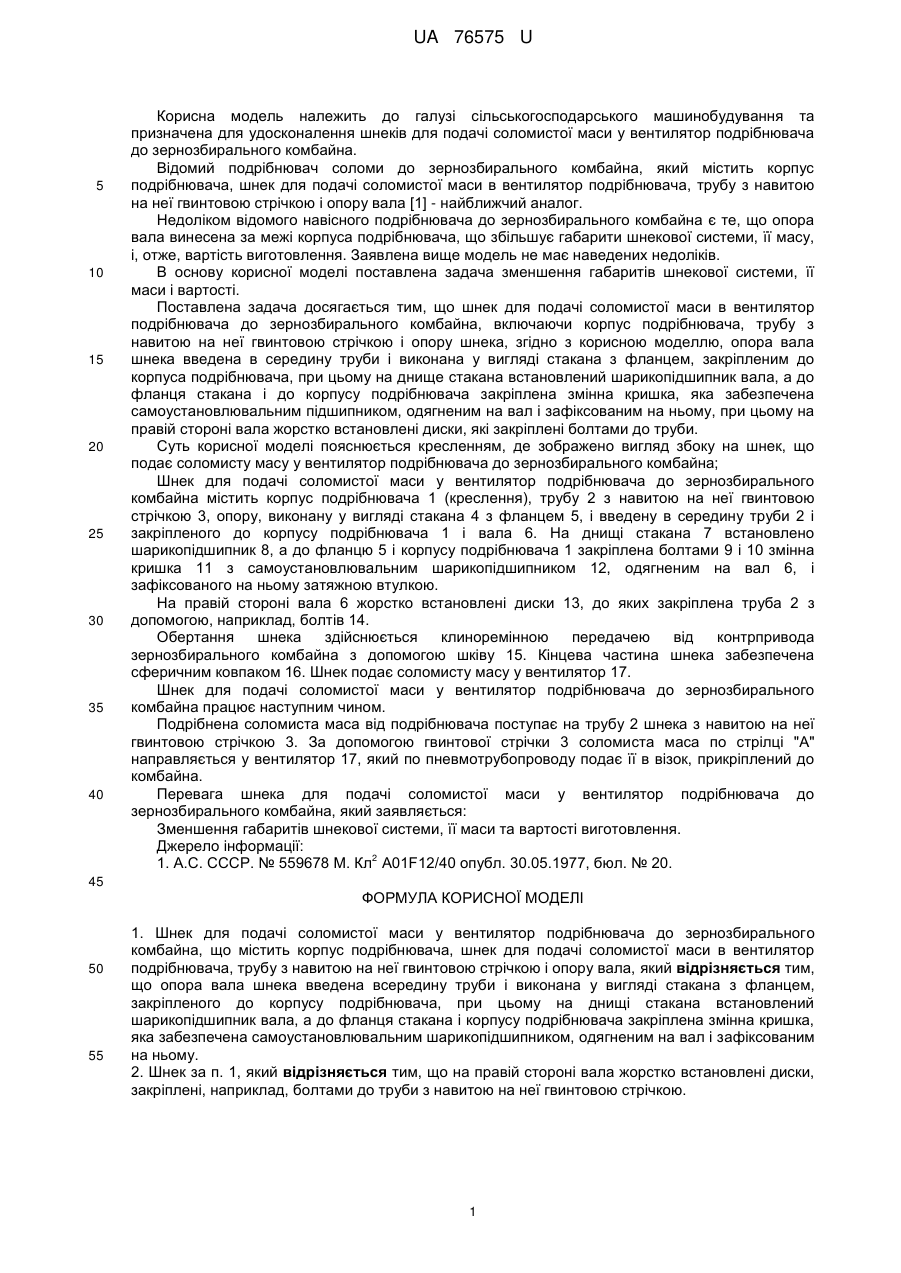

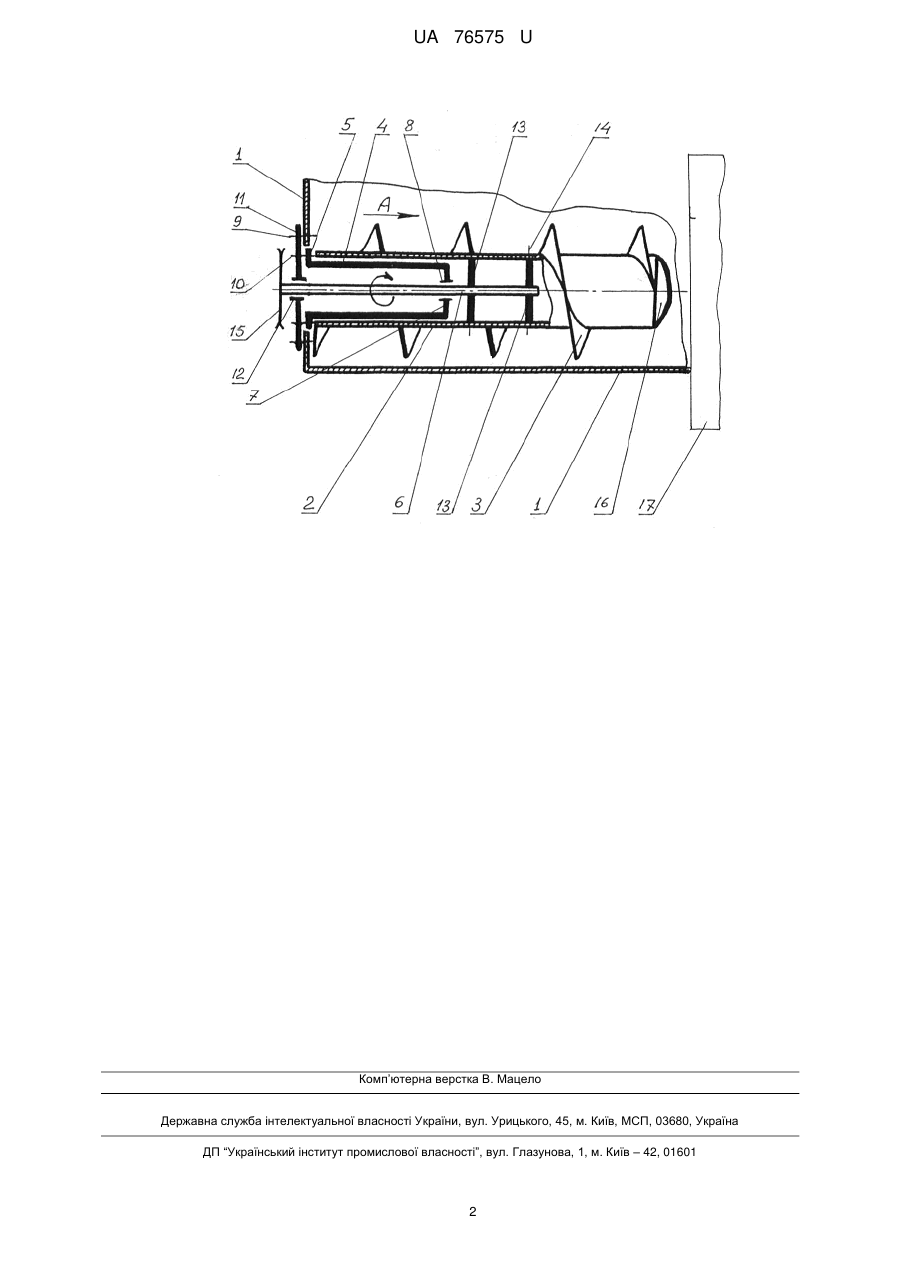

Реферат: UA 76575 U UA 76575 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі сільськогосподарського машинобудування та призначена для удосконалення шнеків для подачі соломистої маси у вентилятор подрібнювача до зернозбирального комбайна. Відомий подрібнювач соломи до зернозбирального комбайна, який містить корпус подрібнювача, шнек для подачі соломистої маси в вентилятор подрібнювача, трубу з навитою на неї гвинтовою стрічкою і опору вала [1] - найближчий аналог. Недоліком відомого навісного подрібнювача до зернозбирального комбайна є те, що опора вала винесена за межі корпуса подрібнювача, що збільшує габарити шнекової системи, її масу, і, отже, вартість виготовлення. Заявлена вище модель не має наведених недоліків. В основу корисної моделі поставлена задача зменшення габаритів шнекової системи, її маси і вартості. Поставлена задача досягається тим, що шнек для подачі соломистої маси в вентилятор подрібнювача до зернозбирального комбайна, включаючи корпус подрібнювача, трубу з навитою на неї гвинтовою стрічкою і опору шнека, згідно з корисною моделлю, опора вала шнека введена в середину труби і виконана у вигляді стакана з фланцем, закріпленим до корпуса подрібнювача, при цьому на днище стакана встановлений шарикопідшипник вала, а до фланця стакана і до корпусу подрібнювача закріплена змінна кришка, яка забезпечена самоустановлювальним підшипником, одягненим на вал і зафіксованим на ньому, при цьому на правій стороні вала жорстко встановлені диски, які закріплені болтами до труби. Суть корисної моделі пояснюється кресленням, де зображено вигляд збоку на шнек, що подає соломисту масу у вентилятор подрібнювача до зернозбирального комбайна; Шнек для подачі соломистої маси у вентилятор подрібнювача до зернозбирального комбайна містить корпус подрібнювача 1 (креслення), трубу 2 з навитою на неї гвинтовою стрічкою 3, опору, виконану у вигляді стакана 4 з фланцем 5, і введену в середину труби 2 і закріпленого до корпусу подрібнювача 1 і вала 6. На днищі стакана 7 встановлено шарикопідшипник 8, а до фланцю 5 і корпусу подрібнювача 1 закріплена болтами 9 і 10 змінна кришка 11 з самоустановлювальним шарикопідшипником 12, одягненим на вал 6, і зафіксованого на ньому затяжною втулкою. На правій стороні вала 6 жорстко встановлені диски 13, до яких закріплена труба 2 з допомогою, наприклад, болтів 14. Обертання шнека здійснюється клиноремінною передачею від контрпривода зернозбирального комбайна з допомогою шківу 15. Кінцева частина шнека забезпечена сферичним ковпаком 16. Шнек подає соломисту масу у вентилятор 17. Шнек для подачі соломистої маси у вентилятор подрібнювача до зернозбирального комбайна працює наступним чином. Подрібнена соломиста маса від подрібнювача поступає на трубу 2 шнека з навитою на неї гвинтовою стрічкою 3. За допомогою гвинтової стрічки 3 соломиста маса по стрілці "А" направляється у вентилятор 17, який по пневмотрубопроводу подає її в візок, прикріплений до комбайна. Перевага шнека для подачі соломистої маси у вентилятор подрібнювача до зернозбирального комбайна, який заявляється: Зменшення габаритів шнекової системи, її маси та вартості виготовлення. Джерело інформації: 2 1. А.С. СССР. № 559678 М. Кл А01F12/40 опубл. 30.05.1977, бюл. № 20. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Шнек для подачі соломистої маси у вентилятор подрібнювача до зернозбирального комбайна, що містить корпус подрібнювача, шнек для подачі соломистої маси в вентилятор подрібнювача, трубу з навитою на неї гвинтовою стрічкою і опору вала, який відрізняється тим, що опора вала шнека введена всередину труби і виконана у вигляді стакана з фланцем, закріпленого до корпусу подрібнювача, при цьому на днищі стакана встановлений шарикопідшипник вала, а до фланця стакана і корпусу подрібнювача закріплена змінна кришка, яка забезпечена самоустановлювальним шарикопідшипником, одягненим на вал і зафіксованим на ньому. 2. Шнек за п. 1, який відрізняється тим, що на правій стороні вала жорстко встановлені диски, закріплені, наприклад, болтами до труби з навитою на неї гвинтовою стрічкою. 1 UA 76575 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
