Спосіб виготовлення глянцевої лакованої або фарбованої поверхні плоских деталей

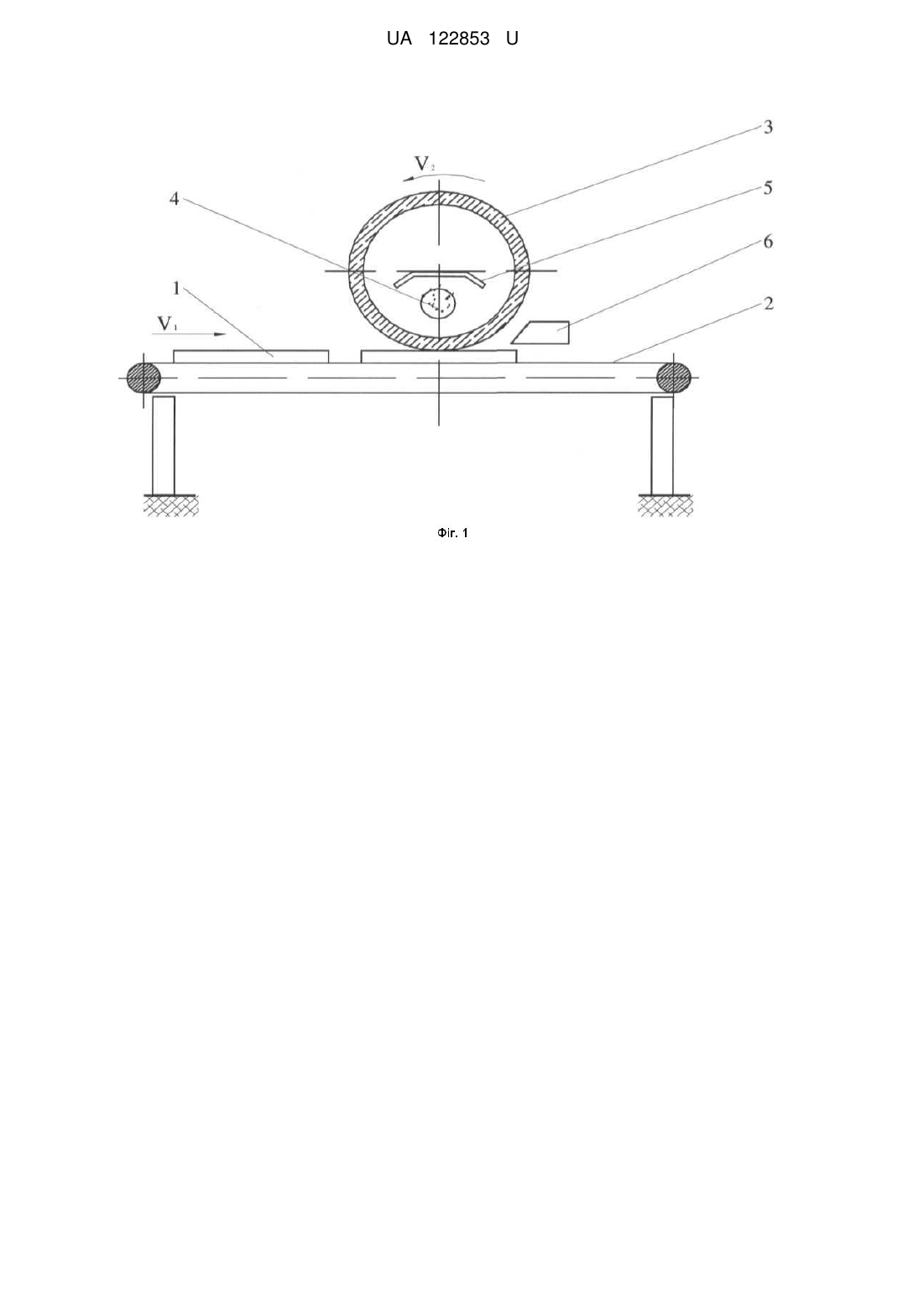

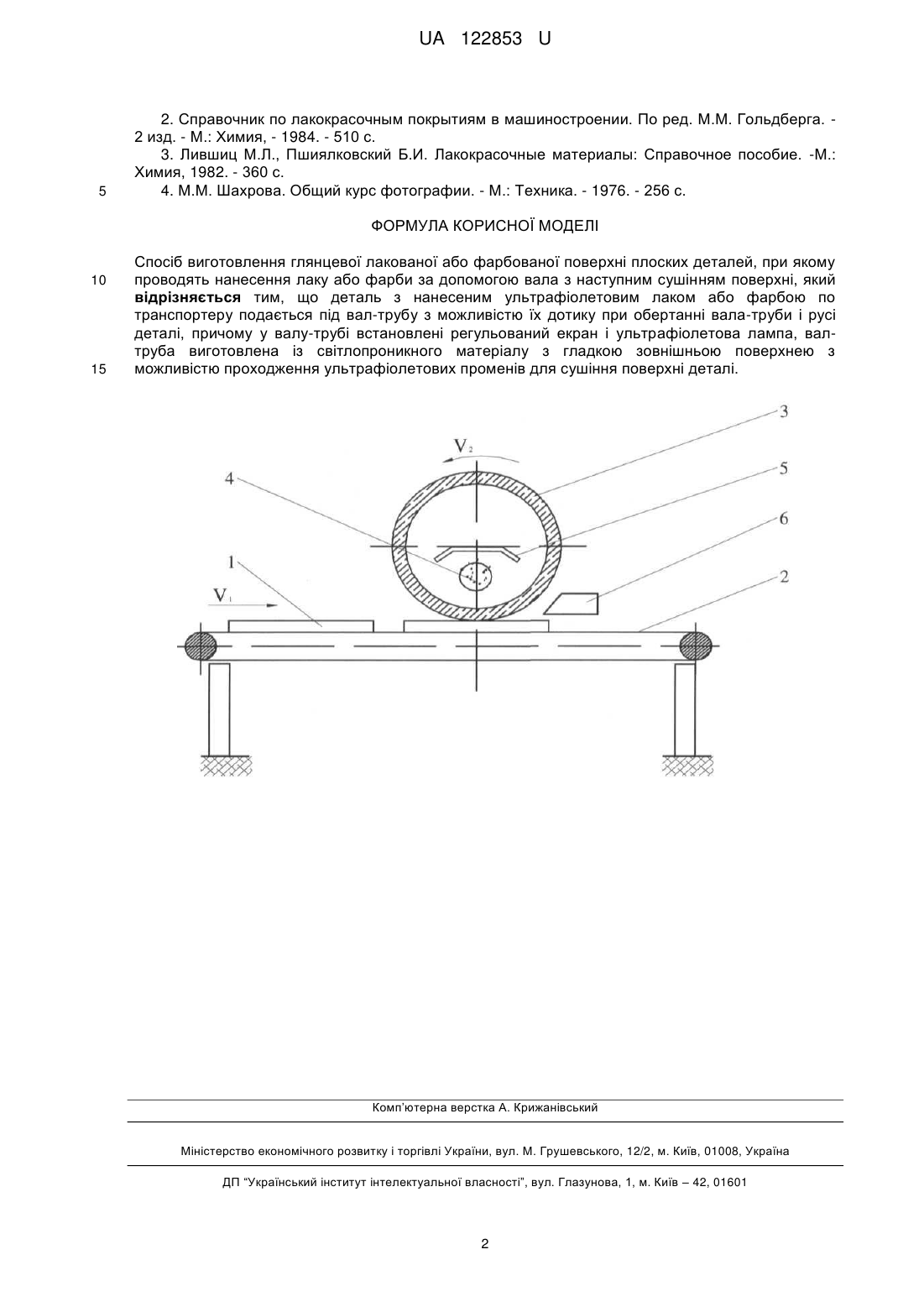

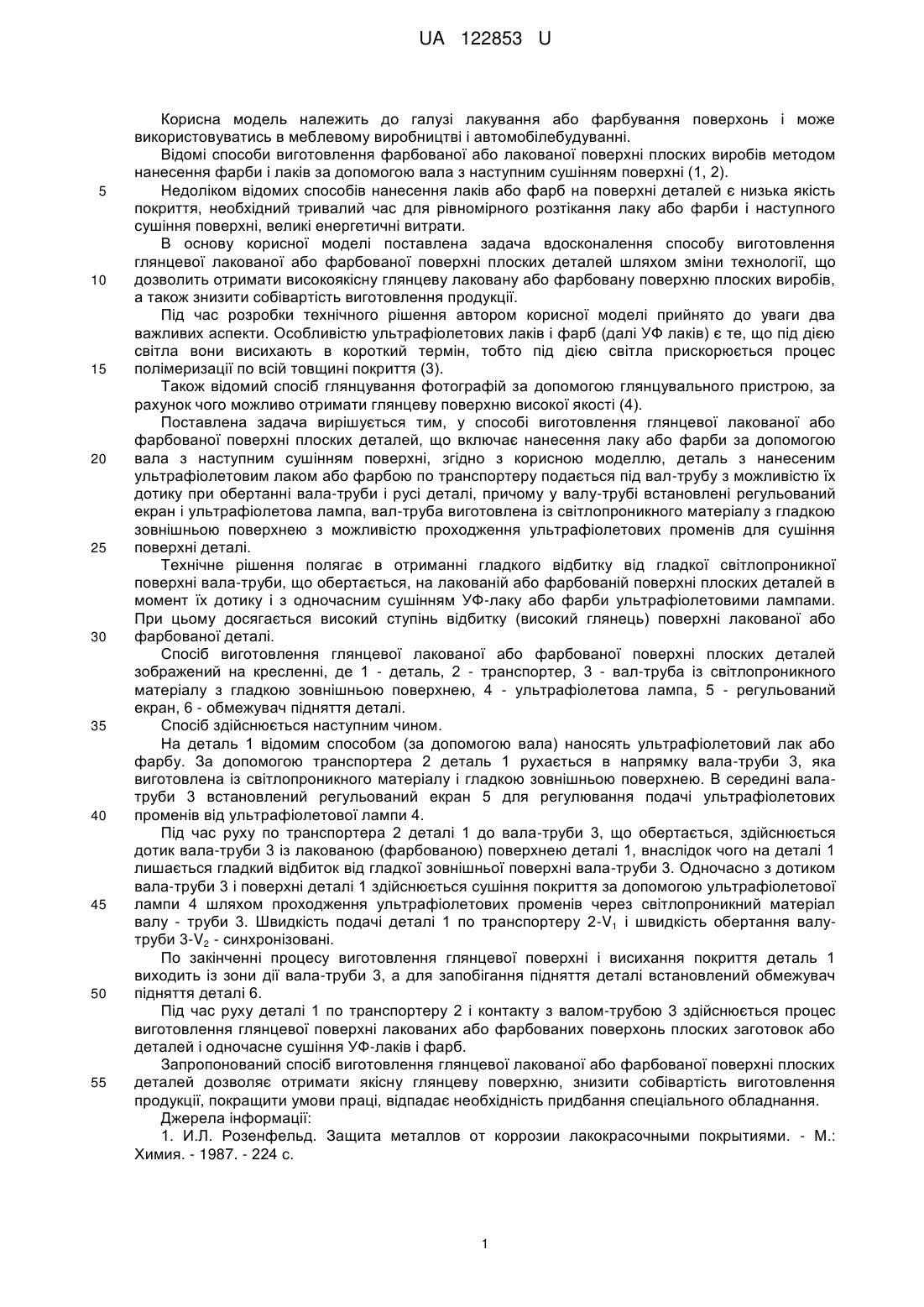

Реферат: Спосіб виготовлення глянцевої лакованої або фарбованої поверхні плоских деталей, при якому проводять нанесення лаку або фарби за допомогою вала з наступним сушінням поверхні. Деталь з нанесеним ультрафіолетовим лаком або фарбою по транспортеру подається під валтрубу з можливістю їх дотику при обертанні вала-труби і русі деталі, причому у валу-трубі встановлені регульований екран і ультрафіолетова лампа, вал-труба виготовлена із світлопроникного матеріалу з гладкою зовнішньою поверхнею з можливістю проходження ультрафіолетових променів для сушіння поверхні деталі, променів для сушіння поверхні деталі. UA 122853 U про видачу патенту: UA 122853 U UA 122853 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі лакування або фарбування поверхонь і може використовуватись в меблевому виробництві і автомобілебудуванні. Відомі способи виготовлення фарбованої або лакованої поверхні плоских виробів методом нанесення фарби і лаків за допомогою вала з наступним сушінням поверхні (1, 2). Недоліком відомих способів нанесення лаків або фарб на поверхні деталей є низька якість покриття, необхідний тривалий час для рівномірного розтікання лаку або фарби і наступного сушіння поверхні, великі енергетичні витрати. В основу корисної моделі поставлена задача вдосконалення способу виготовлення глянцевої лакованої або фарбованої поверхні плоских деталей шляхом зміни технології, що дозволить отримати високоякісну глянцеву лаковану або фарбовану поверхню плоских виробів, а також знизити собівартість виготовлення продукції. Під час розробки технічного рішення автором корисної моделі прийнято до уваги два важливих аспекти. Особливістю ультрафіолетових лаків і фарб (далі УФ лаків) є те, що під дією світла вони висихають в короткий термін, тобто під дією світла прискорюється процес полімеризації по всій товщині покриття (3). Також відомий спосіб глянцування фотографій за допомогою глянцувального пристрою, за рахунок чого можливо отримати глянцеву поверхню високої якості (4). Поставлена задача вирішується тим, у способі виготовлення глянцевої лакованої або фарбованої поверхні плоских деталей, що включає нанесення лаку або фарби за допомогою вала з наступним сушінням поверхні, згідно з корисною моделлю, деталь з нанесеним ультрафіолетовим лаком або фарбою по транспортеру подається під вал-трубу з можливістю їх дотику при обертанні вала-труби і русі деталі, причому у валу-трубі встановлені регульований екран і ультрафіолетова лампа, вал-труба виготовлена із світлопроникного матеріалу з гладкою зовнішньою поверхнею з можливістю проходження ультрафіолетових променів для сушіння поверхні деталі. Технічне рішення полягає в отриманні гладкого відбитку від гладкої світлопроникної поверхні вала-труби, що обертається, на лакованій або фарбованій поверхні плоских деталей в момент їх дотику і з одночасним сушінням УФ-лаку або фарби ультрафіолетовими лампами. При цьому досягається високий ступінь відбитку (високий глянець) поверхні лакованої або фарбованої деталі. Спосіб виготовлення глянцевої лакованої або фарбованої поверхні плоских деталей зображений на кресленні, де 1 - деталь, 2 - транспортер, 3 - вал-труба із світлопроникного матеріалу з гладкою зовнішньою поверхнею, 4 - ультрафіолетова лампа, 5 - регульований екран, 6 - обмежувач підняття деталі. Спосіб здійснюється наступним чином. На деталь 1 відомим способом (за допомогою вала) наносять ультрафіолетовий лак або фарбу. За допомогою транспортера 2 деталь 1 рухається в напрямку вала-труби 3, яка виготовлена із світлопроникного матеріалу і гладкою зовнішньою поверхнею. В середині валатруби 3 встановлений регульований екран 5 для регулювання подачі ультрафіолетових променів від ультрафіолетової лампи 4. Під час руху по транспортера 2 деталі 1 до вала-труби 3, що обертається, здійснюється дотик вала-труби 3 із лакованою (фарбованою) поверхнею деталі 1, внаслідок чого на деталі 1 лишається гладкий відбиток від гладкої зовнішньої поверхні вала-труби 3. Одночасно з дотиком вала-труби 3 і поверхні деталі 1 здійснюється сушіння покриття за допомогою ультрафіолетової лампи 4 шляхом проходження ультрафіолетових променів через світлопроникний матеріал валу - труби 3. Швидкість подачі деталі 1 по транспортеру 2-V1 і швидкість обертання валутруби 3-V2 - синхронізовані. По закінченні процесу виготовлення глянцевої поверхні і висихання покриття деталь 1 виходить із зони дії вала-труби 3, а для запобігання підняття деталі встановлений обмежувач підняття деталі 6. Під час руху деталі 1 по транспортеру 2 і контакту з валом-трубою 3 здійснюється процес виготовлення глянцевої поверхні лакованих або фарбованих поверхонь плоских заготовок або деталей і одночасне сушіння УФ-лаків і фарб. Запропонований спосіб виготовлення глянцевої лакованої або фарбованої поверхні плоских деталей дозволяє отримати якісну глянцеву поверхню, знизити собівартість виготовлення продукції, покращити умови праці, відпадає необхідність придбання спеціального обладнання. Джерела інформації: 1. И.Л. Розенфельд. Защита металлов от коррозии лакокрасочными покрытиями. - М.: Химия. - 1987. - 224 с. 1 UA 122853 U 5 2. Справочник по лакокрасочным покрытиям в машиностроении. По ред. М.М. Гольдберга. 2 изд. - М.: Химия, - 1984. - 510 с. 3. Лившиц М.Л., Пшиялковский Б.И. Лакокрасочные материалы: Справочное пособие. -М.: Химия, 1982. - 360 с. 4. М.М. Шахрова. Общий курс фотографии. - М.: Техника. - 1976. - 256 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Спосіб виготовлення глянцевої лакованої або фарбованої поверхні плоских деталей, при якому проводять нанесення лаку або фарби за допомогою вала з наступним сушінням поверхні, який відрізняється тим, що деталь з нанесеним ультрафіолетовим лаком або фарбою по транспортеру подається під вал-трубу з можливістю їх дотику при обертанні вала-труби і русі деталі, причому у валу-трубі встановлені регульований екран і ультрафіолетова лампа, валтруба виготовлена із світлопроникного матеріалу з гладкою зовнішньою поверхнею з можливістю проходження ультрафіолетових променів для сушіння поверхні деталі. Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
