Висіваючий апарат

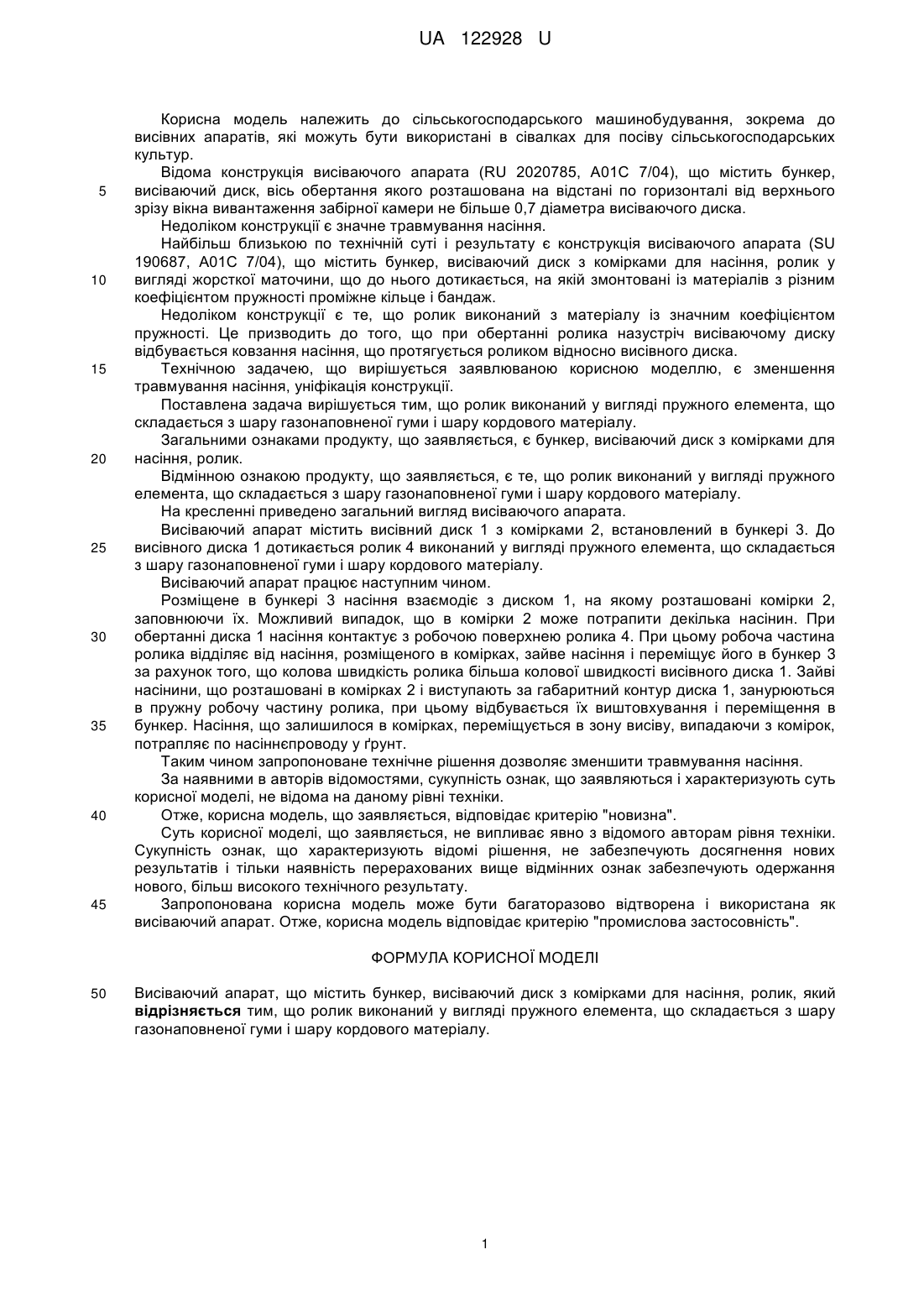

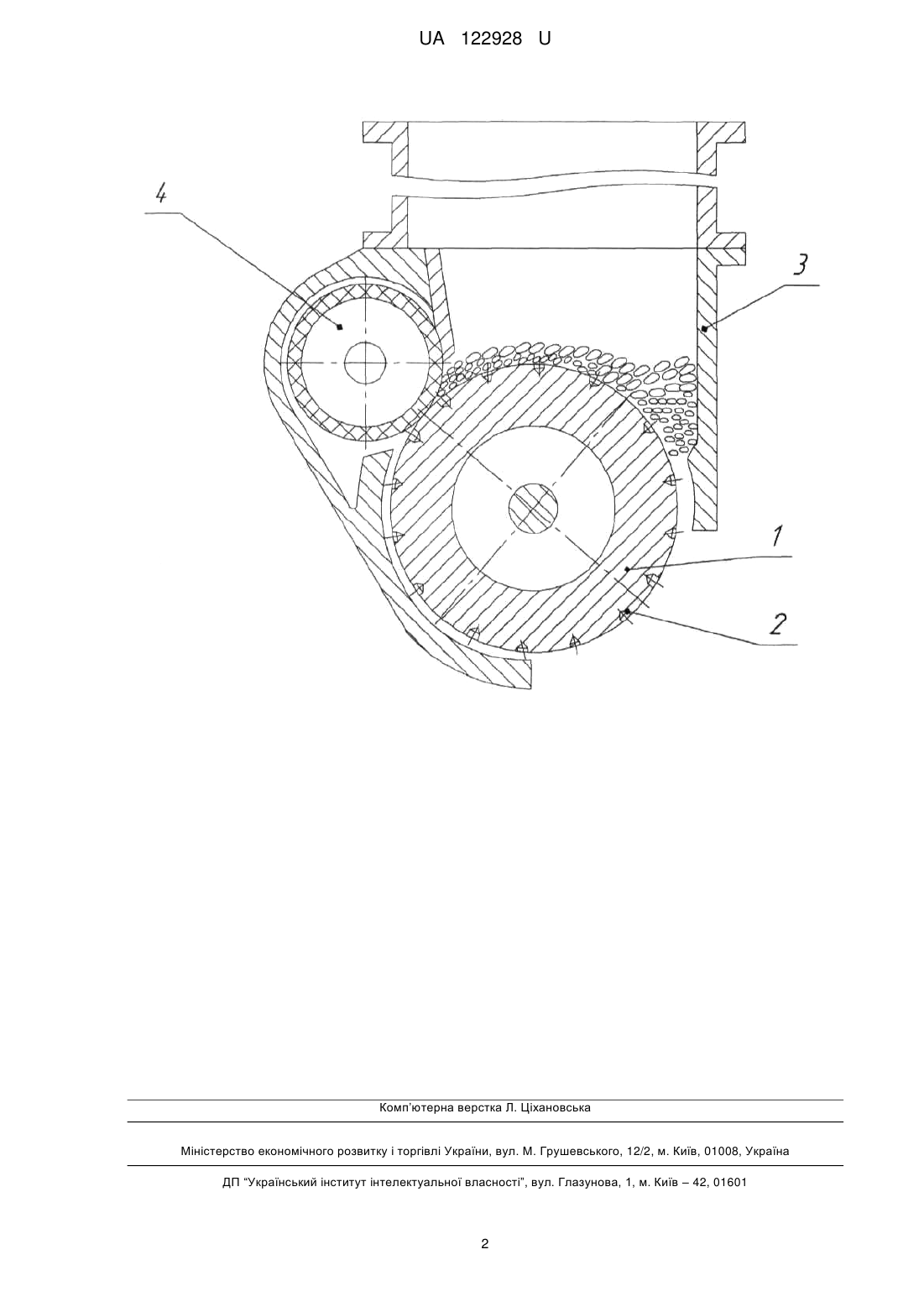

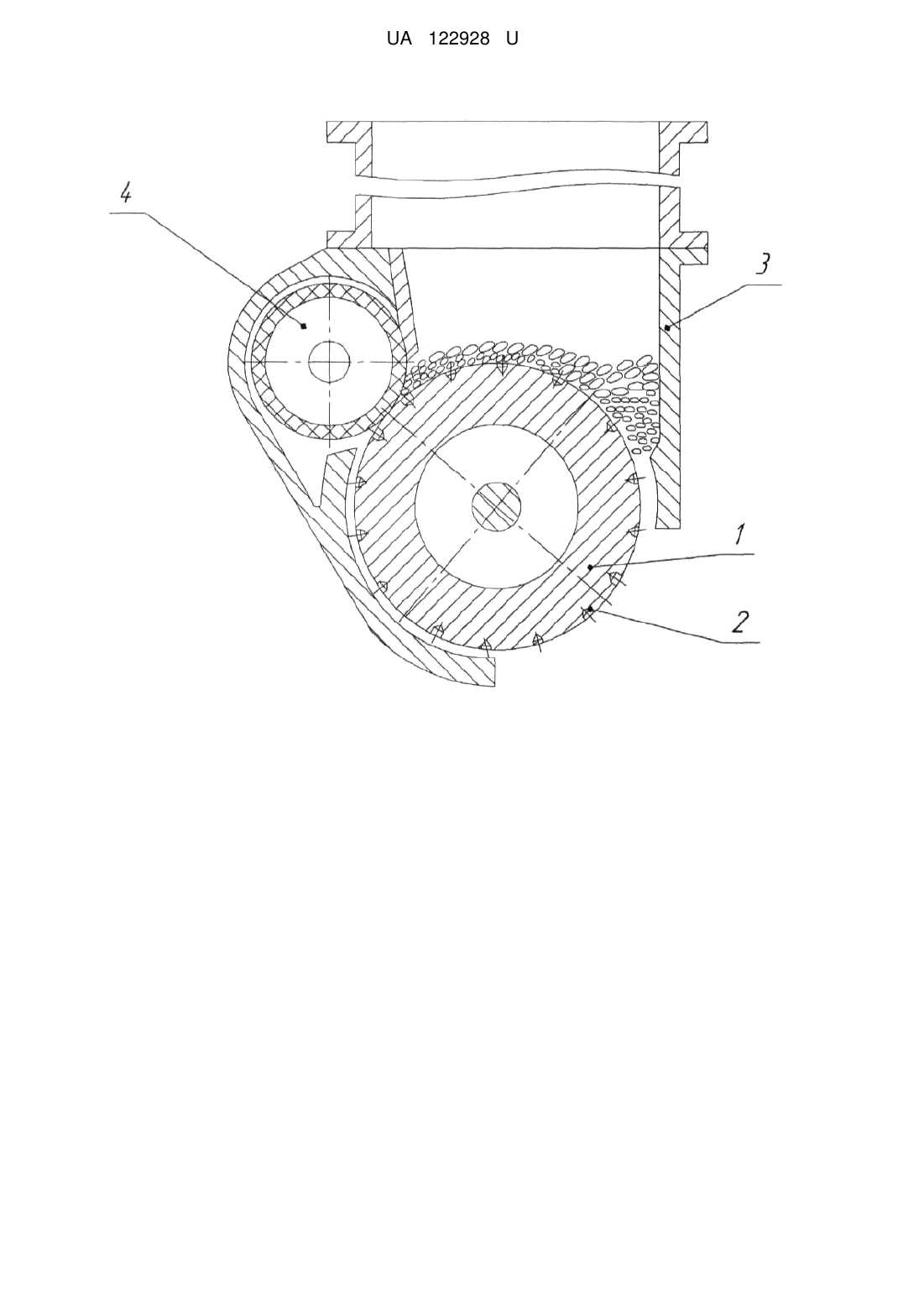

Реферат: Висіваючий апарат містить бункер, висіваючий диск з комірками для насіння, ролик. Ролик виконаний у вигляді пружного елемента, що складається з шару газонаповненої гуми і шару кордового матеріалу. UA 122928 U (12) UA 122928 U UA 122928 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського машинобудування, зокрема до висівних апаратів, які можуть бути використані в сівалках для посіву сільськогосподарських культур. Відома конструкція висіваючого апарата (RU 2020785, А01С 7/04), що містить бункер, висіваючий диск, вісь обертання якого розташована на відстані по горизонталі від верхнього зрізу вікна вивантаження забірної камери не більше 0,7 діаметра висіваючого диска. Недоліком конструкції є значне травмування насіння. Найбільш близькою по технічній суті і результату є конструкція висіваючого апарата (SU 190687, А01С 7/04), що містить бункер, висіваючий диск з комірками для насіння, ролик у вигляді жорсткої маточини, що до нього дотикається, на якій змонтовані із матеріалів з різним коефіцієнтом пружності проміжне кільце і бандаж. Недоліком конструкції є те, що ролик виконаний з матеріалу із значним коефіцієнтом пружності. Це призводить до того, що при обертанні ролика назустріч висіваючому диску відбувається ковзання насіння, що протягується роликом відносно висівного диска. Технічною задачею, що вирішується заявлюваною корисною моделлю, є зменшення травмування насіння, уніфікація конструкції. Поставлена задача вирішується тим, що ролик виконаний у вигляді пружного елемента, що складається з шару газонаповненої гуми і шару кордового матеріалу. Загальними ознаками продукту, що заявляється, є бункер, висіваючий диск з комірками для насіння, ролик. Відмінною ознакою продукту, що заявляється, є те, що ролик виконаний у вигляді пружного елемента, що складається з шару газонаповненої гуми і шару кордового матеріалу. На кресленні приведено загальний вигляд висіваючого апарата. Висіваючий апарат містить висівний диск 1 з комірками 2, встановлений в бункері 3. До висівного диска 1 дотикається ролик 4 виконаний у вигляді пружного елемента, що складається з шару газонаповненої гуми і шару кордового матеріалу. Висіваючий апарат працює наступним чином. Розміщене в бункері 3 насіння взаємодіє з диском 1, на якому розташовані комірки 2, заповнюючи їх. Можливий випадок, що в комірки 2 може потрапити декілька насінин. При обертанні диска 1 насіння контактує з робочою поверхнею ролика 4. При цьому робоча частина ролика відділяє від насіння, розміщеного в комірках, зайве насіння і переміщує його в бункер 3 за рахунок того, що колова швидкість ролика більша колової швидкості висівного диска 1. Зайві насінини, що розташовані в комірках 2 і виступають за габаритний контур диска 1, занурюються в пружну робочу частину ролика, при цьому відбувається їх виштовхування і переміщення в бункер. Насіння, що залишилося в комірках, переміщується в зону висіву, випадаючи з комірок, потрапляє по насіннєпроводу у ґрунт. Таким чином запропоноване технічне рішення дозволяє зменшити травмування насіння. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як висіваючий апарат. Отже, корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Висіваючий апарат, що містить бункер, висіваючий диск з комірками для насіння, ролик, який відрізняється тим, що ролик виконаний у вигляді пружного елемента, що складається з шару газонаповненої гуми і шару кордового матеріалу. 1 UA 122928 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
