Спосіб монтажу розсувних систем

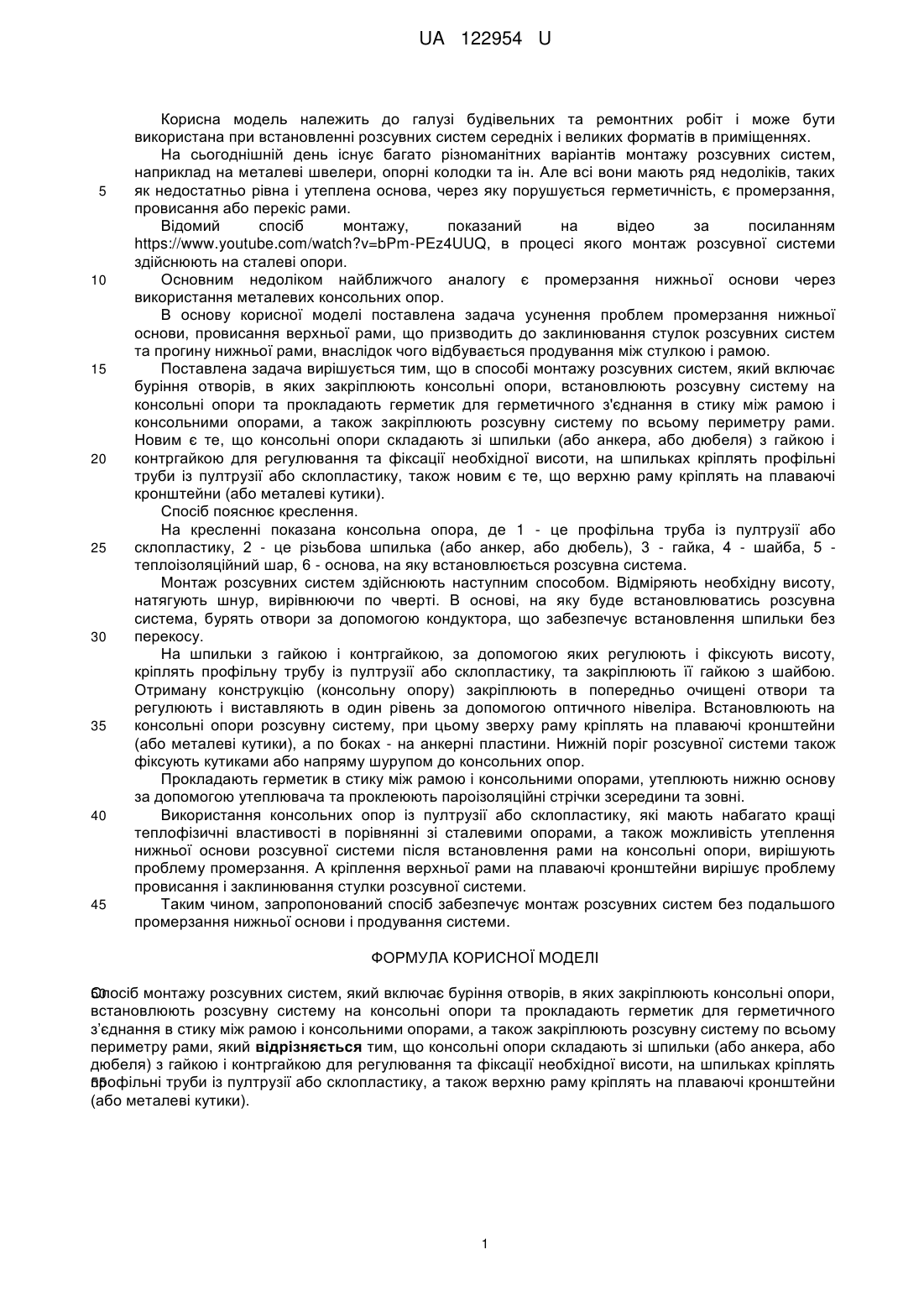

Реферат: Спосіб монтажу розсувних систем включає буріння отворів, в яких закріплюють консольні опори, встановлюють розсувну систему на консольні опори та прокладають герметик для герметичного з’єднання в стику між рамою і консольними опорами, а також закріплюють розсувну систему по всьому периметру рами. Консольні опори складають зі шпильки (або анкера, або дюбеля) з гайкою і контргайкою для регулювання та фіксації необхідної висоти, на шпильках кріплять профільні труби із пултрузії або склопластику, а також верхню раму кріплять на плаваючі кронштейни (або металеві кутики). UA 122954 U (54) СПОСІБ МОНТАЖУ РОЗСУВНИХ СИСТЕМ UA 122954 U UA 122954 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі будівельних та ремонтних робіт і може бути використана при встановленні розсувних систем середніх і великих форматів в приміщеннях. На сьогоднішній день існує багато різноманітних варіантів монтажу розсувних систем, наприклад на металеві швелери, опорні колодки та ін. Але всі вони мають ряд недоліків, таких як недостатньо рівна і утеплена основа, через яку порушується герметичність, є промерзання, провисання або перекіс рами. Відомий спосіб монтажу, показаний на відео за посиланням https://www.youtube.com/watch?v=bPm-PEz4UUQ, в процесі якого монтаж розсувної системи здійснюють на сталеві опори. Основним недоліком найближчого аналогу є промерзання нижньої основи через використання металевих консольних опор. В основу корисної моделі поставлена задача усунення проблем промерзання нижньої основи, провисання верхньої рами, що призводить до заклинювання стулок розсувних систем та прогину нижньої рами, внаслідок чого відбувається продування між стулкою і рамою. Поставлена задача вирішується тим, що в способі монтажу розсувних систем, який включає буріння отворів, в яких закріплюють консольні опори, встановлюють розсувну систему на консольні опори та прокладають герметик для герметичного з'єднання в стику між рамою і консольними опорами, а також закріплюють розсувну систему по всьому периметру рами. Новим є те, що консольні опори складають зі шпильки (або анкера, або дюбеля) з гайкою і контргайкою для регулювання та фіксації необхідної висоти, на шпильках кріплять профільні труби із пултрузії або склопластику, також новим є те, що верхню раму кріплять на плаваючі кронштейни (або металеві кутики). Спосіб пояснює креслення. На кресленні показана консольна опора, де 1 - це профільна труба із пултрузії або склопластику, 2 - це різьбова шпилька (або анкер, або дюбель), 3 - гайка, 4 - шайба, 5 теплоізоляційний шар, 6 - основа, на яку встановлюється розсувна система. Монтаж розсувних систем здійснюють наступним способом. Відміряють необхідну висоту, натягують шнур, вирівнюючи по чверті. В основі, на яку буде встановлюватись розсувна система, бурять отвори за допомогою кондуктора, що забезпечує встановлення шпильки без перекосу. На шпильки з гайкою і контргайкою, за допомогою яких регулюють і фіксують висоту, кріплять профільну трубу із пултрузії або склопластику, та закріплюють її гайкою з шайбою. Отриману конструкцію (консольну опору) закріплюють в попередньо очищені отвори та регулюють і виставляють в один рівень за допомогою оптичного нівеліра. Встановлюють на консольні опори розсувну систему, при цьому зверху раму кріплять на плаваючі кронштейни (або металеві кутики), а по боках - на анкерні пластини. Нижній поріг розсувної системи також фіксують кутиками або напряму шурупом до консольних опор. Прокладають герметик в стику між рамою і консольними опорами, утеплюють нижню основу за допомогою утеплювача та проклеюють пароізоляційні стрічки зсередини та зовні. Використання консольних опор із пултрузії або склопластику, які мають набагато кращі теплофізичні властивості в порівнянні зі сталевими опорами, а також можливість утеплення нижньої основи розсувної системи після встановлення рами на консольні опори, вирішують проблему промерзання. А кріплення верхньої рами на плаваючі кронштейни вирішує проблему провисання і заклинювання стулки розсувної системи. Таким чином, запропонований спосіб забезпечує монтаж розсувних систем без подальшого промерзання нижньої основи і продування системи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб монтажу розсувних систем, який включає буріння отворів, в яких закріплюють консольні опори, 50 встановлюють розсувну систему на консольні опори та прокладають герметик для герметичного з’єднання в стику між рамою і консольними опорами, а також закріплюють розсувну систему по всьому периметру рами, який відрізняється тим, що консольні опори складають зі шпильки (або анкера, або дюбеля) з гайкою і контргайкою для регулювання та фіксації необхідної висоти, на шпильках кріплять профільні труби із пултрузії або склопластику, а також верхню раму кріплять на плаваючі кронштейни 55 (або металеві кутики). 1 UA 122954 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
