Збірний залізобетонний кабельний колодязь

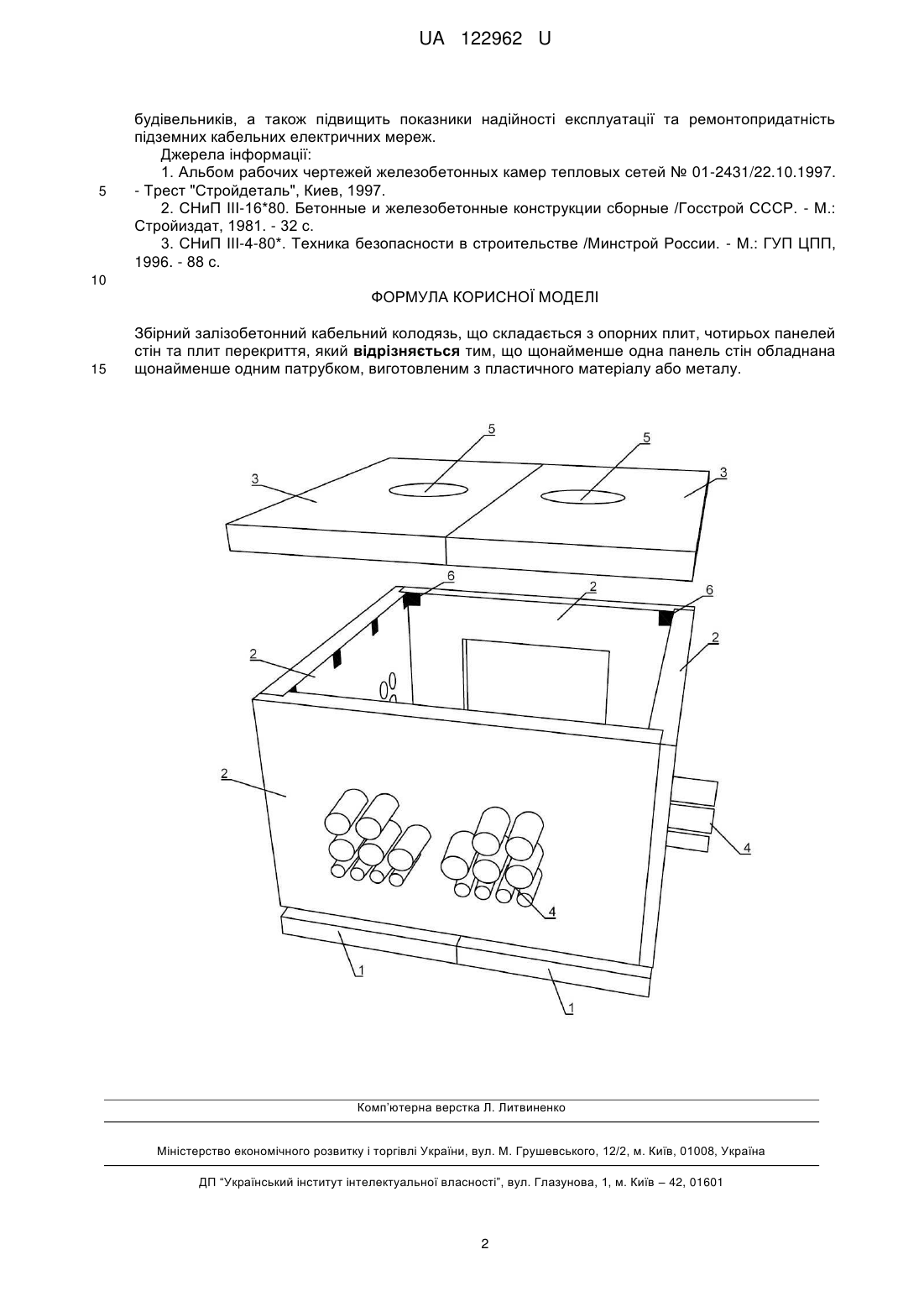

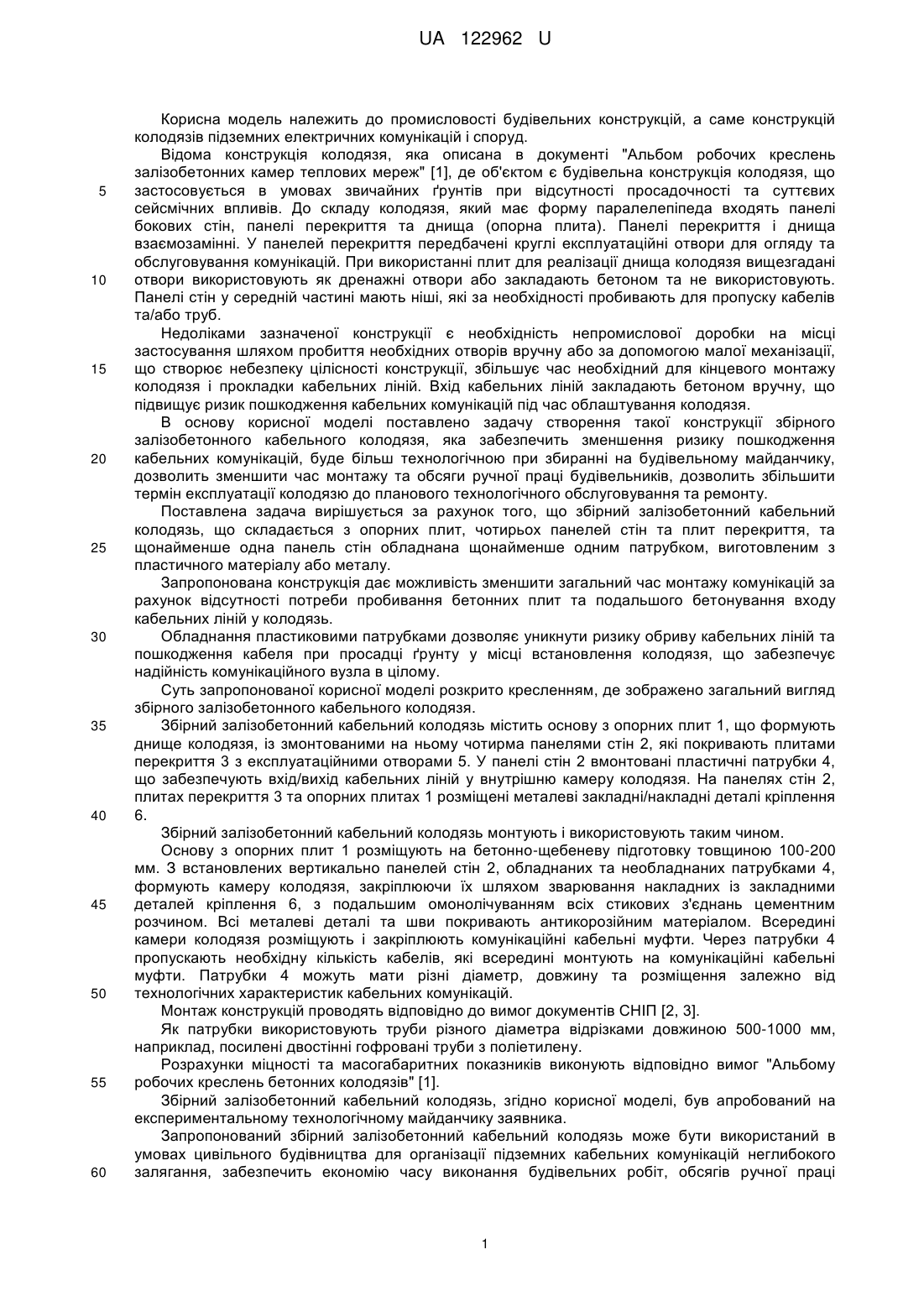

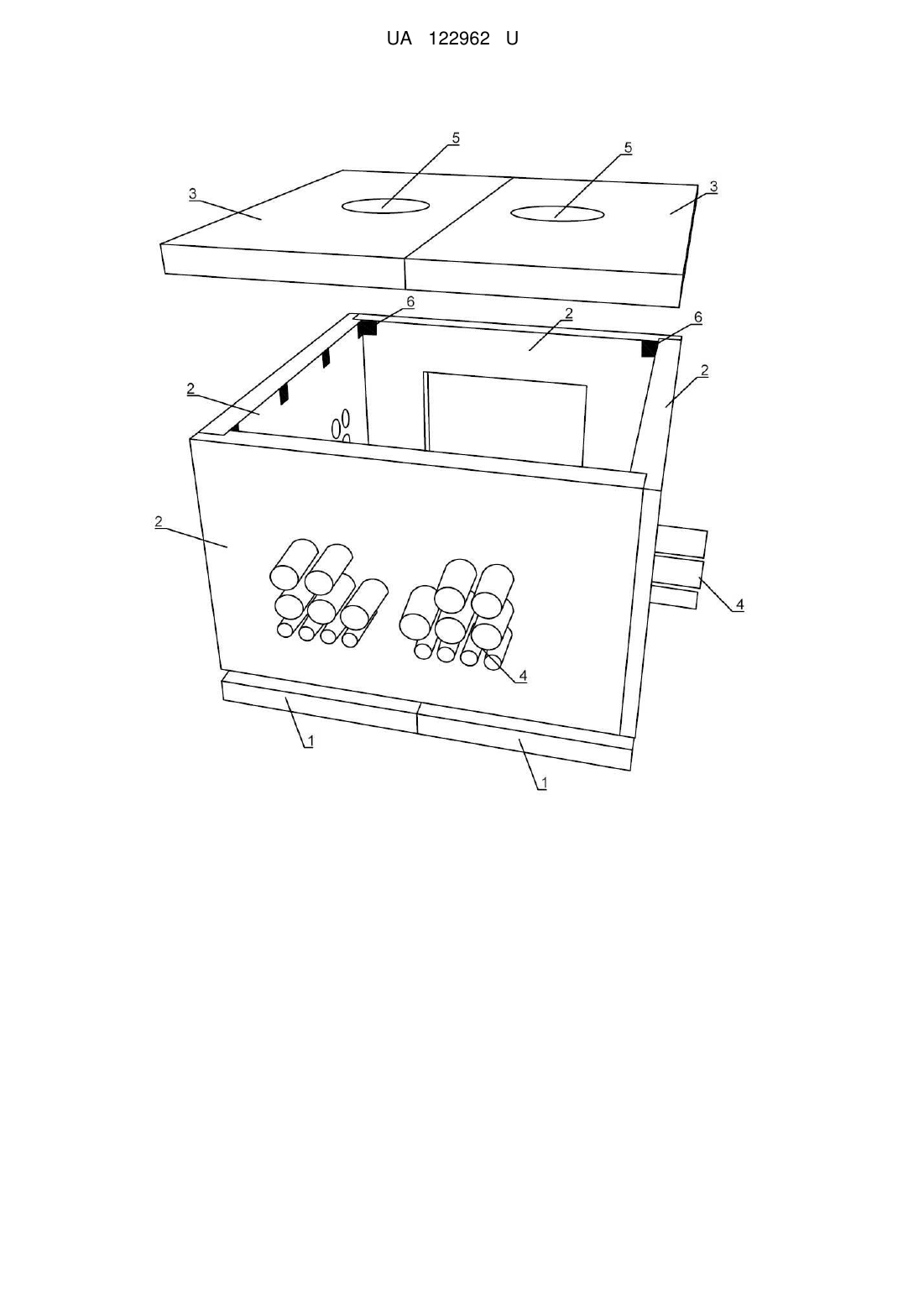

Реферат: Збірний залізо-бетонний кабельний колодязь, що складається з опорних плит, чотирьох панелей стін та плит перекриття, крім того щонайменше одна панель стін обладнана щонайменше одним патрубком, виготовленим з пластичного матеріалу або металу. UA 122962 U (54) ЗБІРНИЙ ЗАЛІЗОБЕТОННИЙ КАБЕЛЬНИЙ КОЛОДЯЗЬ UA 122962 U UA 122962 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до промисловості будівельних конструкцій, а саме конструкцій колодязів підземних електричних комунікацій і споруд. Відома конструкція колодязя, яка описана в документі "Альбом робочих креслень залізобетонних камер теплових мереж" [1], де об'єктом є будівельна конструкція колодязя, що застосовується в умовах звичайних ґрунтів при відсутності просадочності та суттєвих сейсмічних впливів. До складу колодязя, який має форму паралелепіпеда входять панелі бокових стін, панелі перекриття та днища (опорна плита). Панелі перекриття і днища взаємозамінні. У панелей перекриття передбачені круглі експлуатаційні отвори для огляду та обслуговування комунікацій. При використанні плит для реалізації днища колодязя вищезгадані отвори використовують як дренажні отвори або закладають бетоном та не використовують. Панелі стін у середній частині мають ніші, які за необхідності пробивають для пропуску кабелів та/або труб. Недоліками зазначеної конструкції є необхідність непромислової доробки на місці застосування шляхом пробиття необхідних отворів вручну або за допомогою малої механізації, що створює небезпеку цілісності конструкції, збільшує час необхідний для кінцевого монтажу колодязя і прокладки кабельних ліній. Вхід кабельних ліній закладають бетоном вручну, що підвищує ризик пошкодження кабельних комунікацій під час облаштування колодязя. В основу корисної моделі поставлено задачу створення такої конструкції збірного залізобетонного кабельного колодязя, яка забезпечить зменшення ризику пошкодження кабельних комунікацій, буде більш технологічною при збиранні на будівельному майданчику, дозволить зменшити час монтажу та обсяги ручної праці будівельників, дозволить збільшити термін експлуатації колодязю до планового технологічного обслуговування та ремонту. Поставлена задача вирішується за рахунок того, що збірний залізобетонний кабельний колодязь, що складається з опорних плит, чотирьох панелей стін та плит перекриття, та щонайменше одна панель стін обладнана щонайменше одним патрубком, виготовленим з пластичного матеріалу або металу. Запропонована конструкція дає можливість зменшити загальний час монтажу комунікацій за рахунок відсутності потреби пробивання бетонних плит та подальшого бетонування входу кабельних ліній у колодязь. Обладнання пластиковими патрубками дозволяє уникнути ризику обриву кабельних ліній та пошкодження кабеля при просадці ґрунту у місці встановлення колодязя, що забезпечує надійність комунікаційного вузла в цілому. Суть запропонованої корисної моделі розкрито кресленням, де зображено загальний вигляд збірного залізобетонного кабельного колодязя. Збірний залізобетонний кабельний колодязь містить основу з опорних плит 1, що формують днище колодязя, із змонтованими на ньому чотирма панелями стін 2, які покривають плитами перекриття 3 з експлуатаційними отворами 5. У панелі стін 2 вмонтовані пластичні патрубки 4, що забезпечують вхід/вихід кабельних ліній у внутрішню камеру колодязя. На панелях стін 2, плитах перекриття 3 та опорних плитах 1 розміщені металеві закладні/накладні деталі кріплення 6. Збірний залізобетонний кабельний колодязь монтують і використовують таким чином. Основу з опорних плит 1 розміщують на бетонно-щебеневу підготовку товщиною 100-200 мм. З встановлених вертикально панелей стін 2, обладнаних та необладнаних патрубками 4, формують камеру колодязя, закріплюючи їх шляхом зварювання накладних із закладними деталей кріплення 6, з подальшим омонолічуванням всіх стикових з'єднань цементним розчином. Всі металеві деталі та шви покривають антикорозійним матеріалом. Всередині камери колодязя розміщують і закріплюють комунікаційні кабельні муфти. Через патрубки 4 пропускають необхідну кількість кабелів, які всередині монтують на комунікаційні кабельні муфти. Патрубки 4 можуть мати різні діаметр, довжину та розміщення залежно від технологічних характеристик кабельних комунікацій. Монтаж конструкцій проводять відповідно до вимог документів СНІП [2, 3]. Як патрубки використовують труби різного діаметра відрізками довжиною 500-1000 мм, наприклад, посилені двостінні гофровані труби з поліетилену. Розрахунки міцності та масогабаритних показників виконують відповідно вимог "Альбому робочих креслень бетонних колодязів" [1]. Збірний залізобетонний кабельний колодязь, згідно корисної моделі, був апробований на експериментальному технологічному майданчику заявника. Запропонований збірний залізобетонний кабельний колодязь може бути використаний в умовах цивільного будівництва для організації підземних кабельних комунікацій неглибокого залягання, забезпечить економію часу виконання будівельних робіт, обсягів ручної праці 1 UA 122962 U 5 будівельників, а також підвищить показники надійності експлуатації та ремонтопридатність підземних кабельних електричних мереж. Джерела інформації: 1. Альбом рабочих чертежей железобетонных камер тепловых сетей № 01-2431/22.10.1997. - Трест "Стройдеталь", Киев, 1997. 2. СНиП III-16*80. Бетонные и железобетонные конструкции сборные /Госстрой СССР. - М.: Стройиздат, 1981. - 32 с. 3. СНиП III-4-80*. Техника безопасности в строительстве /Минстрой России. - М.: ГУП ЦПП, 1996. - 88 с. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Збірний залізобетонний кабельний колодязь, що складається з опорних плит, чотирьох панелей стін та плит перекриття, який відрізняється тим, що щонайменше одна панель стін обладнана щонайменше одним патрубком, виготовленим з пластичного матеріалу або металу. Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
