Пристрій для свердління отворів
Номер патенту: 64912
Опубліковано: 25.11.2011
Автори: Гриньов Юрій Олександрович, Гусєв Володимир Владиленович, Воєводін Альберт Борисович, Федотов Віктор Миколайович, Воєводіна Тетяна Альбертівна
Формула / Реферат
Пристрій для свердління, що складається з корпусу з закріпленими на ньому асиметрично відносно його осі внутрішньої і зовнішньої різальними пластинами, який відрізняється тим, що різальні пластини закріплені під різними кутами відносно до осі корпусу, зовнішня пластина під кутом не менше 4°, а внутрішня з кутом не більше 12°, з різницею між кутами не більш ніж 8°.
Текст

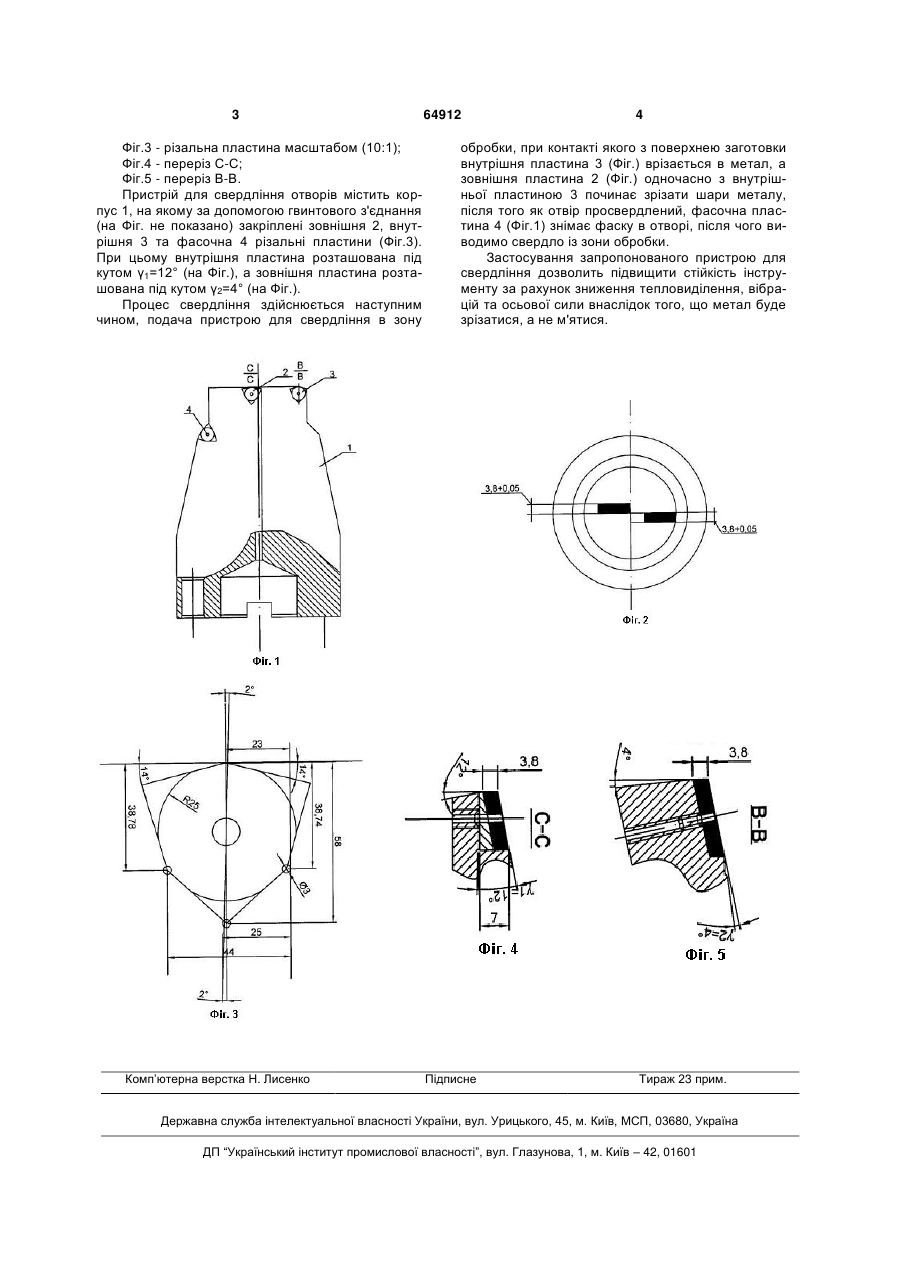

Пристрій для свердління, що складається з корпусу з закріпленими на ньому асиметрично відносно його осі внутрішньої і зовнішньої різальними пластинами, який відрізняється тим, що різальні пластини закріплені під різними кутами відносно до осі корпусу, зовнішня пластина під кутом не менше 4°, а внутрішня з кутом не більше 12°, з різницею між кутами не більш ніж 8°. (19) (21) u201104351 (22) 11.04.2011 (24) 25.11.2011 (46) 25.11.2011, Бюл.№ 22, 2011 р. (72) ГУСЄВ ВОЛОДИМИР ВЛАДИЛЕНОВИЧ, ГРИНЬОВ ЮРІЙ ОЛЕКСАНДРОВИЧ, ВОЄВОДІН АЛЬБЕРТ БОРИСОВИЧ, ВОЄВОДІНА ТЕТЯНА АЛЬБЕРТІВНА, ФЕДОТОВ ВІКТОР МИКОЛАЙОВИЧ (73) ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД "ПРИАЗОВСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ" 3 Фіг.3 - різальна пластина масштабом (10:1); Фіг.4 - переріз С-С; Фіг.5 - переріз В-В. Пристрій для свердління отворів містить корпус 1, на якому за допомогою гвинтового з'єднання (на Фіг. не показано) закріплені зовнішня 2, внутрішня 3 та фасочна 4 різальні пластини (Фіг.3). При цьому внутрішня пластина розташована під кутом γ1=12° (на Фіг.), а зовнішня пластина розташована під кутом γ2=4° (на Фіг.). Процес свердління здійснюється наступним чином, подача пристрою для свердління в зону Комп’ютерна верстка Н. Лисенко 64912 4 обробки, при контакті якого з поверхнею заготовки внутрішня пластина 3 (Фіг.) врізається в метал, а зовнішня пластина 2 (Фіг.) одночасно з внутрішньої пластиною 3 починає зрізати шари металу, після того як отвір просвердлений, фасочна пластина 4 (Фіг.1) знімає фаску в отворі, після чого виводимо свердло із зони обробки. Застосування запропонованого пристрою для свердління дозволить підвищити стійкість інструменту за рахунок зниження тепловиділення, вібрацій та осьової сили внаслідок того, що метал буде зрізатися, а не м'ятися. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for drilling holes
Автори англійськоюHusiev Volodymyr Vladylenovych, Hryniov Yurii Oleksandrovych, Voievodin Albert Borysovych, Voievodina Tetiana Albertivna, Fedotov Viktor Mykolaiovych
Назва патенту російськоюУстройство для сверления отверстий
Автори російськоюГусев Владимир Владиленович, Гринев Юрий Александрович, Воеводин Альберт Борисович, Воеводина Татьяна Альбертовна, Федотов Виктор Николаевич
МПК / Мітки
МПК: B23B 39/00
Мітки: свердління, пристрій, отворів
