Бонове загородження

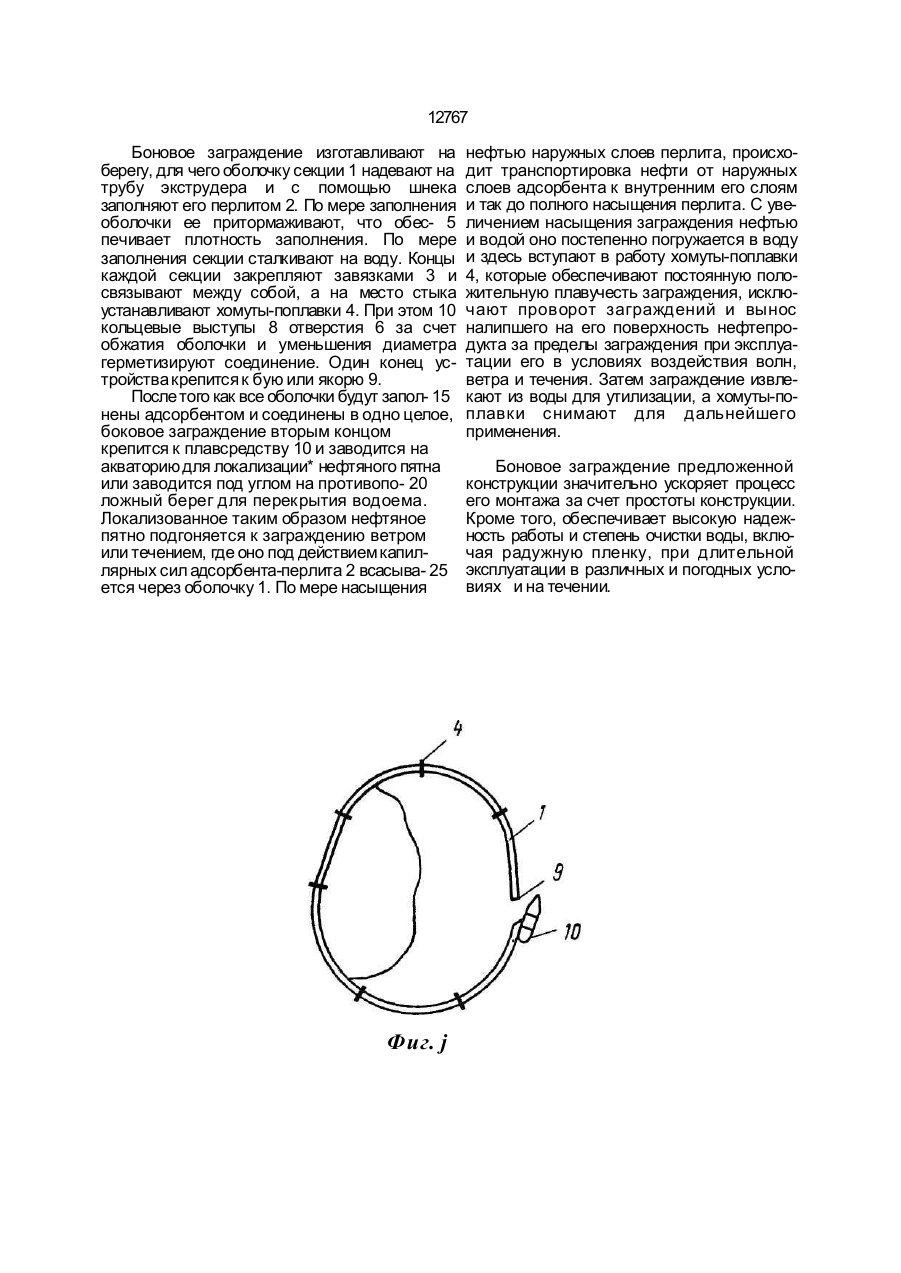

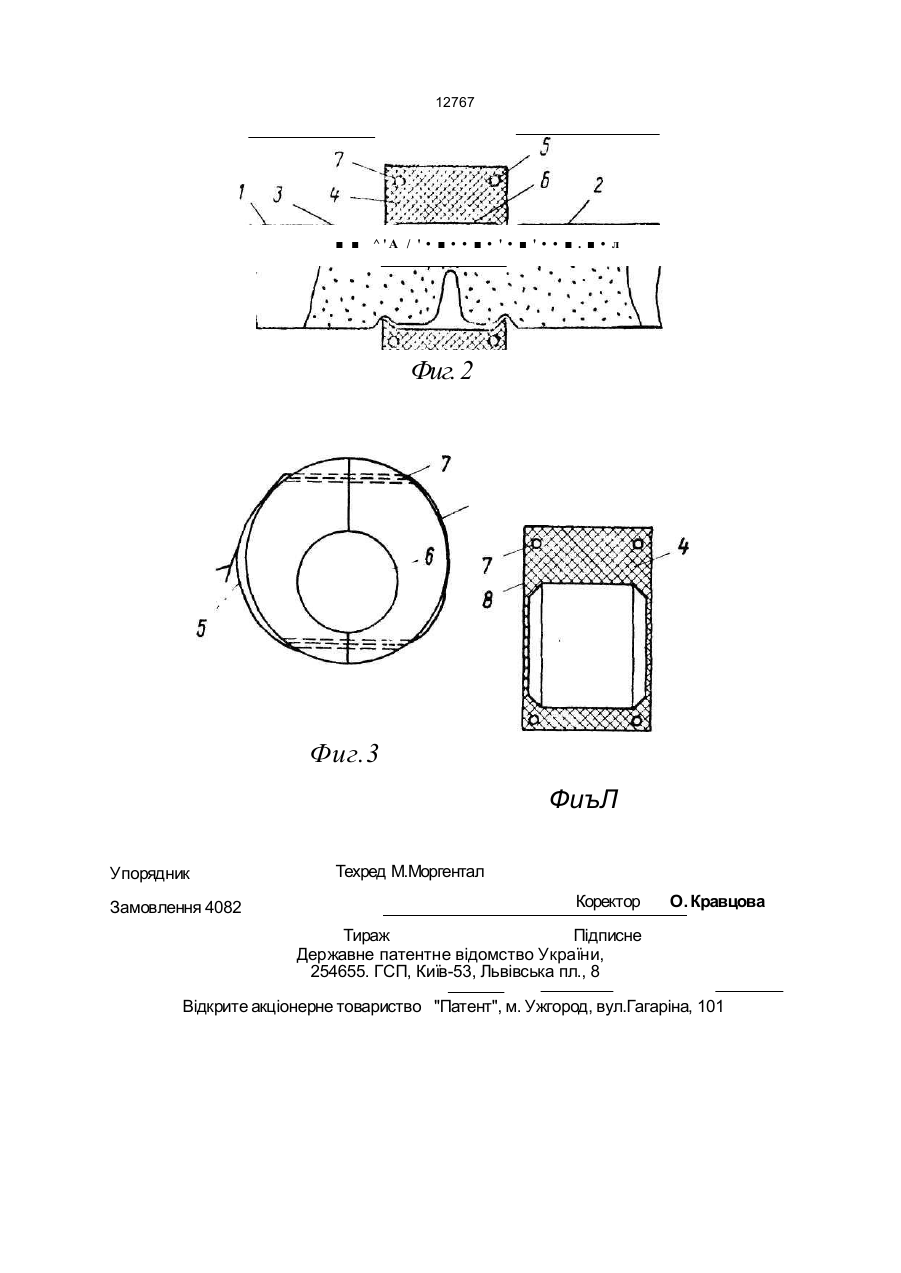

Боновое заграждение, включающее по следовательно соединенные между собой цилиндрические секции, сетчатые оболочки Изобретение относится к устройствам, предназначенным для защиты водной поверхности от нефтяных заграждений. Цель изобретения - упрощение конструкции и повышение эксплуатационных качеств. На фиг.1 изображен общий вид заграждения; на фиг,2 - соединение секций из сетчатой оболочки; на фиг.З - поплавок, вид сбоку; на фиг.4 - разрез А-А на фиг.1. Боновое заграждение содержит секции 1 цилиндрической формы, заполненные сорбентом нефти, имеющим положительную плавучесть, например, перлитом 2. Секции 1 предс тавпяют собой рукава 10 метровой длины, выполненные из нерастворимой в воде и нефти мелкоячеистой (ячейка 0,15-3,0 мм) ткани (стеклоткань, кап которых заполнены материалом, поглощающим нефть, гибкую связь и соединительные хомуты, установленные на наружных поверхностях цилиндрических секций вблизи их торцов, отличающееся тем, что каждый соединительный хомут выполнен в виде разъемного в вертикальной плоскости поплавка со сквозным отверстием, смещенным вниз относительно продольной оси цилиндрической секции, причем у торцев поплавка на кромках отверстия выполнены кольцевые выступы, внутренний диаметр которых меньше наружного диаметра цилиндрической секции, а в теле поплавка перпендикулярно продольной оси цилиндрической секции выполнены сквозные отверстия, через которые пропущена гибкая связь. рон и др.). Торцы рукавов закреплены от просыпания наполнителя завязками 3. В местах соединения секций 1 установлены разъемные в вертикальной плоскости пенопластовые соединительные хомуты 4, разъемные элементы которых стянуты между собой с помощью капронового каната 5. Каждый хомут-поплавок имеет эксцентрично расположенное отверстие 6 для установки на секцию заграждения и отверстия для прохождения гибкой связи каната 5. По краям отверстия 6 выполнены кольцевые выступы 8. внутренний диаметр которых меньше наружного диаметра секций 1. Один конец заграждения прикреплен к якорю или бую 9, другой к плавсредству 10. Плавучесть устройства обеспечивается плавучестью адсорбента (у- 0,1 т/м\ С > ю о О 12767 Боновое заграждение изготавливают на берегу, для чего оболочку секции 1 надевают на трубу экструдера и с помощью шнека заполняют его перлитом 2. По мере заполнения оболочки ее притормаживают, что обес- 5 печивает плотность заполнения. По мере заполнения секции сталкивают на воду. Концы каждой секции закрепляют завязками 3 и связывают между собой, а на место стыка устанавливают хомуты-поплавки 4. При этом 10 кольцевые выступы 8 отверстия 6 за счет обжатия оболочки и уменьшения диаметра герметизируют соединение. Один конец устройства крепится к бую или якорю 9. После того как все оболочки будут запол- 15 нены адсорбентом и соединены в одно целое, боковое заграждение вторым концом крепится к плавсредству 10 и заводится на акваторию для локализации* нефтяного пятна или заводится под углом на противопо- 20 ложный берег для перекрытия водоема. Локализованное таким образом нефтяное пятно подгоняется к заграждению ветром или течением, где оно под действием капиллярных сил адсорбента-перлита 2 всасыва- 25 ется через оболочку 1. По мере насыщения Фиг. j нефтью наружных слоев перлита, происходит транспортировка нефти от наружных слоев адсорбента к внутренним его слоям и так до полного насыщения перлита. С увеличением насыщения заграждения нефтью и водой оно постепенно погружается в воду и здесь вступают в работу хомуты-поплавки 4, которые обеспечивают постоянную положительную плавучесть заграждения, исключают проворот заграждений и вынос налипшего на его поверхность нефтепродукта за пределы заграждения при эксплуатации его в условиях воздействия волн, ветра и течения. Затем заграждение извлекают из воды для утилизации, а хомуты-поплавки снимают для дальнейшего применения. Боновое заграждение предложенной конструкции значительно ускоряет процесс его монтажа за счет простоты конструкции. Кроме того, обеспечивает высокую надежность работы и степень очистки воды, включая радужную пленку, при длительной эксплуатации в различных и погодных условиях и на течении. 12767 ^'А / ' • • • • ' • ' • • . • л Фиг. 2 Фиг.3 ФиъЛ Упорядник Замовлення 4082 Техред М.Моргентал Коректор О. Кравцова Тираж Підписне Державне патентне відомство України, 254655. ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
