Пристрій для завантаження

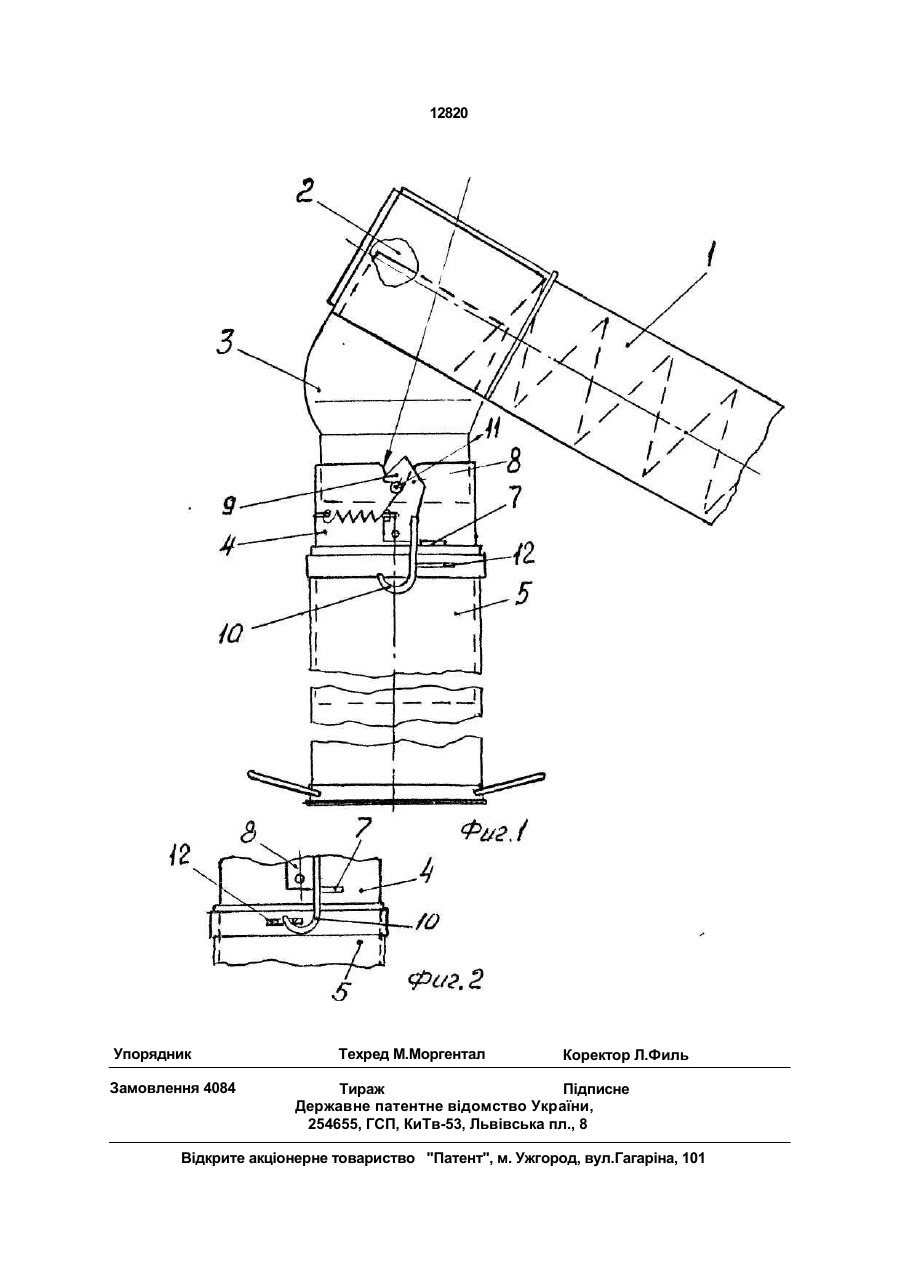

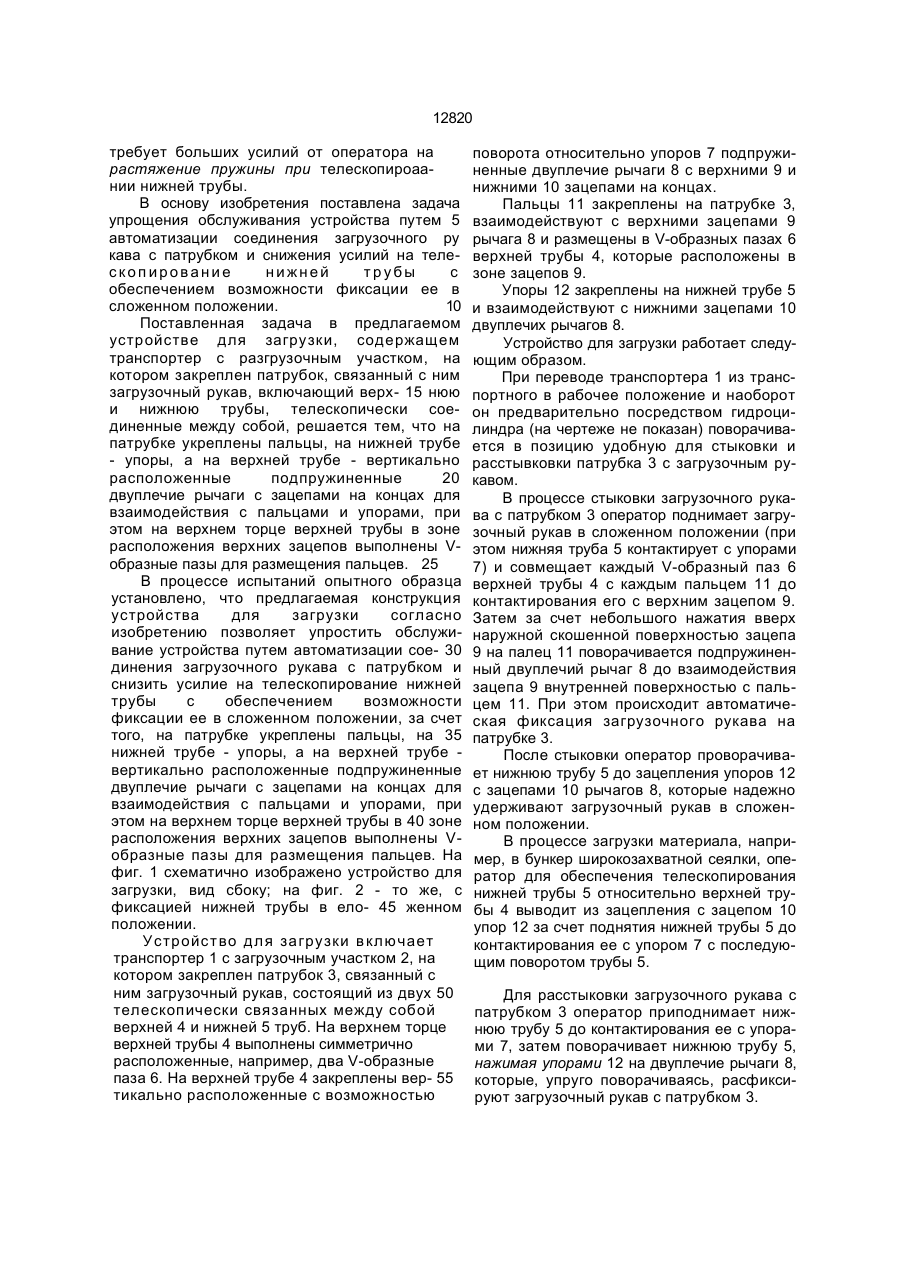

Устройство для загрузки, содержащее транспортер с разгрузочным участком, на котором закреплен патрубок, связанный с ним загрузочный рукав, включающий верхнюю и нижнюю трубы, телескопически соединенные между собой, о т л и ч а ю щ е е с я тем, что на патрубке укреплены пальцы, на нижней трубе - упоры, а на верхней трубе вертикально расположенные подпружиненные двуплечие рычаги с зацепами на концах для взаимодействия с пальцами и упорами, при этом на верхнем торце верхней трубы в зоне расположения верхних зацепов выполнены V-образные пазы для размещения пальцев. точно устанавливаться над окном бункера сеялки, что связано с затратой дополнительного времени, в итоге снижается производительность. Наиболее близким к заявляемому является устройство, включающее загрузочный транспортер с выгрузной горловиной, на которой закреплен патрубок с загрузочным рукавом, состоящим из двух телескопически связанных между собой и подпружиненных верхней и нижней труб [2]. Однако недостатком такого устройства является большая затрата времени на соединение и рассоединение загрузочного рукава с патрубком при переводе устройства в рабочее и транспортное положение, кроме того, расположение пружины между верхней и нижней удлиненными трубами усложняют обслуживание в связи с тем, что С > го со ю о о 12820 требует больших усилий от оператора на растяжение пружины при телескопироаании нижней трубы. В основу изобретения поставлена задача упрощения обслуживания устройства путем 5 автоматизации соединения загрузочного ру кава с патрубком и снижения усилий на телескопирование нижней трубы с обеспечением возможности фиксации ее в сложенном положении. 10 Поставленная задача в предлагаемом устройстве для загрузки, содержащем транспортер с разгрузочным участком, на котором закреплен патрубок, связанный с ним загрузочный рукав, включающий верх- 15 нюю и нижнюю трубы, телескопически соединенные между собой, решается тем, что на патрубке укреплены пальцы, на нижней трубе - упоры, а на верхней трубе - вертикально расположенные подпружиненные 20 двуплечие рычаги с зацепами на концах для взаимодействия с пальцами и упорами, при этом на верхнем торце верхней трубы в зоне расположения верхних зацепов выполнены Vобразные пазы для размещения пальцев. 25 В процессе испытаний опытного образца установлено, что предлагаемая конструкция устройства для загрузки согласно изобретению позволяет упростить обслуживание устройства путем автоматизации сое- 30 динения загрузочного рукава с патрубком и снизить усилие на телескопирование нижней трубы с обеспечением возможности фиксации ее в сложенном положении, за счет того, на патрубке укреплены пальцы, на 35 нижней трубе - упоры, а на верхней трубе вертикально расположенные подпружиненные двуплечие рычаги с зацепами на концах для взаимодействия с пальцами и упорами, при этом на верхнем торце верхней трубы в 40 зоне расположения верхних зацепов выполнены Vобразные пазы для размещения пальцев. На фиг. 1 схематично изображено устройство для загрузки, вид сбоку; на фиг. 2 - то же, с фиксацией нижней трубы в ело- 45 женном положении. У стройс т во д л я загрузки в кл ю чает транспортер 1 с загрузочным участком 2, на котором закреплен патрубок 3, связанный с ним загрузочный рукав, состоящий из двух 50 телескопически связанных между собой верхней 4 и нижней 5 труб. На верхнем торце верхней трубы 4 выполнены симметрично расположенные, например, два V-образные паза 6. На верхней трубе 4 закреплены вер- 55 тикально расположенные с возможностью поворота относительно упоров 7 подпружиненные двуплечие рычаги 8 с верхними 9 и нижними 10 зацепами на концах. Пальцы 11 закреплены на патрубке 3, взаимодействуют с верхними зацепами 9 рычага 8 и размещены в V-образных пазах 6 верхней трубы 4, которые расположены в зоне зацепов 9. Упоры 12 закреплены на нижней трубе 5 и взаимодействуют с нижними зацепами 10 двуплечих рычагов 8. Устройство для загрузки работает следующим образом. При переводе транспортера 1 из транспортного в рабочее положение и наоборот он предварительно посредством гидроцилиндра (на чертеже не показан) поворачивается в позицию удобную для стыковки и расстывковки патрубка 3 с загрузочным рукавом. В процессе стыковки загрузочного рукава с патрубком 3 оператор поднимает загрузочный рукав в сложенном положении (при этом нижняя труба 5 контактирует с упорами 7) и совмещает каждый V-образный паз 6 верхней трубы 4 с каждым пальцем 11 до контактирования его с верхним зацепом 9. Затем за счет небольшого нажатия вверх наружной скошенной поверхностью зацепа 9 на палец 11 поворачивается подпружиненный двуплечий рычаг 8 до взаимодействия зацепа 9 внутренней поверхностью с пальцем 11. При этом происходит автоматическая фиксация загрузочного рукава на патрубке 3. После стыковки оператор проворачивает нижнюю трубу 5 до зацепления упоров 12 с зацепами 10 рычагов 8, которые надежно удерживают загрузочный рукав в сложенном положении. В процессе загрузки материала, например, в бункер широкозахватной сеялки, оператор для обеспечения телескопирования нижней трубы 5 относительно верхней трубы 4 выводит из зацепления с зацепом 10 упор 12 за счет поднятия нижней трубы 5 до контактирования ее с упором 7 с последующим поворотом трубы 5. Для расстыковки загрузочного рукава с патрубком 3 оператор приподнимает нижнюю трубу 5 до контактирования ее с упорами 7, затем поворачивает нижнюю трубу 5, нажимая упорами 12 на двуплечие рычаги 8, которые, упруго поворачиваясь, расфиксируют загрузочный рукав с патрубком 3. 12820 Упорядник Замовлення 4084 Техред М.Моргентал Коректор Л.Филь Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
