Пристрій для сушіння плескатих виробів

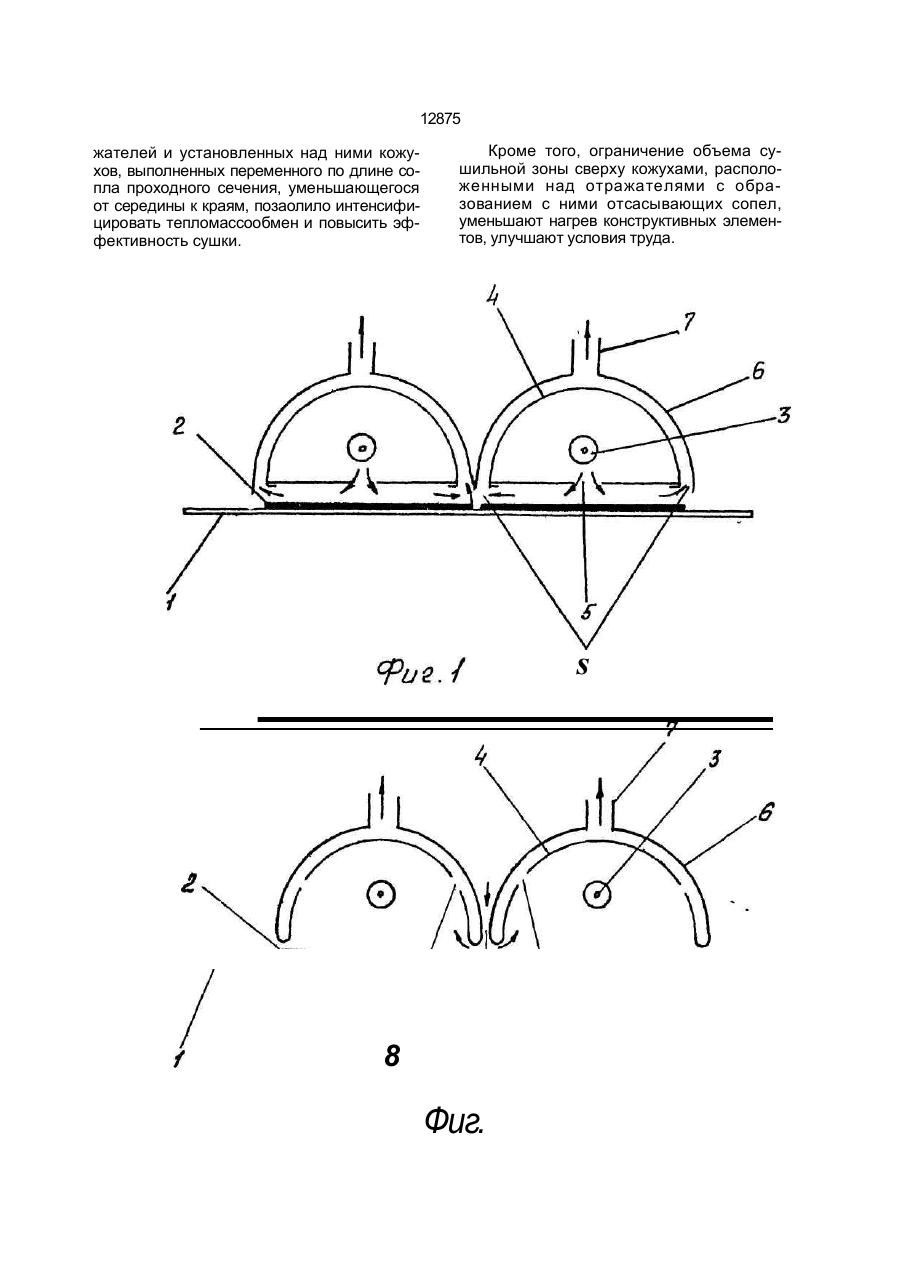

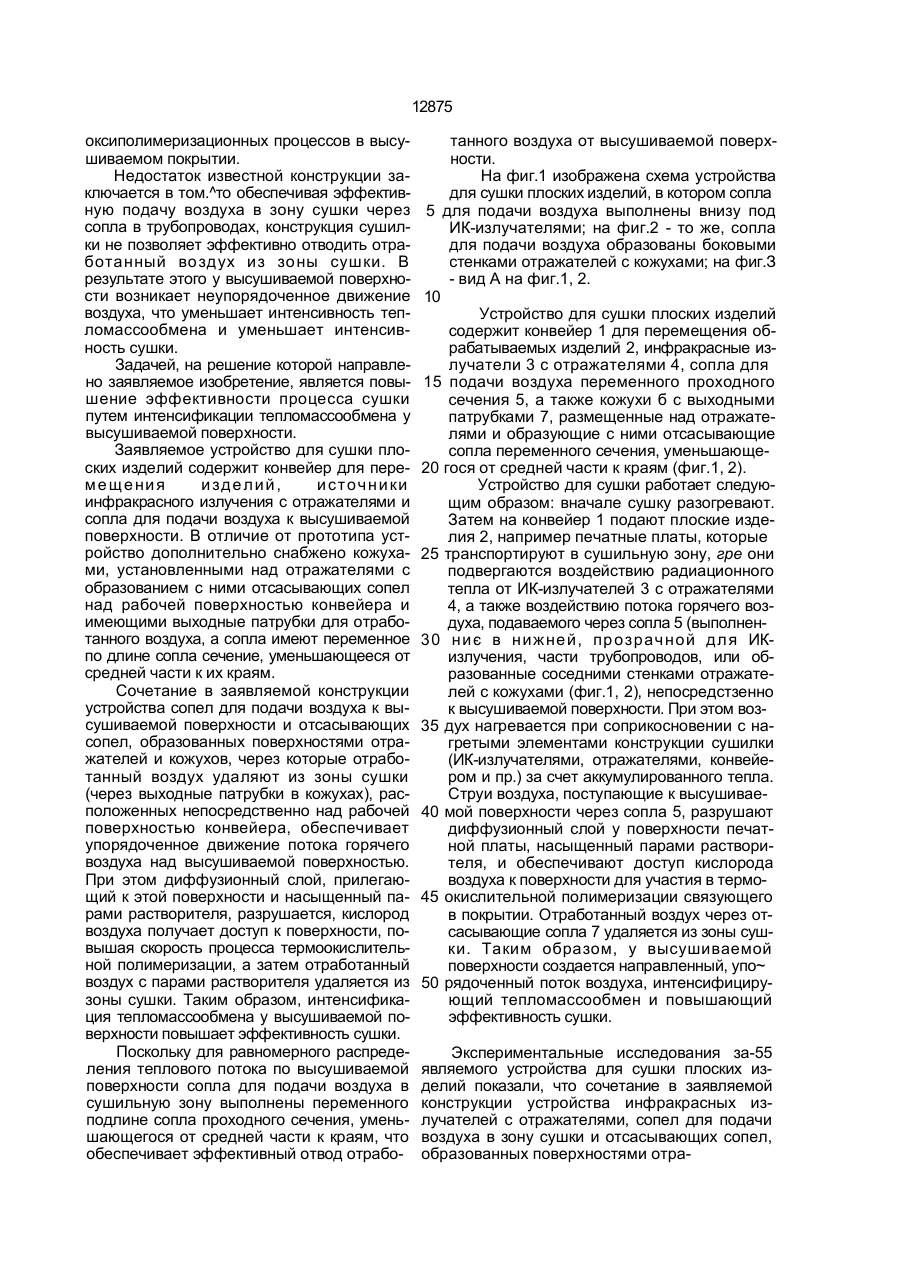

Устройство для сушки плоских изделий, содержащее конвейєр для перемещения изделий, источники ИК-излучения с отражател я ми и соп л а дл я п од ачи возд ух а к высушиваемой поверхности, о т л и ч а ю щееся тем, что устройство дополнительно снабжено кожухами, установленными над отражателями с образованием с ними отсасывающих сопел над рабочей поверхностью конвейера и имеющими выходные патрубки для отработанного воздуха, при этом каждое сопло выполнено с переменным по его длине проходным сечением, уменьшающимся от его средней части к краям. С > Изобретение относится к сушке плоских запечатанных материалов, например печатных плат, и может быть использовано в электрорадиопромышленности, полиграфии, текстильной, бумагоделательной, химической и других областях. Известно устройство для сушки плоских изделий [1], содержащее конвейер для перемещения обрабатываемых изделий и расположенные над ним стержневые инфракрасные излучатели с рефлекторами, образующими между собой щелевые сопла переменного по длине сопла сечения для подачи воздуха в зону сушки. Недостатком известного устройства ясляется низкая интенсивность тепломассообмена у высушиваемой поверхности вследствие невысокой скорости подачи воздуха к поверхности и отсутствия эффективного отвода отработанного теплоносителя (воздуха) от нее. Наиболее близким по технической сущности и достигаемому положительному эффекту к заявляемому является устройство для сушки плоских изделий, например печатных плат [2]. Устройство содержит конвейер для п еремещен ия изд ел ий, инфракрасные излучатели с отражателями и сопла переменного сечения для подачи воздуха к высушиваемой поверхности, причем сопла выполнены в нижней, прозрачной для инфракрасного излучения, части трубопровода, внутри которого расположен излучатель. Комбинированный термора- диационно-конвективный тепловой поток, в котором ИК-излучение и горячий воздух одновременно воздействуют на любой участок высушиваемого материала, высокая скорость потока воздуха, подаваемого к высушиваемой поверхности, обеспечивает поступление в зону сушки достаточного количества тепла и кислорода воздуха для осущостоления термо со О1 п 12875 оксиполимеризационных процессов в высушиваемом покрытии. Недостаток известной конструкции заключается в том.^то обеспечивая эффективную подачу воздуха в зону сушки через сопла в трубопроводах, конструкция сушилки не позволяет эффективно отводить отработанный воздух из зоны сушки. В результате этого у высушиваемой поверхности возникает неупорядоченное движение воздуха, что уменьшает интенсивность тепломассообмена и уменьшает интенсивность сушки. Задачей, на решение которой направлено заявляемое изобретение, является повышение эффективности процесса сушки путем интенсификации тепломассообмена у высушиваемой поверхности. Заявляемое устройство для сушки плоских изделий содержит конвейер для перемещения изделий, источники инфракрасного излучения с отражателями и сопла для подачи воздуха к высушиваемой поверхности. В отличие от прототипа устройство дополнительно снабжено кожухами, установленными над отражателями с образованием с ними отсасывающих сопел над рабочей поверхностью конвейера и имеющими выходные патрубки для отработанного воздуха, а сопла имеют переменное по длине сопла сечение, уменьшающееся от средней части к их краям. Сочетание в заявляемой конструкции устройства сопел для подачи воздуха к высушиваемой поверхности и отсасывающих сопел, образованных поверхностями отражателей и кожухов, через которые отработанный воздух удаляют из зоны сушки (через выходные патрубки в кожухах), расположенных непосредственно над рабочей поверхностью конвейера, обеспечивает упорядоченное движение потока горячего воздуха над высушиваемой поверхностью. При этом диффузионный слой, прилегающий к этой поверхности и насыщенный парами растворителя, разрушается, кислород воздуха получает доступ к поверхности, повышая скорость процесса термоокислительной полимеризации, а затем отработанный воздух с парами растворителя удаляется из зоны сушки. Таким образом, интенсификация тепломассообмена у высушиваемой поверхности повышает эффективность сушки. Поскольку для равномерного распределения теплового потока по высушиваемой поверхности сопла для подачи воздуха в сушильную зону выполнены переменного подлине сопла проходного сечения, уменьшающегося от средней части к краям, что обеспечивает эффективный отвод отрабо танного воздуха от высушиваемой поверхности. На фиг.1 изображена схема устройства для сушки плоских изделий, в котором сопла 5 для подачи воздуха выполнены внизу под ИК-излучателями; на фиг.2 - то же, сопла для подачи воздуха образованы боковыми стенками отражателей с кожухами; на фиг.З - вид А на фиг.1, 2. 10 Устройство для сушки плоских изделий содержит конвейер 1 для перемещения обрабатываемых изделий 2, инфракрасные излучатели 3 с отражателями 4, сопла для 15 подачи воздуха переменного проходного сечения 5, а также кожухи б с выходными патрубками 7, размещенные над отражателями и образующие с ними отсасывающие сопла переменного сечения, уменьшающе20 гося от средней части к краям (фиг.1, 2). Устройство для сушки работает следующим образом: вначале сушку разогревают. Затем на конвейер 1 подают плоские изделия 2, например печатные платы, которые 25 транспортируют в сушильную зону, гре они подвергаются воздействию радиационного тепла от ИК-излучателей 3 с отражателями 4, а также воздействию потока горячего воздуха, подаваемого через сопла 5 (выполнен30 ниє в нижней, прозрачной для ИКизлучения, части трубопроводов, или образованные соседними стенками отражателей с кожухами (фиг.1, 2), непосредстзенно к высушиваемой поверхности. При этом воз35 дух нагревается при соприкосновении с нагретыми элементами конструкции сушилки (ИК-излучателями, отражателями, конвейером и пр.) за счет аккумулированного тепла. Струи воздуха, поступающие к высушивае40 мой поверхности через сопла 5, разрушают диффузионный слой у поверхности печатной платы, насыщенный парами растворителя, и обеспечивают доступ кислорода воздуха к поверхности для участия в термо45 окислительной полимеризации связующего в покрытии. Отработанный воздух через отсасывающие сопла 7 удаляется из зоны сушки. Таким образом, у высушиваемой поверхности создается направленный, упо~ 50 рядоченный поток воздуха, интенсифицирующий тепломассообмен и повышающий эффективность сушки. Экспериментальные исследования за-55 являемого устройства для сушки плоских изделий показали, что сочетание в заявляемой конструкции устройства инфракрасных излучателей с отражателями, сопел для подачи воздуха в зону сушки и отсасывающих сопел, образованных поверхностями отра 12875 жателей и установленных над ними кожухов, выполненных переменного по длине сопла проходного сечения, уменьшающегося от середины к краям, позаолило интенсифицировать тепломассообмен и повысить эффективность сушки. Кроме того, ограничение объема сушильной зоны сверху кожухами, расположенными над отражателями с образованием с ними отсасывающих сопел, уменьшают нагрев конструктивных элементов, улучшают условия труда. s 8 Фиг. 12875 ВиВД Фиг. З Упорядник Замовлення 4087 Техред М.Моргентал Коректор О. Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська лл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
