Пасова зубчаста передача

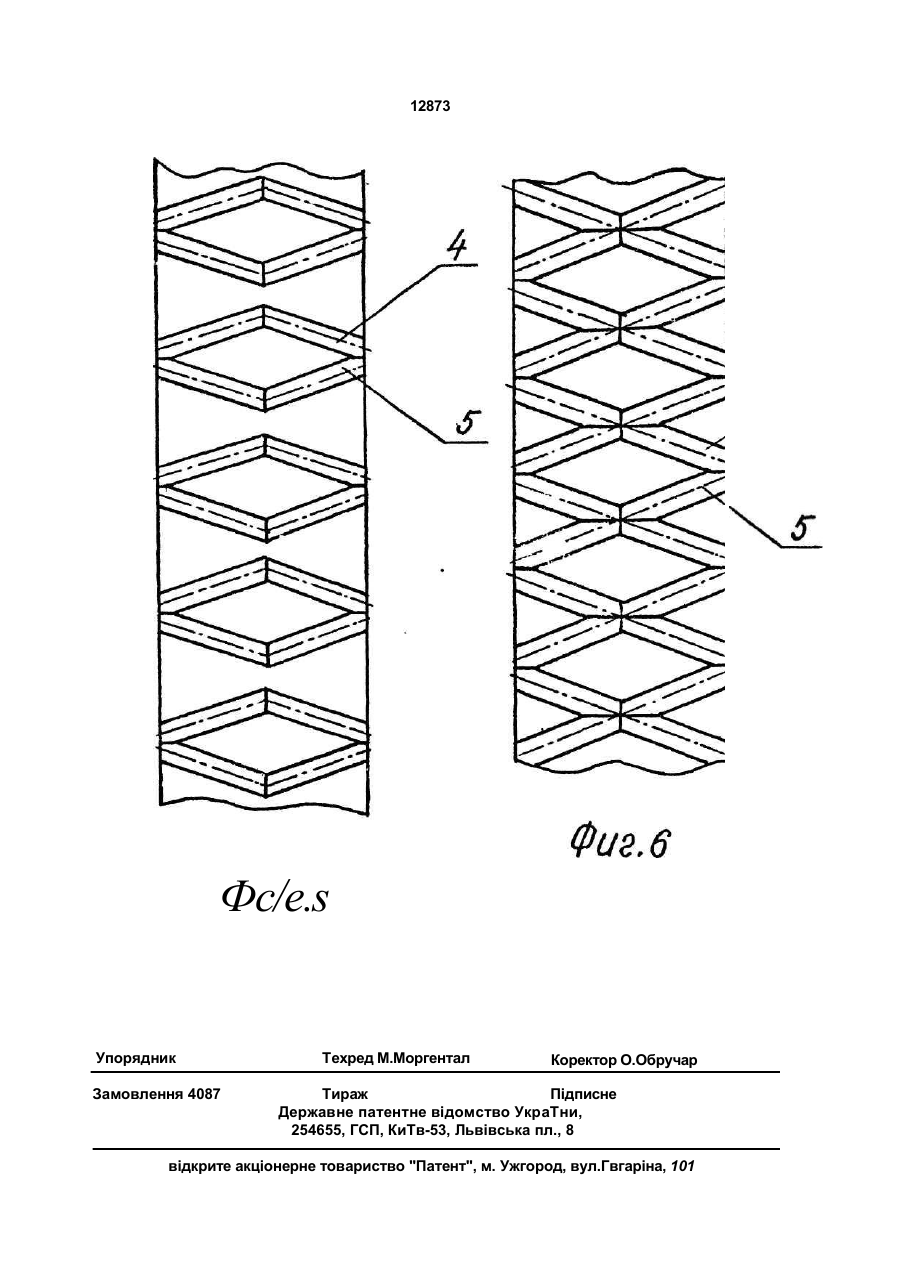

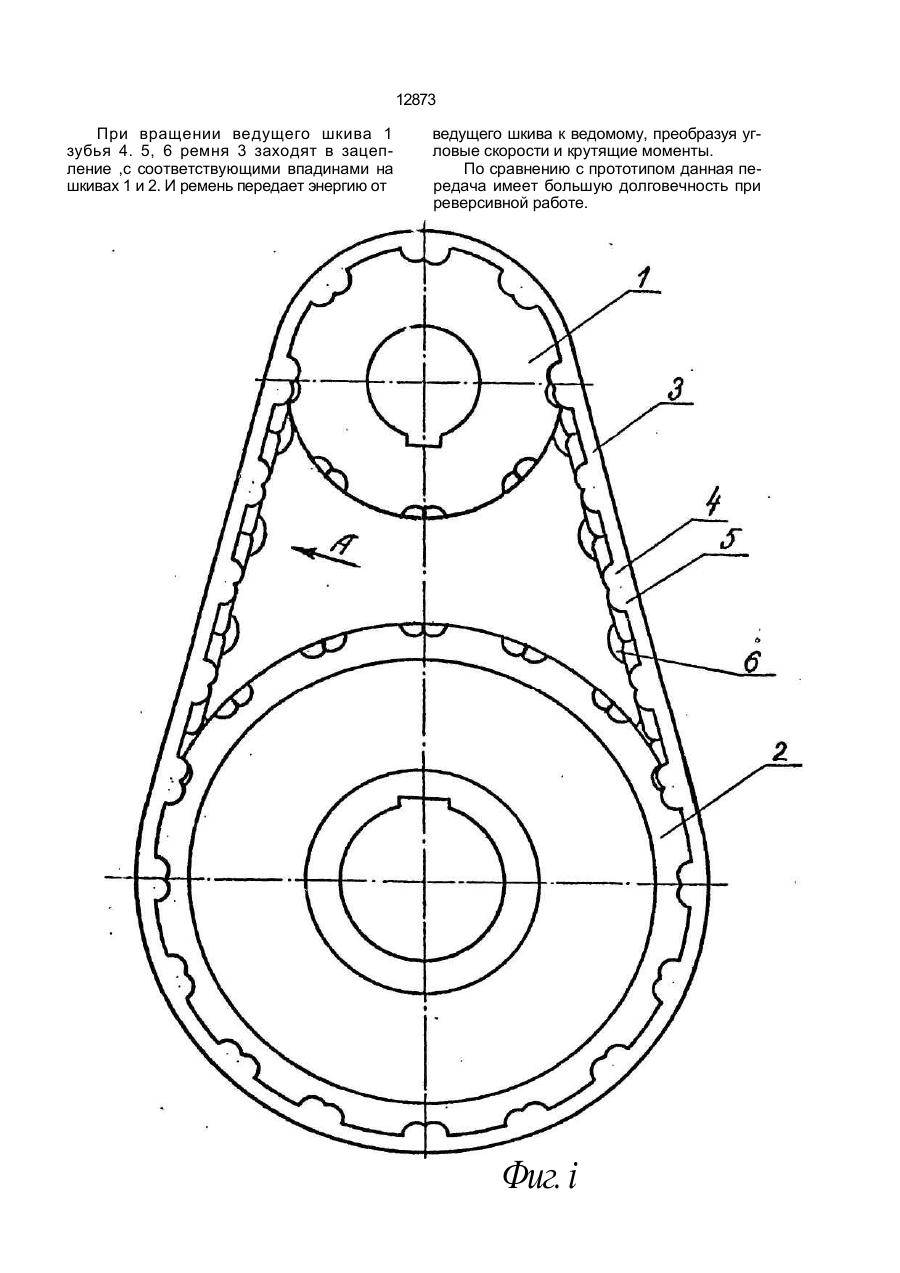

Ременная зубчатая передача, содержащая ведущий и ведомый шкивы, охватывающий их бесконечный зубчатый ремень с зубьями, взаимодействующими с соответствующими впадинами на шкивах, о т л и ч а ю щ а я с я тем, что зубья на ремне выполнены шевронными, поочередно ориентированы в противоположные стороны и соединены между собой или на торцах, или в средней части ремня, или на торцах и в средней части ремня, а впадины на шкивах выполнены соответственно зубьям ремня. Изобретение относится к области передач вращательного движения, и служит для преобразования угловых скоростей и крутящих моментов. Предпочтительные области применения: тяжелое машиностроение, станкостроение, сельскохозяйственное машиностроение, нефтяная и газовая промышленность и другие. Целью данного изобретения является повышение долговечности передачи при реверсивной работе. На фиг..1 показана данная передача. Она включает ведущий и ведомый шкивы 1 и 2, бесконечный ремень 3 с чередующимися шевронными зубьями 4 и 5 противоположной ориентации и сочленяющий сферический элемент 6. На фиг.2 показан вид на рабочую поверхность ремня. Сочлененные в торцах и в вершинах шевронные зубья образуют замкнутую цепь, обеспечивающую повышение нагрузки за счет частичного перекладывания нагружения зуба иа сочлененные с ним смежные зубья. С другой стороны такай схема расположения элементов зацепления дает повышение нагрузки за счет увеличения поперечного сечения ремня. На фиг.З показано поперечное сечение Б-Б ремня 3. Здесь позицией 7 показан металлотрос, обеспечивающий жесткость ремня и постоянство шага его зубьев. На фиг.4 показан вариант ремня с шевронными зубьями, сочлененными только в вершинах. На фиг.5 показан вариант ремня с шевронными зубьями, сочлененными только в торцах. Варианты ремня на фиг.4 и 5 предпочтительны в передачах с малыми диаметрами шкивов, так как промежутки между парами сочлененных зубьев обусловливают меньший изгибающий момент по сравнению с ремнем на фиг.2. Тип ремня на фиг.2 предпочтителен для больших диаметров ведущего шкива, т.е. в крупногабаритных передачах. Иа фиг.6 показан вариант ремня с шевронными зубьями, сочлененными в торцах и вершинах без сферических элементов. Передача работает следующим образом. ю ОО 12873 При вращении ведущего шкива 1 зубья 4. 5, 6 ремня 3 заходят в зацепление ,с соответствующими впадинами на шкивах 1 и 2. И ремень передает энергию от ведущего шкива к ведомому, преобразуя угловые скорости и крутящие моменты. По сравнению с прототипом данная передача имеет большую долговечность при реверсивной работе. Фиг. і z гіш 12873 Фс/e.s Упорядник Замовлення 4087 Техред М.Моргентал Коректор О.Обручар Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, КиТв-53, Львівська пл., 8 відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гвгаріна, 101
