Секція механізованого кріплення

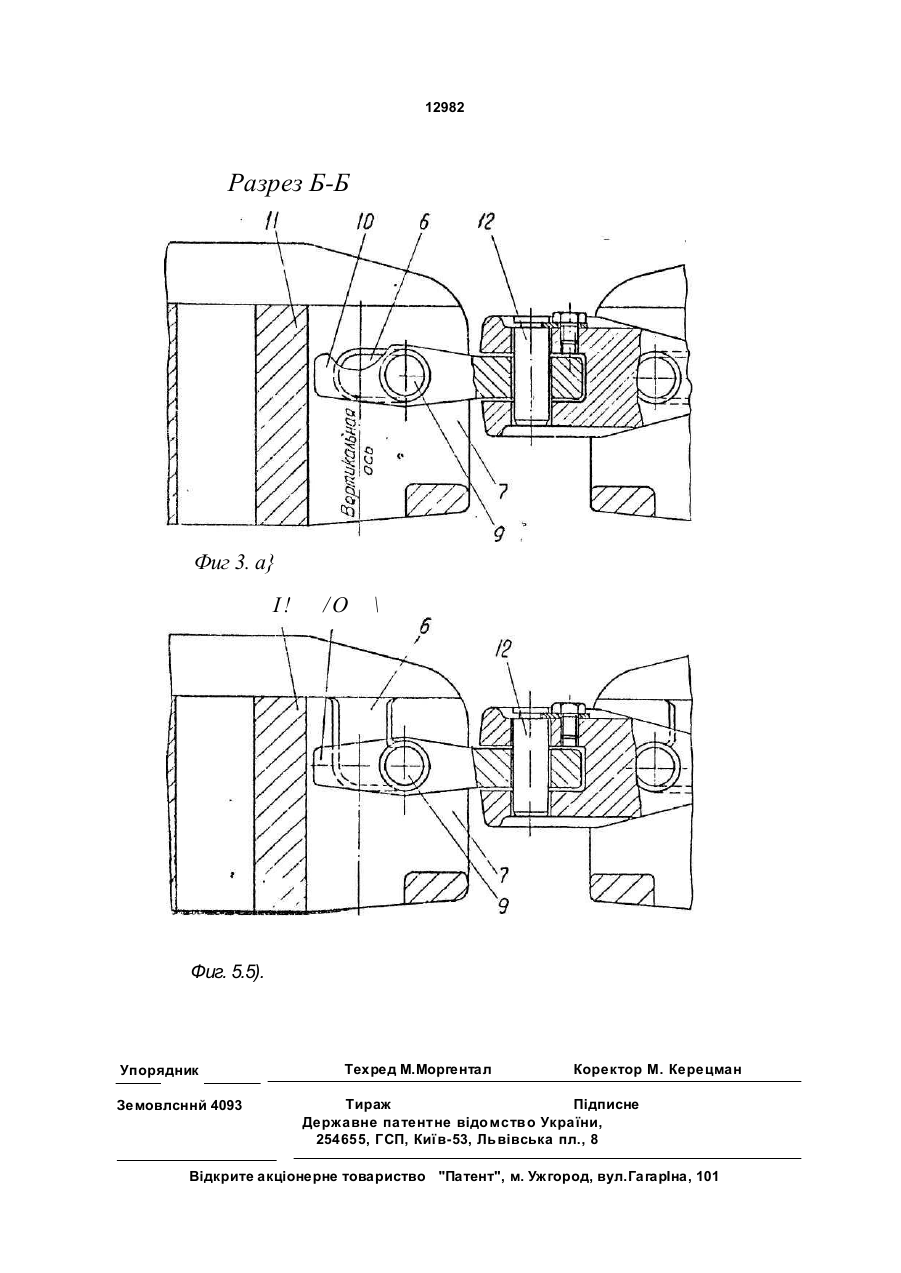

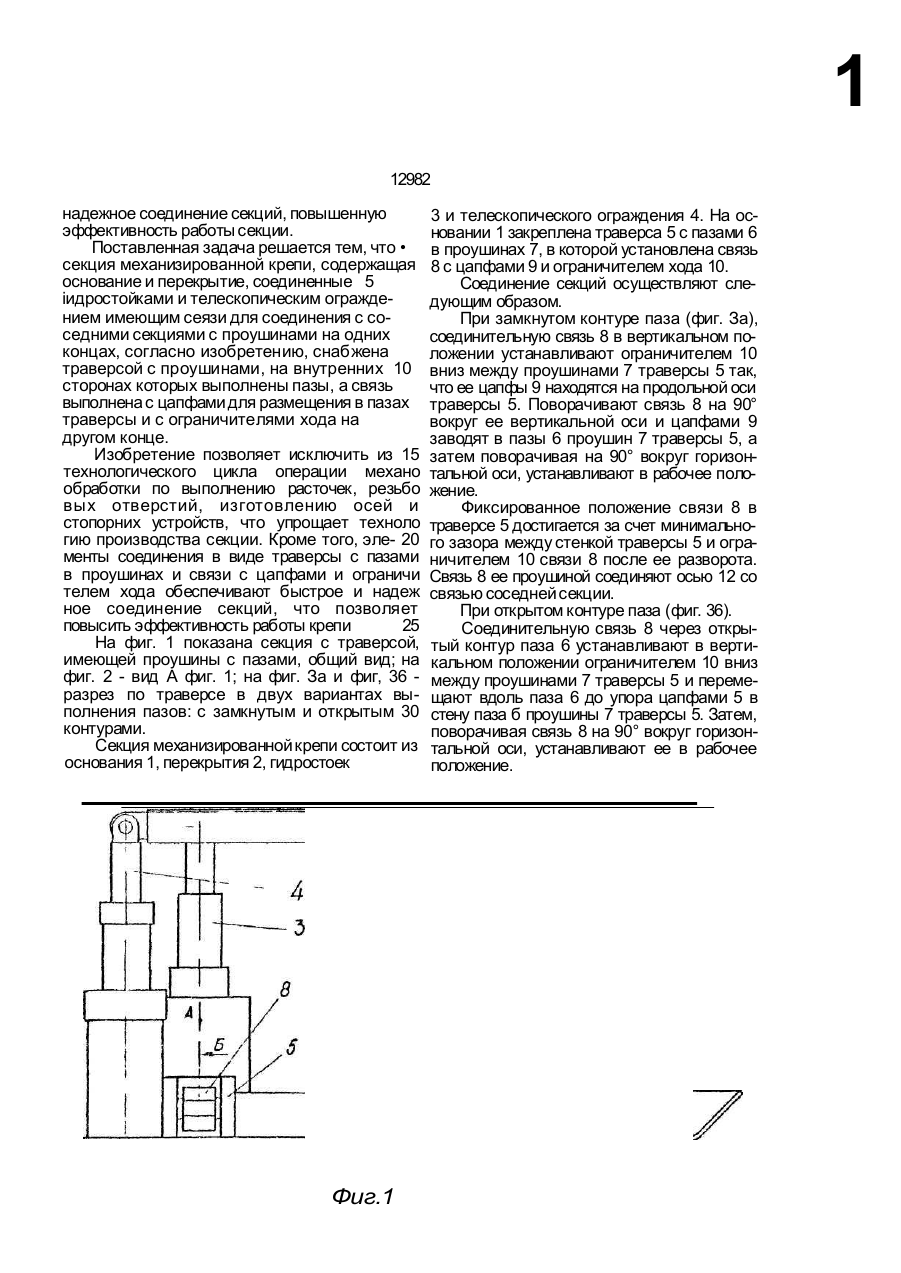

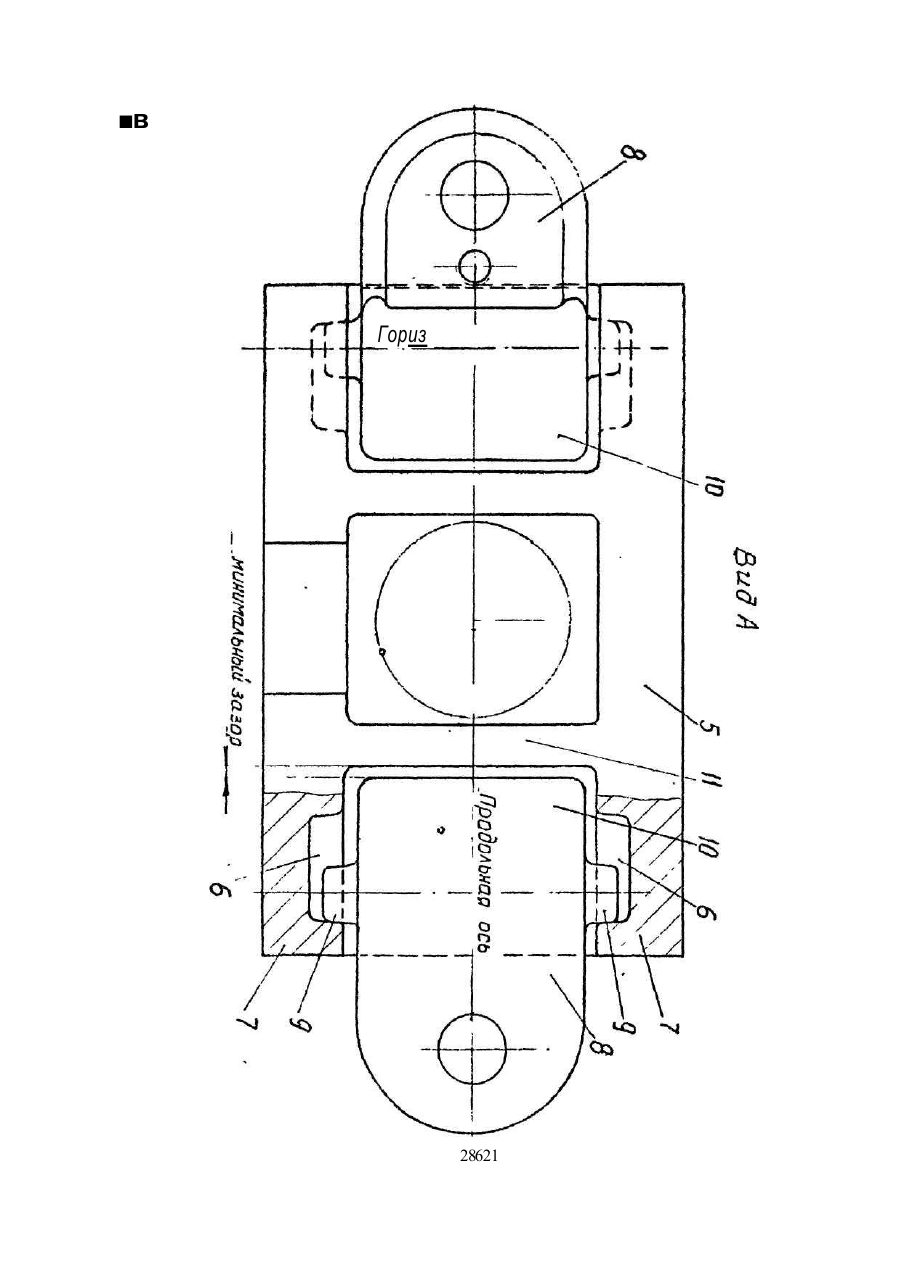

Секция механизированной крепи, содержащая основание и перекрытие, соединенные гидростойками и телескопическим ограждением, имеющим связи для соединения с соседними секциями с проушинами на одних концах, о т л и ч а ю щ а я с я тем, что она снабжена траверсой с проушинами, на внутренних сторонах которых выполнены пазы, а связь выполнена с цапфами для размещения в пазах траверсы и с ограничителем хода на другом конце, изготовлении того и другого элемента требуется расточка отверстий в проушинах для фиксации осей стопорными планками, изгог товление осей с резьбовыми отверстиями для их извлечения с помощью съемника, изготавливаемого для этих целей. Кроме того, к недостаткам такой конструкции соединения секций, как показала практика эксплуатации, следует отнести деформации соединительных осей и отрыв болтов стопорной планки при передвижке секций, что приводит к снижению эффективности работы крепи, к большим затратам времени при производстве монтажно-демонтажных работ. В основу изобретения поставлена задача - создать такую секцию механизированной крепи, в которой новая форма выполнения связи с соседними секциями обеспечивает более простую технологию изготовления этих элементов, более быстрое и с > ю о сю ю о 1 12982 надежное соединение секций, повышенную эффективность работы секции. Поставленная задача решается тем, что • секция механизированной крепи, содержащая основание и перекрытие, соединенные 5 іидростойками и телескопическим ограждением имеющим сеязи для соединения с соседними секциями с проушинами на одних концах, согласно изобретению, снабжена траверсой с проушинами, на внутренних 10 сторонах которых выполнены пазы, а связь выполнена с цапфами для размещения в пазах траверсы и с ограничителями хода на другом конце. Изобретение позволяет исключить из 15 технологического цикла операции механо обработки по выполнению расточек, резьбо вых отверстий, изготовлению осей и стопорних устройств, что упрощает техноло гию производства секции. Кроме того, эле- 20 менты соединения в виде траверсы с пазами в проушинах и связи с цапфами и ограничи телем хода обеспечивают быстрое и надеж ное соединение секций, что позволяет повысить эффективность работы крепи 25 На фиг. 1 показана секция с траверсой, имеющей проушины с пазами, общий вид; на фиг. 2 - вид А фиг. 1; на фиг. За и фиг, 36 разрез по траверсе в двух вариантах выполнения пазов: с замкнутым и открытым 30 контурами. Секция механизированной крепи состоит из основания 1, перекрытия 2, гидростоек Фиг.1 3 и телескопического ограждения 4. На основании 1 закреплена траверса 5 с пазами 6 в проушинах 7, в которой установлена связь 8 с цапфами 9 и ограничителем хода 10. Соединение секций осуществляют следующим образом. При замкнутом контуре паза (фиг. За), соединительную связь 8 в вертикальном положении устанавливают ограничителем 10 вниз между проушинами 7 траверсы 5 так, что ее цапфы 9 находятся на продольной оси траверсы 5. Поворачивают связь 8 на 90° вокруг ее вертикальной оси и цапфами 9 заводят в пазы 6 проушин 7 траверсы 5, а затем поворачивая на 90° вокруг горизонтальной оси, устанавливают в рабочее положение. Фиксированное положение связи 8 в траверсе 5 достигается за счет минимального зазора между стенкой траверсы 5 и ограничителем 10 связи 8 после ее разворота. Связь 8 ее проушиной соединяют осью 12 со связью соседней секции. При открытом контуре паза (фиг. 36). Соединительную связь 8 через открытый контур паза 6 устанавливают в вертикальном положении ограничителем 10 вниз между проушинами 7 траверсы 5 и перемещают вдоль паза 6 до упора цапфами 5 в стену паза б проушины 7 траверсы 5. Затем, поворачивая связь 8 на 90° вокруг горизонтальной оси, устанавливают ее в рабочее положение. в Гориз 28621 12982 Разрез Б-Б Фиг 3. а} І! /О \ Фиг. 5.5). Упорядник Земовлсннй 4093 Техред М.Моргентал Коректор М. Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП, Киї в-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
