Герметичний холодильний компресор

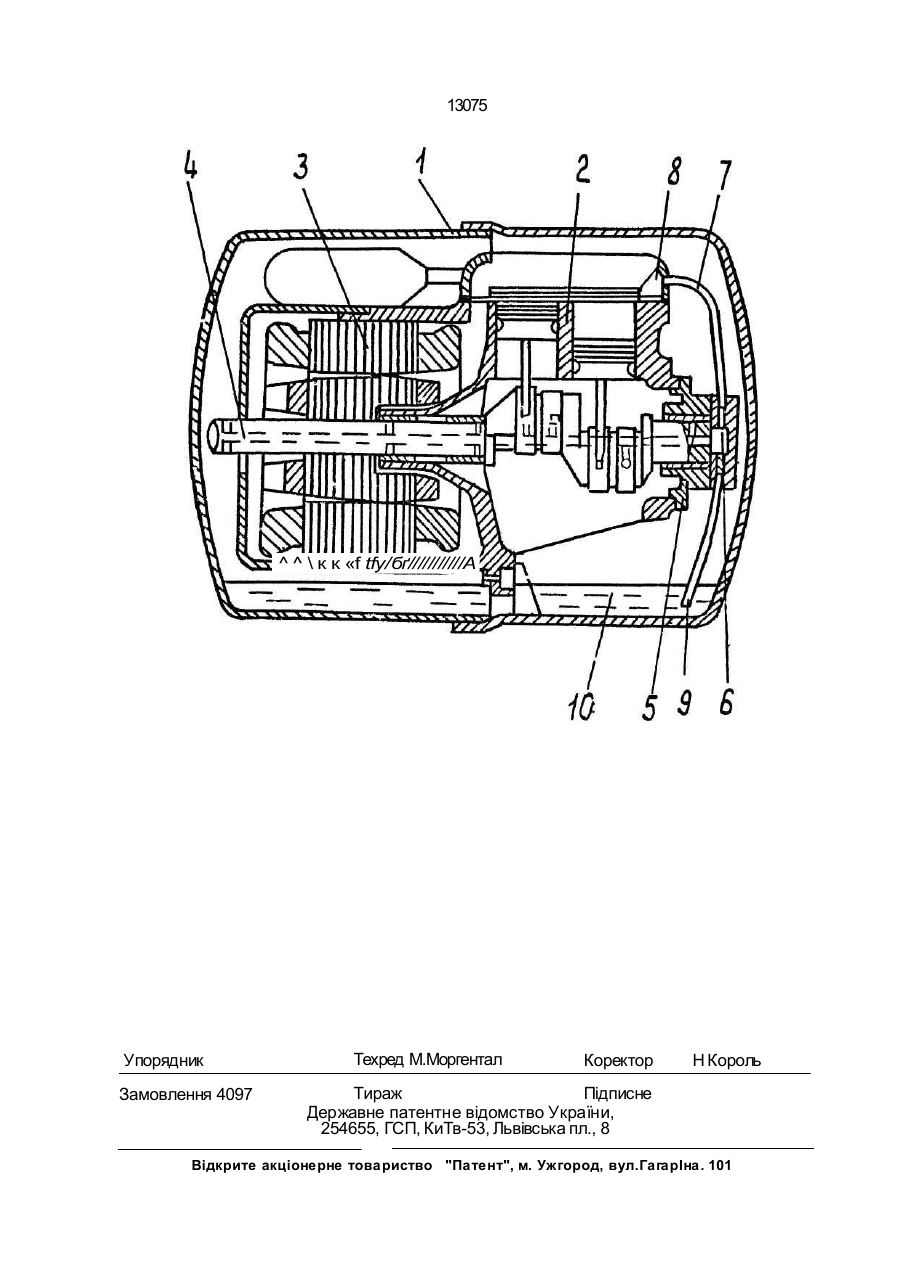

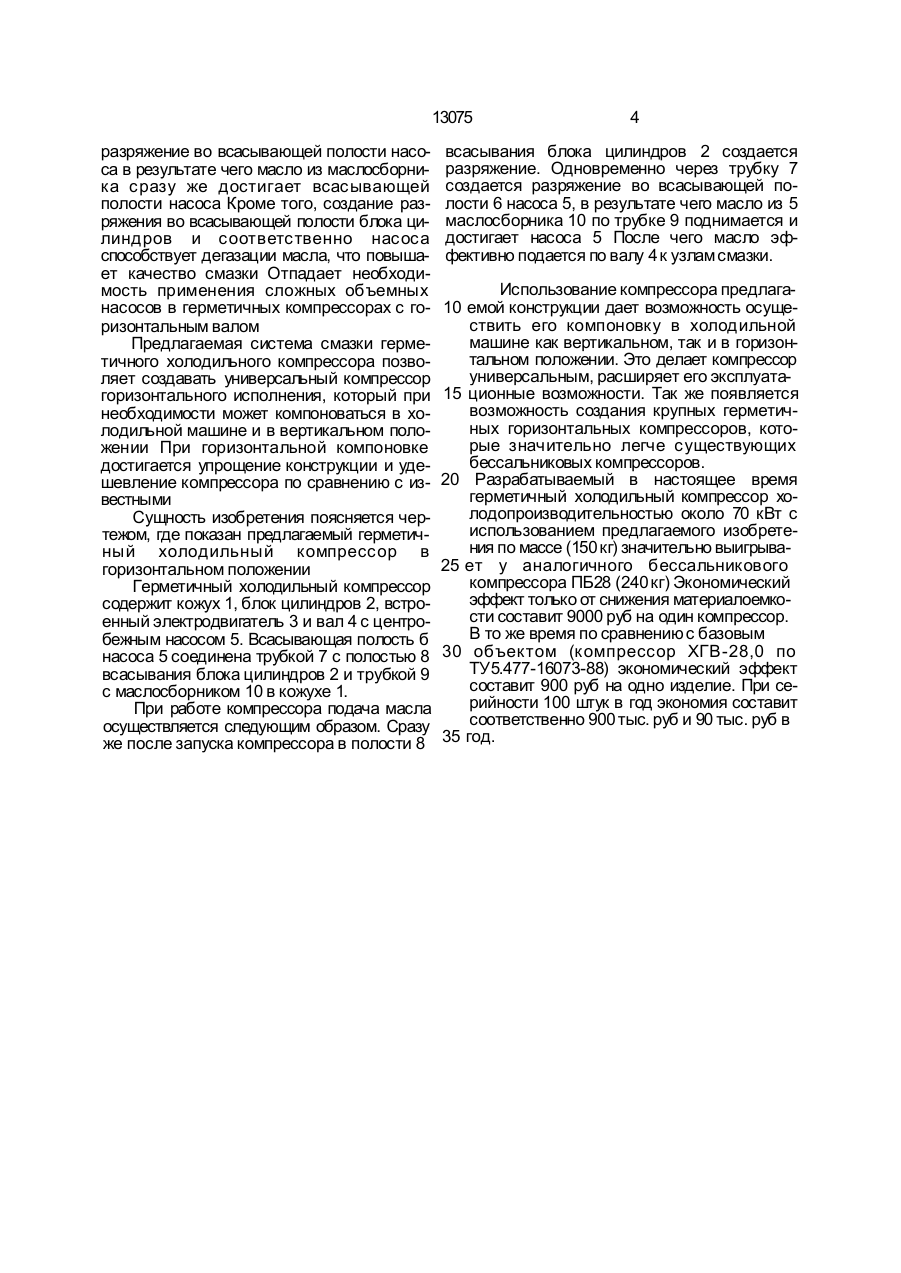

Герметичный холодильный компрессор, содержащий кожух и размещенный в нем блок цилиндров со встроенным эпектродвигателем, валом и совмещенным с ним центробежным насосом, всасывающая полость которого соединена с маслосборником, о тл и ч а ю щ и й с я тем, что всасывающая полость центробежного насоса дополнительно соединена с полостью всасывания блока цилиндров. С > Изобретение относится к области компрессоростроения и касается, в частности, герметичных компрессоров преимущественно для малых холодильных машин. Известен герметичный холодильный компрессор, принятый в качестве прототипа, содержащий кожух и размещенный в нем блок цилиндров со встроенным электродвигателем и вертикальным валом. Центробежный насос выполнен заодно с валом. К недостаткам известного компрессора следует отнести вертикальную компоновку, так как размещать такой компрессор в холодильной машине рядом с горизонтальным конденсатором неудобно, да и увеличиваются ее габариты, в то время как горизонтальный компрессор легко и удобно размещается на конденсаторе или рядом с ним. Однако выполнение компрессора горизонтальным связано с его усложнением и удорожанием. Задача изобретения - упрощение конструкции и расширение эксплуатационных возможностей путем оптимальной компо новки компрессора в холодильной машине. Это достигается тем, что в герметичном холодильном компрессоре, содержащем кожух и размещенный с ним блок цилиндров со встроенным электродвигателем, валом и совмещенным с ним центробежным насосом, всасывающая полость которого соединена с маслосборником (сходные признаки) всасывающая полость центробежного насоса дополнительно соединена с полостью всасывания блока цилиндров. Сопоставительный анализ предложенного герметичного холодильного компрессора с . компрессором - прототипом позволяет сделать вывод, что заявляемое устройство отличается тем, что всасывающая полость центробежного насоса дополнительно соединена с полостью всасывания блока цилиндров. Соединение всасывающей полости центробежного насоса с одной стороны с полостью всасывания цилиндров, а с другой - с маслосборником в кожухе компрессора, позволяет при запуске компрессора создавать со о VI ел О 13075 разряжение во всасывающей полости насоса в результате чего масло из маслосборника сразу же достигает всасывающей полости насоса Кроме того, создание разряжения во всасывающей полости блока цилиндров и соответственно насоса способствует дегазации масла, что повышает качество смазки Отпадает необходимость применения сложных объемных насосов в герметичных компрессорах с горизонтальным валом Предлагаемая система смазки герметичного холодильного компрессора позволяет создавать универсальный компрессор горизонтального исполнения, который при необходимости может компоноваться в холодильной машине и в вертикальном положении При горизонтальной компоновке достигается упрощение конструкции и удешевление компрессора по сравнению с известными Сущность изобретения поясняется чертежом, где показан предлагаемый герметичный холодильный компресс ор в горизонтальном положении Герметичный холодильный компрессор содержит кожух 1, блок цилиндров 2, встроенный электродвигатель 3 и вал 4 с центробежным насосом 5. Всасывающая полость б насоса 5 соединена трубкой 7 с полостью 8 всасывания блока цилиндров 2 и трубкой 9 с маслосборником 10 в кожухе 1. При работе компрессора подача масла осуществляется следующим образом. Сразу же после запуска компрессора в полости 8 4 всасывания блока цилиндров 2 создается разряжение. Одновременно через трубку 7 создается разряжение во всасывающей полости 6 насоса 5, в результате чего масло из 5 маслосборника 10 по трубке 9 поднимается и достигает насоса 5 После чего масло эффективно подается по валу 4 к узлам смазки. Использование компрессора предлага10 емой конструкции дает возможность осуществить его компоновку в холодильной машине как вертикальном, так и в горизонтальном положении. Это делает компрессор универсальным, расширяет его эксплуата15 ционные возможности. Так же появляется возможность создания крупных герметичных горизонтальных компрессоров, которые значительно легче существующих бессальниковых компрессоров. 20 Разрабатываемый в настоящее время герметичный холодильный компрессор холодопроизводительностью около 70 кВт с использованием предлагаемого изобретения по массе (150 кг) значительно выигрыва25 ет у аналогичного бессальникового компрессора ПБ28 (240 кг) Экономический эффект только отснижения материалоемкости составит 9000 руб на один компрессор. В то же время по сравнению с базовым 30 объектом (компрессор ХГВ-28,0 по ТУ5.477-16073-88) экономический эффект составит 900 руб на одно изделие. При серийности 100 штук в год экономия составит соответственно 900 тыс. руб и 90 тыс. руб в 35 год. 13075 ^ ^ \ к к «f tfy/бґ///////////A Упорядник Замовлення 4097 Техред М.Моргентал Коректор Н Король Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна. 101
