Лопатка робочого колеса відцентрової машини

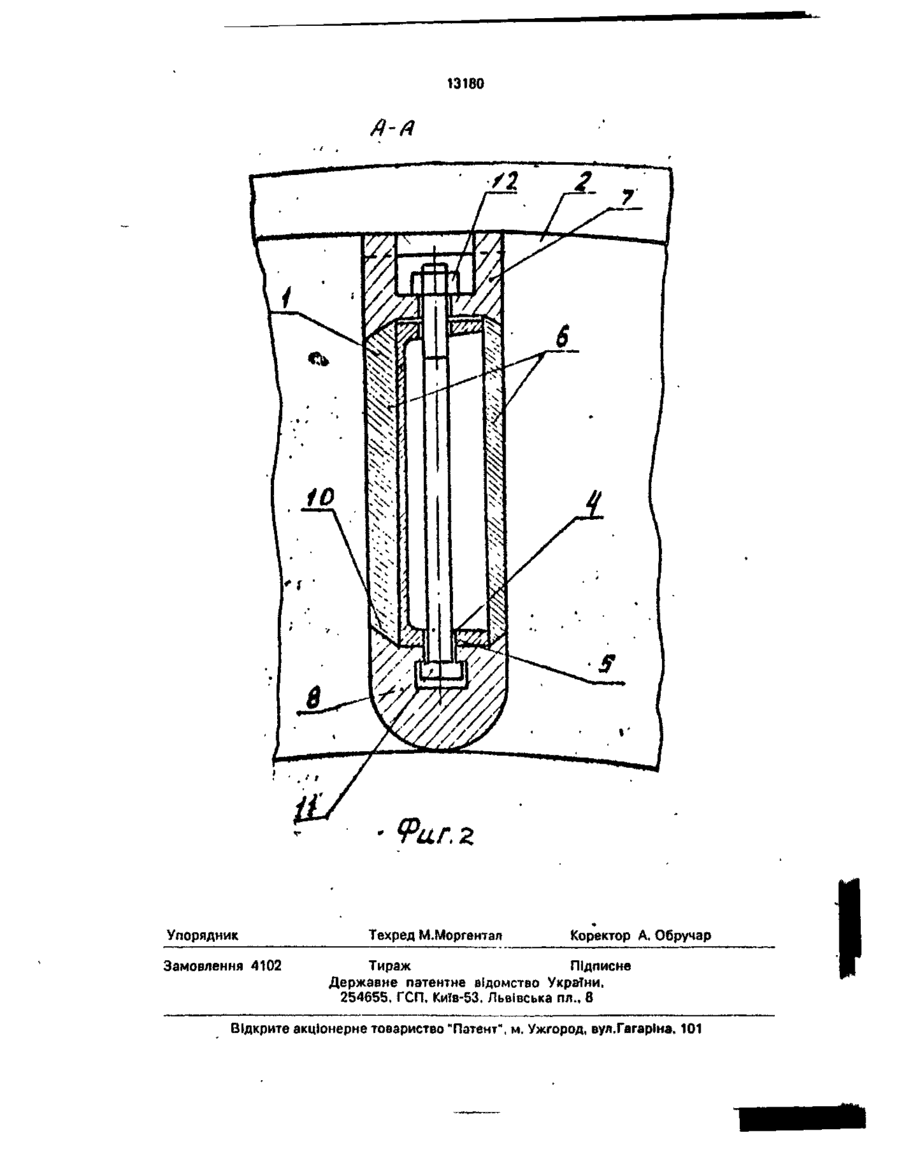

1. Лопатка рабочего колеса центробежной машины, содержащая несущий элемент, в теле которого выполнено отверстие размещенным в нем стяжным болтом, и за крепленные на несущем элементе боковые накладки, формирующие перо лопатки, о тл и ч а ю щ а я с я тем, что лопатка снабжена охватывающими боковые накладки по торцам торцевыми накладками, в которых выполнены пазы и выступы с наклонной поверхностью, в пазах установлены головка и гайка стяжного болта, а торцевые поверхности боковых накладок выполнены наклонными и взаимодействующими с наклонными поверхностями выступов торцевых накладок. 2. Лопатка по п.1, о т л и ч а ю щ а я с я тем, что торцевая накладка снабжена заглушкой, при этом в торцевой накладке со стороны выхода выполнен дополнительный паз в виде "ласточкина хвоста" и заглушка расположена в последнем. С > ы Изобретение относится к вентиляторостроению, в частности к рабочим лопаткам мельниц-вентиляторов, но может быть применено и в насосостроении, технологических центробежных машинах, перемещающих концентрированные *аэро- или гидросмеси. Известна лопатка вентилятора (авт.св. № 732555 МКИ F 04 D 29/28), содержащая перо и расположенную на его входном участке защитную накладку из износостойкого материала. Однако, несмотря на исключение трудоемких монтажных операций, эксплуатация вентилятора с такими лопатками достаточно сложна, так как любое локальное повреждение накладки требует полной ее замены. Более совершенной и близкой по технической сущности к предполагаемому изо бретению является лопатка (патент Великобритании № 1477056 МКИ F 04 D 29/30, Н.кл. F 1 С, опубл. 1977 г. 22 июня), рабочего колеса центробежного компрессора, содержащая несущий элемент, в теле которого выполнено отверстие с размещенным в нем стяжным болтом, и закрепленные на несущем элементе боковые накладки, формирующие перо лопатки. Надежность такой лопатки низка в процессе эксплуатации, так как крепежный элемент накладки находится в потоке транспортируемого топлива и не защищен от износа. Ремонтопригодность данной лопатки низка из-за трудоемких процессов замены лопатки. На фиг.1 и 2 изображена конструкция лопатки, содержащая несущий элемент 1, соединяющий диски 2 и 3 центробежного вентилятора, в теле которого выполнено от 00 о о 13180 верстие 4 с размещенным в нем стяжным болтом 5, посредством которого закрепляются на несущем элементе боковые накладки 6. охватываемые торцевыми накладками 7 и 8. в которых выполнены пазы 9 и выступы 5 10 с наклонной поверхностью, а в пазах установлены головка 12 и гайка 11 стяжного болта 5. Торцевые поверхности боковых накладок выполнены наклонными и взаимодействуют с наклонными поверхностями 10 выступов торцевых накладок при сборке посредством стягивания болтом. Для защиты крепежного элемента в торцевой накладке со стороны выхода среды выполнен дополнительный паз 13 в виде 15 "ласточкина хвоста", в котором расположена защитная заглушка 14. Сборка предлагаемой конструкции лопатки осуществляется следующим образом. На роторе центробежного вентилятора, 20 состоящего из несущего и покрывного дисков 2,3, связанных несущим элементом 1, устанавливают в отверстии 4 стяжной болт 5 при этом головку болта заводят в паз торцевой накладки 8, а затем на болт 5 одевают торцевую накладку 7, предварительно навинчивая на несущий элемент 1. Затем подводят под взаимодействующие выступы с наклонными поверхностями торцевых накладок боковые накладки и стягивают гайкой до смыкания всех накладок 6,7,8. Для защиты крепежа на выходной торцевой накладке в паз в виде "ласточкина хвоста" устанавливают заглушку. По мере износа составные элементы брони на поверхности пера лопатки могут меняться одновременно или выборочно, в зависимости от характера износа и вида размалываемого или транспортируемого материала. Заложенный в конструкции принцип сплошного бронирования быстроизнашиваемых лопаток позволяет применять разработанную конструкцию в таких механизмах как мельницы-вентиляторы, мельничные вентиляторы, грунтовые насосы. 13180 Й-А Риг. г Упорядник Замовлення 4102 Техред М.Моргентал Коректор А. Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна. 101
