Газовий затвор

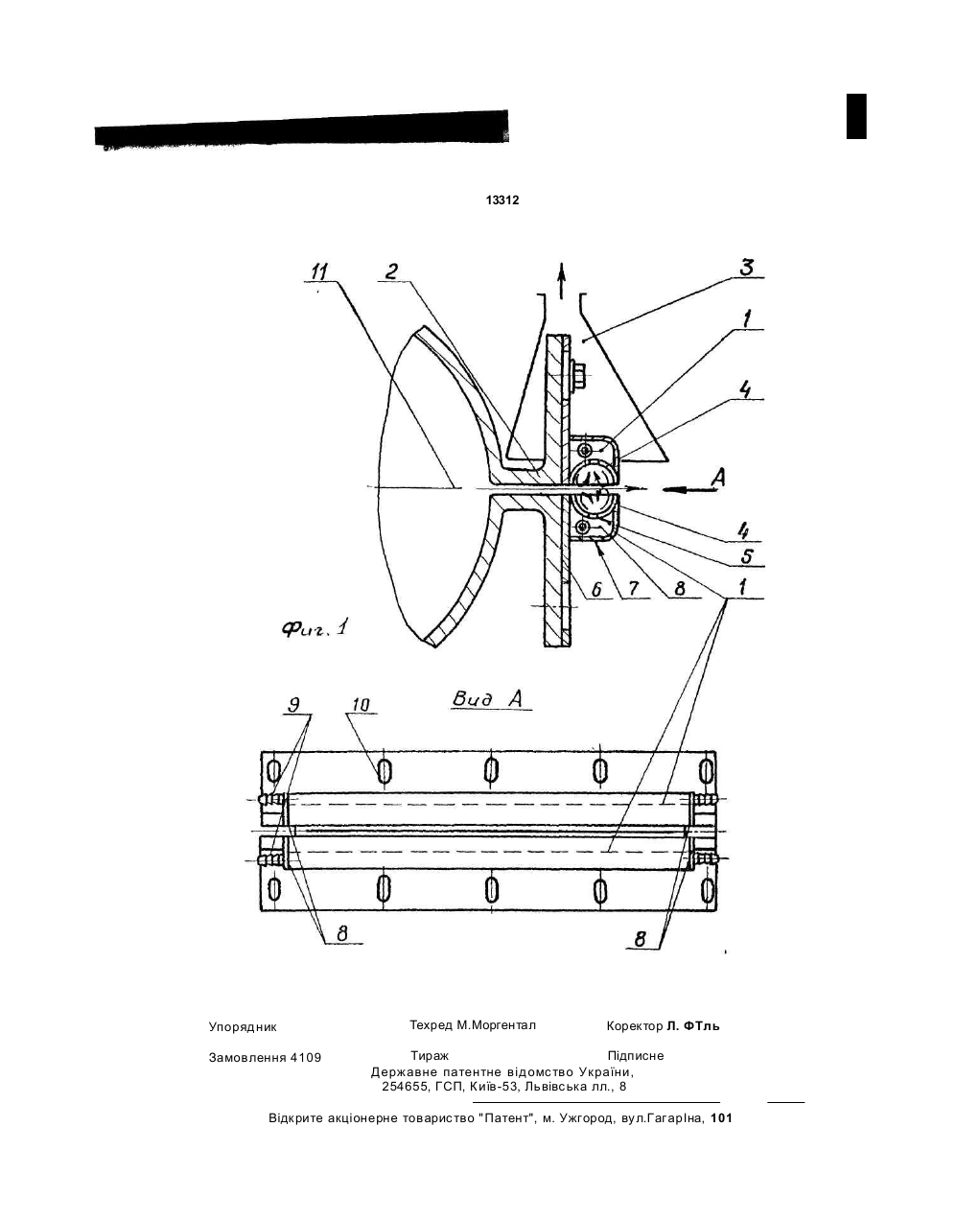

Газовый затвор, содержащий коллекторы с вводами защитного газа и сопловыми отверстиями, установленные эквидистантно относи»ельно друг друга со стороны герметизируемого отверстия, отличающийс я тем, что боковая поверхность каждого коллектора со стороны герметизируемого отверстия выполнена в форме срезанного параллельно оси полого цилиндра, обращенного вогнутой частью наружу коллектора, а сопловые отверстия расположены вдоль-образующей этого цилиндра и равноудалены от краев боковой поверхности. со w Изобретение относится « оборудованию для непрерывной термообработки длинномерного материала и может быть использовано для предотвращения выброса защитного газа из печи, а также препятствует попаданию окружающего воздуха в печное пространство в местах выхода или входа обрабатываемого материала в печь. Цели изобретения - упрощение конструкции и уменьшение расхода защитного газа. На фиг.1 изображена принципиальная схема газового затвора, установленного со стороны герметизируемого отверстия; на фиг.2 - вид на затвор по стрелке А. Газовый затвор содержит два коллектора 1 одинаковой конструкции, установленные эквидистантно относительно друг друга со стороны герметизируемого отверстия печи 2. Щель между коллекторами 1 - регулируемая. Над герметизируемым отверстием установлен местный отсос 3. Каждый из коллекторов 1 включает элемент 4, выполненный в форме срезанного параллельно оси полого цилиндра, обращенного вогнутой частью наружу коллектора 1, вдоль образующей которого расположены сопловые отверстия 5 на равноудаленном расстоянии от краев боковой поверхности этого срезанного цилиндра. Сопловые отверстия выполнены коническими с плавным переходом к внутренней (вогнутой) поверхности цилиндра. Элемент 4 жестко соединен с пластиной 6 и стенкой 7, которые вместе с торцовыми пластинами 8 образуют замкнутую полость. Пластины 8 оснащены вводами защитной атмосферы 9. Пластина 6 имеет пазы 10 под крепеж. Коллектора 1 монтируются со стороны герметизируемого отверстия таким образом, что элементы 4 сопловыми отверстиями обращены в сторону герметизируемой щели. Работа газового затвора осуществляется следующим образом. О 13312 Материал 11, непрерывно перемещаясь, обрабатывается в печи 2, внутри которой образуются продукты реакции, смешиваются с защитными газами, создавая при этом в рабочем объеме печи избы- 5 точное давление. В коллектора 1 посредством вводов 9, соединенных с трубопроводами, подается нейтральный газ (например, азот), который далее выходит через сопловые отверстия 5 в камеру, образо- 10 ванную стенками элемента 4. При этом имеет место эффект Коанда, согласно которому струя "прилипает" к поверхности тела, вдоль которого она распространяется и может изменять свое направление в зависимо- 15 сти от характера поверхности. В данном случае струя нейтрального газа, выйдя из сопловых отверстий, образует не просто герметизирующую завесу, где зфф'вкт запирания зависит от энергии струи, а значит 20 скорости истечения газа. Струя, копируя форму поверхности стенок элемента 4, образует внутри камеры каждого коллектора два потока, которые или отражаются под заданным углом от плотного материала, 25 или, соударяясь с противоположно направленными струями зеркально расположенного коллектора, разворачиваются внутри камеры коллектора, увлекая за собой дополнительные объемы газа, которые постоянно 30 присутствуют в уплотняемом зазоре и, обра зует при этом мощные вихревые потоки, создающие избыточное давление внутри камеры коллектора. Это избыточное давление и является тем препятствием, которое уравновешивает давление газов внутри рабочего объема печи. Излишки газа из газового затвора отводятся через местные отсосы 3. Таким образом, герметизация входного и выходного отверстия печи достигается не только за счет энергии струи, но и за счет направленных вихревых потоков газа. Конструкция газового затвора предельно проста, удобна в эксплуатации. Она позволяет при необходимости стабилизировать и усилить запирающий эффект за счет увеличения количества цилиндрических камер, расположенных в одном коллекторе последовательно друг за другом. Предлагаемое исполнение газового затвора позволяет уменьшить объем расходуемою газа при таком же уровне герметизации, упростить конструкцию, улучшить обслуживание, сделать эксплуатацию затвора более надежной и безопасной. Конструктивное разделение отсоса и газового затвора позволяет более рационально расположить отсос и его элементы, предотвратить образование застойных зон и дополнительное загрязнение элементов затвора, упрощает доступ к последнему. I 13312 Упоряд ник Замовлення 4109 Техред М.Моргентал Коректор Л. ФТль Тираж Підписне Державне патентне від омс тво України, 254655, ГСП, К иїв-53, Львівс ька лл., 8 Відкрите акціонерне товарис тво " Патент", м. Ужгород, ву л.ГагарІна, 101
