Пристрій для переливання рідин з ємкостей

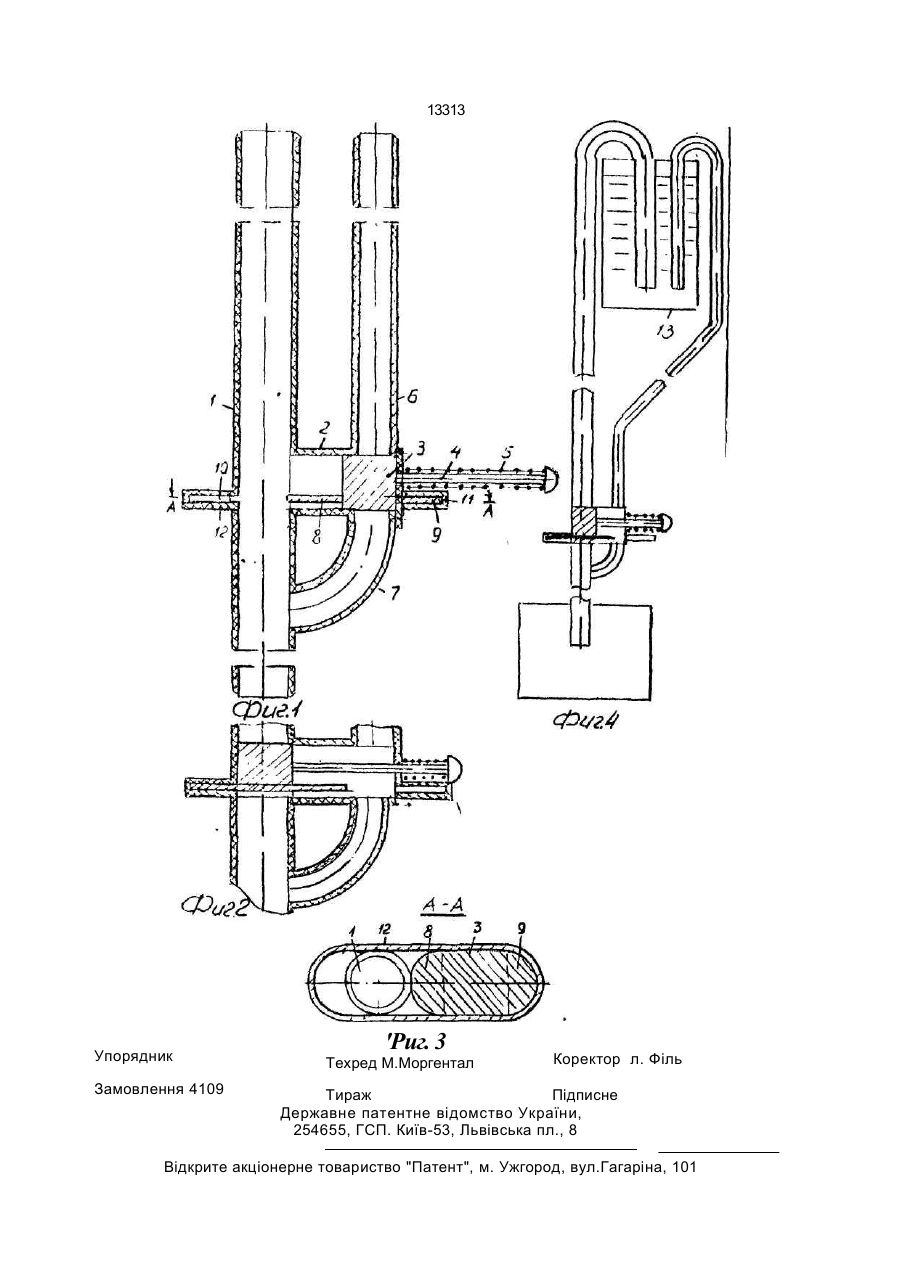

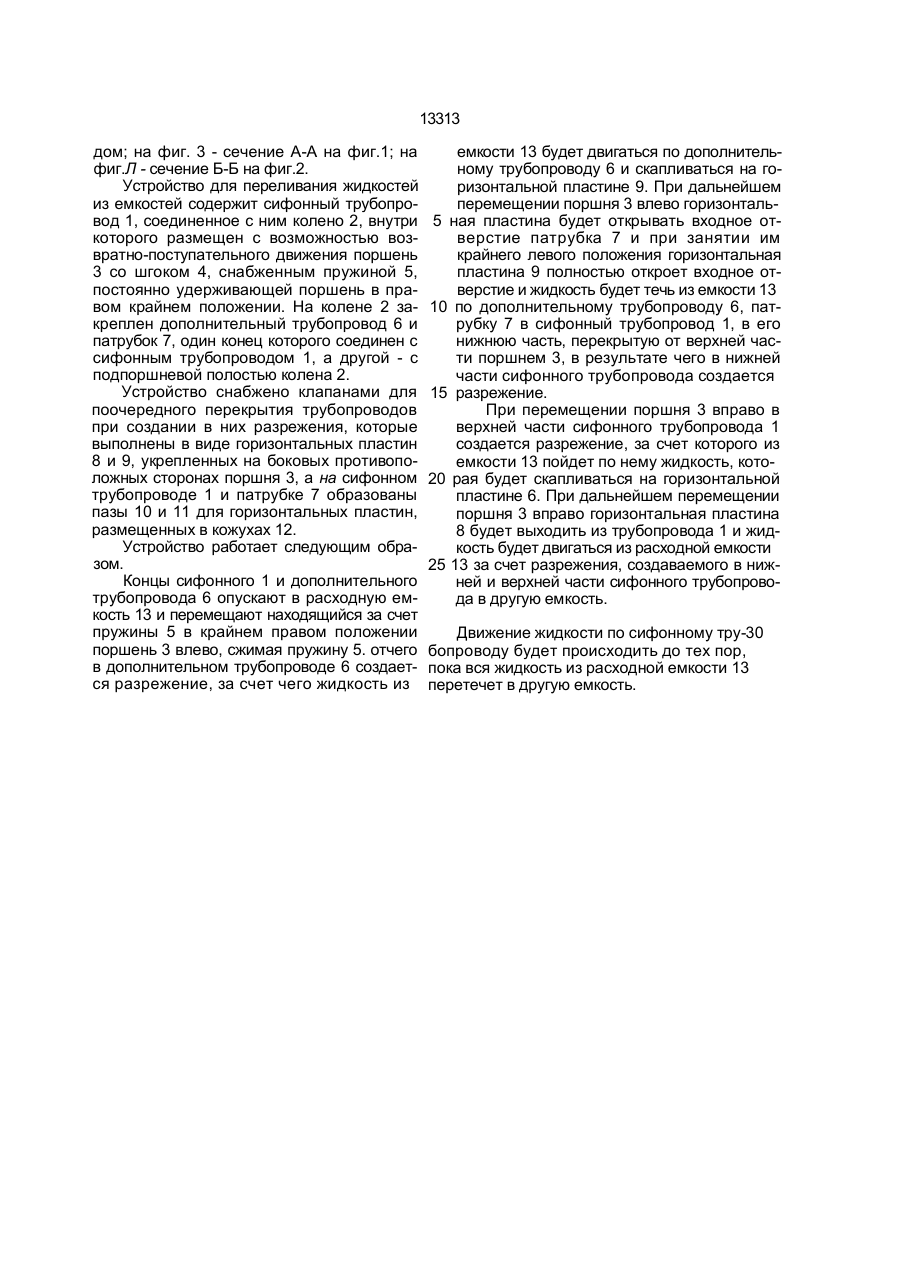

Устройство для переливания жидкостей из емкостей, содержащее сифонный трубоп ровод, соединенное с ним колено с разме щенным в нем поршнем, дополнительный трубопровод с патрубком, один конец которого соединен с сифонным трубопроводом, а другой - с подпоршневой полостью колена, и клапаны для поочередного перекрытия трубопроводов при создании в них разрежения, о т л и ч а ю щ е е с я тем, что клапаны выполнены в виде горизонтальных пластин, укрепленных на боковых противоположных сторонах поршня, а на трубопроводах образованы пазы для горизонтальных пластин, Изобретение относится к технике переливания жидкостей и может найти применение для переливания жидкостей из одной емкости в другую. Известно устройство для переливания жидкостей из емкостей, содержащее сифонный трубопровод, соединенное с ним колено с размещенным в нем поршнем, дополнительный трубопровод с патрубком, один конец которого соединен с сифонным трубопроводом, а другой - с подпоршневой полостью колена, и клапаны для поочередного перекрытия трубопроводов при создании в них разрежения. Но такое устройство имеет сложную конструкцию и недостаточную производительность. Задачей изобретения является повышение производительности и упрощение конструкции. Поставленная задача достигается тем, что у устройства для переливания жидкостей из емкостей, содержащего сифонный трубопровод, соединенное с ним колено с размещенным в нем поршнем, дополнительный трубопровод с патрубком, один конец которого соединен с сифонным трубопроводом, а другой - с подпоршневой полостью колена, и клапаны для поочередного перекрытия трубопроводов при создании в них разрежения, согласно изобретению клапаны выполнены в виде горизонтальных пластин, укрепленных на боковых противоположных сторонах поршня, а на трубопроводах образованы пазы для горизонтальных пластин. Таким образом, выполнив клапаны в виде горизонтальных пластин, укрепленных на боковых противоположных сторонах поршня, и образовав на трубопроводах пазы для упомянутых горизонтальных пластин, обеспечивается упрощение конструкции и повышение производительности. \\а фиг.1 изображено предлагаемое устройство для переливания жидкостей из емкостей, продольный разрез с перекрытым дополнительным трубопроводом; на фиг.2 то же, с перекрытым сифонным трубопрово W о 13313 дом; на фиг. 3 - сечение А-А на фиг.1; на фиг.Л - сечение Б-Б на фиг.2. Устройство для переливания жидкостей из емкостей содержит сифонный трубопровод 1, соединенное с ним колено 2, внутри которого размещен с возможностью возвратно-поступательного движения поршень 3 со шгоком 4, снабженным пружиной 5, постоянно удерживающей поршень в правом крайнем положении. На колене 2 закреплен дополнительный трубопровод 6 и патрубок 7, один конец которого соединен с сифонным трубопроводом 1, а другой - с подпоршневой полостью колена 2. Устройство снабжено клапанами для поочередного перекрытия трубопроводов при создании в них разрежения, которые выполнены в виде горизонтальных пластин 8 и 9, укрепленных на боковых противоположных сторонах поршня 3, а на сифонном трубопроводе 1 и патрубке 7 образованы пазы 10 и 11 для горизонтальных пластин, размещенных в кожухах 12. Устройство работает следующим образом. Концы сифонного 1 и дополнительного трубопровода 6 опускают в расходную емкость 13 и перемещают находящийся за счет пружины 5 в крайнем правом положении поршень 3 влево, сжимая пружину 5. отчего в дополнительном трубопроводе 6 создается разрежение, за счет чего жидкость из емкости 13 будет двигаться по дополнительному трубопроводу 6 и скапливаться на горизонтальной пластине 9. При дальнейшем перемещении поршня 3 влево горизонталь5 ная пластина будет открывать входное отверстие патрубка 7 и при занятии им крайнего левого положения горизонтальная пластина 9 полностью откроет входное отверстие и жидкость будет течь из емкости 13 10 по дополнительному трубопроводу 6, патрубку 7 в сифонный трубопровод 1, в его нижнюю часть, перекрытую от верхней части поршнем 3, в результате чего в нижней части сифонного трубопровода создается 15 разрежение. При перемещении поршня 3 вправо в верхней части сифонного трубопровода 1 создается разрежение, за счет которого из емкости 13 пойдет по нему жидкость, кото20 рая будет скапливаться на горизонтальной пластине 6. При дальнейшем перемещении поршня 3 вправо горизонтальная пластина 8 будет выходить из трубопровода 1 и жидкость будет двигаться из расходной емкости 25 13 за счет разрежения, создаваемого в нижней и верхней части сифонного трубопровода в другую емкость. Движение жидкости по сифонному тру-30 бопроводу будет происходить до тех пор, пока вся жидкость из расходной емкости 13 перетечет в другую емкость. 13313 Упорядник Замовлення 4109 'Риг. 3 Техред М.Моргентал Коректор л. Філь Тираж Підписне Державне патентне відомство України, 254655, ГСП. Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
