Спосіб монтажу ущільнення обертової печі

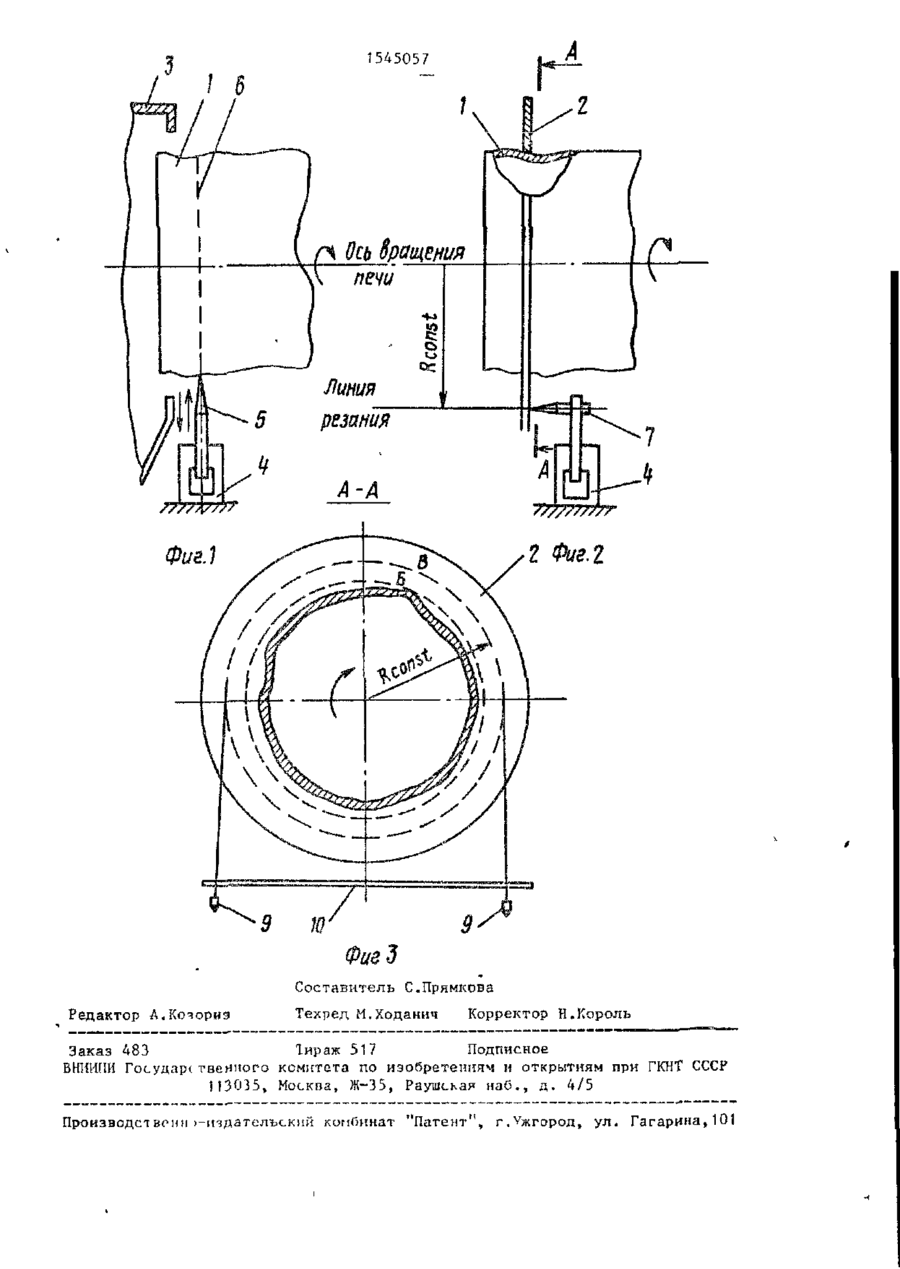

Изобретение относится к технике у п л о т н е н и я з а з о р а между вращающейся печью и неподвижной камерой и может быть и с п о л ь з о в а н о в черной и ц в е т н о й м е т а л л у р г и и в промышленности с т р о и тельных м а т е р и а л о в и д р у г и х о т р а с л я х п р о м ы ш л е н н о с т и , г д е и с п о л ь з у ю т с я труб ч а т ы е вращающиеся п е ч и . Целью и з о б р е т е н и я я в л я е т с я повышение г е р м е т и ч ности уплотнения з а счет устранения в л и я н и я р а д и а л ь н о г о биения к о р п у с а печи и обеспечение п о с т о я н с т в а к о л ь сд 1545057 цевого зазора между уплотняющими элементами. Для этого на неподвижной камере 3 устанавливают цилиндрическую обечайку 8. К корпусу 1 вращающейся печи жестко прикрепляют вращающееся уплотнительное кольцо 2 в виде заготовки* Режущий инструмент фиксируют в точке, лежащей на окружности, диаметр которой превышает диаметр окружности точки максимального радиального биения корпуса, и, вращая печь, производят резание наружной поверхности уплотнительного «ольца. 4 ил. Изобретение относится к устройствам для уплотнения зазора между вращающейся печью и неподвижной камерой 15 и может быть использовано в черной и цветной металлургии, в промышленности строительных материалов и других отраслях промышленности, где используются трубчатые вращающиеся печи.20 Цель изобретения - повьсшение герметичности уплотнения за счет устранения влияния радиального биения корпуса печи и обеспечение постоянства кольцевого зазора между уплотняющими 25 элементами. , , На фиг.1 схематично показано положение корпуса печи и разметочного инструмента; на фиг.2 - положение корпуса и режущего инструмента в про- зо чи за счет его нагрева, а также с учетом возможности продольного смещения печи при работе (при перемещениях ее в крайнее нижнее и верхнее положения). После этого жестко закрепляют фиксатор 4 разметочного инструмента 5 от смещений, параллельных оси вращения печил выдвигают разметочный инструмент 5 до соприкосновения с корпусом 1 печи и, медленно вращая печь на един полный оборот, прочерчивают на корпусе 1 линию 6 установки уплотнительного кольца 2. Проведенная линия находится в плоскости (воображаемой), перпендикулярной оси вращения печи. Разметочный инструмент во время разметки имеет возможность перемещения в радиальном направлении. Это дает возможность определить при повороте печи точку Б - точку максимального радиального биения. цессе изготовления уплотнительного устройства; на фиг,3 - сечение А-А на фиг.2; на фиг.4 - устройство, изготовленное предлагаемым способом, общий вид (пунктирными линиями показаны 35 крайние положения уплотнительного кольца). Способ включает установку цилиндрической обечайки на неподвижной камере и жесткое крепление к корпусу 40 печи вращающегося уплотнительного кольца в виде заготовки. Затем Ликсируют режущий элемент в точке, лежащей на окружности, диаметр которой превышает диаметр окружности, 45 описываемой точкой максимального радиального биения корпуса и, вращая печь, производят резание наружной поверхности уплотнительного кольца. Способ монтажа уплотнения вращаю50 щейся печи осуществляют следующим образом. К корпусу 1 вращающейся печи жест ко прикрепляют уплотнительное кольцо 2 в виде заготовки, для чего предварительно определяют место его установки: оно должно находиться вбаизи неподвижной камеры 3 с учетом данных по линейному удлинению корпуса 1 пе Точку максимального радиального биения находят следующим образом. Вращая печь и фиксируя разметочный инструмент на различном расстоянии от корпуса печи, находят такое его положение, при котором корпус печи за полный оборот делает одно касание, т.е. соприкасается с разметочным инструментом только в одной точке. Это и есть точка максимального радиального биения, т.е. это точка на корпусе печи с максимальным удалением от оси вращения по месту установки кольца. Ее отмечают на разметочной линии 6 и используют затем в качестве исходной позиции для определения расстояния между точками Б и В, где точка В - это точка, лежащая на окружности, диаметр которой превышает диаметр окружности точки максимального радиального биения. Затем на корпусе 1 печи устанавливают заготовку кольпа 2 перпендикулярно к корпусу по ранее найденной линии 6 и жестко ее закрепляют, например, электросвар 1545057 ны закрепляются нити отвесов 9, а кой. При ^том заготовка копьца 2 мопод печью устанавливается строго жет состоять из нескольких секций горизонтально мерительная линейка для удобства монтажа. 10 или рулетка. Расстояние между ни-^ Далее фиксируют режущий инструмент тями двух отвесов 9 соответствует 7 на заготовке кольца в точке В, лежадиаметру кольца. Ширину обечайки 8 щей на окружности, диаметр которой выбирают с учетом продольных смещепревышает диаметр окружности, описываемой точкой Б максимального радиний печи в крайние верхнее и нижнее ального биения корпуса. Расстояние положения с тем, чтобы кольцо на кор10 между точками Б и В выбирают констпусе печи не выходило за пределы руктивно, исходя из оптимальных габаобечайки. Далее устанавливают цилиндритов кольца, режущего инструмента рическую обечайку 10 на неподвижной и приспособления, удобства монтажа камере 3 при помощи электросварки при и минимума расхода металла. Это рассохранении заранее заданного зазора стояние может составлять 20-200 мм. AR, между ее цилиндрической внутренней поверхностью и наружной поверхВ точке В фиксатором 4 режущий ностью уплотнительного кольца. инструмент 7 ориентируют и жестко закрепляют так, чтобы линия резания была практически параллельна оси вра- 20 Предложенный способ монтажа уплотщения печи и затем, Медленно вращая нения вращающейся печи может быть печь, производят резание заготовки использован при установке на вращаюкольца. Ввиду того, что направление щиеся печи с любым радиальным биелинии резания и мегто (точка) нахожнием корпуса. дения инструмента 7 жестко фиксирова- 25 ч но, и резание производится во время Ф о р м у л а и з о б р е т е н и я вращения тіечи вокруг неподвижной оси, радиус наружного среза кольца являетСпособ монтажа уплотнения вращаюся величиной постоянной (R const), a щейся печи, включающий установку циповерхность среза - наружная поверх30 линдрической обечайки на неподвижной ность кольца, представляет собой камере и жесткое крепление к корпусу цилиндрическую поверхность, соосную печи вращающегося уплотнительного с осью вращения печи. ' кольца, о т л и ч а ю щ и й с я тем, После этого изготавливают цилиндрическую обечайку 8, для чего замеряют периметр наружной поверхности кольца, рассчитывают его диаметр и изготавливают разборную цилиндрическую обечайку диаметром, превышающим диаметр кольца на заранее заданную величину кольцевого зазора д R, например 5 мм. Диаметр кольца можно также определить непосредственно, производя замер следующим образом. На наружной поверхности кольца (при остановленной печи) с диаметрально противоположных сторон выше середи что, с целью повышения герметичности уплотнения за счет устранения ради35 ального биения корпуса печи и обеспечения постоянства кольцевого зазора между уплотняющими элементами, на корпусе печи устанавливают заготовку уплотнительного кольца, фикси40 руют режущий элемент в точке, лежащей на окружности, диаметр которой превышает диаметр окружности,описываемой точкой максимального радиального биения корпуса, и, вращая печь, произво45 дят резание наружной поверхности уплотнительного кольца. J Составитель С.Прямкова Редактор А.Коториз Техрел М.Ходанич Корректор Н.Король Заказ 483 Тираж 517 Подписное ВНИИПИ Государі таенного комитета по изобретениям и открытиям при ГКНТ СССР ] 13035, Москва, Ж-35, Раушская наб., д. Производст воин )~издателъский комбинат "Патент", г.Ужгород, ул. Гагарина,101
