Малогабаритний фермерський подрібнювач-змішувач сільськогосподарських продуктів

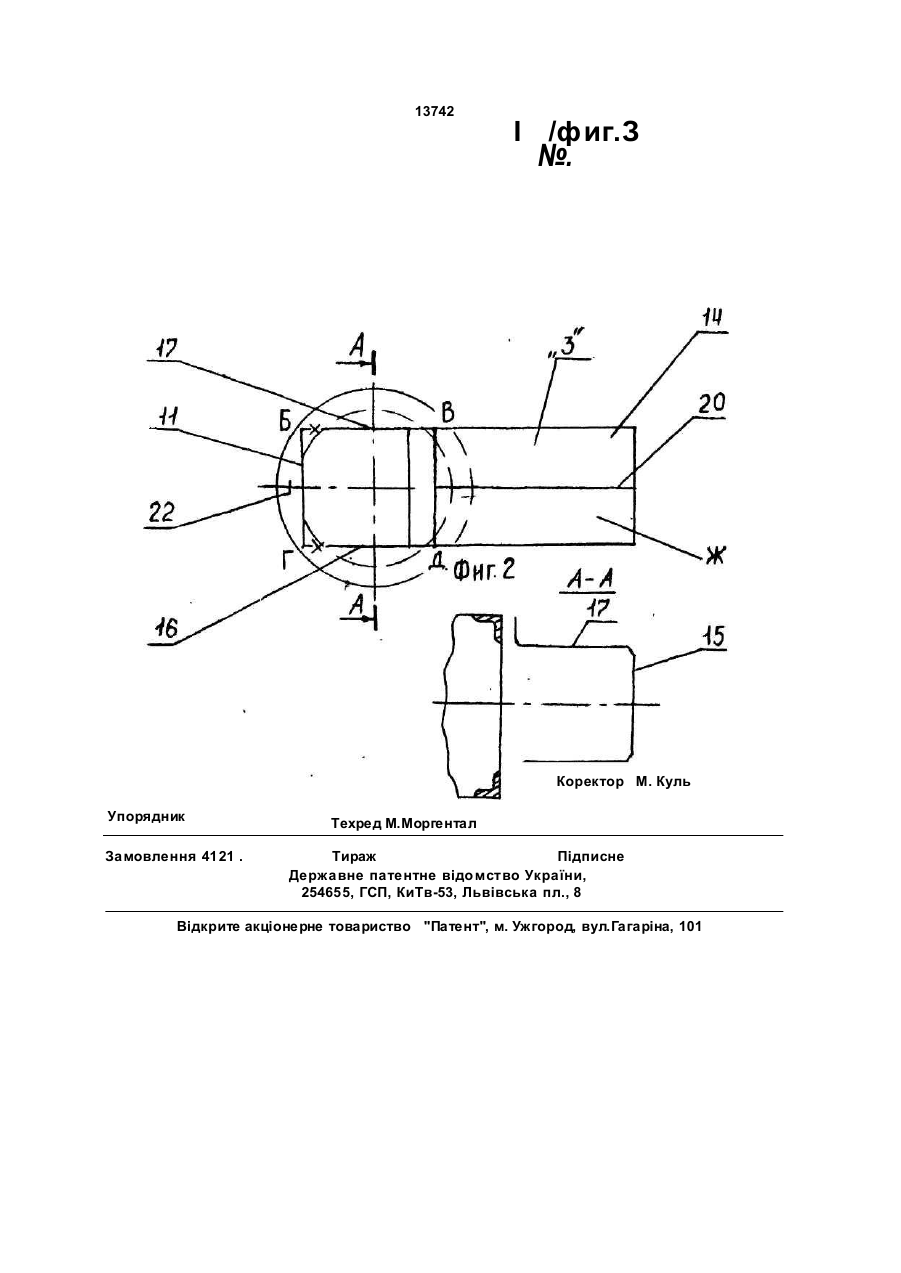

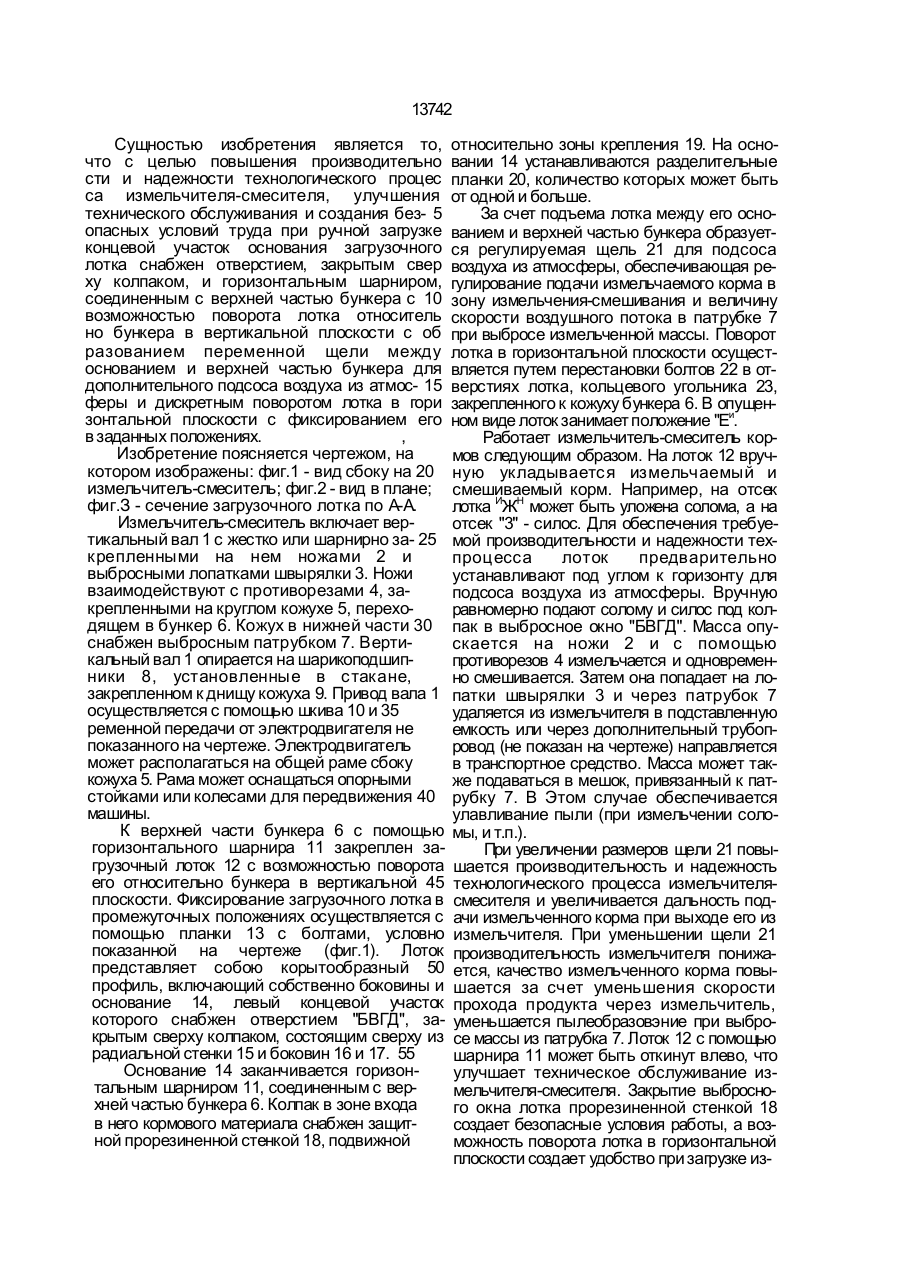

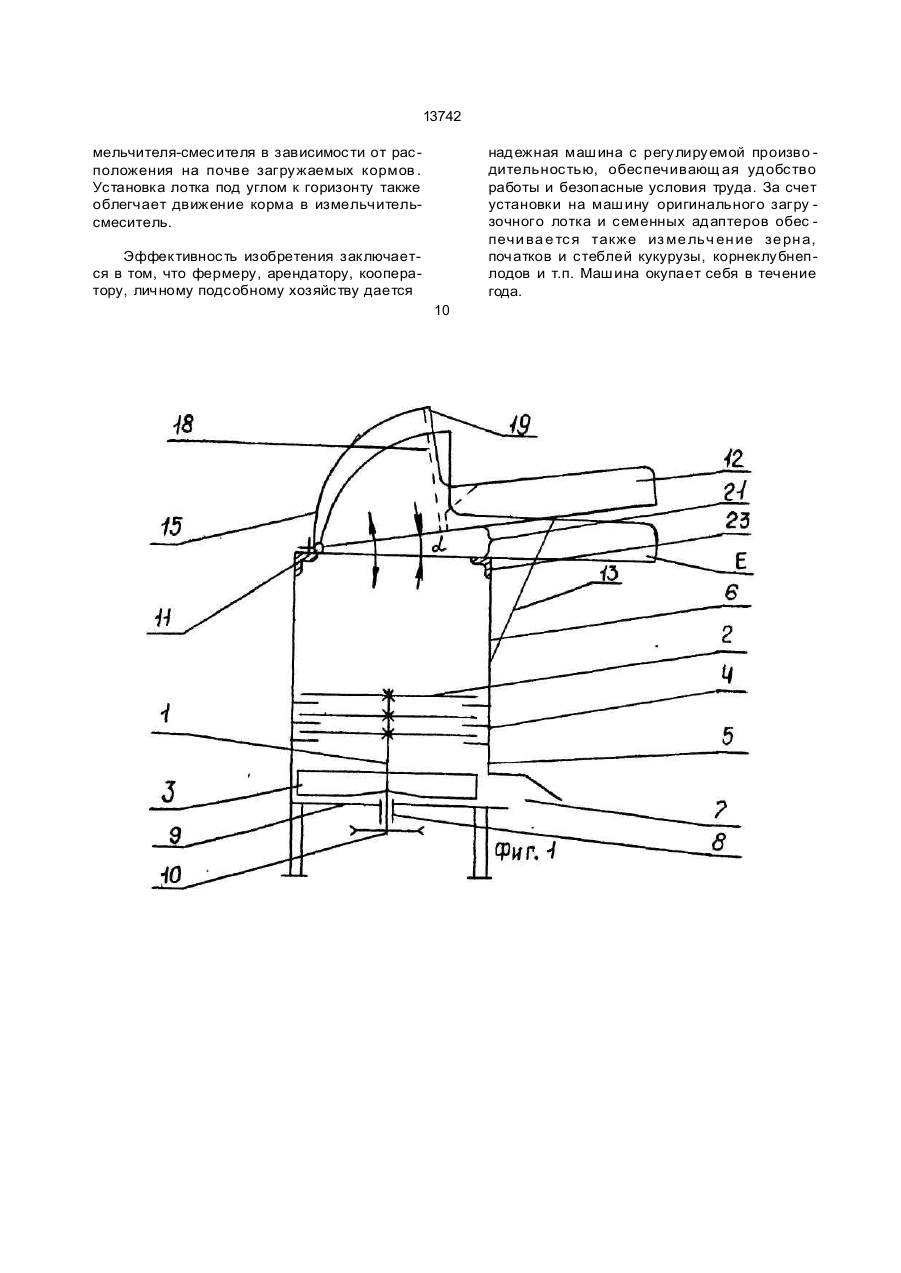

Малогабаритный фермерский измельчи тель-смеситель сельскохозяйственных про дуктов, включающий вертикальный вал с Изобретение относится к сельскохозяйственному машиностроению, в частности, к конструкции малогабаритного измельчителя-смесителя сельскохозяйственных продуктов для фермеров, арендаторов, кооператоров, личных подсобных хозяйств, колхозов, совхозов, подсобных хозяйств предприятий. Малогабаритный универсальный измельчитель-смеситель сельскохозяйственных продуктов необходим для фермеров, арендаторов, кооператоров. Известные подобного типа измельчители-смесители (аналоги), например по авт.св. Ne 1271446 [1] не Снабжены загрузочными лотками, что не позволяет обеспечить равномерную загрузку их в условиях небольших фермерских хозяйств. С учетом этого указанные конструк ПОДРІБНЮВАЧ-З МІШУВАЧ закрепленными на нем ножами и швырялкой с лопастями, заключенными в кожух, с пфотиворезами, переходящий в бункер, загрузочный лоток в виде боковин и основания, также отводящий массу выбросной патрубок, о т л и ч а ю щ и й с я тем. что концевой участок основания загрузочного лотка снабжен отверстием, закрытым сверху колпаком, и горизонтальным шарниром, соединенным с верхней частью бункера с возможностью поворота лотка относительно бункера в вертикальной плоскости с образованием переменной щели между основанием и верхней частью бункера для дополнительного подсоса воздуха из атмосферы и дискретного поворота лотка в горизонтальной плоскости с фиксированием его в заданных положениях. ции не отвечают требованиям техники безопасности и создают мощный выбросной воздушный поток, который трудно погасить. Известен измельчитель-смеситель кормов по авт.св. fsfc 1130251 [2], выбранный в качестве прототипа, обладает также перечисленными выше недостатками. Кроме того приведенный измельчитель-смеситель может агрегатироваться только в линиях кормоцехов при механизированной подаче кормовых продуктов. Целью изобретения является повышение производительности и надежности технологического процесса малогабаритного измельчителя-смесителя кормов, а также улучшение технического обслуживания и создание безопасных условий труда при ручной загрузке машины. С > О 13742 Сущностью изобретения является то, что с целью повышения производительно сти и надежности технологического процес са измельчителя-смесителя, улучшения технического обслуживания и создания без- 5 опасных условий труда при ручной загрузке концевой участок основания загрузочного лотка снабжен отверстием, закрытым свер ху колпаком, и горизонтальным шарниром, соединенным с верхней частью бункера с 10 возможностью поворота лотка относитель но бункера в вертикальной плоскости с об разованием переменной щели между основанием и верхней частью бункера для дополнительного подсоса воздуха из атмос- 15 феры и дискретным поворотом лотка в гори зонтальной плоскости с фиксированием его в заданных положениях. , Изобретение поясняется чертежом, на котором изображены: фиг.1 - вид сбоку на 20 измельчитель-смеситель; фиг.2 - вид в плане; фиг.З - сечение загрузочного лотка по А-А. Измельчитель-смеситель включает вертикальный вал 1 с жестко или шарнирно за- 25 крепленными на нем ножами 2 и выбросными лопатками швырялки 3. Ножи взаимодействуют с противорезами 4, закрепленными на круглом кожухе 5, переходящем в бункер 6. Кожух в нижней части 30 снабжен выбросным патрубком 7. Вертикальный вал 1 опирается на шарикоподшипники 8, установленные в стакане, закрепленном к днищу кожуха 9. Привод вала 1 осуществляется с помощью шкива 10 и 35 ременной передачи от электродвигателя не показанного на чертеже. Электродвигатель может располагаться на общей раме сбоку кожуха 5. Рама может оснащаться опорными стойками или колесами для передвижения 40 машины. К верхней части бункера 6 с помощью горизонтального шарнира 11 закреплен загрузочный лоток 12 с возможностью поворота его относительно бункера в вертикальной 45 плоскости. Фиксирование загрузочного лотка в промежуточных положениях осуществляется с помощью планки 13 с болтами, условно показанной на чертеже (фиг.1). Лоток представляет собою корытообразный 50 профиль, включающий собственно боковины и основание 14, левый концевой участок которого снабжен отверстием "БВГД", закрытым сверху колпаком, состоящим сверху из радиальной стенки 15 и боковин 16 и 17. 55 Основание 14 заканчивается горизонтальным шарниром 11, соединенным с верхней частью бункера 6. Колпак в зоне входа в него кормового материала снабжен защитной прорезиненной стенкой 18, подвижной относительно зоны крепления 19. На основании 14 устанавливаются разделительные планки 20, количество которых может быть от одной и больше. За счет подъема лотка между его основанием и верхней частью бункера образуется регулируемая щель 21 для подсоса воздуха из атмосферы, обеспечивающая регулирование подачи измельчаемого корма в зону измельчения-смешивания и величину скорости воздушного потока в патрубке 7 при выбросе измельченной массы. Поворот лотка в горизонтальной плоскости осуществляется путем перестановки болтов 22 в отверстиях лотка, кольцевого угольника 23, закрепленного к кожуху бункера 6. В опущенном виде лоток занимает положение "Еи. Работает измельчитель-смеситель кормов следующим образом. На лоток 12 вручную укладывается измельчаемый и смешиваемый корм. Например, на отсек лотка ИЖН может быть уложена солома, а на отсек "3" - силос. Для обеспечения требуемой производительности и надежности техпроц есса лоток предварительно устанавливают под углом к горизонту для подсоса воздуха из атмосферы. Вручную равномерно подают солому и силос под колпак в выбросное окно "БВГД". Масса опускается на ножи 2 и с помощью противорезов 4 измельчается и одновременно смешивается. Затем она попадает на лопатки швырялки 3 и через патрубок 7 удаляется из измельчителя в подставленную емкость или через дополнительный трубопровод (не показан на чертеже) направляется в транспортное средство. Масса может также подаваться в мешок, привязанный к патрубку 7. В Этом случае обеспечивается улавливание пыли (при измельчении соломы, и т.п.). При увеличении размеров щели 21 повышается производительность и надежность технологического процесса измельчителясмесителя и увеличивается дальность подачи измельченного корма при выходе его из измельчителя. При уменьшении щели 21 производительность измельчителя понижается, качество измельченного корма повышается за счет уменьшения скорости прохода продукта через измельчитель, уменьшается пылеобразовэние при выбросе массы из патрубка 7. Лоток 12 с помощью шарнира 11 может быть откинут влево, что улучшает техническое обслуживание измельчителя-смесителя. Закрытие выбросного окна лотка прорезиненной стенкой 18 создает безопасные условия работы, а возможность поворота лотка в горизонтальной плоскости создает удобство при загрузке из 13742 мельчителя-смесителя в зависимости от рас положения на почве загружаемых кормов . Установка лотка под углом к горизонту также облегчает движение корма в измельчительсмеситель. надежная машина с регулируемой произво дительностью, обеспечивающ ая удобство работы и безопасные условия труда. За счет установки на машину оригинального загру зочного лотка и семенных адаптеров обес печи ва е тся также из ме льч ен ие зе рн а, початков и стеблей кукурузы, корнеклубнеплодов и т.п. Машина окупает себя в течение года. Эффективность изобретения заключается в том, что фермеру, арендатору, кооператору, личному подсобному хозяйству дается 10 13742 I /фиг.З №. Коректор М. Куль Упорядник Замовлення 4121 . Техред М.Моргентал Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
