Пристрій для протезування стравоходу

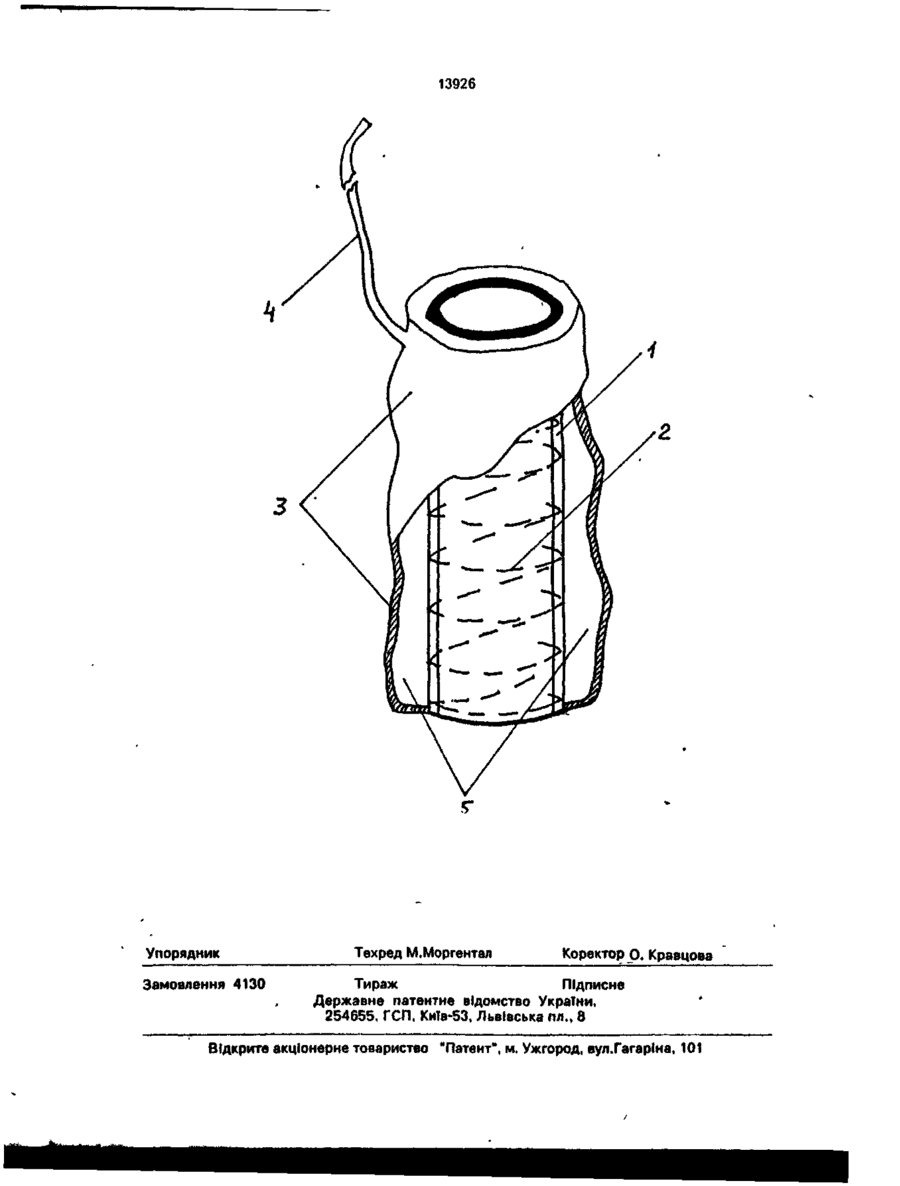

Устройство для протезирования пищевода, содержащее гибкую трубку, армированную упругой спиралью, о т л и ч а ю щ е е с я тем, что гибкая трубка помещена в эластичную оболочку большего диаметра, один конец оболочки герметично соединен с дистальным торцом гибкой трубки, а второй - с проксимальным торцом и снабжен подводящей трубкой. с > Устройство относится к медицине, а именно к протезам, и может быть использовано для протезирования пищевода. Наиболее близким по технической сущности и принятым за прототип является протез пищевода фирмы "Wilson-Cook Medical Inc.", представляющий собой трубку из силиконового каучука, армированную спиралью из нержавеющей стали и снабженную в проксимальной части воронкообразным расширением и коническим сужением в дистальной части. Фирма выпускает наборы протезов пищевода различной длины - от 4,4 до 16,4 см [1]. Протез такой конструкции из-за жесткости трубки недостаточно надежно фиксируется в пищеводе и вызывает ряд осложнений (пролежни, свищи и некротические язвенные процессы в слизистой). Задачей изобретения является создание такого протеза пищевода, который за счет введения в его состав эластичной раздуваемой оболочки обеспечивал бы надежную фиксацию в пищеводе и профилактику осложнений. Поставленная задача решается тем, что в устройство для протезирования пищевода, содержащее гибкую трубку, армированную упругой спиралью,-согласно изобретению, введена эластичная оболочка, в которую помещена гибкая трубка. Один конец оболочки герметично соединен с дистальным торцом гибкой трубки, а второй - с проксимальным торцом и снабжен подводящей трубкой. Помещение гибкой трубки в эластичную оболочку большего диаметра позволяет при протезировании создать дополнительную полость между стенками пищевода и гибкой трубки. Эту полость через подводящую трубку после установки протеза заполняют быстротвердеющим, эластичным и биоинертным силиконовым композитом, который w N> с* 13926 полностью повторяет рельеф протезируемого пищевода. Этим обеспечивается надежная фиксация протеза, полное прилегание к поверхности тканей пищевода на всем протяжении протезируемого участка, равномер- 5 ное распределение давления протеза на ткани пищевода, перекрывание свищевых отверстий и предотвращение инфицирования пораженных участков пищевыми массами и желудочным содержимым. 10 Предложенное устройство поясняется чертежом, где схематично представлен общий вид протеза. Устройство для протезирования состоит из гибкой силиконовой трубки 1, которая 15 армирована упругой спиралью 2 из нержавеющей стали или капроновой нитью, что во-первых, препятствует сплющиванию протеза и обеспечивает постоянство внутреннего просвета, во-вторых, обеспечивает 20 рентгеноконтрастность протеза. Трубка 1 заключена в наружную эластичную оболочку 3 из силиконового каучука, снабженную в проксимальной части подводящей трубкой 4 из этого же материала. Полость 5, образуе- 25 мая стенками трубки 1 и эластичной оболочки 3, предназначена для заполнения силиконовым композитом. Благодаря эла стичности стенок оболочки 3 и первоначально жидкой консистенции и текучести композита, протез внешней формой оболочки 3 полностью повторяет рельеф протезируемого участка пищевода. Предназначенное устройство используется следующим образом. Через эндоскоп в пищевод проводят металлическую струну, эндоскоп затем извлекают и на струну помещают протез. Эндоскоп повторно вводят по струне в пищевод и под визуальным контролем дистальным концом эндоскопа протез размещают в протезируемом участке пищевода. Затем через подводящую трубку 4 в полость 5 под небольшим давлением вводят силиконовый композит. После полимеризации композита подводящую трубку 4 отрезают у основания и эндоскоп извлекают. Предлагаемое устройство достаточно просто в изготовлении и применении. Может изготавливаться из силикона или другого биоинертного материала и может быть использовано для протезирования пищевода, прямой кишки, трахеи. Предлагаемый протез является гибким, нетравматичным, несжимаемым и идеально фиксируется в протезируемом участке пищевода. 13926 Упорядник Замовлення 4130 Техред М.Моргентал Коректор О. Кравцова Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите дкціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
