Формула / Реферат

1. Монтажно-випробувальний корпус ракети, що містить підлогу, стіни з покрівлею, залізничну колію для монтажних візків ракети, яка має люки у відсіку для приладів, площадки обслуговування, вертикальну драбину та привід у заглибині підлоги, який відрізняється тим, що він оснащений відкидним мостом, виконаним з двох піварок, кожна з яких на одному з кінців має упор, і які з'єднані одна з одною кінцями з упорами за допомогою осі, причому одна з піварок вільним кінцем прикріплена до стіни через вісь з нижнім приводом, а друга - за допомогою троса зв'язана з верхнім приводом, закріпленим на тій самій стіні, при цьому відкидний міст розміщений у площині, перпендикулярній залізничній колії, і розташований еквідистантно бічній поверхні ракети, а площадки обслуговування змонтовані на відкидному мості.

2. Монтажно-випробувальний корпус ракети за п. 1, який відрізняється тим, що він оснащений горизонтальними напрямними, закріпленими на стіні паралельно залізничній колії, і опорним возиком, встановленим у горизонтальних напрямних, а відкидний міст з площадками обслуговування і додатковим приводом змонтовані на опорному возику.

3. Монтажно-випробувальний корпус ракети за п. 1, який відрізняється тим, що вертикальна драбина виконана телескопічною, розташована у заглибині підлоги і з'єднана з приводом, а на її верхньому кінці змонтований замковий пристрій з можливістю взаємодії з вільним кінцем відкидного моста.

4. Монтажно-випробувальний корпус ракети за п. 1, який відрізняється тим, що він оснащений завантажувальним пристроєм, який виконаний у вигляді основи, жорстко прикріпленої до піварки відкидного моста над люком відсіку приладів ракети, допоміжного приводу, закріпленого на основі, і каретки з вузлами кріплення приладу.

Текст

1. Монтажно-випробувальний корпус ракети, що містить підлогу, стіни з покрівлею, залізничну колію для монтажних візків ракети, яка має люки у відсіку для приладів, площадки обслуговування, вертикальну драбину та привід у заглибині підлоги, який відрізняється тим, що він оснащений відкидним мостом, виконаним з двох піварок, кожна з яких на одному з кінців має упор, і які з'єднані одна з одною кінцями з упорами за допомогою осі, причому одна з піварок вільним кінцем прикріплена до стіни через вісь з нижнім приводом, а друга за допомогою троса зв'язана з верхнім приводом, закріпленим на тій самій стіні, при цьому відкидний міст розміщений у площині, перпендикулярній за U 2 (19) 1 3 14004 4 Найближчим до запропонованого по технічнологу, стіни з покрівлею, залізничну колію для монму рішенню є вибраний як прототип монтажнотажних візків ракети, котра має люки у відсіку для випробувальний корпус ракети, який описаний у приладів, площадки обслуговування, вертикальну [патенті України №4568и, МПК B64G5/00, драбину та привод у заглибині підлоги, він споряЕ04Н5/02, 2004р.] Вказаний монтажноджений відкидним мостом, виконаним з двох півавипробувальний корпус (МВК) містить підлогу, рок, кожна з яких на одному з кінців має упор і які стіни з покрівлею, залізничну колію для монтажних з'єднані одна з одною кінцями з упорами за доповізків ракети, яка має люки у відсіку для приладів, могою осі, причому одна з піварок вільним кінцем площадки обслуговування з вертикальними драприкріплена до стіни через вісь з нижнім привобинами та привод у заглибині підлоги. У заглибині дом, а друга - за допомогою троса зв'язана з верхпідлоги розташовується поворотна плата електронім приводом, закріпленим на тій самій стіні, при рознімань, яка забезпечує автоматичне стикуванцьому відкидний міст розміщений у площині, перня наземних комунікацій до бортової плати ракети. пендикулярній залізничній колії, і розташований Площадки обслуговування виконані рухомими, еквідистантно бічній поверхні ракети, а площадки переміщуються по підлозі вручну [див. авт. св. обслуговування змонтовані на відкидному мості. СРСР №834327, МПК Е06С1/39, 1979р.] і займаВін споряджений також горизонтальними напрямють корисну площу МВКу. ними, закріпленими на стіні паралельно залізничНедоліком відомого МВКу є його невисокі ексній колії, і опорним возиком, встановленим у гориплуатаційні якості, тому що наявність громіздких і зонтальних напрямних, а відкидний міст з важких площадок обслуговування підвищує труплощадками обслуговування і додатковим приводомісткість підготовки ракети до пуску. дом змонтовані на опорному возику. Вертикальна В основу корисної моделі поставлена задача драбина виконана телескопічною, розташована у створення удосконаленої конструкції МВКу ракети, заглибині підлоги і з'єднана з приводом, а на її яка б забезпечувала підвищення його експлуатаверхньому кінці змонтований замковий пристрій з ційних якостей шляхом уведення в неї нових елеможливістю взаємодії з вільним кінцем відкидного ментів і технічних рішень, таких як: моста. Він споряджений також завантажувальним - наявність відкидного моста, котрий виконупристроєм, який виконаний у вигляді основи, жорється з двох піварок, кожна з яких на одному з кінстко прикріпленої до піварки відкидного моста над ців має упор і які з'єднуються одна з одною кінцялюком відсіку приладів ракети, допоміжного прими з упорами за допомогою осі, причому одна з вода, закріпленого на основі, і каретки з вузлами піварок вільним кінцем прикріплюється до стіни кріплення приладу. через вісь з нижнім приводом, а друга - за допомоДля пояснення конструкції МВКу і його роботи гою троса зв'язується з верхнім приводом, закріпдодаються креслення та його детальний опис. На леним на тій самій стіні, при цьому відкидний міст кресленнях зображено: розміщується у площині, перпендикулярній залізна Фіг.1 - загальний вид МВКу з ракетою на ничній колії, і розташовується еквідистантно бічній монтажних візках; поверхні ракети, а площадки обслуговування монна Фіг.2 - загальний вид МВКу без ракети і мотуються на відкидному мості, що дозволяє виклюнтажних візків; чити розміщення площадок обслуговування на на Фіг.3 - вид А Фіг.2 (загальний вид опорного підлозі МВКу і забезпечити вільне переміщення возика); обслуговуючого персоналу; на Фіг.4 - розміщення завантажувального при- наявність горизонтальних напрямних, закріпстрою і драбини. лених на стіні паралельно залізничній колії, і опорЗапропонований МВК складається з підлоги 1, ного возика, встановленого у горизонтальних настін 2 і залізничної колії 3 для монтажних візків 4 прямних, а відкидний міст з площадками ракети 5 (Фіг.1-3). Над ракетою 5 розташований обслуговування і додатковим приводом монтуютьвідкидний міст з площадками обслуговування ся на опорному возику, що дозволяє спростити (площадки обслуговування на кресленнях не зоконструкцію МВКу і використовувати один відкидбражені), який складається з двох піварок 6 і 7. ний міст для обслуговування ракети по усій її довПіварки 6 і 7 оснащені упорами 8 і 9 відповідно і жині, тобто збільшується зона обслуговування; з'єднані поздовжньою віссю 10. Відкидний міст за - вертикальна драбина виконується телескопідопомогою осі 11 нижнього привода 12 змонтовачною, розташовується у заглибині підлоги і з'єднуний на опорному возику 13, який встановлений у ється з приводом, а на її верхньому кінці монтугоризонтальних напрямних 14 (верхніх і нижніх), ється замковий пристрій з можливістю взаємодії з закріплених на стіні 2 паралельно залізничній колії вільним кінцем відкидного моста, що дозволяє 3 з можливістю переміщення за допомогою додатпідвищити надійність кріплення відкидного моста кового привода 15. Піварка 6 відкидного моста за під час проведення робіт з ракетою; допомогою троса 16 з'єднана з верхнім приводом - наявність завантажувального пристрою, який 17, закріпленим на опорному возику 13. На піварці виконується у вигляді основи, жорстко прикріпле6 змонтований завантажувальний пристрій, який ної до піварки відкидного моста над люком відсіку містить основу 18 з напрямними, каретку 19 з вузприладів ракети, допоміжного привода, закріплелами кріплення приладу 20 і допоміжний привод ного на основі, і каретки з вузлами кріплення при21 (на Фіг.4 напрямні і вузли кріплення болтового ладу, що дозволяє спростити заміну приладів на типу не зображені, а розміщення приладу 20 у відракеті. сіку приладів на рамі 22 зображено пунктирною Поставлена задача вирішується таким чином, лінією). Завантажувальний пристрій розташований що запропонований МВК ракети, який містить піднад люком 23 відсіку приладів ракети 5. Вільний 5 14004 6 кінець піварки 6 взаємодіє з телескопічною драбинях не зображена). Телескопічну драбину 24 монною 24, на верхньому кінці якої змонтований замтують у районі відсіку приладів для забезпечення ковий пристрій 25. Телескопічна драбина 24 розміцності відкидного моста під час встановлення ташована у заглибині 26 підлоги 1 з кришкою і приладу 20. Встановлення приладу 20 здійснюють з'єднана з приводом 27 (на Фіг.4 кришка не зобрау такій послідовності: прилад 20 завантажують на жена). каретку 19, вмикають допоміжний привод 21, пеРобота запропонованого МВКу здійснюється реміщують каретку 19 по напрямним основи 18 наступним чином. через люк 23 у відсіку приладів ракети 5 і закріпЯкщо відсутня ракета 5 у МВКі, відкидний міст люють його на рамі 22. Далі каретку 19 за допомознаходиться у неробочому положенні, у розгорнугою допоміжного привода 21 повертають у вихідне тому вздовж стіни положенні (Фіг.2), а телескопічположення. За допомогою додаткового привода 15 на драбина 24 знаходиться у заглибині 26 підлоги відкидний міст переміщують по горизонтальним 1 у складеному стані. напрямним 14 вздовж усієї ракети 5. Після встановлення блоків ракети 5 на монтаПісля закінчення складання і випробування жні візки 4 за допомогою мостових кранів відкидракети 5 відкидний міст піднімають за допомогою ний міст розвертають за допомогою нижнього принижнього 12 і верхнього 17 приводів, а ракету 5 за вода 12 навколо осі 11 у поперечній площині, при допомогою мостових кранів перевантажують з цьому його піварка 6 за рахунок випереджаючої монтажних візків 4 на установник для транспортушвидкості обертання верхнього привода 17 розвевання її на стартовий комплекс. ртається навколо осі 10 до контакту упорів 8 і 9. У Запропонований відкидний міст може викорисробочому положенні відкидний міст утримується товуватися на кораблі супроводження плавучого нижнім 12 і верхнім 17 приводами. За допомогою ракетного комплексу за [патентом України допоміжного привода 27 висувають телескопічну №5252U, МПК B64G5/00, 2004р.]. драбину 24 вгору і стикують її за допомогою замТаким чином, запропонований МВК, який має кового пристрою 25 з піваркою 6. Доступ обслугопросту і надійну конструкцію, дозволяє спростити вуючого персоналу на площадки обслуговування обслуговування ракети і звільнити його підлогу від здійснюється по телескопічній драбині 24 або по засобів обслуговування. драбині на стіні 2 (драбина на стіні 2 на креслен 7 Комп’ютерна верстка Л.Литвиненко 14004 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

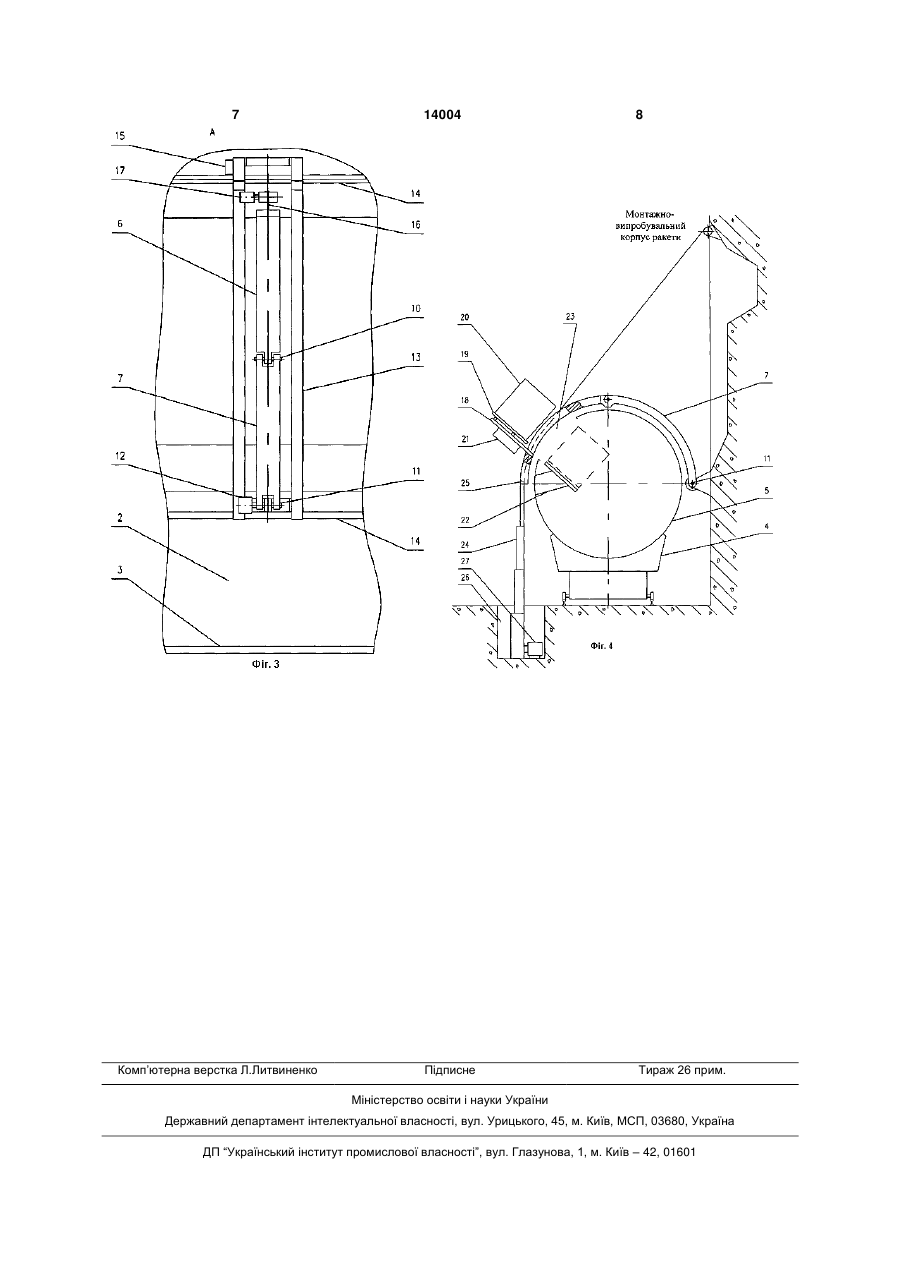

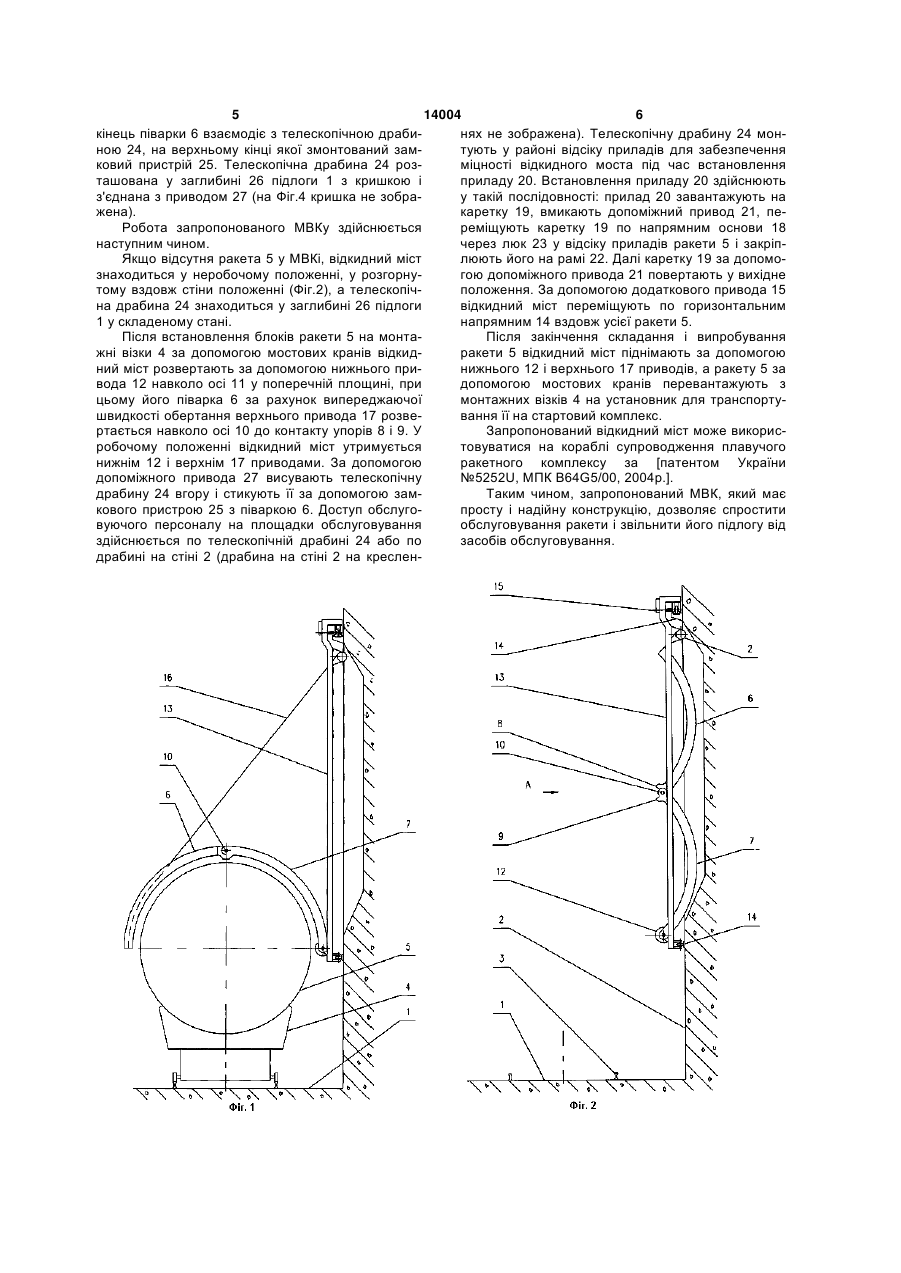

Дивитися

Додаткова інформація

Назва патенту англійською

Assembly and testing rocket body

Автори англійською

Mokin Andrii Oleksandrovych, Mokin Oleksandr Vasyliovych

Назва патенту російською

Монтажно-испытательный корпус ракеты

Автори російською

Мокин Андрей Александрович, Мокин Александр Васильевич

МПК / Мітки

МПК: B64G 5/00, E04H 5/02

Мітки: корпус, монтажно-випробувальний, ракети
