Спосіб для виміру тиску
Номер патенту: 14156
Опубліковано: 25.04.1997
Формула / Реферат
1. Способ измерения давления, включающий передачу измеряемого давления оптически прозрачной промежуточной среде и измерение в ней приращения показателя преломления света заданной длины волны, по которому судят об измеряемом давлении, отличающийся тем, что, с целью повышения точности за счет снижения температурной погрешности, в качестве промежуточной среды используют вещество в однофазном состоянии, имеющее экстремумы в функциональной зависимости показателя преломления света от температуры для данной длины световой волны, и термостатируют его при температуре экстремума.
2. Способ по п.1, отличающийся тем, что, с целью упрощения, осуществления и повышения воспроизводимости метрологических характеристик, в качестве промежуточной среды используют дистиллированную воду, которую термостатируют при температуре 1°С, а показатель преломления измеряют для световой волны длиной 0,5893 мкм в вакууме.
Текст

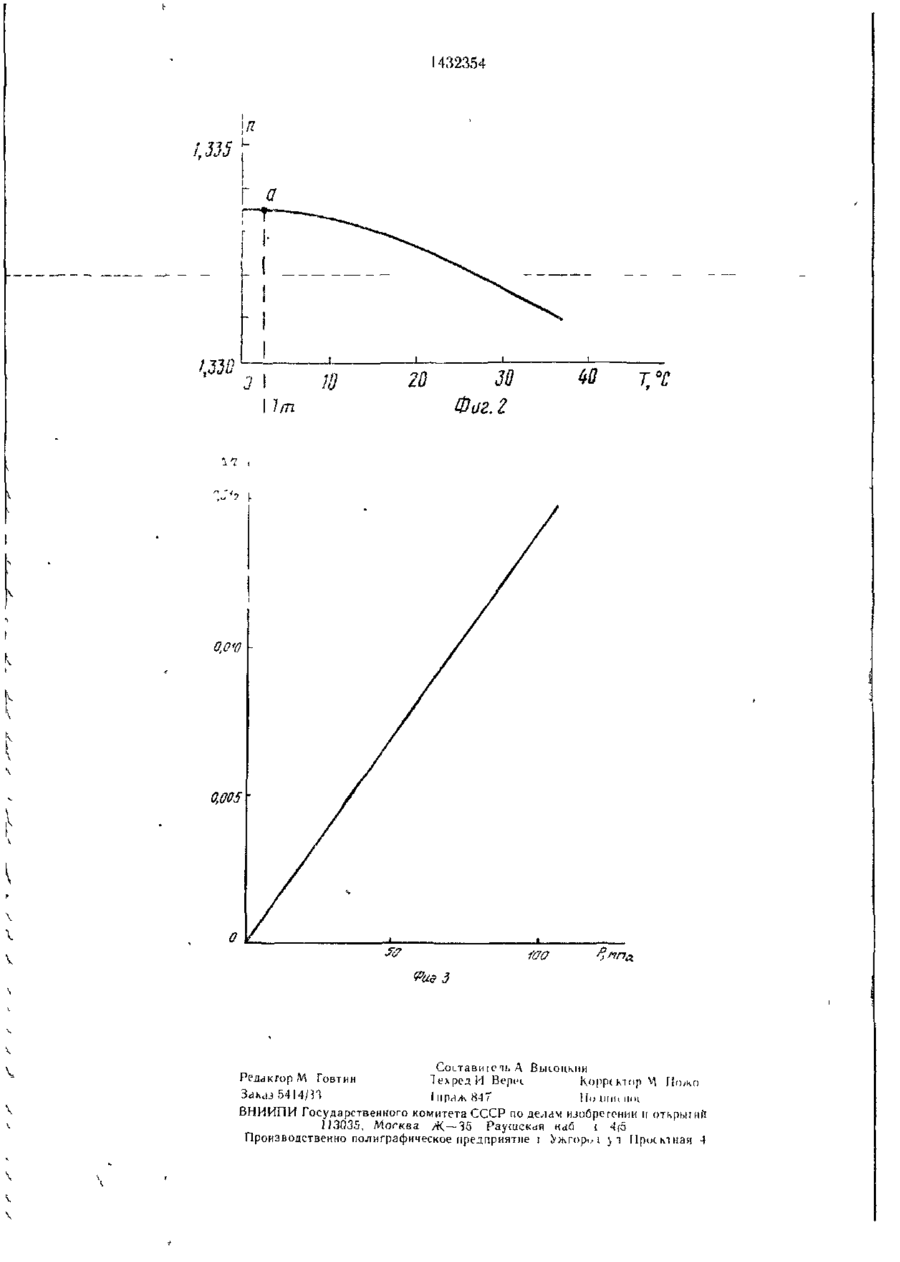

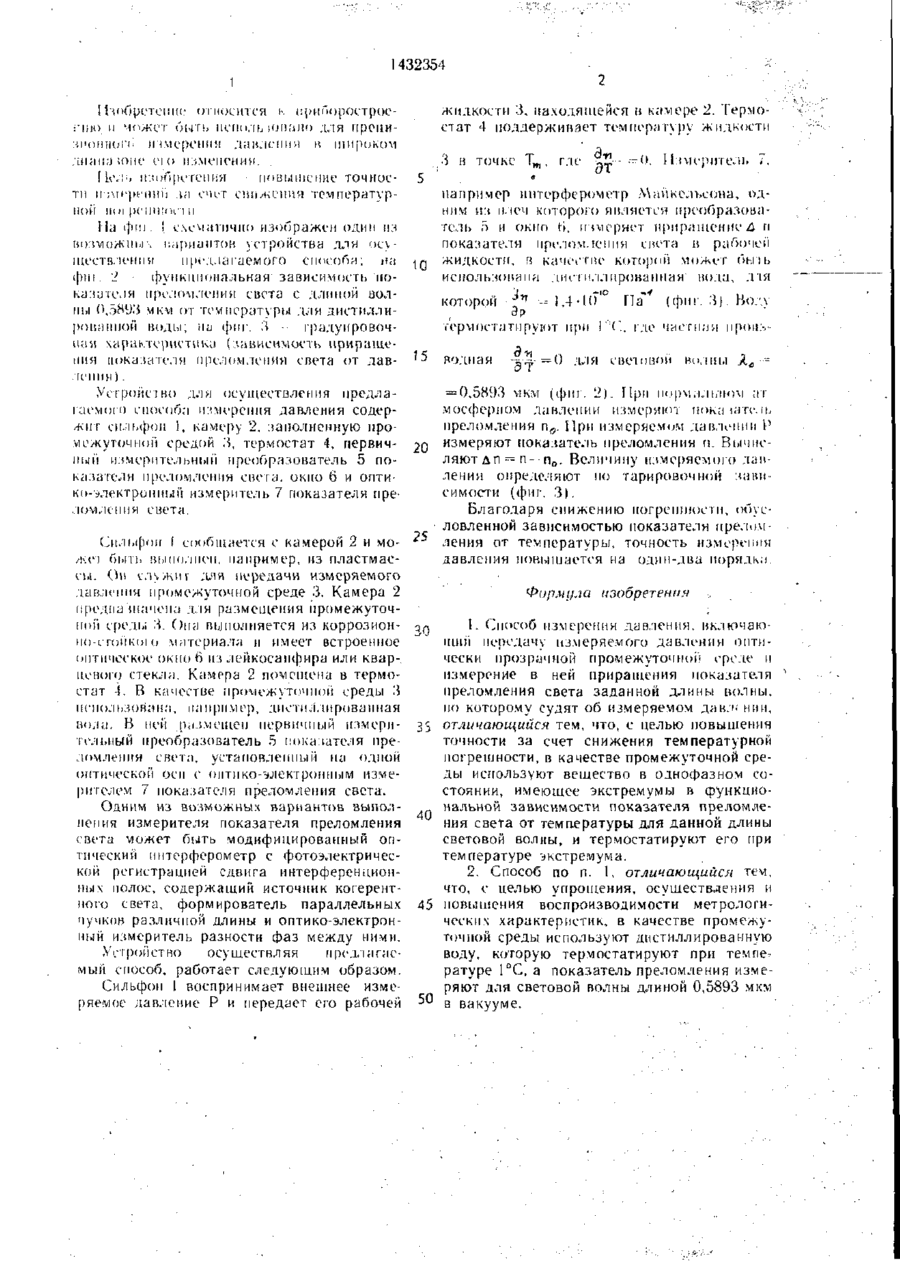

Изобретение относится к приборостроению и позволяет повысить точность измерений давления за счет снижения температурной погрешности Способ измерения давле ния осуществляется при помощи устройства, содержащего сильфон 1, сообщенный с ка мерой 2, помещенной в термостат 4 и имеющей оптическое окно 6 В камере 2 установлен первичный измерительный преобразователь 5 показателя преломления света, соединенный с оптико-электронным измерите лем 7 Камеру 2 заполняют средой 3, у ко торой функциональная зависимость показа теля преломления света от температуры име ет экстремум, например дистиллированной водой Способ осуществляют путем передачи измеряемого давления в среде 3 и изме рения в ней приращения показателя преломления света, по которому определяют измеряемое давление При температуре экстре мума (для воды около 1°С), поддерживаемой термостатом 4, снижается влияние температуры на величину показателя преломления света, что повышает точность измерений давления 1 з п ф-лы, 3 ил 1 \ Фиг] -•^nw v „ , •*— •• Ч 1 J b - r * * _ -^ 432354 І їїпбреТОІІИС ОТНОСИТСЯ К 1;1>нГ)ОрОСТрОС• ПО її может быть пеполь ;опапо для преци•І •j,i'oiiii(ji'(. м і\іереип:і давлении к широком жидкости 3, находящейся в камере 2. Термостат 4 поддерживает температуру жидкости И імерптель 7, З в точке Т т , где -w !1ед;. изобретения повышение ТОЧНОСТИ намерении іа с и т снижения температурнапример интерферометр Май полигон а, одной IM'i p
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for pressure measurement
Автори англійськоюBabii Vladlen Ivanovych, Babii Marharyta Vasylivna
Назва патенту російськоюСпособ для измерения давления
Автори російськоюБабий Владлен Иванович, Бабий Маргарита Васильевна
МПК / Мітки
МПК: G01L 11/00
