Сигнальний буй

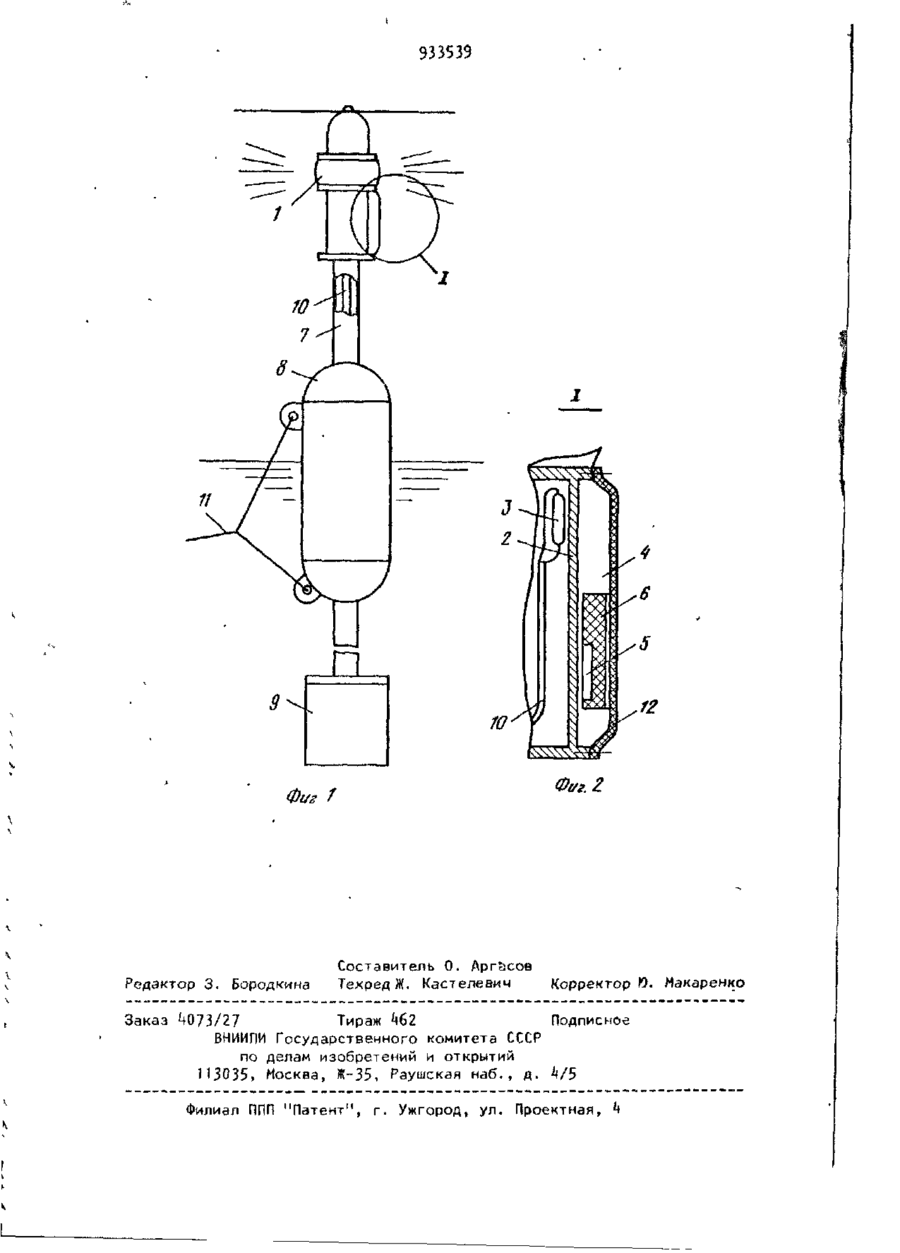

Союз Советских Социалистически* Республик ОПИСАНИЕ ИЗОБРЕТЕНИЯ К (И) 933539 АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22)3аявлено08.10.80 ( 2 1 ) 2 9 8 8 8 1 1 ( Ц - \ \ (51 )м. Кл; В 63 В 21/52 с присоединением заявки Jfc Государственный комитет СССР по делан изобретений и открытий (23)Приоритет Опубликовано 07. Об. 82. Бюллетень №21« Дата опубликования описания 07-06.82 (72) Авторы изобретения (71) Заявитель (53)УДК629.129. .23(088.8) Ю.В. Комягин, В.Н. Приходько, А.П. Толстошеее и В.Е. Ячменев , , . . Специальное конструкторско-технологическое бюро Морского гидрофизического института АН Украинской ССР (51*) СИГНАЛЬНЫЙ БУЙ І 2 Of! I Изобретение относится к океанограТГализатор, расположенный на верхнем фическим исследованиям и предназначеконце мачты, магнитный переключатель, но преимущественно для установки на взаимодействующий с постоянным магпритопленных буйковых станциях для нитом, и блок питания, электрически обнаружения станции после всплытия. связанный через переключатель с сигИзвестен сигнальный буй, содержанализатором [2]. щий корпус, сигнализатор, статор с Переключатель установлен внутри электромагнитной системой, выполненконтейнера и в исходном положении ный в виде полого тора из немагнитзакрыт. Для хранения контейнера ного материала, и ротор в виде шара маяка используется держатель, кото10 из ферромагнитного материала, усрый имеет магнит, совмещенный с перетановленного с возможностью свободключателем, когда маяк уложен в дерного перемещения внутри полого жатель. При освобождении маяка из тора til. держателя переключатель автоматичесНедостатком такого буя является ки замыкается и подает энергию на IS сложность его деталей, требующих источник света. точного изготовления. Кроме того, Недостатком известного буя являетконструкция буя не позволяет обесся сложность устройства: наличие печить автоматическое включение и специального держателя, представлявыключение сигнализатора при всплыющего собой цилиндр с установленным тии и погружении буя. в нем магнитом, отключающий буй. Держатель также имеет "ключ", ориентируНаиболее близким к предлагаемому ющий буй таким образом, что магнит бую является сигнальный буй, содерсовпадает с контактами магнитного жащий полую мачту с поплавком, сиг 8н люч ат е л я, з -933539 т.е. держатель имеет • достаточно сложную конструкцию и габариты и использование его для притоплснных буйковых станций затруднительно. Кроме того, необходимо какое-то устройство для освобождения буя от держателя для автоматического его включения, причем освобождать буй следует вблизи поверхности воды, чтобы не расходовать энергию і при всплытии. Целью изобретения является обеспечение автоматического срабатывания сигнализатора и упрощение конструкции буя. і Для достижения этой цели буй снабжен водопроницаемой стенкой, установленной с образованием отсека снаружи' мачты со стороны переключателя, расположенного над поплавком, а также 20 дополнительным поплавком, соединенным с магнитом и размещенным в отсеке с возможностью перемещения вдоль мачты. На фиг. 1 изображен сигнальный 25 буй в рабочем (включенном) положении; на фиг. 2 - узел I на фиг. 1, Сигнальный буй состоит из электрического источника освещения, сигнализатора 1, герметичного корпуса 2, ,_ в котором вертикально размещен магнитный переключатель 3 с нормально замкнутыми контактами. Снаружи на корпусе 2, со стороны переключателя 3 образован отсек k, в котором размещен 35 постоянный магнит 5, закрепленный на поплавке 6. Сигнализатор 1 установлен на верхнем конце полой мачты (трубы) 7, на середине которой закоеплен поплавок 8, а на нижнем конце установлен в корпусе блок 9 питания, причем этот блок и сигнализатор 1 через переключатель 3 электрически соединены кабелем 10, пропущенным внутри мачты 7*- К последней 45 в точке равновесия приложенных к бую сил (в данном конкретном случае к поплавку) прикреплен канат 11 (Элемент крепления к притопленной буйковой станции). Для образования отсека h установлена водопроницаемая стенка 12. Сигнальный буй работает следующим образом. При погружении буя под воду вместе с притопленной станцией отсек k заполняется водой и в нем поплавок, 6 4' с магнитом 5 всплывает и размыкает нормально замкнутые контакты переключателя 3. Блок 9 сигнализатора 1 отключается. При нахождении под водой под воздействием течения и благодаря канату 11, закрепленному в точке равновесия сил течения, буй занимает вертикальное положение и поплавок 6 в с е с магнитом 5 время находится напротив переключателя 3, размыкая нормально замкнутые контакты. При всплытии буя на поверхность вода выходит из отсека k и поплавок 6 с магнитом 5 под действием собственного веса падает. При этом контакты переключателя 3 замыкаются и включают блок 9 сигнализатора 1. На сигнальном буе может быть установлен не только источник освещения, но и радиомаяк, который может включаться аналогично. Предложенный сигнальный буй имеет небольшое количество деталей, прост в изготовлении и удобен в эксплуатации, так как имеет автоматическое выключение буя при установке под воду и включение при всплытии его иэ поверхность . Формула изобретения Сигнальный буй, содержащий полую мачту с поплавком, сигнализатор, расположенный на верхнем конце мачты, магнитный переключатель, взаимодействующий с постоянным магнитом, и блок питания, электрически связанный через переключатель с сигнализатором, о т л и ч а ю щ и й с я гем, что, с целью обеспечения автоматического срабатывания сигнализатора и упрощения конструкции, он снабжен водопроницаемой стенкой, установленной с образованием отсека снаружи мачты со стороны переключателя, расположенного над поплавком, а также дополнительным поплавком, соединенным с магнитом и размещенным в отсеке с возможностью перемещения вдоль мачты. Источники информации, принятые во внимание при экспертизе 1. Авторское свидетельство СССР № 662*115, кл. В 63 В 21/52, 1977. 2. Патент США N ^099282, ° кл. 9-8, 1978 (прототип1' 933539 Фі/г.і Фш 7 Редактор 3. Бородкина Составитель 0. AprScoe Техред Ж. Кастелевич Корректор Ю. Макаренко Заказ ^073/27 Тираж 462 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий П3035, Москва, Ж-35, Раушская наб., д. k/S Филиал ППП "Патент", г. Ужгород, ул. Проектная, h
