Композиція для просочування накладок зчеплення

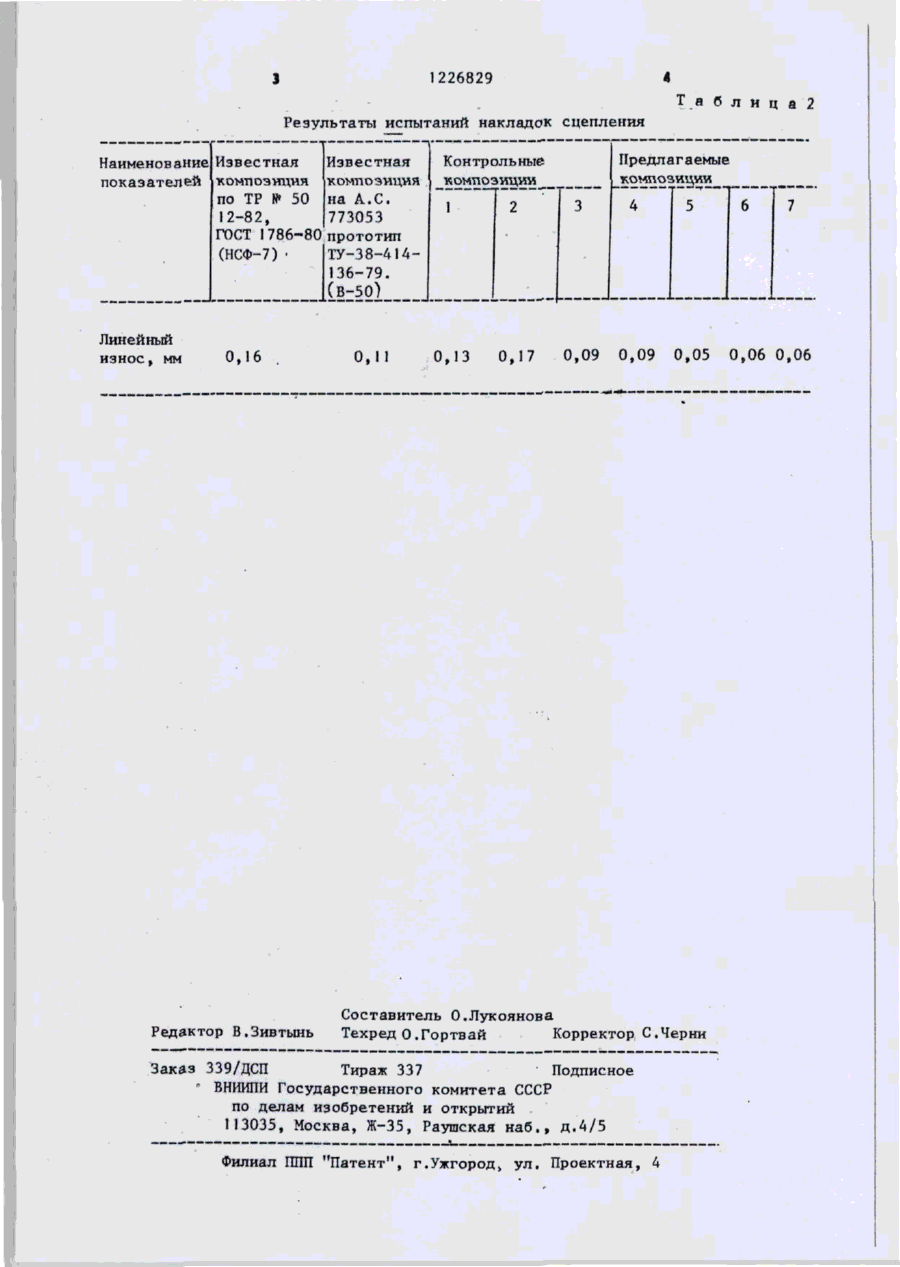

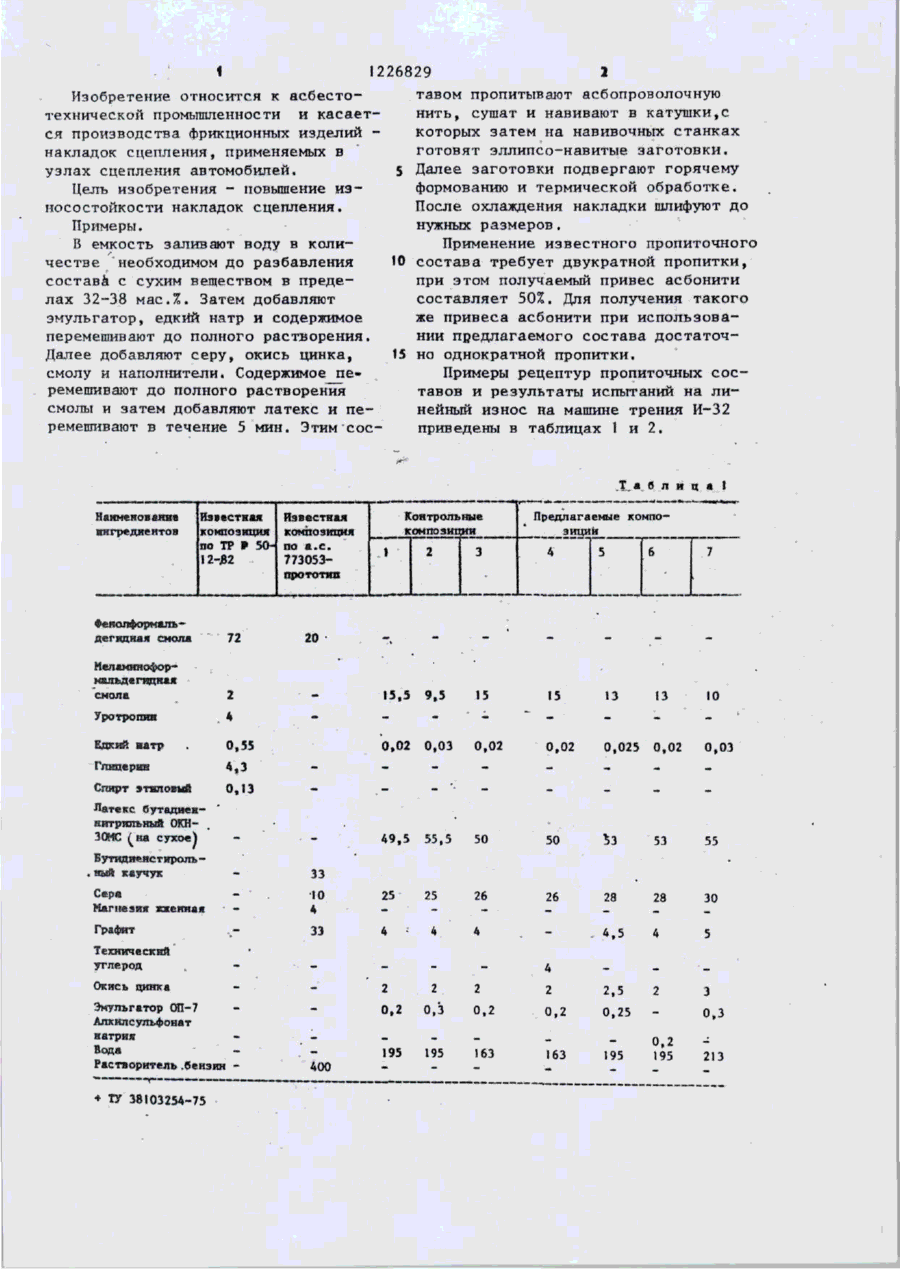

К М О И И ДЛЯ ПРОПИТКИ ' О ПЗ Ц Я Н К А О СЦЕПЛЕНИЯ, включающая полиА ЛД К мерное связующее, серу, окись цинка и углеродный наполнитель, о т л и ч а ю щ а я с я тем, что, с целью повышения износостойкости накладок сцепления, в качестве полимерного связующего она содержит бутадиен нитрильный латекс с содержанием; звеньев акрилонитрила 31-35 мас.Х, меламиноформальдегидную смолу и дополнительно поверхностно-активное вещество, едкий натр и воду при следующем соотношении компонентов в мае.%: ' Бут адиен-нитрильный "латекс с содержанием звеньев акрилонитрила ЗЇ-35 на сухое вещество латекса 50-55 Меламино формальдегидная смола 10-15 Сера 26-30 Окись цинка 2-3 і Углеродный наполнитель 4-5 Поверхностно-активное вещество 0,2-0,3 Едкий натр 0,02-0,03 2 Вода 163-213. (Л сю СО ПФ-К I 1 226829 2 тавом пропитывают асбопроволочную Изобретение относится к асбестонить, сушат и навивают в катушки,с технической промышленности и касает которых затем на навивочных станках ся производства фрикционных изделий • готовят эллипсо-навитые заготовки, накладок сцепления, применяемых в узлах сцепления автомобилей. 5 Далее заготовки подвергают горячему формованию и термической обработке. Цель изобретения - повышение изПосле охлаждения накладки шлифуют до носостойкости накладок сцепления. нужных размеров. Примеры. В емкость заливают воду в колиПрименение известного пропиточного честве необходимом до разбавления 10 состава требует двукратной пропитки, состава с сухим веществом в предепри этом получаемый привес асбонити лах 32-38 мас.%. Затем добавляют составляет 50%. Для получения такого эмульгатор, едкий натр и содержимое же привеса асбонити при использоваперемешивают до полного растворения. нии предлагаемого состава достаточДалее добавляют серу, окись цинка, 15 но однократной пропитки. смолу и наполнители. Содержимое пеПримеры рецептур пропиточных сосремешивают до полного растворения тавов и результаты испытаний на лисмолы и затем добавляют латекс и пенейный износ на машине трения И-32 ремешивают в течение 5 мин. Этим сое приведены в таблицах 1 и 2. б л и ц а 1 Наименование ингредиентов Известная Известная композиция КОМПОЗИЦИЯ по ТР 9 50- по s . c . 12-32 773053прототип Феволформалъ— дегидная смола Контрольные композиции Предлагаемые компо6 2 3 4 15,5 9,5 15 15 13 13 10 0,02 0,03 0,02 0,02 0,025 0,02 0,03 49,5 72 5 7 1 55,5 50 50 53 53 55 10 4 25 25 26 26 28 28 30 33 4 . 4,5 4 5 20 Меламхяофоркальдегидная смола 2 Уротропин 4 Едкий натр 0,55 Глицерин 4.3 0,13 Спирт этиловый Латекс бутадиеннитрильный ОКНЗ М ( а д сухое) О С ' Вутидяеястирольный каучук Сера Магнезия жженная Графят 33 • . • . Технический углерод Окись цинка Энульгатор ОП-7 Алхилсулъфонат натрия Вода Растворитель .бензин + Т 38103254-75 У • • 4 4 2 2 2 — 2 — 4 400 2 3 0,3 0,2 0,2 0,25 0,3 195 2,5 0,2 195 163 163 195 0,2 195 213 1226829 Та б л и ц а 2 Результаты испытаний накладок сцепления Известная Наименование Известная показателей композиция композиция по ТР № 50 на А.С. 773053 12-82, прототип ГОСТ 1786-80 ТУ-38-414(НСФ-7) • 136-79. (В-5О) Линейный износ, мм 0,16 Редактор В.Зивтынь 0,11 Предлагаемые композиции Контрольные композиции 1 2 3 4 5 6 7 0,13 0,17 0,09 0,09 0,05 0,06 0,06 Составитель О.Лукоянова Техред О.Гортвай Корректор С.Черни Заказ 339/ДСП Тираж 337 Подписное В И П Государственного комитета СССР НИИ по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д.А/5 Филиал П П "Патент", г.Ужгород> ул. Проектная, 4 И
