Пересувна еталонна вимірювально-градуювальна лабораторія (певгл)

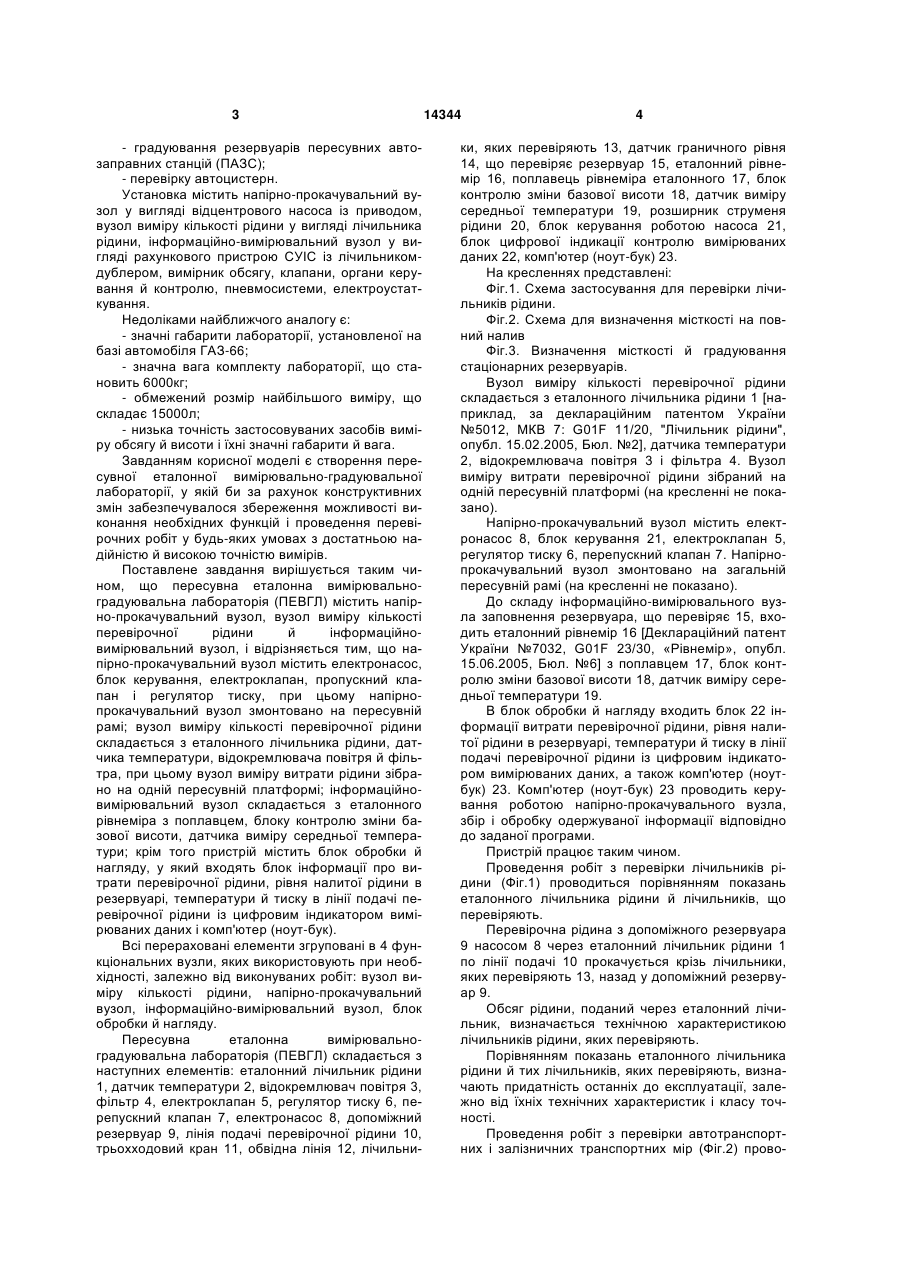

Пересувна еталонна вимірювальноградуювальна лабораторія (ПЕВГЛ), що містить напірно-прокачувальний вузол, вузол виміру кількості перевірної рідини й інформаційновимірювальний вузол, яка відрізняється тим, що напірно-прокачувальний вузол містить електронасос, блок керування, електроклапан, перепускний клапан і регулятор тиску, при цьому напірнопрокачувальний вузол змонтований на пересувній 3 - градуювання резервуарів пересувних автозаправних станцій (ПАЗС); - перевірку автоцистерн. Установка містить напірно-прокачувальний вузол у вигляді відцентрового насоса із приводом, вузол виміру кількості рідини у вигляді лічильника рідини, інформаційно-вимірювальний вузол у вигляді рахункового пристрою СУІС із лічильникомдублером, вимірник обсягу, клапани, органи керування й контролю, пневмосистеми, електроустаткування. Недоліками найближчого аналогу є: - значні габарити лабораторії, установленої на базі автомобіля ГАЗ-66; - значна вага комплекту лабораторії, що становить 6000кг; - обмежений розмір найбільшого виміру, що складає 15000л; - низька точність застосовуваних засобів виміру обсягу й висоти і їхні значні габарити й вага. Завданням корисної моделі є створення пересувної еталонної вимірювально-градуювальної лабораторії, у якій би за рахунок конструктивних змін забезпечувалося збереження можливості виконання необхідних функцій і проведення перевірочних робіт у будь-яких умовах з достатньою надійністю й високою точністю вимірів. Поставлене завдання вирішується таким чином, що пересувна еталонна вимірювальноградуювальна лабораторія (ПЕВГЛ) містить напірно-прокачувальний вузол, вузол виміру кількості перевірочної рідини й інформаційновимірювальний вузол, і відрізняється тим, що напірно-прокачувальний вузол містить електронасос, блок керування, електроклапан, пропускний клапан і регулятор тиску, при цьому напірнопрокачувальний вузол змонтовано на пересувній рамі; вузол виміру кількості перевірочної рідини складається з еталонного лічильника рідини, датчика температури, відокремлювача повітря й фільтра, при цьому вузол виміру витрати рідини зібрано на одній пересувній платформі; інформаційновимірювальний вузол складається з еталонного рівнеміра з поплавцем, блоку контролю зміни базової висоти, датчика виміру середньої температури; крім того пристрій містить блок обробки й нагляду, у який входять блок інформації про витрати перевірочної рідини, рівня налитої рідини в резервуарі, температури й тиску в лінії подачі перевірочної рідини із цифровим індикатором вимірюваних даних і комп'ютер (ноут-бук). Всі перераховані елементи згруповані в 4 функціональних вузли, яких використовують при необхідності, залежно від виконуваних робіт: вузол виміру кількості рідини, напірно-прокачувальний вузол, інформаційно-вимірювальний вузол, блок обробки й нагляду. Пересувна еталонна вимірювальноградуювальна лабораторія (ПЕВГЛ) складається з наступних елементів: еталонний лічильник рідини 1, датчик температури 2, відокремлювач повітря 3, фільтр 4, електроклапан 5, регулятор тиску 6, перепускний клапан 7, електронасос 8, допоміжний резервуар 9, лінія подачі перевірочної рідини 10, трьохходовий кран 11, обвідна лінія 12, лічильни 14344 4 ки, яких перевіряють 13, датчик граничного рівня 14, що перевіряє резервуар 15, еталонний рівнемір 16, поплавець рівнеміра еталонного 17, блок контролю зміни базової висоти 18, датчик виміру середньої температури 19, розширник струменя рідини 20, блок керування роботою насоса 21, блок цифрової індикації контролю вимірюваних даних 22, комп'ютер (ноут-бук) 23. На кресленнях представлені: Фіг.1. Схема застосування для перевірки лічильників рідини. Фіг.2. Схема для визначення місткості на повний налив Фіг.3. Визначення місткості й градуювання стаціонарних резервуарів. Вузол виміру кількості перевірочної рідини складається з еталонного лічильника рідини 1 [наприклад, за деклараційним патентом України №5012, МКВ 7: G01F 11/20, "Лічильник рідини", опубл. 15.02.2005, Бюл. №2], датчика температури 2, відокремлювача повітря 3 і фільтра 4. Вузол виміру витрати перевірочної рідини зібраний на одній пересувній платформі (на кресленні не показано). Напірно-прокачувальний вузол містить електронасос 8, блок керування 21, електроклапан 5, регулятор тиску 6, перепускний клапан 7. Напірнопрокачувальний вузол змонтовано на загальній пересувній рамі (на кресленні не показано). До складу інформаційно-вимірювального вузла заповнення резервуара, що перевіряє 15, входить еталонний рівнемір 16 [Деклараційний патент України №7032, G01F 23/30, «Рівнемір», опубл. 15.06.2005, Бюл. №6] з поплавцем 17, блок контролю зміни базової висоти 18, датчик виміру середньої температури 19. В блок обробки й нагляду входить блок 22 інформації витрати перевірочної рідини, рівня налитої рідини в резервуарі, температури й тиску в лінії подачі перевірочної рідини із цифровим індикатором вимірюваних даних, а також комп'ютер (ноутбук) 23. Комп'ютер (ноут-бук) 23 проводить керування роботою напірно-прокачувального вузла, збір і обробку одержуваної інформації відповідно до заданої програми. Пристрій працює таким чином. Проведення робіт з перевірки лічильників рідини (Фіг.1) проводиться порівнянням показань еталонного лічильника рідини й лічильників, що перевіряють. Перевірочна рідина з допоміжного резервуара 9 насосом 8 через еталонний лічильник рідини 1 по лінії подачі 10 прокачується крізь лічильники, яких перевіряють 13, назад у допоміжний резервуар 9. Обсяг рідини, поданий через еталонний лічильник, визначається технічною характеристикою лічильників рідини, яких перевіряють. Порівнянням показань еталонного лічильника рідини й тих лічильників, яких перевіряють, визначають придатність останніх до експлуатації, залежно від їхніх технічних характеристик і класу точності. Проведення робіт з перевірки автотранспортних і залізничних транспортних мір (Фіг.2) прово 5 диться методом наливу в транспортну міру кількості рідини, яка обмірювана еталонним лічильником, до оцінки номінальної місткості, розташованої в горловині транспортної міри. Для цього перевірочна рідина з допоміжного резервуара 9 (або лінії забору рідини зовнішньої системи водопроводу (на малюнку не показана)) електронасосом 8 через еталонний лічильник 1 по лінії подачі 10 накачується в транспортну міру 15. Процес заливання перевірочної рідини контролюється датчиком граничного рівня 14, і припиняється при наливі рідини до відмітки номінальної місткості. Номінальну місткість транспортної міри визначають за показниками на блоці інформації 22. Номінальна місткість транспортної міри визначається з урахуванням температурних виправлень перевірочної рідини й коефіцієнтів лінійного розширення транспортної міри, залежно від матеріалу виготовлення. Проведення робіт з перевірки стаціонарних резервуарів (Фіг.3) об'ємним методом проводиться в наступному порядку. На горловину резервуара, який перевіряється, 15, установлюють еталонний рівнемір 16 і блок контролю базової висоти 18 (при необхідності). У внутрішню порожнину резервуара поміщають дат 14344 6 чик виміру середньої температури 19 і розширник струменя рідини 20. Перевірочна рідина з допоміжного резервуара 9 (або лінії забору рідини зовнішньої системи водопроводу (на малюнку не показана) електронасосом 8 через еталонний лічильник 1 по лінії подачі перевірочної рідини 10, з розширником струменя 20 подається в резервуар, що перевіряють, 15. Процес заповнення резервуара, що перевіряють, іде безупинно (без перерв, які приводять до зміни обсягу й рівня рідини в резервуарі), починаючи з рівня, рівного «нулю», до рівня номінальної місткості. За даними змінами висоти наповнення резервуара, залежно від кількості рідини, поданої в резервуар, температури перевірочної рідини й матеріалу виготовлення, по закладеній у комп'ютер (23) програмі складається градуювальна таблиця резервуара, якого перевіряють. Пересувна еталонна вимірювальноградуювальна лабораторія забезпечує збереження можливості виконання необхідних функцій і проведення перевірочних робіт у будь-яких умовах з достатньою надійністю й високою точністю вимірів, при цьому вага комплекту становить лише 300кГ при необмеженому розмірі найбільшого виміру. 7 Комп’ютерна верстка А. Крулевський 14344 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
