Поворотно-ділильний пристрій

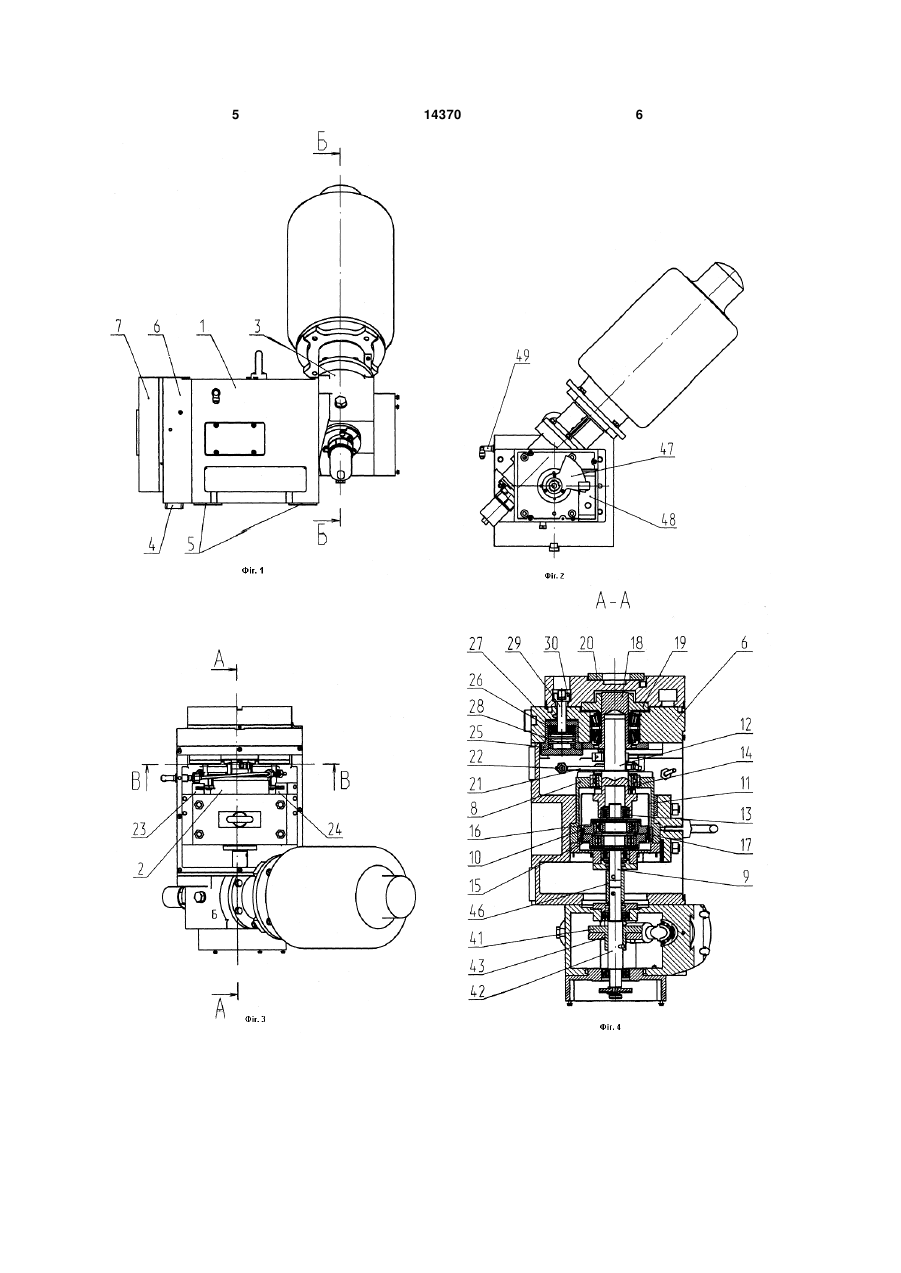

Поворотно-ділильний пристрій, який містить корпус, що має в нижній частині центруючий виступ і напрямні шпонки, базову плиту з планшайбою, розташовану на передньому торці корпусу, і 3 14370 4 утримують планшайбу від кутового зсуву під час кою муфтою 46. На іншому кінці вихідного вала обробки. Обробка криволінійних поверхонь і пазів 42 установлена пластина 47, що входить у паз у пропонованому пристрої здійснюється за рахудатчика положення 48. Штуцер підведення рідини нок вільного обертання планшайби в процесі об49 закріплений у корпусі і з'єднується гідророзверобки. денням із трьома гідроциліндрами. Сутність пропонованої корисної моделі поясПоворотно-ділильний пристрій працює таким нюється кресленнями: чином. на Фіг.1 зображено поворотно-ділильний Пристрій установлюється на стіл верстата пристрій, вигляд спереду; так, щоб шпонки 5 ввійшли в пази столу, а виступ на Фіг.2 зображено поворотно-ділильний 4 у базовий отвір. Пристрій з'єднується із систепристрій, вигляд збоку; мою ЧПУ верстата, а до штуцера 49 підводиться на Фіг.3 зображено поворотно-ділильний робоча рідина. На планшайбу 7 установлюється пристрій, вигляд зверху; пристосування з оброблюваною деталлю. на Фіг.4 зображено перетин А-А Фіг.3; Режим виходу в нульове положення. У цьому на Фіг. 5 зображено перетин Б-Б Фіг.1; режимі по команді системи ЧПУ включається пона Фіг. 6 зображено перетин В-В Фіг.3. дача робочої рідини в безштокові порожнини гідПристрій містить корпус 1, всередині якого роциліндрів 25. Під тиском робочої рідини порвстановлений хвильовий редуктор 2, вузол пришень 29, переміщаючись, переборює зусилля воду 3, центруючий виступ 4, шпонки 5, базову пакета тарілчастих пружин 26, звільняючи планплиту 6, планшайбу 7. Хвильовий редуктор 2 місшайбу 7. Обертання від електродвигуна 31 через тить жорсткий циліндричний корпус 8, вхідний черв'ячний і хвильовий редуктори передається на вал 9, установлений на опорах кочення, жорстке планшайбу 7, при цьому від сигналів, що надхоколесо 10, нерухомо закріплене в корпусі, гнучке дять з датчиків положення 23 і 24 при входженні колесо 11, закріплене на торець фланця вихіднопластин 22 і 47, а також датчика положення 48, го вала 12 хвильового редуктора, що одним кінвідбувається плавне зниження швидкості електцем установлений на опорах кочення 13 і 14. родвигуна, що забезпечує вихід планшайби 7 у Двохвильовий генератор хвильового редуктора вихідне положення з високою точністю. По ковиконаний у вигляді зміщених дисків 15, установманді системи ЧПУ припиняється підтримка тиску лених на опорах кочення 16. У зовнішні проточки робочої рідини в порожнинах гідроциліндрів 25. дисків 15 установлене деформуюче кільце 17. На Від зусилля пакетів тарілчастих пружин 26 пересклянку 18 нерухомо установлений фланець 19, міщається поршень 29 і планшайба 7 притискана який установлена планшайба 7 із центруючою ється до базової плити 6, тим самим забезпечушайбою 20. На вихідному валу 12 хвильового ється її нерухоме положення. редуктора 2 установлені два важелі 21 із пластиРобота в режимі ділильного пристрою. По нами 22, що входять у пази датчиків положення команді системи ЧПУ включається подача робо23 і 24. З внутрішньої сторони базової плити 6 у чої рідини в порожнини гідроциліндрів 25. Під розточеннях установлені гідроциліндри 25 фіксатиском робочої рідини поршень 29 переміщаюції планшайби 7. У штокову порожнину гідроцилічись, переборює зусилля пакетів тарілчастих ндра встановлений пакет тарілчастих пружин 26, пружин 26, звільняє планшайбу 7. По програмі регулювальне 27 і дистанційне 28 кільця. На торсистеми ЧПУ планшайба 7 повертається на заці поршня 29 закріплена шайба 30, що входить у даний кут. По команді ЧПУ припиняється підтрикільцеву проточку планшайби 7. мка тиску робочої рідини в порожнинах гідроциліВузол приводу змонтований в окремому корндрів 25. Під дією пакетів тарілчастих пружин 26 пусі і містить електродвигун постійного струму 31, переміщається поршень 29 і планшайба 7 притизакріплений на перехідній склянці 32 співвісно скається до базової плити 6, тим самим забезпевхідному валу 33 черв'ячного редуктора. На кінці чується її нерухоме положення. По програмі ровалів електродвигуна і вхідного вала 33 нерухомо бочі органи верстата, переміщаючись, встановлені напівмуфти 34 і 35 у пазах яких роззабезпечують обробку деталі інструментом, заміщені розрізні сухарики 36. Вхідний вал 33 устакріпленим у шпинделі верстата. новлений на опорах кочення 37. Інший кінець Робота в режимі поворотного пристрою. По вхідного вала 33 з'єднаний з датчиком імпульсів команді системи ЧПУ включається подача робо38 муфтою 39. Датчик імпульсів 38 закріплений у чої рідини в порожнині гідроциліндрів 25. Під тиссклянці 40 співвісно вхідному валу 33. Склянка 40 ком робочої рідини поршень 29, переміщаючись, своїм фланцем кріпиться до корпуса черв'ячного переборює зусилля пакетів тарілчастих пружин редуктора. Черв'ячне колесо складається з неру26, що звільняють планшайбу 7. По програмі від хомої частини 41, закріпленої на вихідному валу системи ЧПУ планшайба і робочі органи верста42 черв'ячного редуктора і рухливої 43, ексцентта, одночасно переміщаючись, забезпечують рика 44 і гвинтів 45. обробку деталі інструментом, закріпленим у шпиВихідний вал 42 черв'ячного редуктора і вхіднделі верстата. ний вал 9 хвильового редуктора 2 з'єднані жорст 5 14370 6 7 Комп’ютерна верстка Л.Литвиненко 14370 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
