Пристрій для різання

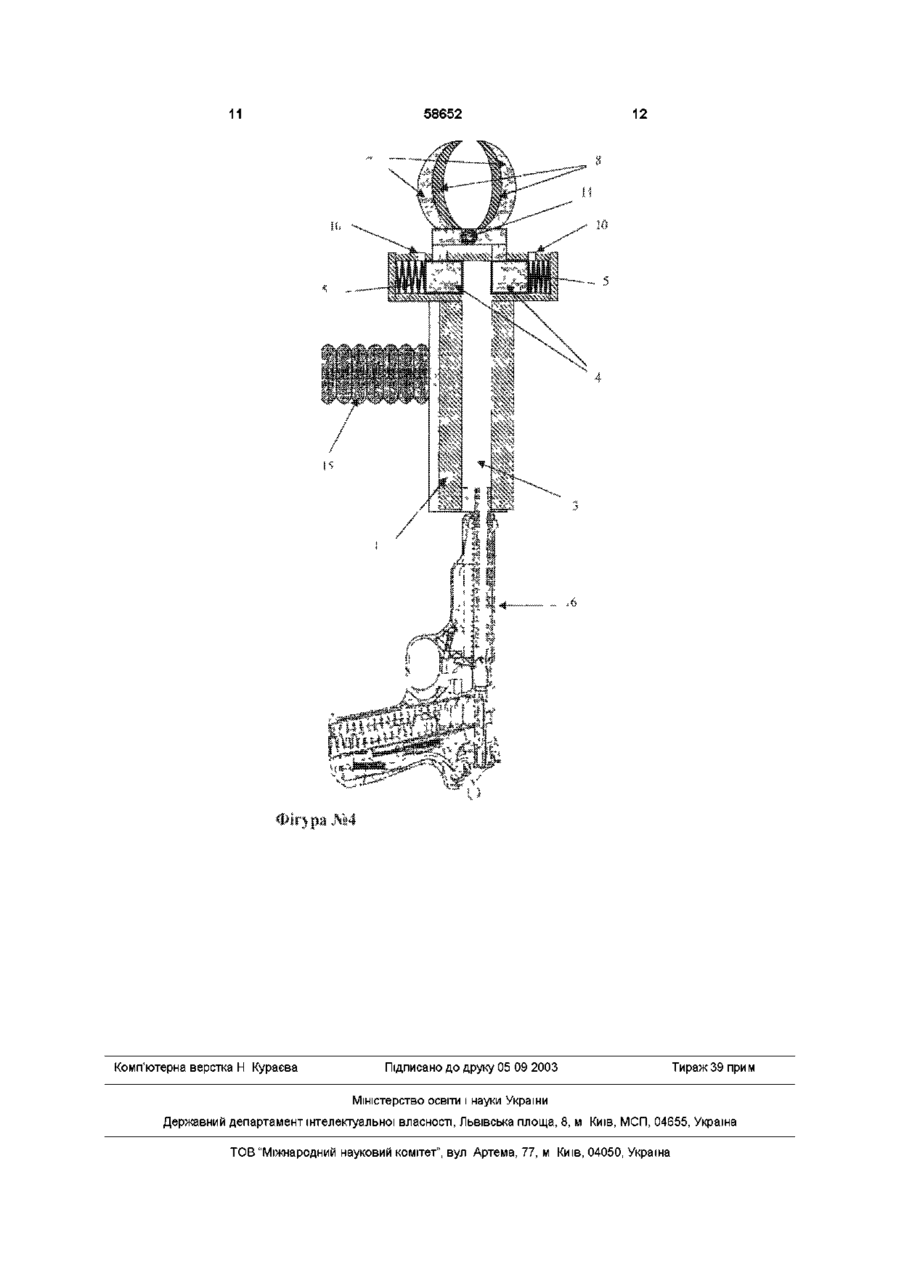

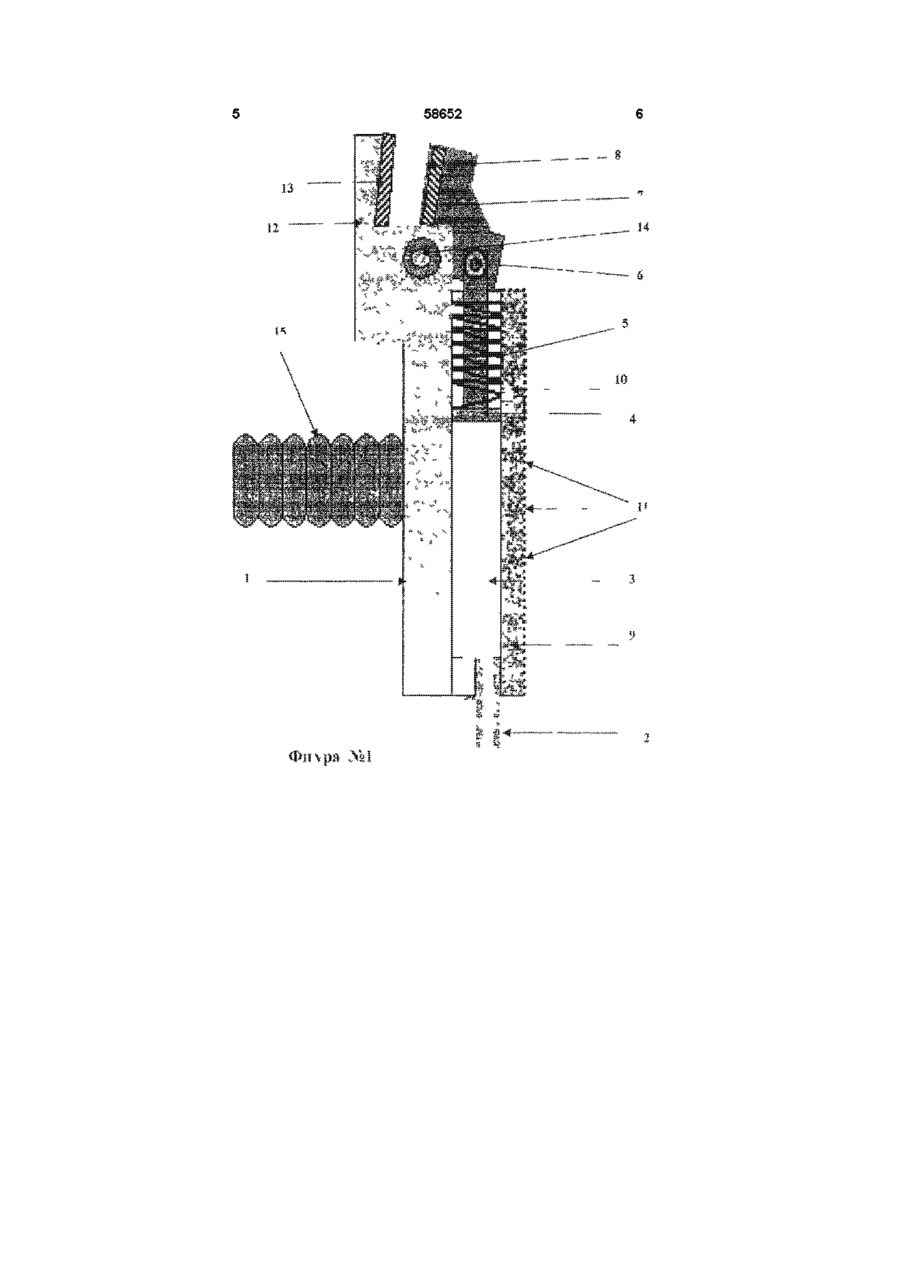

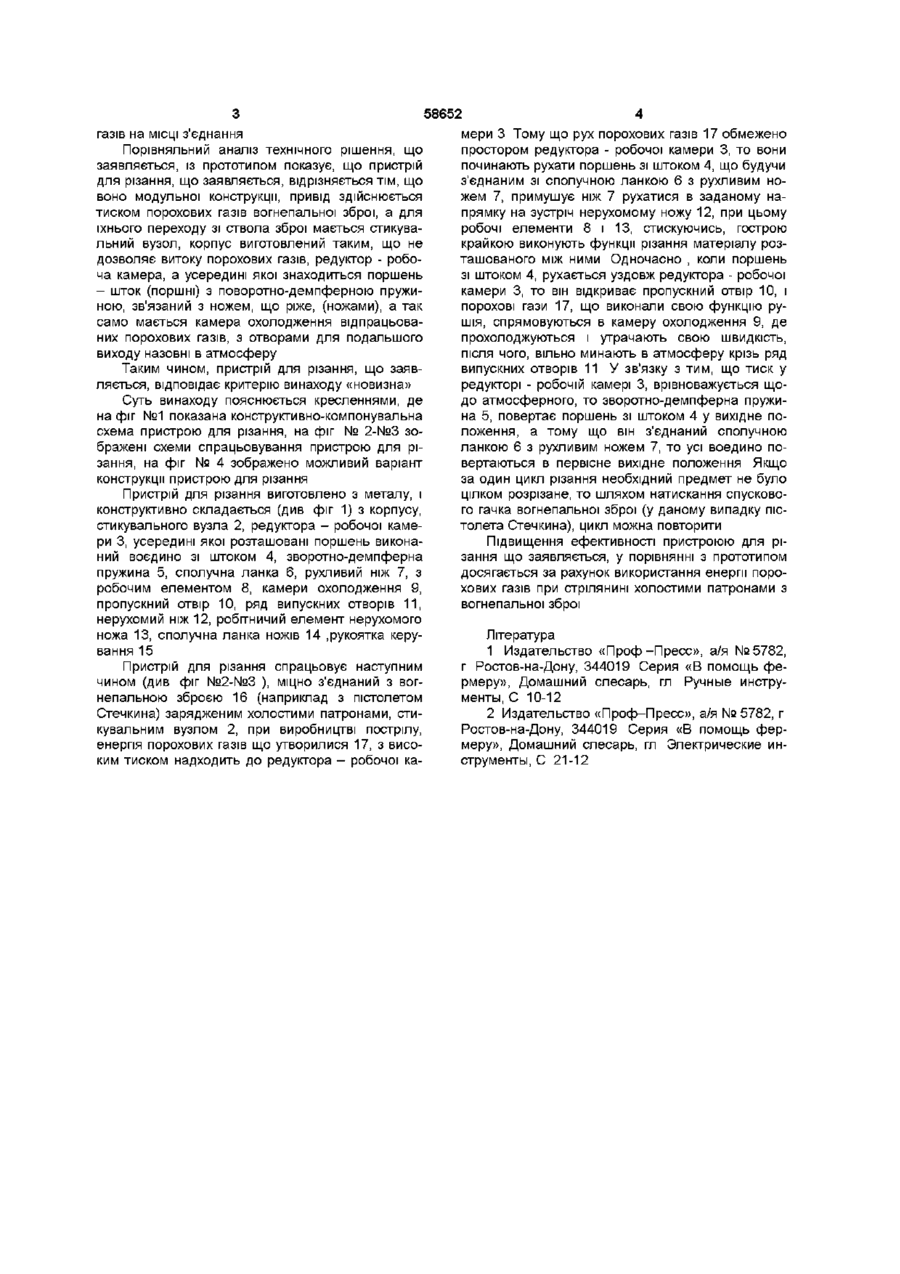

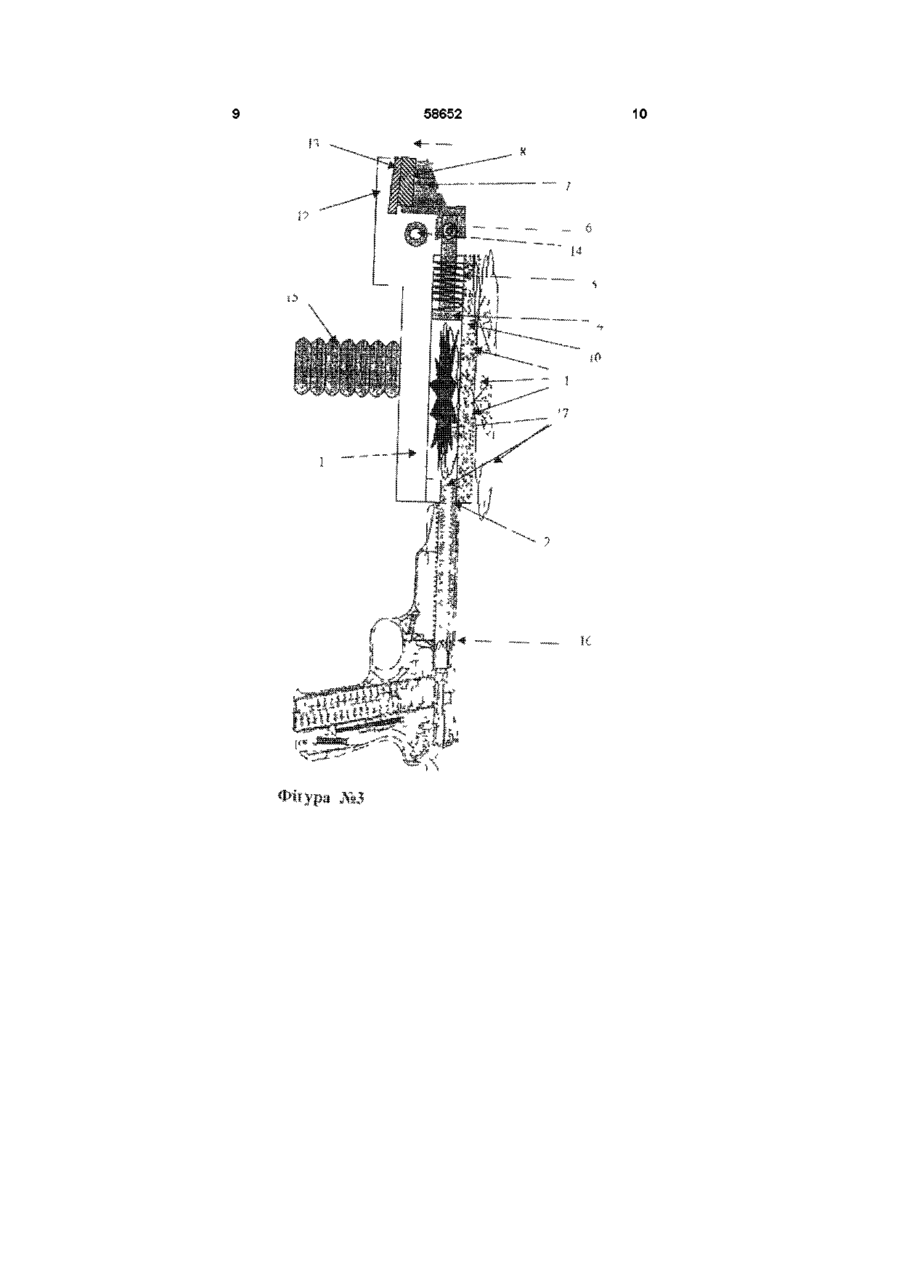

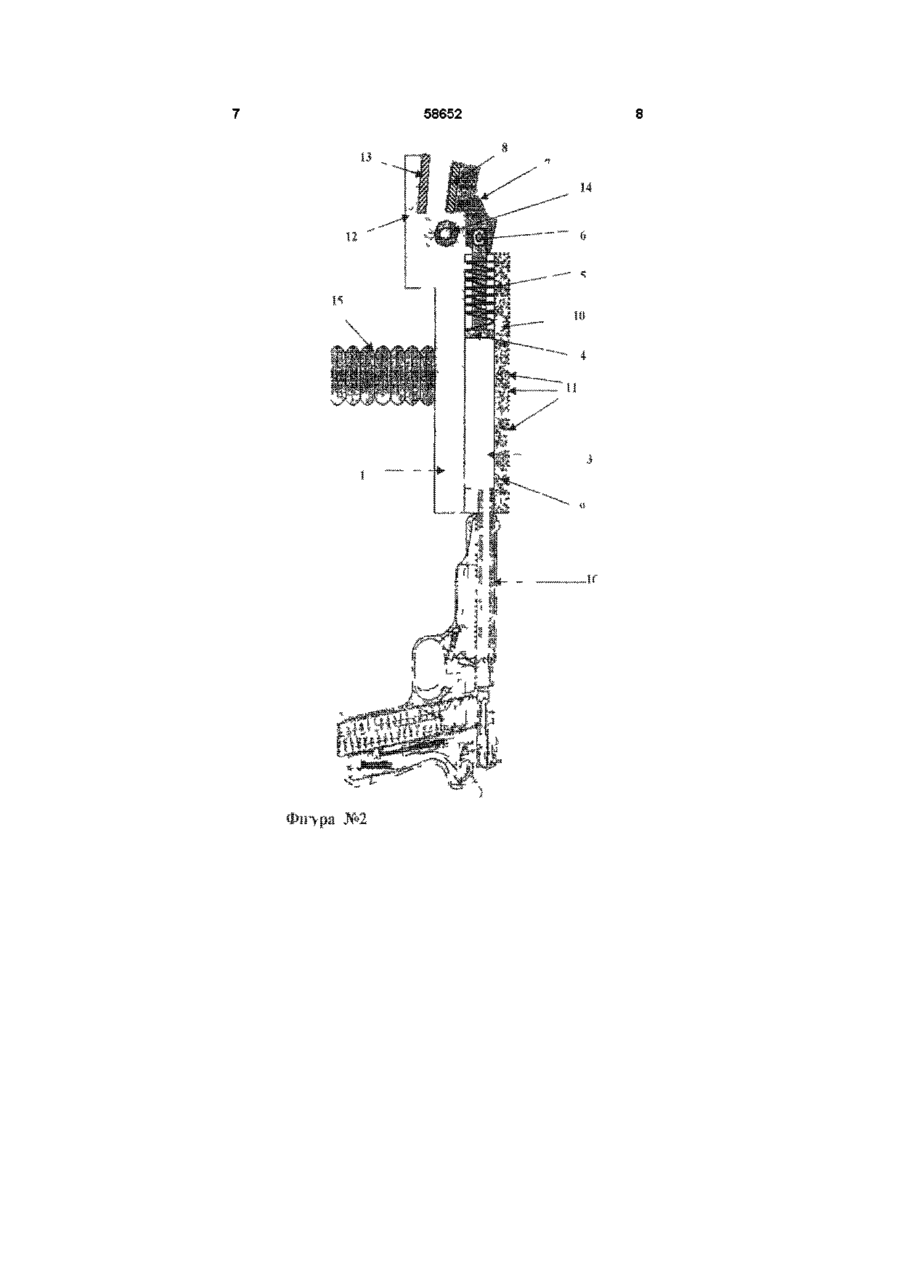

Пристрій для різання, що містить з собі редуктор, рукоятку керування, вимикач і електродвигун, усе це з'єднано і закріплено між собою на одній осі, який відрізняється тим, що додатково має стикувальний вузол, з можливістю контактування з вогнепальною зброєю, і корпус, виконаний з металу, що містить в собі редуктор - робочу камеру з розташованим у СТІНЦІ пропускним отвором (чи кількома отворами), що містить поршень - шток (чи декілька поршнів), який зв'язаний з рухливим ножем (ножами), поворотно-демпферною пружиною та камерою охолодження, що у свою чергу містить в собі цілу низку випускних отворів Винахід відноситься до області народного господарства, конкретно до інструмента, що ріже, а саме до інструмента, що ріже, і що використовує як рушій енергію порохових газів, і може бути застосованим у комплексі з вогнепальною зброєю Відомий пристрій, під назвою «ручні ножиці» що містить з собі два ножі з ручками, з'єднані між собою віссю /1/ Недоліками відомого пристрою, є його несумісність застосування для різання міцних матеріалів товщиною більш 1,5 міліметра, що обмежує можливість його застосування Відомий пристрій, під назвою «ПІДОЙМОВІ НОЖИЦІ» що містить з собі нижній ніж, важіль керування, і верхній ніж, при цьому вся конструкція пристрою з'єднана між собою декількома осями, і закріплена жорстко і нерухомо на визначеному предметі (наприклад стіл, робоча плита) 121 Недоліками відомого пристрою, є його несумісність застосування для різання міцних матеріалів товщиною більш 4-6 міліметрів, а також його нерухомість (стаціонарність),що обмежує можливість його застосування Більш близьким технічним рішенням, є обраний за прототип пристрій, під назвою «електричні ножиці» що містить з собі редуктор, рукоятка керування, вимикач, і електродвигун, усе це з'єднано і закріплене між собою на одній осі /З/ Недоліками відомого пристрою, є його несумісність застосування в місцях відсутності електричної енергії, а так само його можливість різати тільки плоскі поверхні, що обмежує можливість його застосування В основу винаходу поставлена задача шляхом зміни конструкції пристрою, забезпечити підвищення ефективності різання міцних матеріалів різної форми, а так саме використовувати як джерело енергії приводу пристрою порохові гази вогнепальної зброї Рішенням технічної задачі, у пристрої, що містить з собі редуктор, рукоятка керування, вимикач, електродвигун, і все це з'єднане і закріплене між собою на одній осі, є виконання корпусу з металу таким, у якому є присутнім стикувальний вузол що дозволяє міцно здійснювати з'єднання пристрою і вогнепальної зброї (наприклад пістолета), усередині корпуса знаходиться редуктор - робоча камера, що містить поршень - шток (чи кілька поршнів), поворотна - демпферна пружина, камера охолодження, рухливий ніж і нерухомий ніж (чи до приклада обидва ножі рухливі) які з'єднані і закріплені між собою на одній осі Суть винаходу полягає в тому, що корпус конструктивно виготовляється з метала, а усередині його в редукторі - робочій камері встановлюється поршень - шток (чи декілька поршнів) який зв'язаний з рухливим ножем (ножами), і на котрий впливає поворотна - демпферна пружина, а у СТІНЦІ редуктора - робочої камери розташований пропускний отвір (чи кілька отворів), що сприяє вільному виходу відпрацьованих порохових газів, і їх подальшому охолодженню в камері охолоджувачі, з наступним виходом назовні в атмосферу, а для з'єднання з вогнепальною зброєю, знаходиться стикувальний вузол здатний жорстко здійснити взаємне кріплення, що запобігає витоку порохових ю (О 00 ю 58652 газів на МІСЦІ з єднання Порівняльний аналіз технічного рішення, що заявляється, із прототипом показує, що пристрій для різання, що заявляється, відрізняється тім, що воно модульної конструкції, привід здійснюється тиском порохових газів вогнепальної зброї, а для їхнього переходу зі ствола зброї мається стикувальний вузол, корпус виготовлений таким, що не дозволяє витоку порохових газів, редуктор - робоча камера, а усередині якої знаходиться поршень - шток (поршні) з поворотно-демпферною пружиною, зв'язаний з ножем, що ріже, (ножами), а так само мається камера охолодження відпрацьованих порохових газів, з отворами для подальшого виходу назовні в атмосферу Таким чином, пристрій для різання, що заявляється, відповідає критерію винаходу «новизна» Суть винаходу пояснюється кресленнями, де на фіг №1 показана конструктивно-компонувальна схема пристрою для різання, на фіг № 2-№3 зображені схеми спрацьовування пристрою для різання, на фіг № 4 зображено можливий варіант конструкції пристрою для різання Пристрій для різання виготовлено з металу, і конструктивно складається (див фіг 1) з корпусу, стикувального вузла 2, редуктора - робочої камери 3, усередині якої розташовані поршень виконаний воєдино зі штоком 4, зворотно-демпферна пружина 5, сполучна ланка 6, рухливий ніж 7, з робочим елементом 8, камери охолодження 9, пропускний отвір 10, ряд випускних отворів 11, нерухомий ніж 12, робітничий елемент нерухомого ножа 13, сполучна ланка ножів 14 .рукоятка керування 15 Пристрій для різання спрацьовує наступним чином (див фіг №2-№3 ), міцно з'єднаний з вогнепальною зброєю 16 (наприклад з пістолетом Стечкина) зарядженим холостими патронами, стикувальним вузлом 2, при виробництві пострілу, енергія порохових газів що утворилися 17, з високим тиском надходить до редуктора - робочої ка мери 3 Тому що рух порохових газів 17 обмежено простором редуктора - робочої камери 3, то вони починають рухати поршень зі штоком 4, що будучи з'єднаним зі сполучною ланкою 6 з рухливим ножем 7, примушує ніж 7 рухатися в заданому напрямку на зустріч нерухомому ножу 12, при цьому робочі елементи 8 і 13, стискуючись, гострою крайкою виконують функції різання матеріалу розташованого між ними Одночасно , коли поршень зі штоком 4, рухається уздовж редуктора - робочої камери 3, то він відкриває пропускний отвір 10, і порохові гази 17, що виконали свою функцію рушія, спрямовуються в камеру охолодження 9, де прохолоджуються і утрачають свою швидкість, після чого, вільно минають в атмосферу крізь ряд випускних отворів 11 У зв'язку з тим, що тиск у редукторі - робочій камері 3, врівноважується щодо атмосферного, то зворотно-демпферна пружина 5, повертає поршень зі штоком 4 у вихідне положення, а тому що він з'єднаний сполучною ланкою 6 з рухливим ножем 7, то усі воєдино повертаються в первісне вихідне положення Якщо за один цикл різання необхідний предмет не було цілком розрізане, то шляхом натискання спускового гачка вогнепальної зброї (у даному випадку пістолета Стечкина), цикл можна повторити Підвищення ефективності пристроюю для різання що заявляється, у порівнянні з прототипом досягається за рахунок використання енергії порохових газів при стрілянині холостими патронами з вогнепальної зброї Література 1 Издательство «Проф-Пресс», а/я №5782, г Ростов-на-Дону, 344019 Серия «В помощь фермеру», Домашний слесарь, гл Ручные инструменты, С 10-12 2 Издательство «Проф-Пресс», а/я № 5782, г Ростов-на-Дону, 344019 Серия «В помощь фермеру», Домашний слесарь, гл Электрические инструменты, С 21-12 58652 58652 58652 10 11 Комп'ютерна верстка Н Кураєва 58652 12 Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
