Копіювальний пристрій

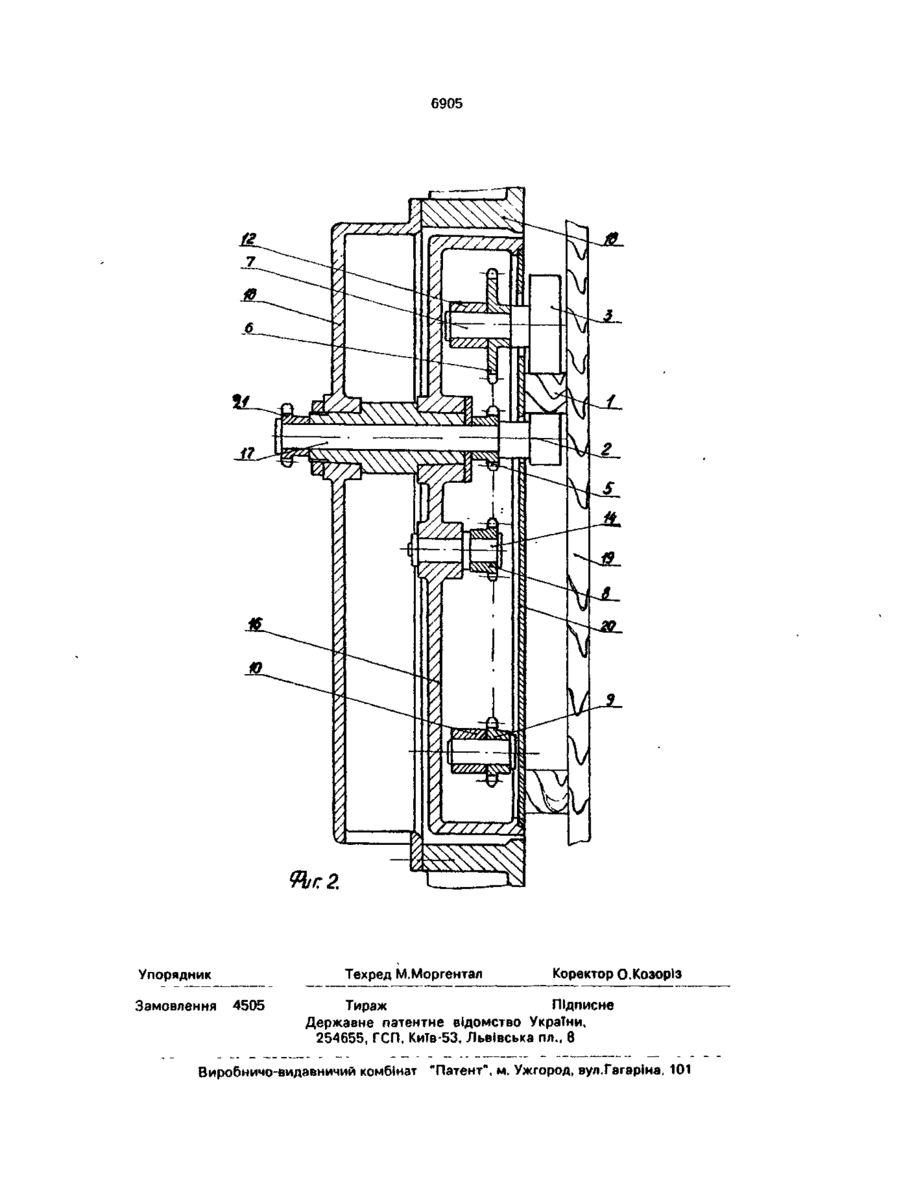

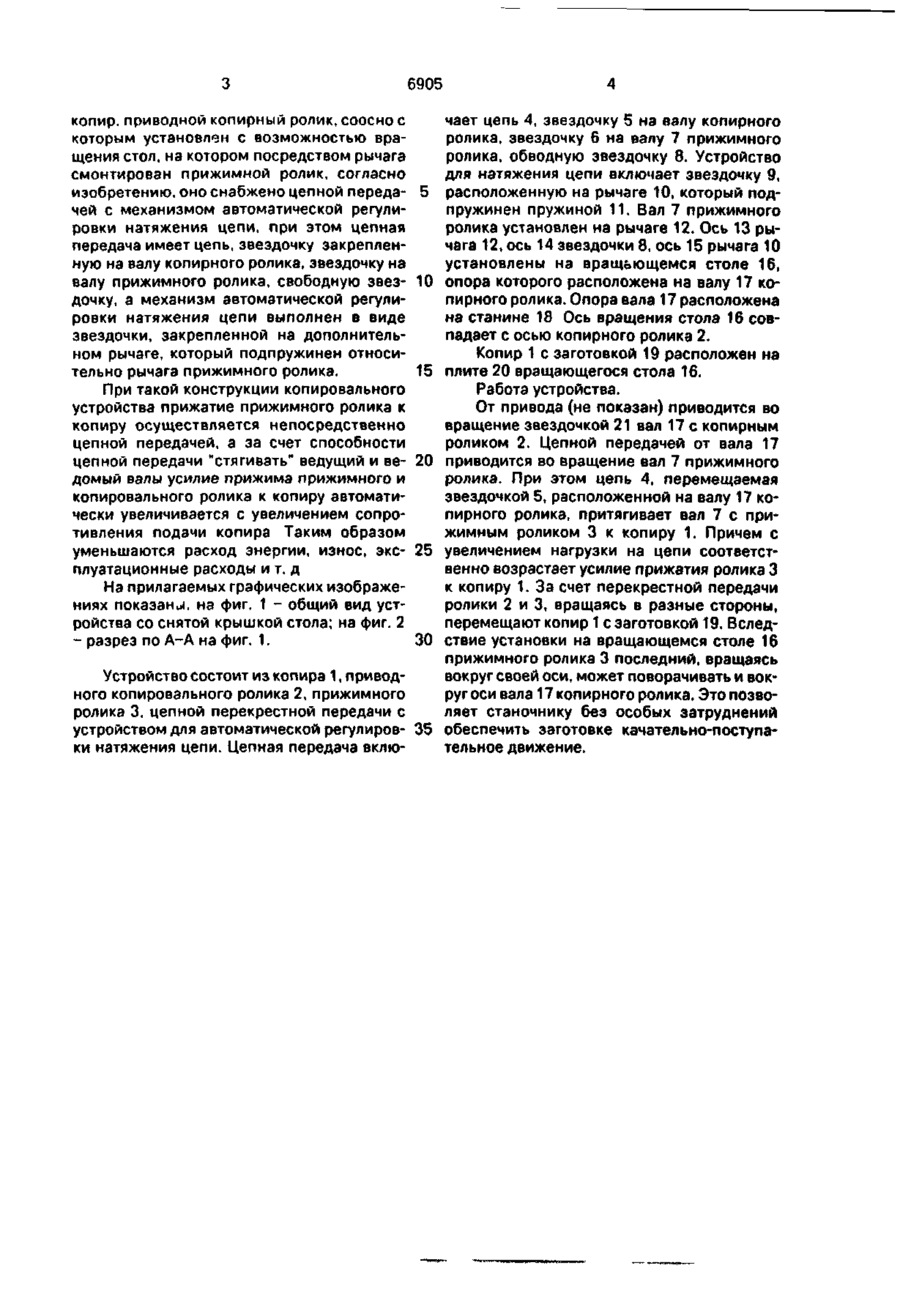

Копировальное устройство, включающее копир, приводной копирный ролик, со осно с которым установлен с возможностью вращения стол, на котором посредством рычага смонтирован прижимной ролик, о т л и ч а ю щ е е с я тем, что оно снабжено цепной передачей с механизмом автоматической регулировки натяжения цепи, при этом цепная передача имеет цепь, звездочку, закрепленную на валу копирного ролика, звездочку на валу прижимного ролика, обводную звездочку, а механизм автоматической регулировки натяжения цепи выполнен в виде звездочки, закрепленной на дополнительном рычаге, который подпружинен относительно рычага прижимного ролика. С > Изобретение относится к деревообрабатывающим станкам и может быть использовано в фрезерно-копировальных станках с верхним расположением шпинделя, применяемых в деревообрабатывающей промышленности. Известно копировальное устройство [1] выбранное в качестве прототипа, включающее стол, установленный с возможностью вращения, копир, приводной копирный ролик, установленный соосно со столом. Прижим обрабатываемой детали осуществляется посредством рычажно установленного прижимного ролика, приводимого в действие пневмоцилиндром. Вращение на прижимной ролик передается от копирного ролика через систему зубчатых колес. Недостаток известного устройства заключается в необходимости использования сложного механизма прижима прижимного ролика (прижим производится пневмоцилиндром). Кроме того, требуется увеличение усилия прижима прижимного ролика вследствие действия распорного (радиального) усилия, которое возникает в зубчатом зацеплении между валами копирного и прижимного роликов. А это вызывает уменьшение КПД привода, износ, т. е. ведет к увеличению эксплуатационных расходов, расходам электроэнергии. В основу изобретения поставлена задача усовершенствовать копировальное устройство, в котором путем механической связи привода копировального ролика с прижимным роликом был бы исключен отдельный привод прижима, а также достигнута возможность автоматического увеличения усилия прижима при увеличении сопротивления подачи копира и наоборот. Поставленная задача решается тем. что в копировальном устройстве, включающем о о ел О 6905 копир, приводной копирный ролик, соосно с которым установлен с возможностью вращения стол, на котором посредством рычага смонтирован прижимной ролик, согласно изобретению, оно снабжено цепной передачей с механизмом автоматической регулировки натяжения цепи, при этом цепная передача имеет цепь,звездочку закрепленную на валу копирного ролика, звездочку на валу прижимного ролика, свободную звездочку, а механизм автоматической регулировки натяжения цепи выполнен в виде звездочки, закрепленной на дополнительном рычаге, который подпружинен относительно рычага прижимного ролика. При такой конструкции копировального устройства прижатие прижимного ролика к копиру осуществляется непосредственно цепной передачей, а за счет способности цепной передачи "стягивать" ведущий и ведомый валы усилие прижима прижимного и копировального ролика к копиру автоматически увеличивается с увеличением сопротивления подачи копира Таким образом уменьшаются расход энергии, износ, эксплуатационные расходы и т. д На прилагаемых графических изображениях показань, на фиг. 1 - общий вид устройства со снятой крышкой стола; на фиг. 2 - разрез по А-А на фиг. 1. 5 10 15 20 25 30 Устройство состоит из копира 1, приводного копировального ролика 2, прижимного ролика 3, цепной перекрестной передачи с устройством для автоматической регулиров- 35 ки натяжения цепи. Цепная передача вклю чает цепь 4, звездочку 5 на валу копирного ролика, звездочку 6 на валу 7 прижимного ролика, обводную звездочку 8. Устройство для натяжения цепи включает звездочку 9, расположенную на рычаге 10, который подпружинен пружиной 11. Вал 7 прижимного ролика установлен на рычаге 12. Ось 13 рычага 12, ось 14 звездочки 8, ось 15 рычага 10 установлены на вращающемся столе 16, опора которого расположена на валу 17 копирного ролика. Опора вала 17 расположена на станине 18 Ось вращения стола 16 совпадает с осью копирного ролика 2. Копир 1 с заготовкой 19 расположен на плите 20 вращающегося стола 16. Работа устройства. От привода (не показан) приводится во вращение звездочкой 21 вал 17 с копирным роликом 2. Цепной передачей от вала 17 приводится во вращение вал 7 прижимного ролика. При этом цепь 4, перемещаемая звездочкой 5, расположенной на валу 17 копирного ролика, притягивает вал 7 с прижимным роликом 3 к копиру 1. Причем с увеличением нагрузки на цепи соответственно возрастает усилие прижатия ролика 3 к копиру 1. За счет перекрестной передачи ролики 2 и 3, вращаясь в разные стороны, перемещают копир 1 с заготовкой 19. Вследствие установки на вращающемся столе 16 прижимного ролика 3 последний, вращаясь вокруг своей оси, может поворачивать и вокруг оси вала 17 копирного ролика. Это позволяет станочнику без особых затруднений обеспечить заготовке качательно-поступательное движение. f-гпф 9069 6905 vV\V\\ \ \ \ 'r тгМІ Техред М.Моргентал Упорядник Замовлення 4505 Коректор О.Козоріз Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гаг аріна 101
