Hапівпровідhиковий блок

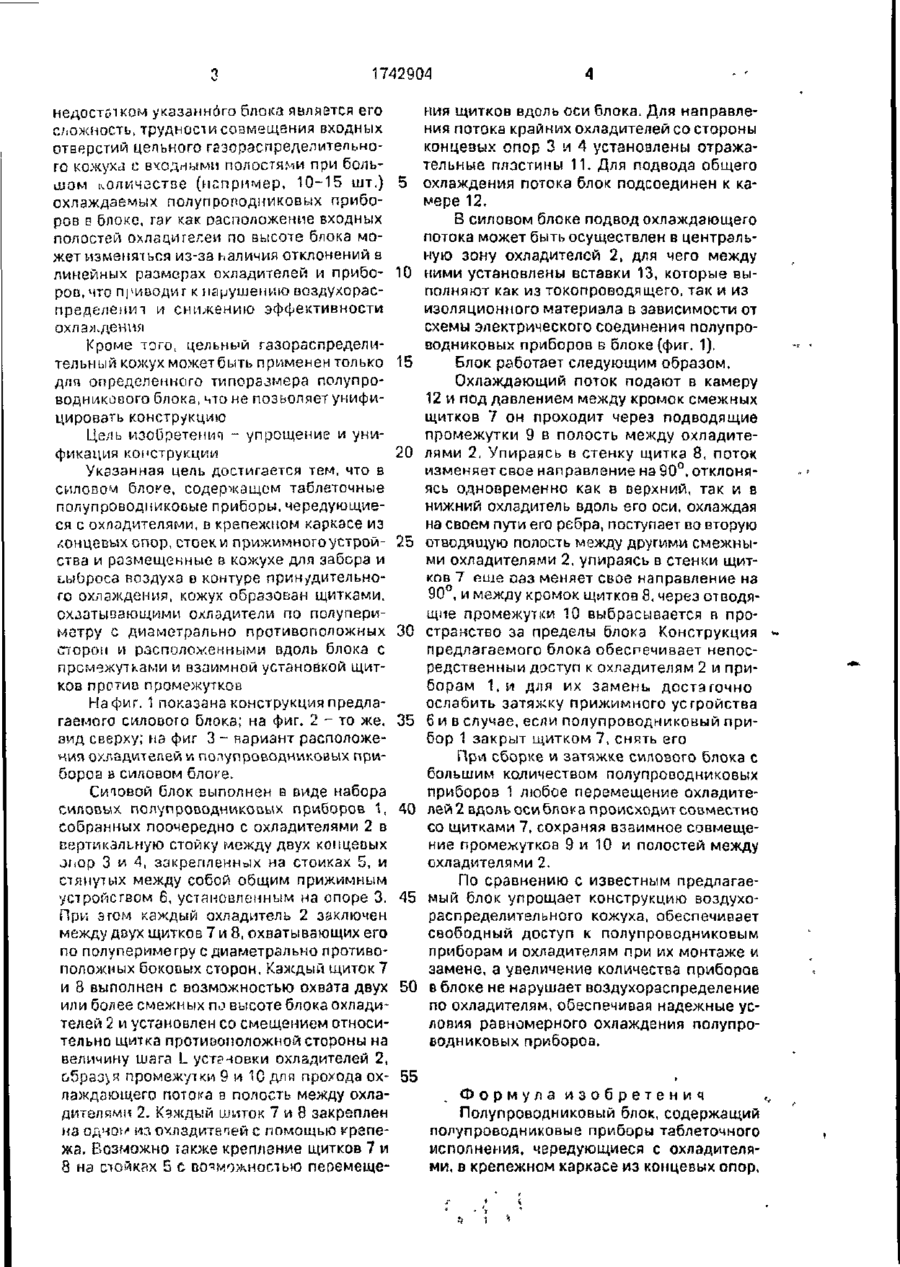

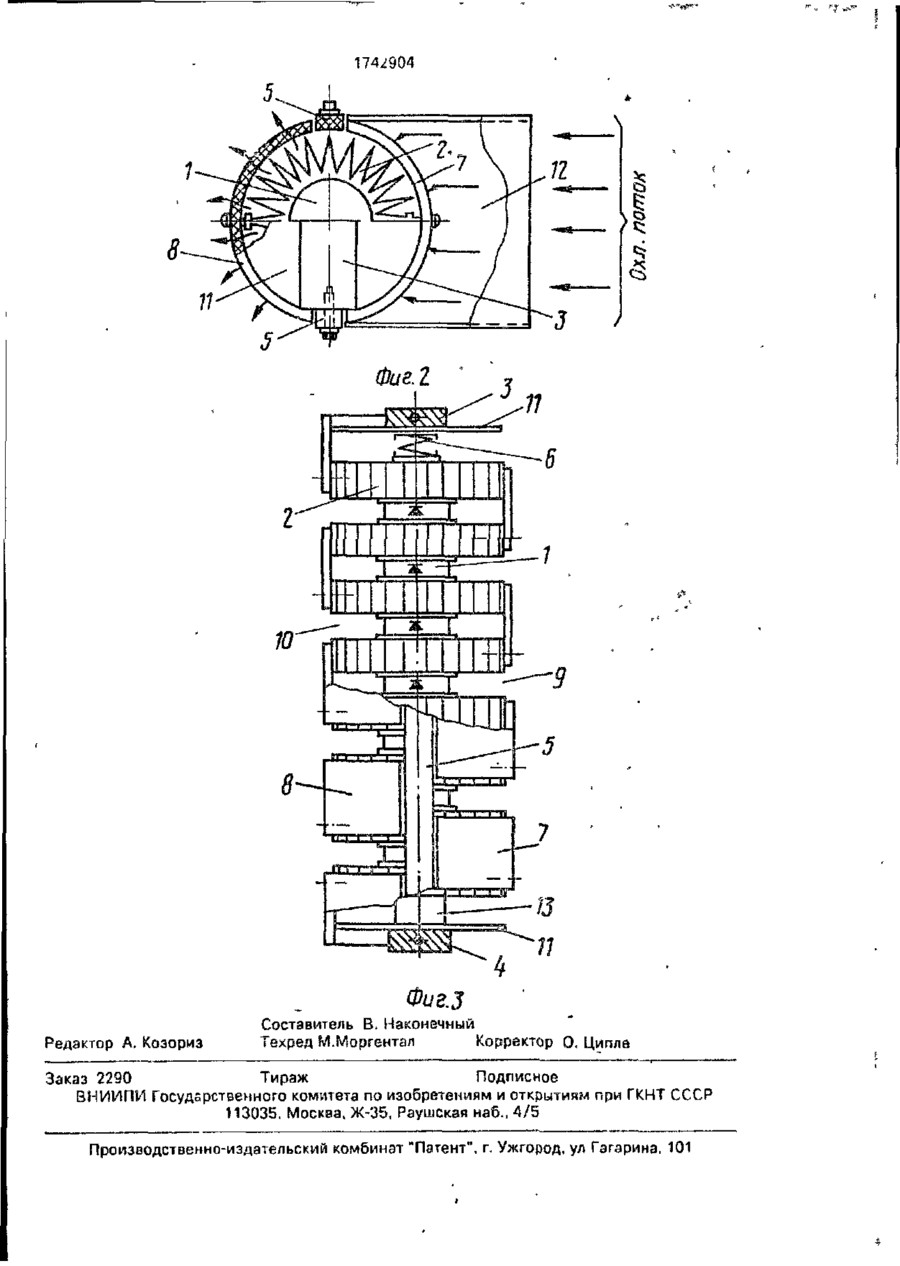

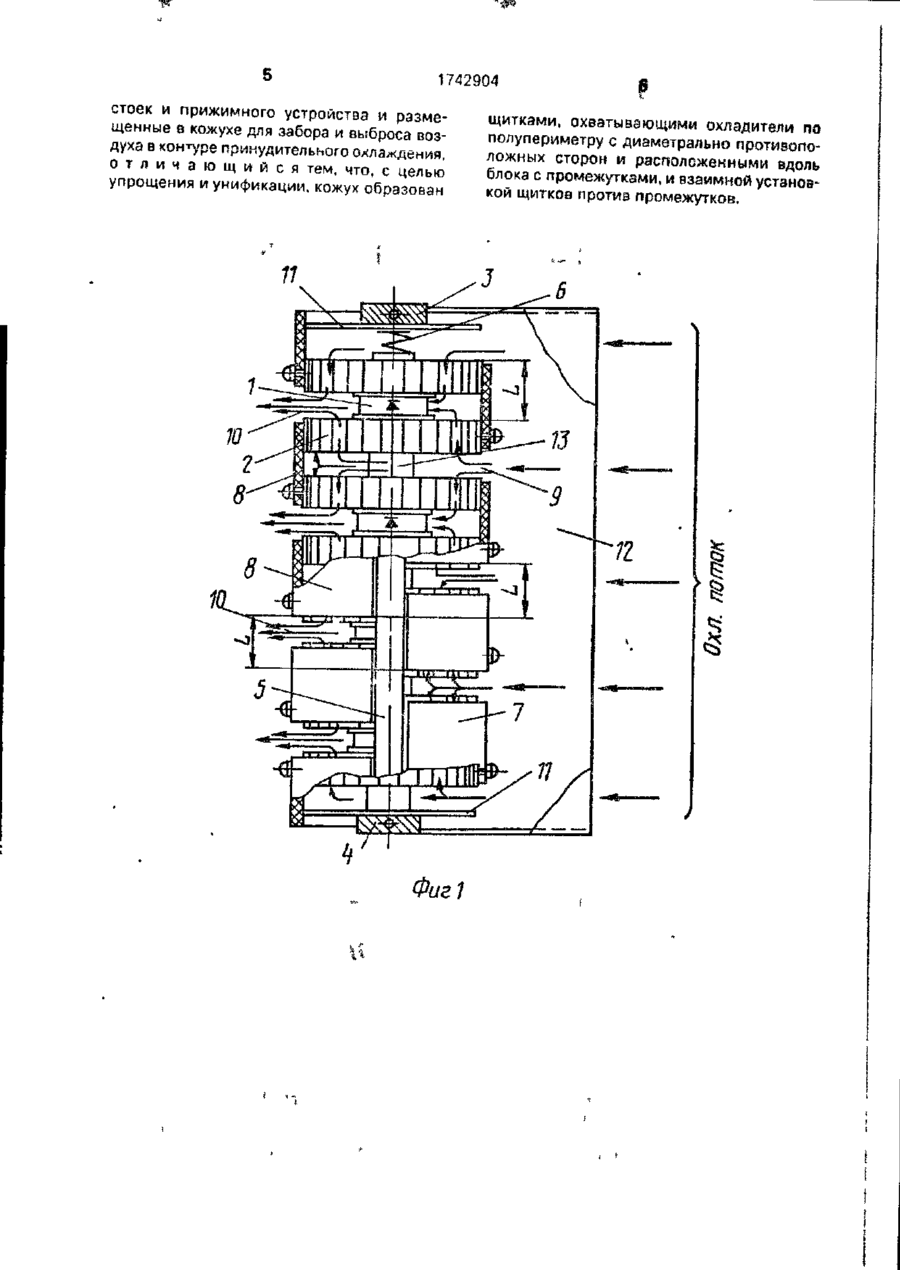

Использование: в силовой преобразовательной технике. Сущность изобретения: устройство содержит столб таблеточных полупроводниковых приборов, установленных один на другой поочередно с охладителями осевого направления в крепежном каркасе из концевых опор, стоек и прижимного устройства. Полупроводниковые приборы' размещены а кожухе для забора и выброса воздуха в контуре принудительного охлаждения, причем кожух образован щитками, охватывающими охладители попарно по полупериметру с диаметрально противоположных сторон. При этом каждым последующим щитком охвачен каждый нижний охладитель из предыдущей пары. 3 ил. динамического сопротивления потока и ухудшения условий охлаждения приборов по мере их удаления в блоке от входа потока в блок из-за подогрева потока предшествующими приборами, а также ограниченный доступ к полупроводниковым приборам для их контроля и замены. Известна конструкция силового блока, содержащего полупроводниковые приборы таблеточного исполнения, чередующиеся с охладителями, в крепежном каркасе из концевых опор, стоек и прижимного устройства и размещенные в кожухе для забора и выброса воздуха' в контуре принудительного охлаждения. В указанном блоке повышена эффективность охлаждения полупроводниковых приборов, но в нем также ограничен доступ к полупроводниковым приборам. При этом ю в 1742904 недостатком указанного блока является его сложность, трудное! и совмещения входных отверстий цельного газораспределительного кожухл с входными полостями при большом количестве (например, 10-15 шт.) 5 охлаждаемых полупроводниковых приборов в блоке, гак как расположение входных полостей охладителей по высоте блока может изменяться из-за наличия отклонений а линейных размерах охладителей и прибо- 10 ров, что приводит к нарушению воздухораспределент и снижению эффективности охлаждения Кроме того, цельный газораспределительный кожух может быть применен только 15 для определенного типоразмера полупроводникового блока, что не позволяет унифицировать конструкцию Цель изобретешь - упрощение и унификация конструкции 20 Указанная цель достигается тем, что в силовом блоке, содержащем таблеточные полупроводниковые приборы, чередующиеся с охладителями, в крепежном каркасе из концевых опор, стоеки прижимного устрой- 25 ства и размещенные в кожухе для забора и ьыЬроса воздуха в контуре принудительного охлаждения, кожух образован щитками, охватывающими охладители по полупериметру с диаметрально противоположных 30 сторон и расположенными вдоль блока с промежутками и взаимной установкой щитков претив промежутков Нафиг. 1 показана конструкция предлагаемого силового блока; на фиг. 2 - то же, 35 аид сверху; на фиг 3 - вариант расположения охладителей и полупроводниковых приборов а силовом блоге. Сичовой блок выполнен в виде набора силовых полупроводниковых приборов 1, 40 собранных поочередно с охладителями 2 в вертикальную стойку между двух концевых опор 3 и 4, закрепленных на стоиках 5, и стянутых между собой общим прижимным устройством 6, установленным на опоре 3. 45 При эгом каждый охладитель 2 заключен между двух щитков 7 и 8, охватывающих его по полуперимегру с диаметрально противоположных боковых сторон. Каждый щиток 7 и 3 выполнен с возможностью охвата двух 50 или более смежных по высоте блока охладителей 2 и установлен со смещением относительно щитка противоположной стороны на величину шага L установки охладителей 2, образуя промежутки 9 и 10 для прохода ох- 55 лаждающего потока в полость между охладителями 2. Кзждый шыток 7 и Э закреплен на одно**1 из охладителей с помощью крепежа. Возможно гакже крепление щитков 7 и 8 на стойках Б с возможностью перемеще щитков вдоль оси блока. Для направления потока крайних охладителей со стороны концевых опор 3 и 4 установлены отражательные пластины 11. Для подвода общего охлаждения потока блок подсоединен к камере 12. В силовом блоке подвод охлаждающего потока может быть осуществлен в центральную зону охладителей 2, для чего между ними установлены вставки 13, которые выполняют как из токопроводящего, так и из изоляционного материала в зависимости от схемы электрического соединения полупроводниковых приборов в блоке (фиг. 1). Блок работает следующим образом. Охлаждающий поток подают в камеру 12 и под давлением между кромок смежных щитков 7 он проходит через подводящие промежутки 9 в полость между охладителями 2. Упираясь в стенку щитка 8, поток изменяет свое направление на 90°, отклоняясь одновременно как в верхний, так и в нижний охладитель вдоль его оси, охлаждая на своем пути его ребра, поступает во вторую отводящую полость между другими смежными охладителями 2, упираясь в стенки щитков 7 еше оаз меняет свое направление на 90 , и между кромок щитков 8, через отводящле промежутки 10 выбрасывается н пространство за пределы блока Конструкция предлагаемого блока обеспечивает непосредственный доступ к охладителям 2 и приборам 1,и для их замень, достаточно ослабить затяжку прижимного устройства бив случае, если полупроводниковый прибор 1 закрыт щитком 7, снять его При сборке и затяжке силового блока с большим количеством полупроводниковых приборов 1 любое перемещение охлздителей 2 вдоль оси блока происходит совместно со щитками 7, сохраняя взаимное совмещение промежутков 9 и 10 и полостей между охладителями 2. По сравнению с известным предлагаемый блок упрощает конструкцию воздухораспределительного кожуха, обеспечивает свободный доступ к полупроводниковым приборам и охладителям при их монтаже и замене, а увеличение количества приборов в блоке не нарушает воздухораспределение по охладителям, обеспечивая надежные условия равномерного охлаждения полупроводниковых приборов. „ Формула изобретения Полупроводниковый блок, содержащий полупроводниковые приборы таблеточного исполнения, чередующиеся с охладителями, в крепежном каркасе из концевых опор, 1742904 стоек и прижимного устройства и размещенные в кожухе для забора и выброса воздуха в контуре принудительного охлаждения, о т л и ч а ю щ и й с я тем, что, с целью упрощения и унификации, кожух образован Фиг1 щитками, охватывающими охладители по полупериметру с диаметрально противоположных сторон и расположенными вдоль блока с промежутками, и взаимной установкой щитков против промежутков. 1742904 11 Фиг.2 j£3££ 2 Л^Л'^к Редактор А. Козориз Составитель В, Наконечный Техред М.Моргентал Корректор О, Ципле Заказ 2290 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35. Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул Гагарина, 101
