Формула / Реферат

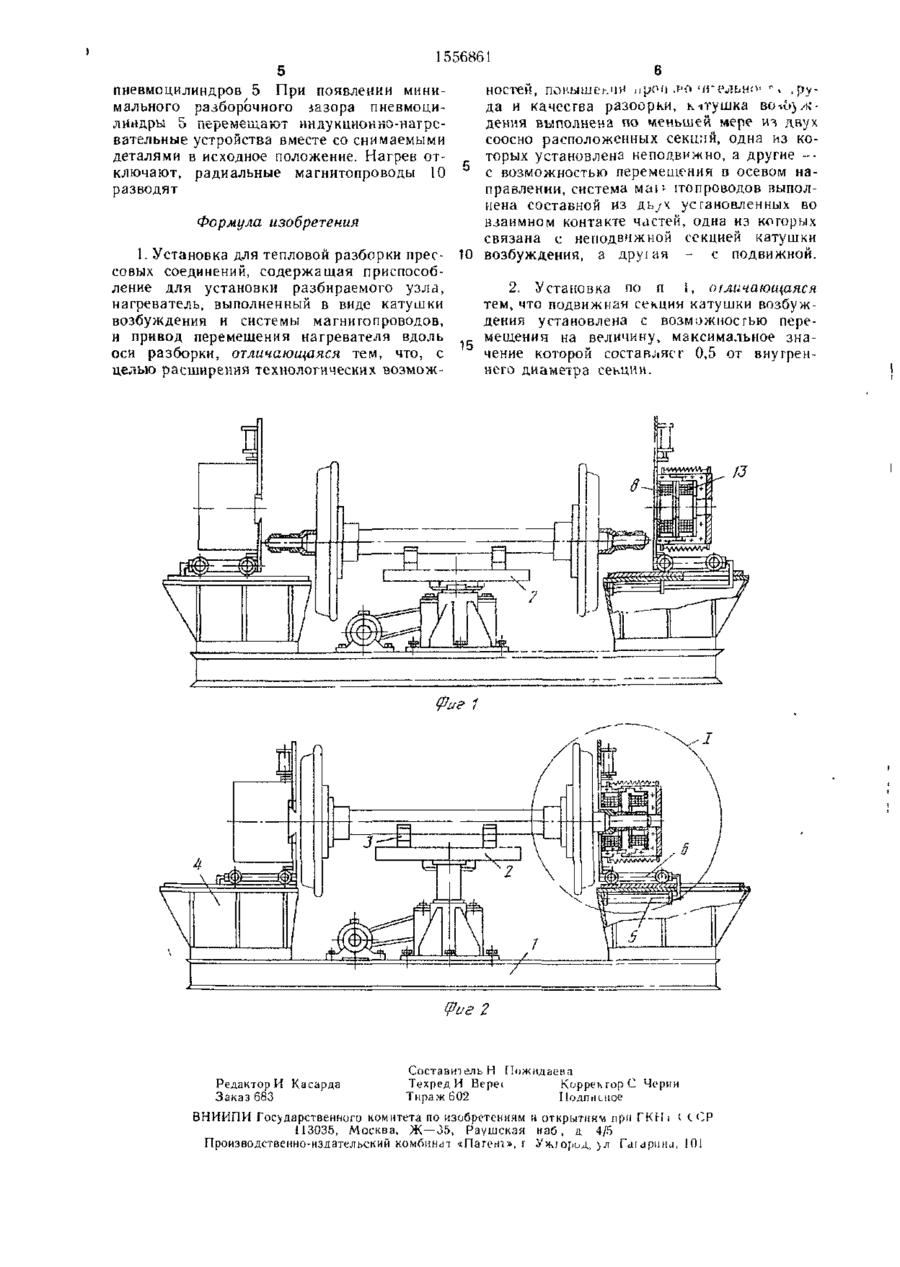

1. Установка для тепловой разборки прессо­вых соединений, содержащая приспособление для установки разбираемого узла, нагреватель, выпол­ненный в виде катушки возбуждения и системы магнитопроводов, и привод перемещения нагрева­теля вдоль оси разборки, отличающаяся тем, что, с целые расширения технологических возможно­стей, повышения производительности труда и ка­чества разборки, катушка возбуждения выпол­нена, по меньшей мере, из двух соосно расположенных секций, одна из которых установлена не­подвижно, а другие с возможностью перемещения в осевом направлении, система магнитопроводов выполнена составной из двух установленных во взаимном контакте частей, одна из которых связа­на с неподвижной секцией катушки возбуждения, а другая — с подвижной.

2. Установка по п.1, отличающаяся тем, что подвижная секция катушки возбуждения установ­лена с возможностью перемещения на величину, максимальное значение которой составляет 0,5 от внутреннего диаметра секции.

Текст

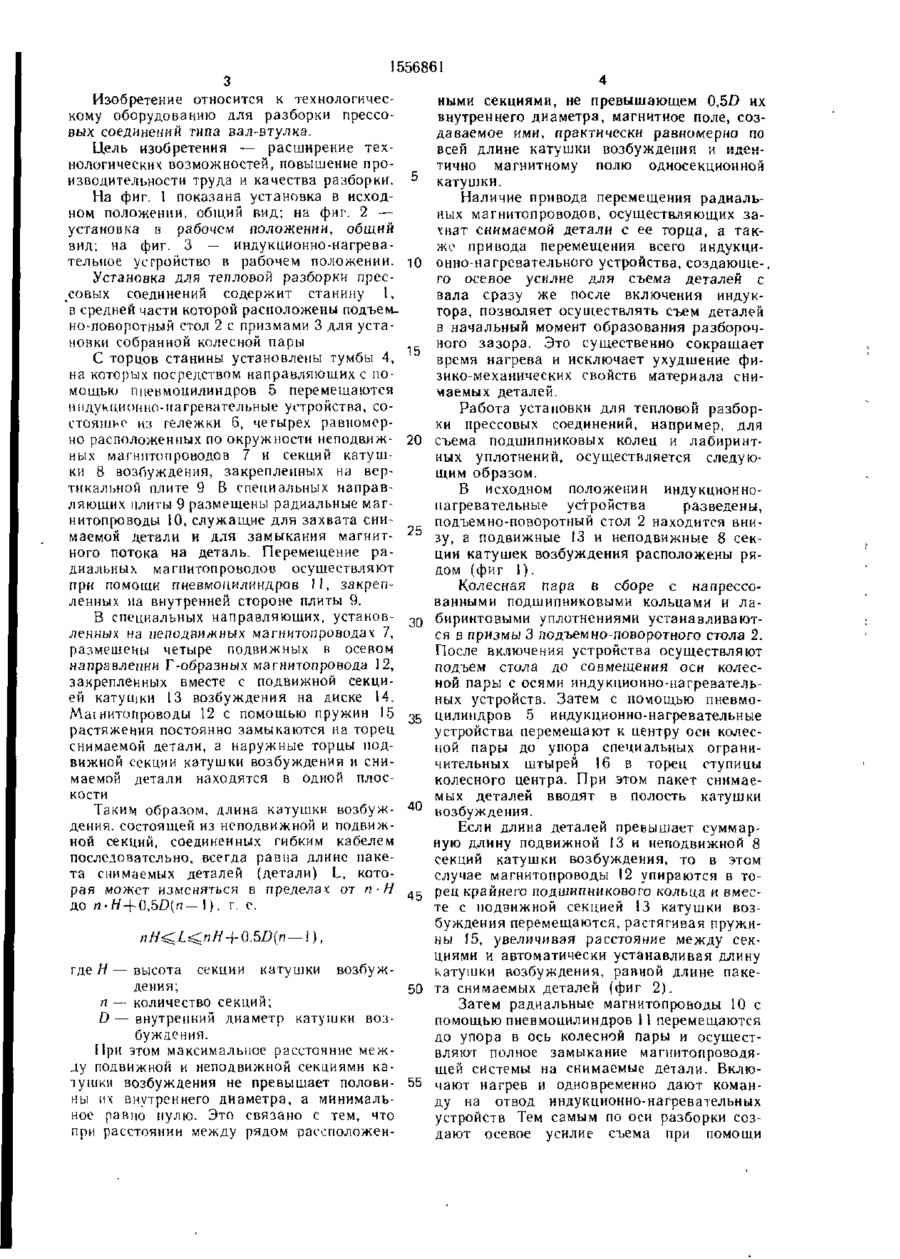

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (\h (51)5 В 23 Р 19/02 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГКНТ СССР \2\і 4463852/ЛІ 27 (92) 20 07 88 (16) 15 04 00 Б юл № Н {7і) Ук-раиискнй заочный политехнический институт им И 3 Соколова (72) А К Святуха, В А Любов, Н К Ре-шиченко и М К Кравцов (53) 621 757 (088 8) (56) Авторское свидетельство СССР № 438142, кл В 23 Р 19/00, 1972 (54) УСТАНОВКА ДЛЯ ТЕПЛОВОЙ РАЗ 6ОРК.И ПРЕССОВЫХ СОРДИНГПИЙ О?) Изобретение от п u-птя к технологи net уждеиия KB и системы ма! нпгопроводов Каждая KB состоит по меньшей мере и^ двух секций — неподвижной 8 и подвижной 13 в осевом напрльїепии Система магнитопроводов имеет неподвижную часть 7 и подвижную часть 12, выполненную Г образной формы и связанную ^ подвижной секцией П KB Расстояние между подвижной и неподвижной секциями KB может изменяться 01 нуля до макси мальною, pdИНОГО 0,5 от внутреннего диа мегоа KB l a кос- выполнение KB дает •золмо/кноегь осуществлять HdipeB по гціине посадки и съем охватывающих деталей в широком диапазоне іиїюра^мероа І з п Ф •'•-.і З и л ы S фиг У 1556861 Изобретение относится к технологическому оборудованию для разборки прессовых соединений типа вал-втулка. Цель изобретения — расширение технологических возможностей, повышение производительности труда и качества разборки. На фиг. 1 показана установка в исходном положении, общий вид; на фиг. 2 — установка в рабочем положении, общий вид; на фиг. 3 — индукционно-нагревательное устройство в рабочем положении. Установка для тепловой разборки прессовых соединений содержит станину 1, в средней части которой расположены подъемно-поворотный стол 2 с призмами 3 для установки собранной колесной пары С торцов станины установлены тумбы 4, на которых посредством направляющих с помощью ппевмоцилиндров 5 перемещаются индукционио-пагревательные устройства, состоящие из гележки б, четырех равномерно расположенных по окружности неподвижных магиитопроводов 7 и секций катушки 8 возбуждения, закрепленных на вертикальной плите 9 В специальных направляющих плиты 9 размещены радиальные магнитопроводы 10, служащие для захвата снимаемой детали и для замыкания магнитного потока на деталь. Перемещение радиальных магиитопроводов осуществляют при помощи пневмоцилиндров 11, закрепленных па внутренней стороне плиты 9. В специальных направляющих, установленных на неподвижных магнитопроводах 7, размещены четыре подвижных в осевом направлении Г-образных магнитопровода 12, закрепленных вместе с подвижной секцией катушки 13 возбуждения на диске 14. Магнитопроводы 12 с помощью пружин 15 растяжения постоянно замыкаются на торец снимаемой детали, а наружные торцы подвижной секции катушки возбуждения и снимаемой детали находятся в одной плоскости Таким образом, длина катушки возбуждения, состоящей из неподвижной и подвижной секций, соединенных гибким кабелем последовательно, всегда равна длине пакета снимаемых деталей (детали) L, которая может изменяться в предела* от п-И 1 г. с. до 10 1С 20 25 35 45 1), где И высота секции катушки возбуждения; 50 п— количество секций; D — внутренний диаметр катушки возбуждения. При этом максимальное расстояние между подвижной и неподвижной секциями катушки возбуждения не превышает полови- 55 ны их внутреннего диаметра, а минимальное равно нулю. Это связано с тем, что при расстоянии между рядом рассположен ными секциями, не превышающем 0.5D их внутреннего диаметра, магнитное поле, создаваемое ими, практически равномерно по всей длине катушки возбуждения и идентично магнитному полю односекционной катушки. Наличие привода перемещения радиальных магнитопроводов, осуществляющих захнат снимаемой детали с ее торца, а также привода перемещения всего индукционно-нагревательного устройства, создающе-, го осевое усилие для съема деталей с вала сразу же после включения индуктора, позволяет осуществлять съем деталей в начальный момент образования разборочного зазора. Это существенно сокращает время нагрева и исключает ухудшение физико-механических свойств материала снимаемых деталей. Работа установки для тепловой разборки прессовых соединений, например, для съема подшипниковых колец и лабиринтных уплотнений, осуществляется следующим образом. В исходном положении индукционноп а грева тельные устройства разведены, подъемно-поворотный стол 2 находится внизу, а подвижные ІЗ и неподвижные 8 секции катушек возбуждения расположены рядом (фиг I). Колесная пара в сборе с напрессованными подшипниковыми кольцами и лабиринтовыми уплотнениями устанавливаются в призмы 3 подъемно-поворотного стола 2. После включения устройства осуществляют подъем стола до совмещения оси колесной пары с осями индукционно-нагревательных устройств. Затем с помощью пневмоцилиндров 5 индукционно-нагревательные устроиства перемещают к центру оси колесной пары до упора специальных ограничительных штырей 16 в торец ступицы колесного центра. При этом пакет снимаемых деталей вводят в полость катуш ки возбуждения. Если длина деталей превышает суммарную длину подвижной 13 и неподвижной 8 секций катушки возбуждения, то в этом случае магнитопроводы 12 упираются в торец крайнего подшипникового кольца и вместе с подвижной секцией 13 катушки возбуждения перемещаются, растягивая пружины 15, увеличивая расстояние между секциями и автоматически устанавливая длину катушки возбуждения, равной длине пакета снимаемых деталей (фиг 2). Затем радиальные магнитопроводы 10 с помощью пневмоцилиндров 11 перемещаются до упора в ось колесной пары и осуществляют полное замыкание магиитопроводящей системы на снимаемые детали. Включают нагрев и одновременно дают команду на отвод индукционно-нагревательных устройств Тем самым по оси разборки создают осевое усилие съема при помощи 1556861 пневмоцилиндров 5 При появлении минимального разборЬчного зазора пневмоцилйіідрьї -j перемещают индукционко-нйгрсвательные устройства вместе со снимаемыми деталями в исходное положение. Нагрев отключают, радиальные магнитопроводы 10 разводят ностеи, ПОКЬІШЄК'ЇІ-І 3ipoi] ,FO чгельн:>' • , .ру• да и качества разоорки, кчтушка во-ib}/*декия выполнена по меньшей мере ич двух соосно расположенных секций, одна из которых установлена неподвижно, а другие -с возможностью перемещения в осевом направлении, система маг- ітопроводов выполнена составной из дьух установленных во взаимном контакте частей, одна из которых Формула изобретения связана с неподвижной секцией катушки I. Установка для тепловой разборки прес- 10 возбуждения, а друїая - с подвижной. совых соединений, содержащая приспособление для установки разбираемого узла, 2. Установка по п І, оіличающаяся нагреватель, выполненный в виде катушки тем, что подвижная секции катушки возбужвозбуждения и системы магнигопроводов, дения установлена с возможностью переи привод перемещения нагревателя вдоль мещения на величину, максимальное знаоси разборки, отличающаяся тем, что, с 15 чение которой составляет 0,5 от внутреннего диаметра секции. целью расширения технологических возмож /J Фиг 2 Редактор И Касарда Заказ 683 Составитель Н Пожидаева Техред И Вере: КоррекгорС Черни Тираж 602 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКгЬ ( С СР ! 13035, Москва, Ж —35, Раушская наб , д 4/5 Производственно-издательский комбин,л «Патент», г Ужюрид, >л Гаїлрши, 101

Дивитися

Додаткова інформація

Назва патенту англійською

Installation for thermal dismantling of press connections

Автори англійською

Sviatukha Anatolii Akymovych, Liubov Viktor Oleksiiovych, Riznichenko Mykola Kyrylovych, Kravtsov Mark Kostiantynovych

Назва патенту російською

Установка для тепловой разборки прессовых соединений

Автори російською

Святуха Анатолий Акимович, Любов Виктор Алексеевич, Ризниченко Николай Кириллович, Кравцов Марк Константинович

МПК / Мітки

МПК: B23P 19/02

Мітки: з'єднань, устаткування, розбирання, пресових
