Спосіб розбирання вогнетривкої футеровки циліндричної ємкості

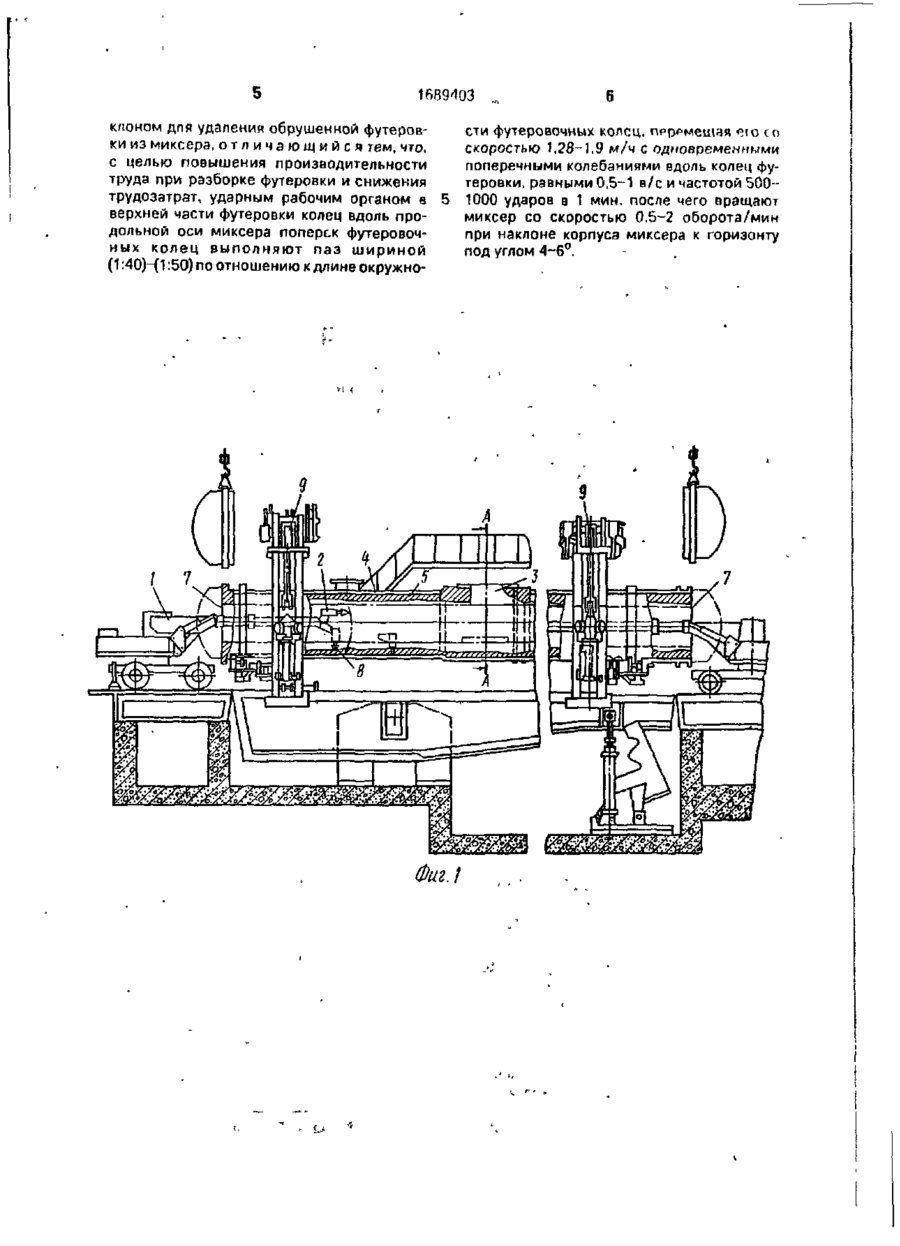

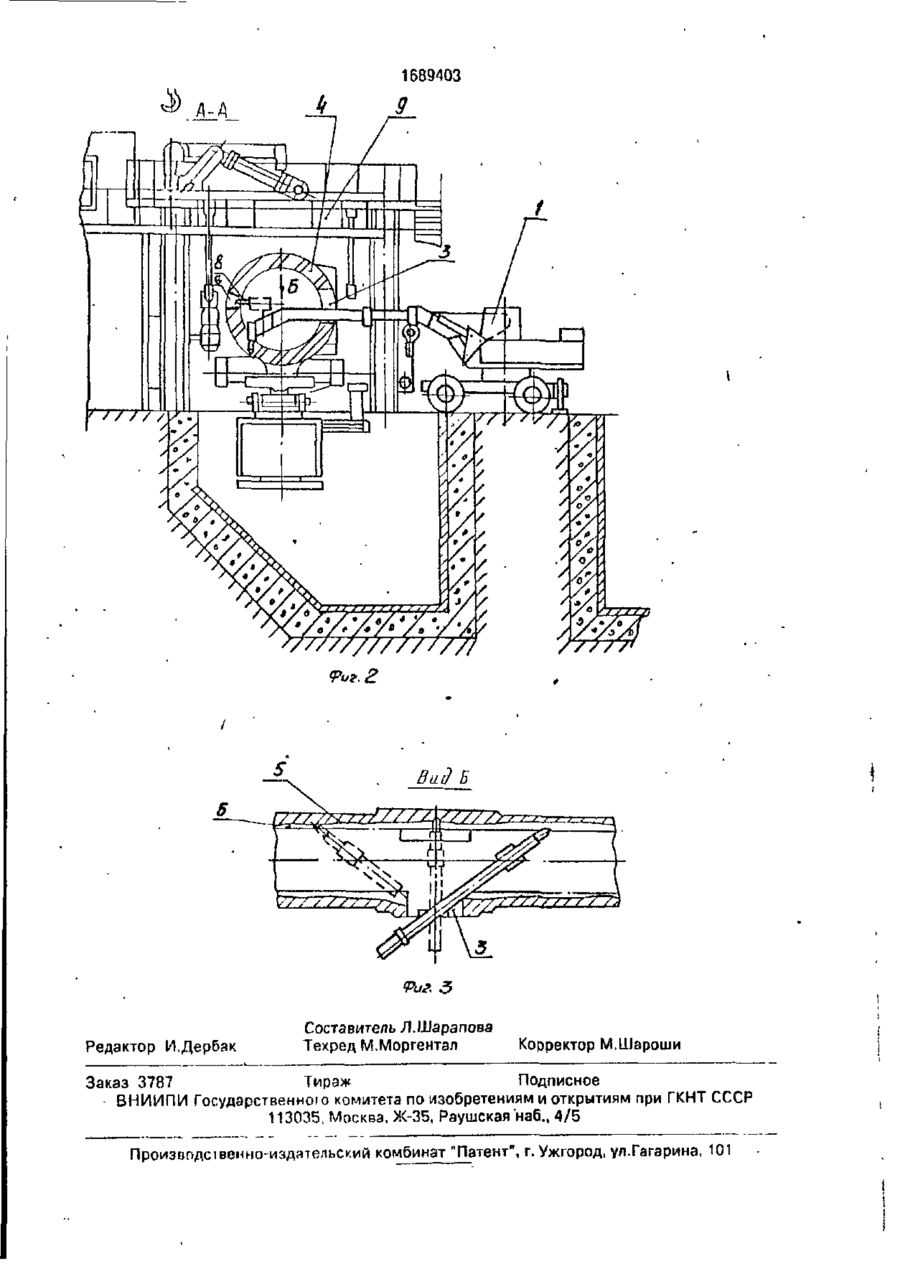

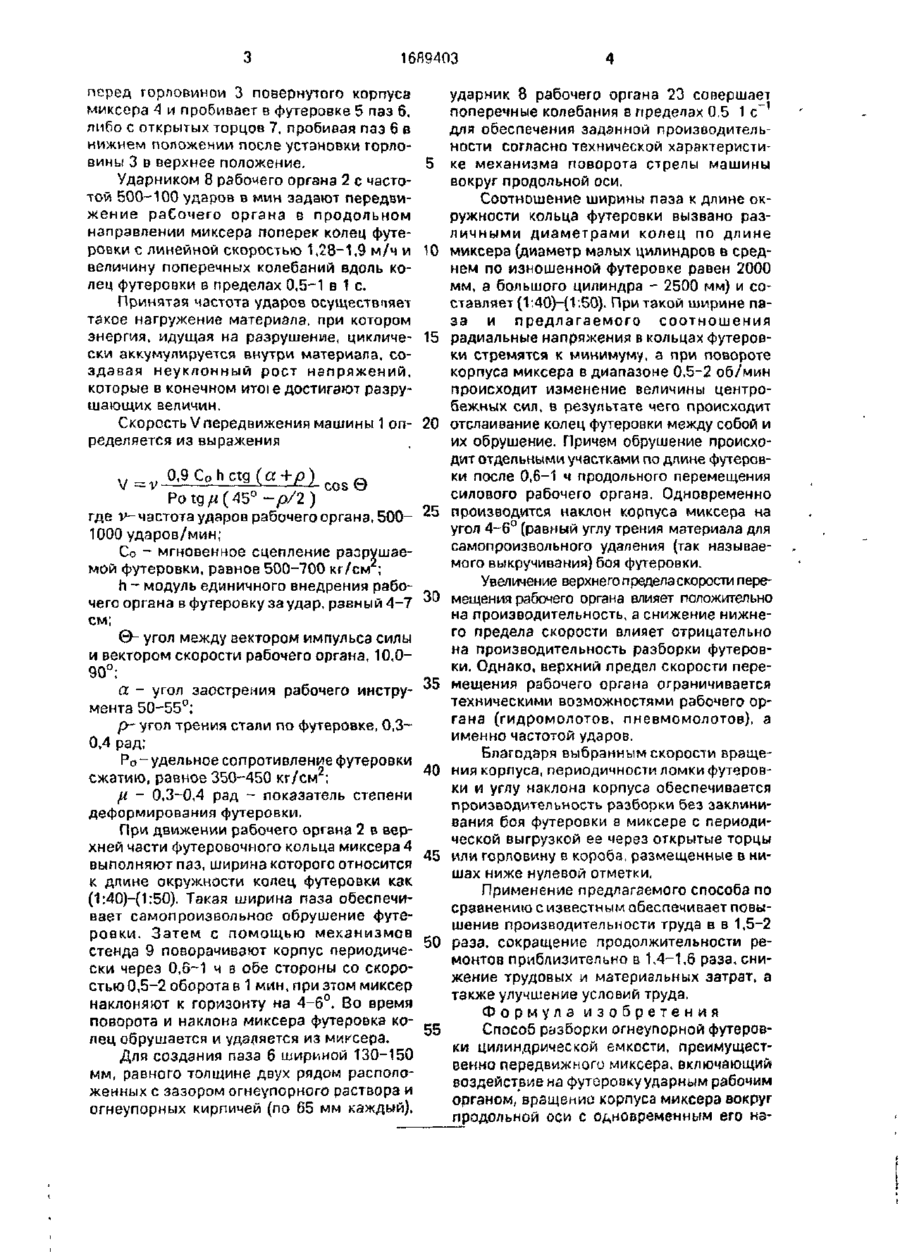

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧГСКИХ РЕСПУБЛИК -і V \ (5i>5 С 21 С 5/44 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21)4741841/02 (22) 10.07.89 (46)07.11.91. Бюл. N=41 (71) Научно-производственное объединение по механизации, роботизации труда и совершенствованию ремонтного обеспечения на предприятиях черной металлургии "Черметмеханмаацин" (72) С.П.Прокопенко, Б.Ц.Соколовский, В.К.Литвиненко и А.Б.Ракульцев (53)669.184.125(088.8) (56) Патент ФРГ №2529180, кл. В 22 D 41/02, 1976. Авторское свидетельство СССР Г* 1067053,кл.С 21 С 5/44. 1982. (54) СПОСОБ РАЗБОРКИ ОГНЕУПОРНОЙ ФУТЕРОВКИ ЦИЛИНДРИЧЕСКОЙ ЕМКОСТИ (57) Изобретение относится к черной металлургии, конкретнее в разборке футеровки цилиндрической емкости, преимущественно передвижного миксера. Цель изобретения - повышение производительности труда при разборке футеровки миксера и снижение трудозатрат. Предложенный спо со& заключается в следующем Ремонтная машина, оснащение силовым рабочим органом, размещается либо перед горловиной повернутого миксера и пробивает в футеровке паз, либо с открытых торцов, Пробнії а є і tid3 у нижнем ПОЛОжбниИ П О С Л Є установки горловины в верхнее положение. Ударник рабочего органа передвигается в продольном направлении миксера поперек колец футеровки с линейной скоростью рабочего органа 1,28-1,9 м/ч, а также частотой 500-1000 ударов в минуту и частотой поперечных колебаний вдоль колец футеровки в пределах 0,5 -1 с , при эгом выполняют паз, ширина которого относится к длине окружности колец футеровки как (1.40-1.50), затем миксер поворачивают с помощью механизмов периодически через 0,6- 1 ч в обе стороны со скоростью 0,5-2 оборота в 1 мин и наклоняют к горизонту на 4-6° для удаления разрушенной футеровки 3 ил. ел С о* 00 Изобретение относится к черной металлургии, конкретнее к механизации разборки футеровки передвижных миксеров для подачи чугуна в конверторы, и может применяться для механизации разборки футеровки вращающихся печей. Способ разборки огнеупорной футеровки цилиндрической емкого миксера, поясняется. На фиг 1 изображено устройство, осуществляющее способ, общий вид, фиг.2 разрез А-А на фиг 1; фиг.З - вид Б на фиг 2. Целью изобретения является повышение производительности труда при разборке футеровки и снижение трудозатрат. зом. Способ осуществляют следующим обраРемонтная машина 1, оснащенная ударным рабочим органом 2, размещается либо о 16Я9403 перед горловиной 3 повернутого корпуса миксера 4 и пробивает в футеровке 5 паз 6, либо с открытых торцов 7, пробивая паз 6 в нижнем положении после установки горловины 3 в верхнее положение. 5 Ударником 8 рабочего органа 2 с частотой 500-100 ударов в мин задают передвижение рабочего органа в продольном направлении миксера поперек колец футеровки с линейной скоростью 1,28~1,9 м/ч и 10 величину поперечных колебаний вдоль колец футеровки в пределах 0,5-1 в 1 с. Принятая частота удароа осуществляет такое нагружение материала, при котором энергия, идущая на разрушение, цикличе- 15 ски аккумулируется внутри материала, создавая неуклонный рост напряжений, которые в конечном итої є достигают разрушающих величин, Скорость Vпередвижения машины 1 оп- 20 ределяется из выражения Potg/i(45° -р/2) где г>-частота ударов рабочего органа, 500- 25 1000 ударов/мин; Со - мгновенное сцепление разрушаемой футеровки, равное 500-700 кг/см ; h - модуль единичного внедрения рабочего органа в футеровку за удар, равный 4-7 30 см; 0 - угол между вектором импульса силы и вектором скорости рабочего органа, 10,0 90°; а - угол заострения рабочего инстру- 35 мента 50-55°; р- угол трения стали по футеровке, 0,30,4 рад; Р о -удельное сопротивление футеровки 40 сжатию, равное 350-450 кг/см 2 ; ц - 0,3-0,4 рад - показатель степени деформирования футеровки. При движении рабочего органа 2 в верхней части футеровочного кольца миксера 4 45 выполняют паз, ширина которого относится к длине окружности колец футеровки как (1:40}-(1:50). Такая ширина паза обеспечивает самопроизвольное обрушение футеровки. Затем с помощью механизмов стенда 9 поворачивают корпус периодиче- 50 ски через 0,6-1 ч в обе стороны со скоростью 0,5-2 оборота в 1 мин, при этом миксер наклоняют к горизонту на 4-6°. Во время поворота и наклона миксера футеровка ко55 лец обрушается и удаляется из миксера. Для создания паза б шириной 130-150 мм, равного толщине двух рядом расположенных с зазором огнеупорного раствора и огнеупорных кирпичей (по 65 мм каждый), ударник 8 рабочего органа 23 совершает поперечные колебания в пределах 0,5 1 с"1 для обеспечения заданной производительности согласно технической характеристике механизма поворота стрелы машины вокруг продольной оси. Соотношение ширины паза к длине окружности кольца футеровки вызвано различными диаметрами колец по длине миксера (диаметр малых цилиндров в среднем по изношенной футеровке равен 2000 мм, а большого цилиндра - 2500 мм) и составляет (1:4O)-(V.5O). При такой ширине паза и предлагаемого соотношения радиальные напряжения в кольцах футеровки стремятся к минимуму, а при повороте корпуса миксера в диапазоне 0,5-2 об/мин происходит изменение величины центробежных сил, в результате чего происходит отслаивание колец футеровки между собой и их обрушение. Причем обрушение происходит отдельными участками по длине футеровки после 0,6-1 ч продольного перемещения силового рабочего органа. Одновременно производится наклон корпуса миксера на угол 4-6° (равный углу трения материала для самопроизвольного удаления (так называемого выкручивания) боя футеровки. Увеличение верхнего предела скорости леремещения рабочего органа влияет положительно на производительность, а снижение нижнего предела скорости влияет отрицательно на производительность разборки футеровки. Однако, верхний предел скорости перемещения рабочего органа ограничивается техническими возможностями рабочего органа (гидромолотов, пневмомолотов), а именно частотой ударов. Благодаря выбранным скорости врэщения корпуса, периодичности ломки футеровки и углу наклона корпуса обеспечивается производительность разборки без заклинивания боя футеровки в миксере с периодической выгрузкой ее через открытые торцы или горловину в короба, размещенные в нишах ниже нулевой отметки. Применение предлагаемого способа по сравнению с известным обеспечивает повышение производительности труда в в 1,5-2 раза, сокращение продолжительности ремонтов приблизительно в 1,4-1,6 раза, снижение трудовых и материальных затрат, а также улучшение условий труда. Формула изобретения Способ разборки огнеупорной футеровки цилиндрической емкости, преимущественно передвижного миксера, включающий воздействие на футеровку ударным рабочим органом, вращении корпуса миксера вокруг продольной оси с одновременным его на 1689403 к/юном для удаления обрушенной футеровки из миксера, о т л и ч а ю щ и й с я тем, что, с целью повышения производительности труда при разборке футеровки и снижения трудозатрат, ударным рабочим органом в верхней части футеровки колец вдоль продольной оси миксера поперек футеровочных колец выполняют паз шириной (1:40)—(1:50) по отношению к длине окружно Фиг. І сти футеровочных колец, прррмешчя
