Гідравлічне силове устаткування
Номер патенту: 14498
Опубліковано: 25.04.1997
Автори: Цуканов Вадим Федорович, Прокопенко Станіслав Павлович, Дерябін Євгеній Іванович, Майхер Павел Борисович, Ващенко Олексій Іванович
Формула / Реферат

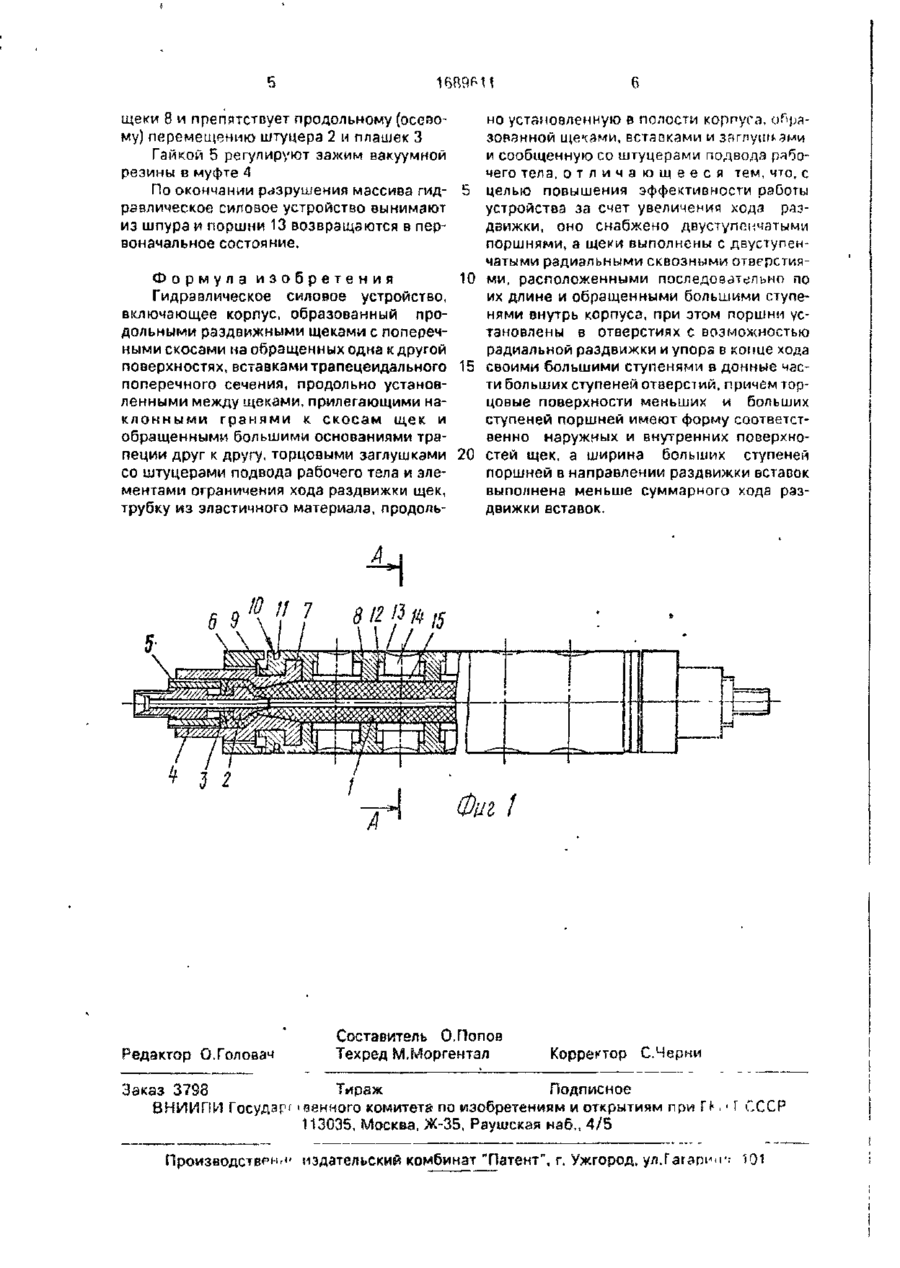

Гидравлическое силовое устройство, включающее корпус, образованный продольными раздвижными щеками с поперечными скосами на обращенных одна к другой поверхностях, вставками трапецеидального поперечного сечения, продольно установленными между щеками, прилегающими наклонными гранями к скосам щек и обращенными большими основаниями трапеции друг к другу, торцовыми заглушками со штуцерами подвода рабочего тела и элементами ограничения хода раздвижки щек, трубку из эластичного материала, продольно установленную в полости корпуса, образованной щеками, вставками и заглушками, и сообщенную со штуцерами подвода рабочего тела, отличающееся тем, что, с целью повышения эффективности работы устройства за счет увеличения хода раздвижки, оно снабжено двуступенчатыми поршнями, а щеки выполнены с двуступенчатыми радиальными сквозными отверстиями, расположенными последовательно по их длине и обращенными большими ступенями внутрь корпуса, при этом поршни установлены в отверстиях с возможностью радиальной раздвижки и упора в конце хода своими большими ступенями в донные части больших ступеней отверстий, причем торцовые поверхности меньших и больших ступеней поршней имеют форму соответственно наружных и внутренних поверхностей щек, а ширина больших ступеней поршней в направлении раздвижки вставок выполнена меньше суммарного хода раздвижки вставок.
Текст

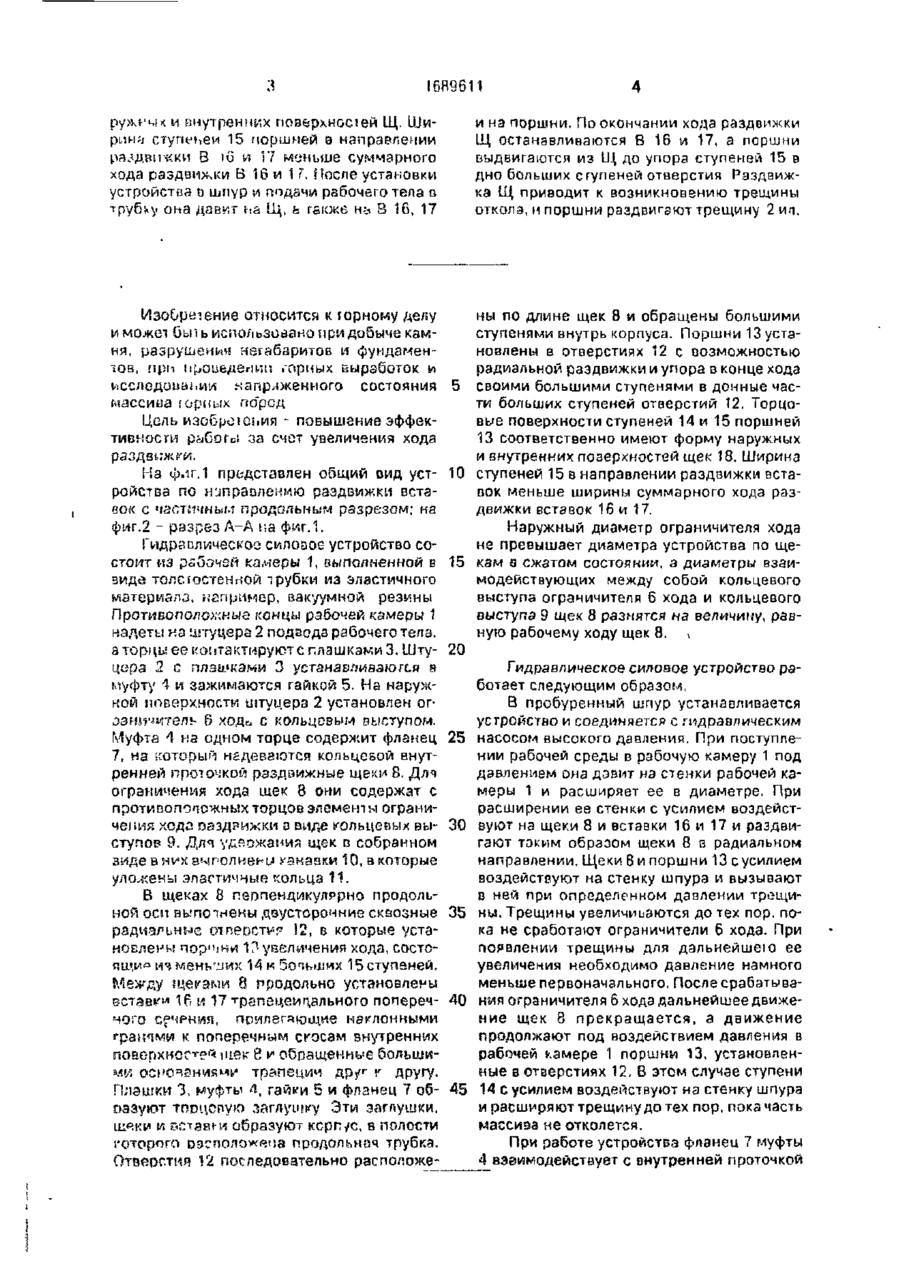

Изобретение относится к горному делу и может быть использовано при добыче камня, разрушения негабаритов и фундаментов, при проведении горных выработок. Цель изобретения - повышение оФфективности работы за счет увеличения хода раздвижки. Гидравлическое силовое устройство содержит корпус, образованный щеками (Щ), вставками (В) 16 м 17 и торцовыми заглушками со штуцерами подвода рабочего тела и элементами oi ргньпения ход^ раздсижки Щ. В полости корпусу рродол'-чо установлена грубка из эластичного материала, сообщенная со штуцерами. В двухступенчатых сквозных радиапьныу отверстиях Щ установлена двухступенчатые поршни. Форма торцоз ступеней 14 i^ 'S поршней Соответствует фОрМО СООТВ9ТС*! ЗгІНО SJ3 ON 00 I I6R9611 чч и внутренних поверхностей Щ. Ширина ступеней 15 поршней в направлении ра„*дшіч
ДивитисяДодаткова інформація
Назва патенту англійськоюHydraulic power equipment
Автори англійськоюProkopenko Stanislav Pavlovych, Deriabin Yevhenii Ivanovych, Maikher Pavel Borysovych, Tsukanov Vadym Fedorovych, Vaschenko Oleksii Ivanovych
Назва патенту російськоюГидравлическое силовое оборудование
Автори російськоюПрокопенко Станислав Павлович, Дерябин Евгений Иванович, Майхер Павел Борисович, Цуканов Вадим Федорович, Ващенко Алексей Иванович
МПК / Мітки
МПК: E21C 37/10
Мітки: силове, устаткування, гідравлічне
