Давач температури поверхонь покриттів

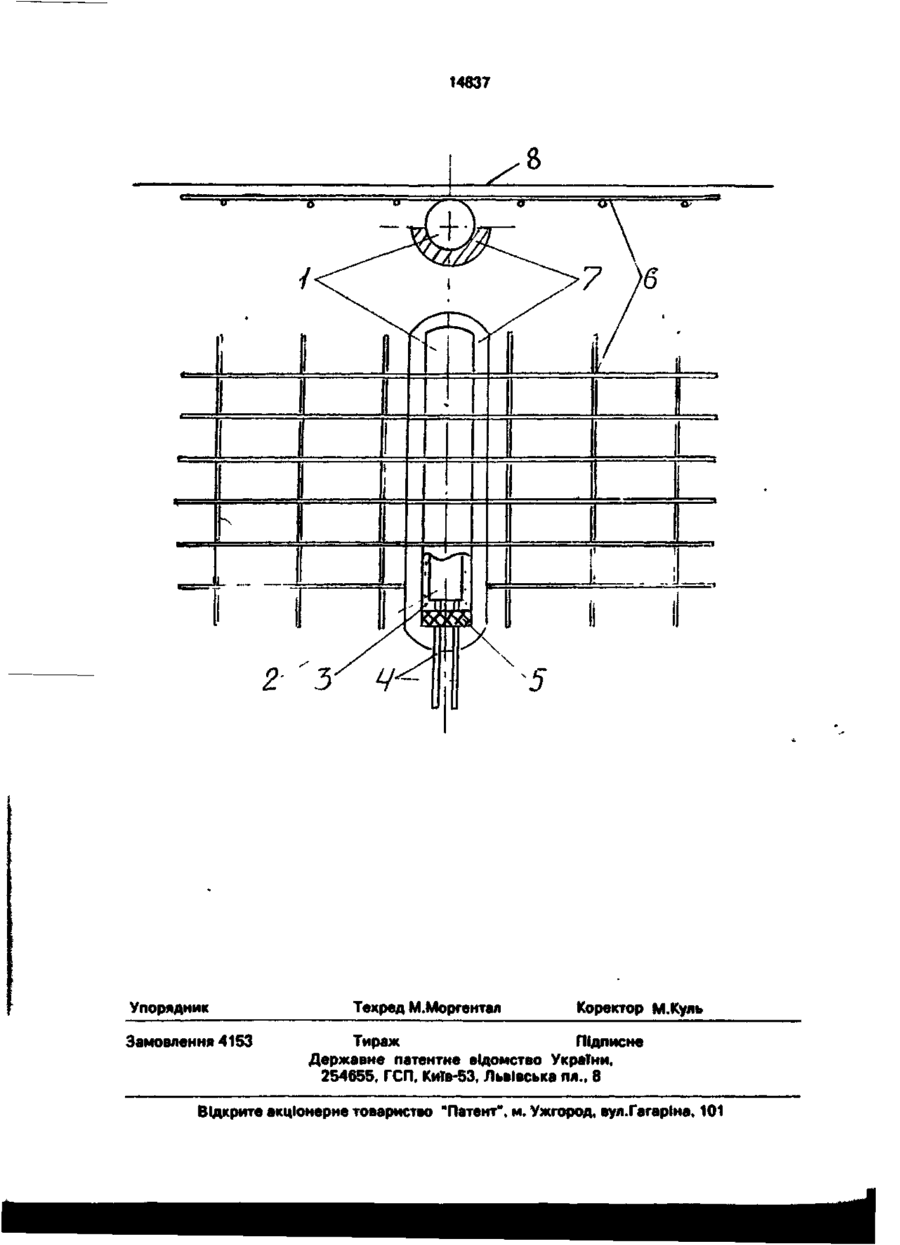

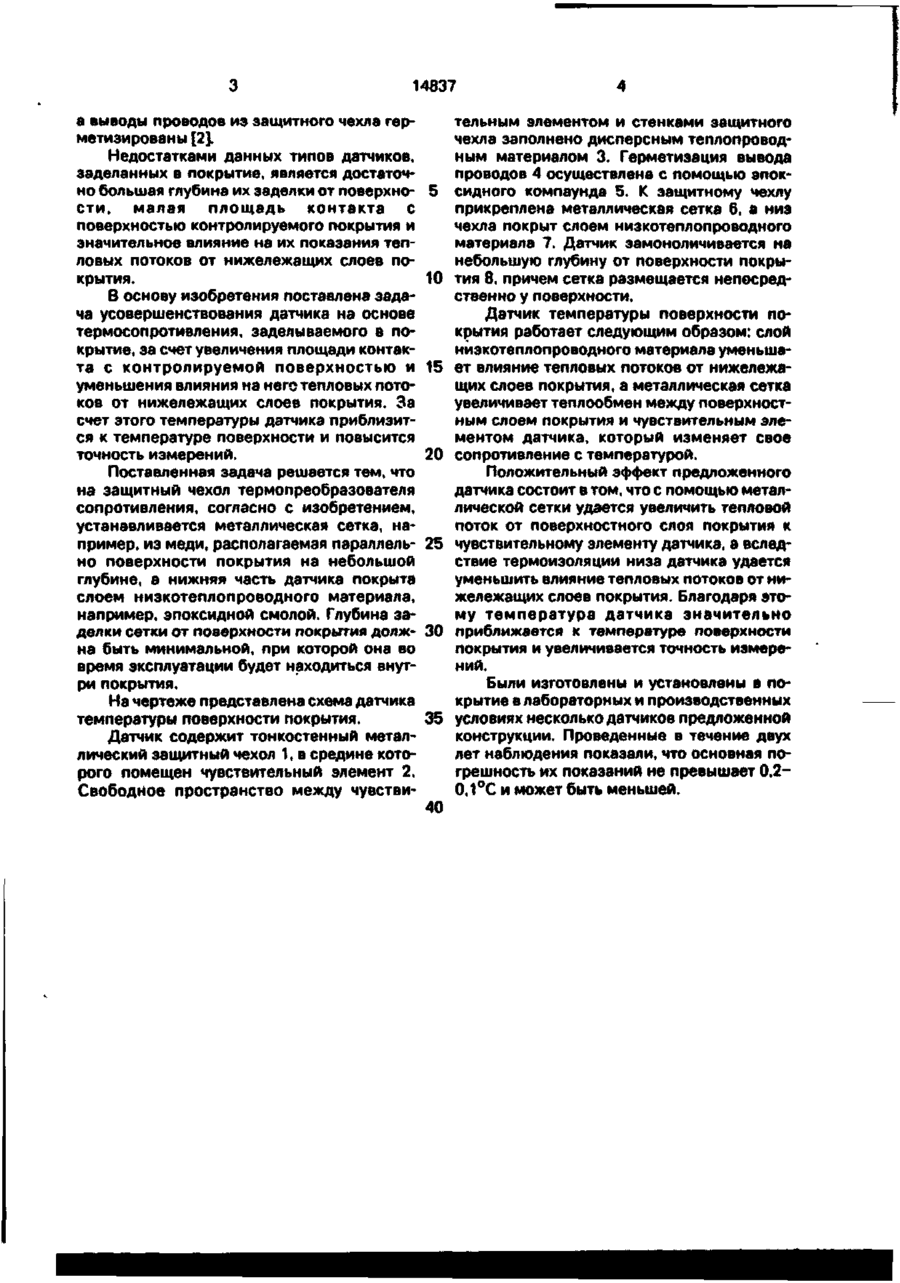

Датчик температури поверхности покрытия, на основе термопреобразователя сопротивления, содержащий чувствительный элемент, находящийся в тонкостенном металлическом защитном чехле, свободное пространство между которыми заполнено дисперсным теплопроводным материалом, а выводы проводов из чехла герметизированы, о т л и ч а ю щ и й с я тем, что слой низкотеплопроводного материала нанесен на нижнюю часть защитного чехла датчика и к чехлу датчика прикреплена металлическая сетка, размещаемая у поверхности покрытия. хности покрытий, является их малая площадь контакта с поверхностью покрытия и влияние на их показания (если они заделываются в покрытие) тепловых потоков от низших слоев, или (если они прижимаются к поверхности) тепловых потоков окружающей среды. Наиболее близким по технической сущности к заявляемому датчику являются датчики температуры на основе термосопротивлений, которые содержат чувствительный элемент из металла или полупроводника, помещенного в тонкостенный металлический защитный чехол. Свободное пространство между чувствительным элементом и стенками заполнено дисперсным теплопроводным материалом, 00 СО 14837 а выводы проводов из защитного чехла герметизированы [2]. Недостатками данных типов датчиков, заделанных в покрытие, является достаточно большая глубина их заделки от поверхности, малая площадь контакта с поверхностью контролируемого покрытия и значительное влияние на их показания тепловых потоков от нижележащих слоев покрытия. В основу изобретения поставлена задача усовершенствования датчика на основе термосопротивления, заделываемого в покрытие, за счет увеличения площади контакта с контролируемой поверхностью и уменьшения влияния на неге тепловых потоков от нижележащих слоев покрытия. За счет этого температуры датчика приблизится к температуре поверхности и повысится точность измерений. Поставленная задача решается тем, что на защитный чехол термопреобразователя сопротивления, согласно с изобретением, устанавливается металлическая сетка, например, из меди, располагаемая параллельно поверхности покрытия на небольшой глубине, а нижняя часть датчика покрыта слоем низкотеплопроводного материала, например, эпоксидной смолой. Глубина заделки сетки от поверхности покрытия должна быть минимальной, при которой она во время эксплуатации будет находиться внутри покрытия. На чертеже представлена схема датчика температуры поверхности покрытия. Датчик содержит тонкостенный металлический защитный чехол 1, в средине которого помещен чувствительный элемент 2. Свободное пространство между чувстви 5 10 15 20 25 30 35 40 тельным элементом и стенками защитного чехла заполнено дисперсным теплопроводным материалом 3. Герметизация вывода проводов 4 осуществлена с помощью эпоксидного компаунда 5. К защитному чехлу прикреплена металлическая сетка 6, а низ чехла покрыт слоем низкотеплопроводного материала 7. Датчик замоноличивается на небольшую глубину от поверхности покрытия 8, причем сетка размещается непосредственно у поверхности. Датчик температуры поверхности покрытия работает следующим образом: слой низкотеплопроводного материала уменьшает влияние тепловых потоков от нижележащих слоев покрытия, а металлическая сетка увеличивает теплообмен между поверхностным слоем покрытия и чувствительным элементом датчика, который изменяет свое сопротивление с температурой. Положительный эффект предложенного датчика состоит в том, что с помощью металлической сетки удается увеличить тепловой поток от поверхностного слоя покрытия к чувствительному элементу датчика, а вследствие термоизоляции низа датчика удается уменьшить влияние тепловых потоков от нижележащих слоев покрытия. Благодаря этому температура датчика значительно приближается к температуре поверхности покрытия и увеличивается точность измерений. Были изготовлены и установлены в покрытие в лабораторных и производственных условиях несколько датчиков предложенной конструкции. Проведенные в течение двух лет наблюдения показали, что основная погрешность их показаний не превышает 0,20,1 °С и может быть меньшей. 14837 8 2 Упорядник Замовлення 4153 З Техред М.Моргентал Коректор М.Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
