Бруси гімнастичні
Формула / Реферат
Бруси гімнастичні, що містять опорну раму, чотири стійки із вертлюгами, механізмами затиску вертлюгів у стійках та механізмом фіксації, які відрізняються тим, що в бобишці стійки опорної введено підпружинений штир-фіксатор з проточкою всередині та втулку обмежувальну, через яку проходить вісь, зафіксована у бобишці стійки, яка не дозволяє штирю провертатись, причому з однієї сторони штиря-фіксатора розташоване кільце для відтягування штиря для звільнення фіксації, а з іншої виконана проточка по радіусу вертлюга.
Текст

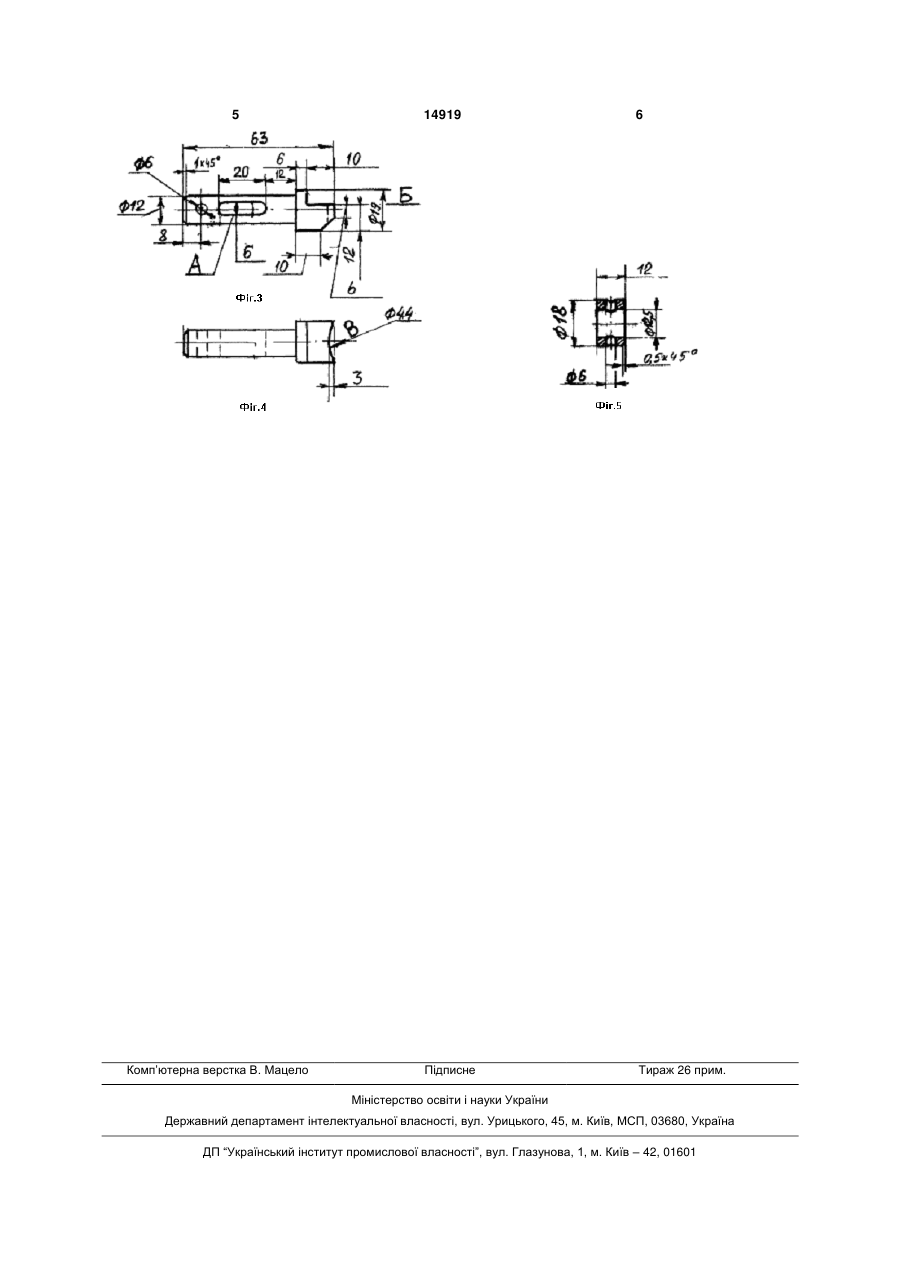

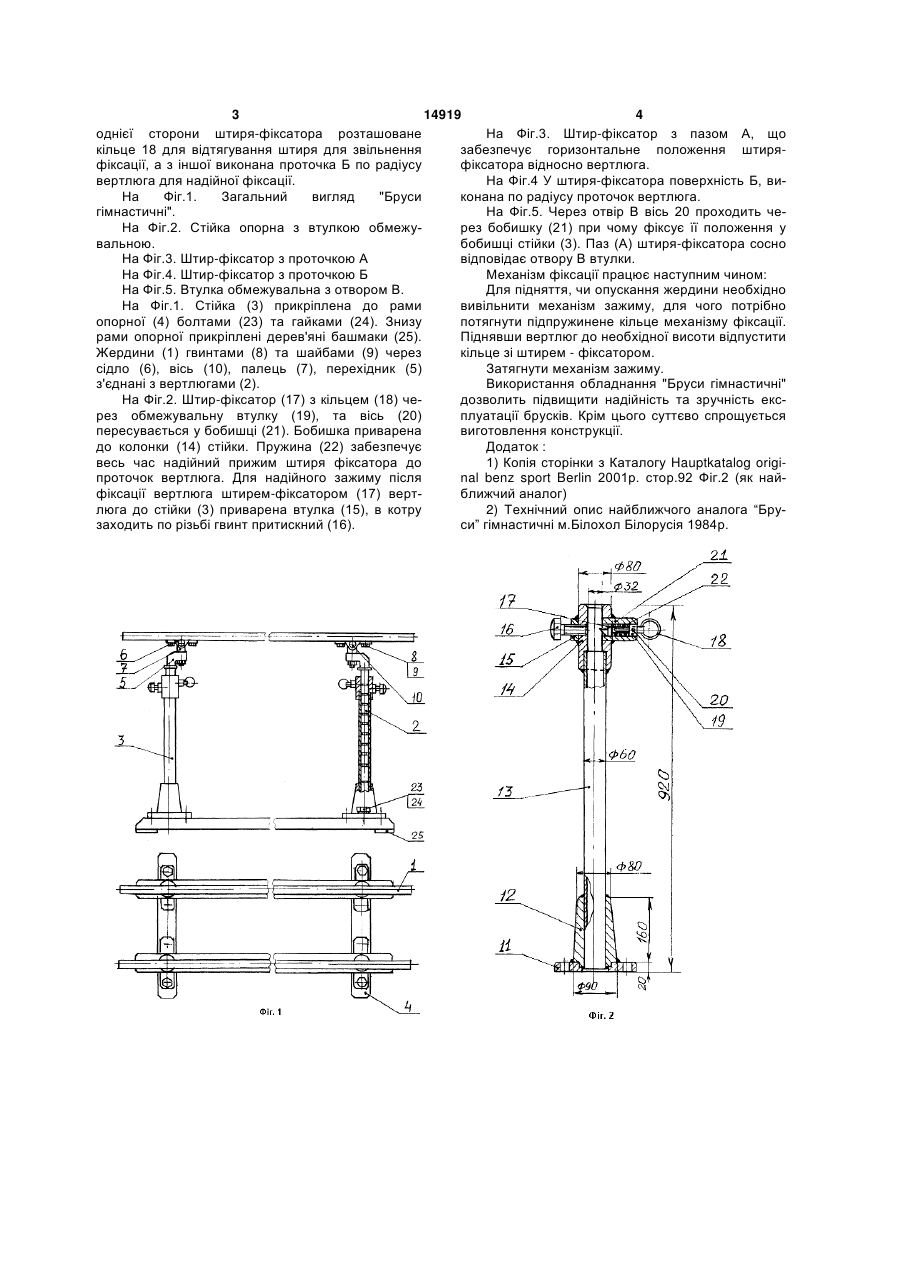

Бруси гімнастичні, що містять опорну раму, чотири стійки із вертлюгами, механізмами затиску вертлюгів у стійках та механізмом фіксації, які ві 3 14919 4 однієї сторони штиря-фіксатора розташоване На Фіг.3. Штир-фіксатор з пазом А, що кільце 18 для відтягування штиря для звільнення забезпечує горизонтальне положення штиряфіксації, а з іншої виконана проточка Б по радіусу фіксатора відносно вертлюга. вертлюга для надійної фіксації. На Фіг.4 У штиря-фіксатора поверхність Б, виНа Фіг.1. Загальний вигляд "Бруси конана по радіусу проточок вертлюга. гімнастичні". На Фіг.5. Через отвір В вісь 20 проходить чеНа Фіг.2. Стійка опорна з втулкою обмежурез бобишку (21) при чому фіксує її положення у вальною. бобишці стійки (3). Паз (А) штиря-фіксатора сосно На Фіг.3. Штир-фіксатор з проточкою А відповідає отвору В втулки. На Фіг.4. Штир-фіксатор з проточкою Б Механізм фіксації працює наступним чином: На Фіг.5. Втулка обмежувальна з отвором В. Для підняття, чи опускання жердини необхідно На Фіг.1. Стійка (3) прикріплена до рами вивільнити механізм зажиму, для чого потрібно опорної (4) болтами (23) та гайками (24). Знизу потягнути підпружинене кільце механізму фіксації. рами опорної прикріплені дерев'яні башмаки (25). Піднявши вертлюг до необхідної висоти відпустити Жердини (1) гвинтами (8) та шайбами (9) через кільце зі штирем - фіксатором. сідло (6), вісь (10), палець (7), перехідник (5) Затягнути механізм зажиму. з'єднані з вертлюгами (2). Використання обладнання "Бруси гімнастичні" На Фіг.2. Штир-фіксатор (17) з кільцем (18) чедозволить підвищити надійність та зручність ексрез обмежувальну втулку (19), та вісь (20) плуатації брусків. Крім цього суттєво спрощується пересувається у бобишці (21). Бобишка приварена виготовлення конструкції. до колонки (14) стійки. Пружина (22) забезпечує Додаток : весь час надійний прижим штиря фіксатора до 1) Копія сторінки з Каталогу Hauptkatalog origiпроточок вертлюга. Для надійного зажиму після nal benz sport Berlin 2001р. стор.92 Фіг.2 (як найфіксації вертлюга штирем-фіксатором (17) вертближчий аналог) люга до стійки (3) приварена втулка (15), в котру 2) Технічний опис найближчого аналога “Брузаходить по різьбі гвинт притискний (16). си” гімнастичні м.Білохол Білорусія 1984р. 5 Комп’ютерна верстка В. Мацело 14919 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGymnastic bars
Автори англійськоюPakhomovskyi Volodymyr Vasyliovych
Назва патенту російськоюБрусья гимнастические
Автори російськоюПахомовский Владимир Васильевич
МПК / Мітки
МПК: A63B 3/00
Мітки: бруси, гімнастичні
