Розподільник з пам’яттю

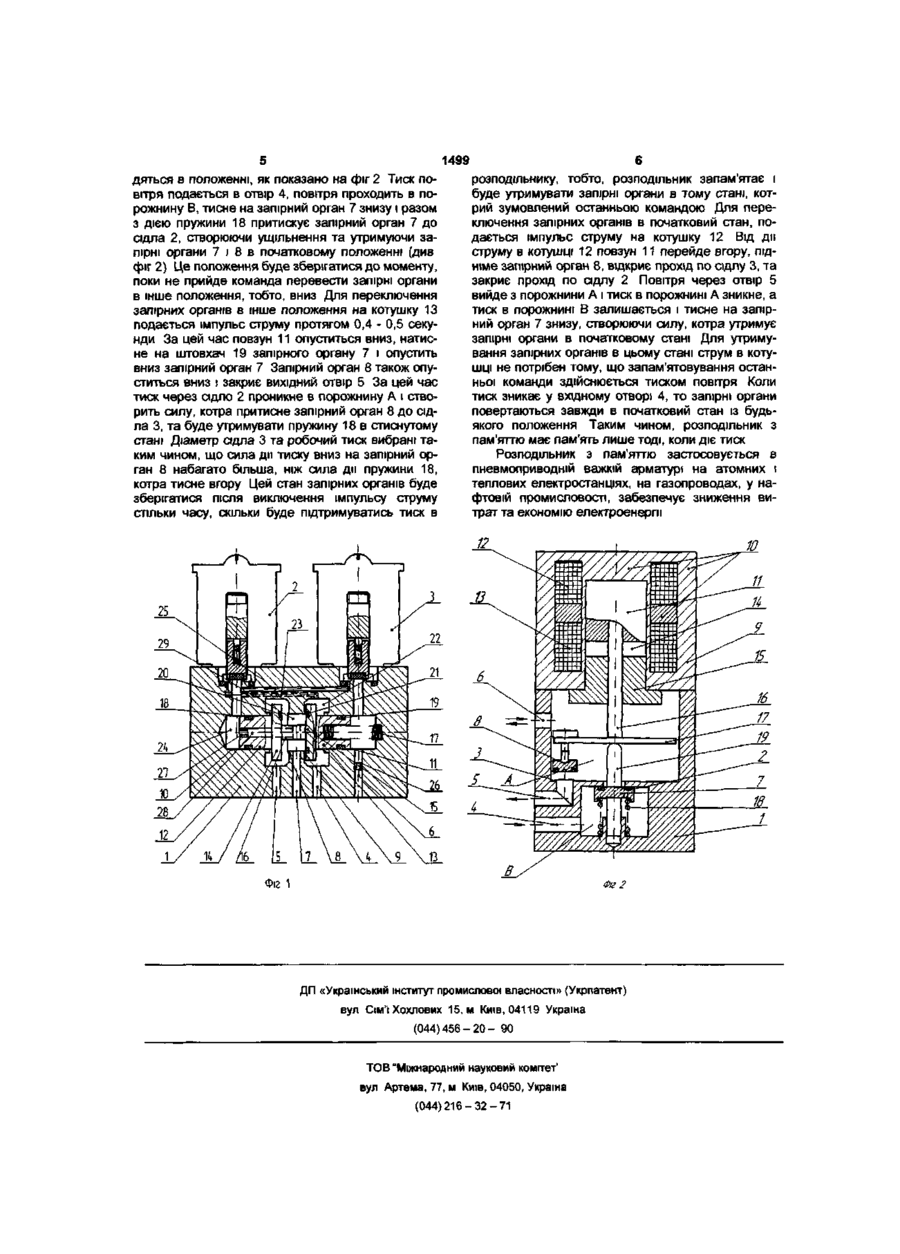

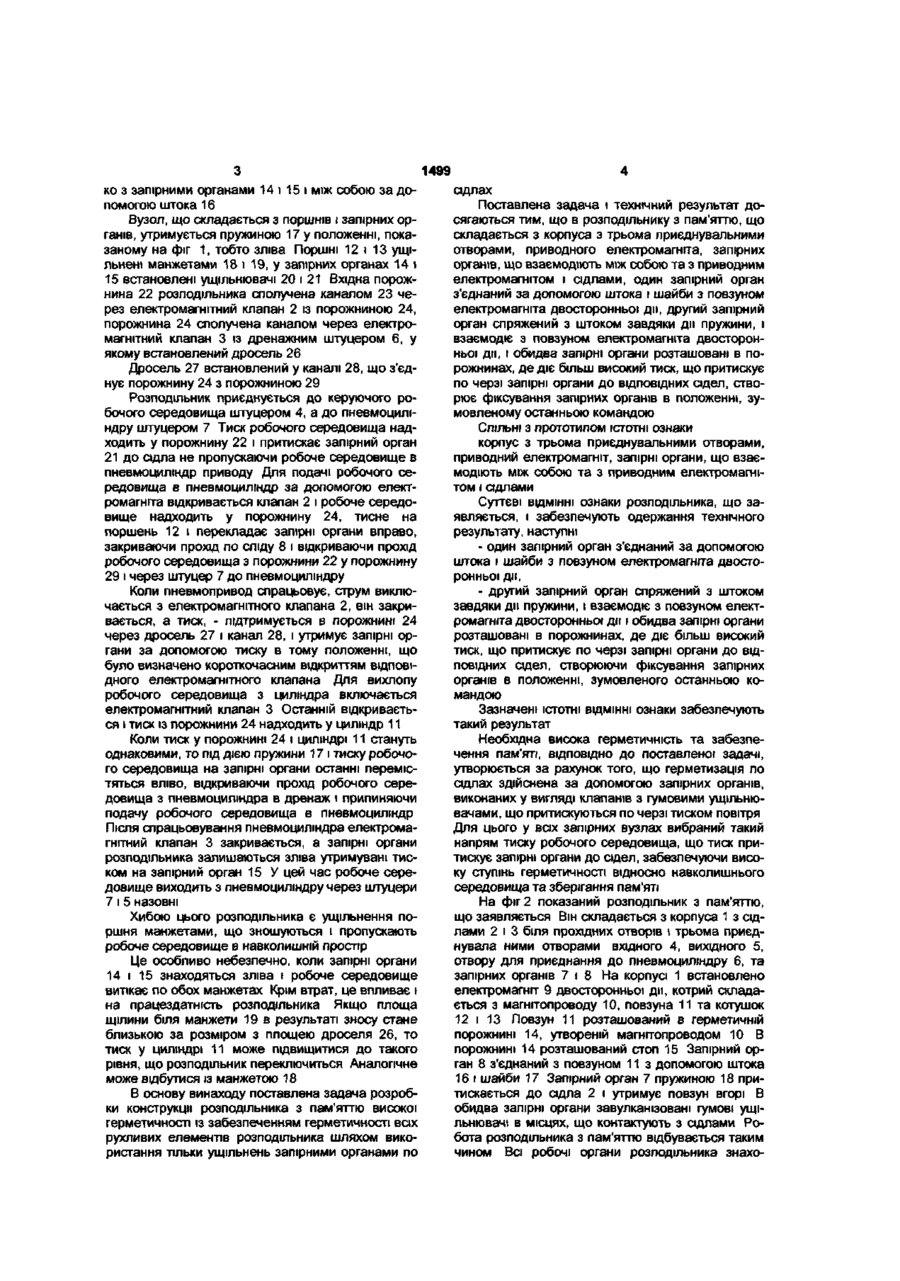

Розподільник З пам'яттю, що складається з корпуса з трьома приєднувальними отворами, привідного електромагніта, запірних органів, що взаємодіють між собою та привідним електромагнітом і сідлами, який відрізняється тим, що один запірний орган з'єднаний за допомогою штока і шайби з повзуном електромагніта двосторонньої ди, другий запірний орган спряжений зі штоком завдяки ди пружини і взаємодіє з повзуном електромагніта двосторонньої дії, і обидва запірні органи розташовані в порожнинах, де діє більш високий тиск, що притискує по черзі запірні органи до ВІДПОВІДНИХ сідел, створює фіксування запірних органів в положенні, зумовленому останньою командою _ Корисна модель належить до трубопровідної арматури і може бути використана в машинобудуванні, енергетиці та нафтовій промисловості Розподільники пневматичні і гідравлічні призначені для подачі газу або рідини в гідро- або пневмоциліндри приводів Як правило, розподільники керуються електромагнітними пілотними клапанами, що керуються електричним струмом Режим роботи розподільників характерний тим, що він тривалий час перебуває в одному із положень, тому вони спроектовані таким чином, що електромагніт споживає електричну енергію тільки під час перекладки приводу, а фіксування розподільника в заданому положенні здійснюється тиском газу або рідини, тобто, робочим середовищем, що подається в циліндр приводу Таким чином, розподільник не споживає постійно електроенергією і не відбувається постійне нагрівання електромагніта Відомий розподільник з пам'яттю для газу, води та масла фірми Joucomatic [1], прийнятий в якості аналога Розподільник складається з корпуса зі штуцером для приєднання до труби живлення робочим середовищем, штуцером для приєднання до порожнин циліндрів приводу і штуцером дренажу Усередині корпуса в розточці на загальному штоку розташовані два запірних органи, що здійснюють У залежності від того, із якої сторони подається на поршень тиск робочого середовища для переключення, запірні органи подають робоче середовище в пневмопривід або випускають його в дренаж Подача робочого середовища до поршня здійснюється двома електромагнітними клапанами, один із яких подає тиск на поршень, а інший випускає тиск у дренаж У розподільнику тиск робочого середовища увесь час діє на поршень з одного боку і тому необхідно поршень робити герметичним щодо зовнішнього простору Для цього застосована манжета Хибою приведеного розподільника є забезпечення герметичності щодо зовнішнього середовища за допомогою рухливої манжети, що зношується або може бути ушкоджена твердими частками, занесеними робочим середовищем Поява перетікання через манжету може призвести до помилкової роботи розподільника і втрати робочого середовища Відомий розподільник з пам'яттю фірми Непоп [2], прийнятий у якості прототипу (фіг 1) Розподільник складається з корпуса 1 і електромагнітних клапанів 2 і З У корпусі виконано чотири штуцери штуцер 4 для подачі робочого середовища, штуцери 5 і 6 дренажні, штуцер 7 для підключення пневмоциліндра приводу У корпусі 1 виконані сідла 8 і 9 та розточені циліндри 10 і 11, у яких розташовані поршні 12 і 13, сполучені жорст перекриття ВІДПОВІДНИХ каналів На КІНЦІ штока укріплений поршень, що приводить в рух шток разом із запірними органами О 1499 ко з запірними органами 14 і 15 і між собою за допомогою штока 16 Вузол, що складається з поршнів і запірних органів, утримується пружиною 17 у положенні, показаному на фіг 1, тобто зліва Поршні 12 і 13 ущільнені манжетами 18 і 19, у запірних органах 14 і 15 встановлені ущільнювачі 20 і 21 Вхідна порожнина 22 розподільника сполучена каналом 23 через електромагнітний клапан 2 із порожниною 24, порожнина 24 сполучена каналом через електромагнітний клапан 3 із дренажним штуцером 6, у якому встановлений дросель 26 Дросель 27 встановлений у каналі 28, що з'єднує порожнину 24 з порожниною 29 Розподільник приєднується до керуючого робочого середовища штуцером 4, а до пневмоциліндру штуцером 7 Тиск робочого середовища надходить у порожнину 22 і притискає запірний орган 21 до сідла не пропускаючи робоче середовище в пневмоциліндр приводу Для подачі робочого середовища в пневмоциліндр за допомогою електромагніта відкривається клапан 2 і робоче середовище надходить у порожнину 24, тисне на поршень 12 і перекладає запірні органи вправо, закриваючи прохід по сліду 8 і відкриваючи прохід робочого середовища з порожнини 22 у порожнину 29 і через штуцер 7 до пневмоциліндру Коли пневмопривод спрацьовує, струм виключається з електромагнітного клапана 2, він закривається, а тиск, - підтримується в порожнині 24 через дросель 27 і канап 28, і утримує запірні органи за допомогою тиску в тому положенні, що було визначено короткочасним відкриттям ВІДПОВІДНОГО електромагнітного клапана Для вихлопу робочого середовища з циліндра включається електромагнітний клапан 3 Останній відкривається і тиск із порожнини 24 надходить у циліндр 11 Коли тиск у порожнині 24 і циліндрі 11 стануть однаковими, то під дією пружини 17 і тиску робочого середовища на запірні органи останні перемістяться вліво, відкриваючи прохід робочого середовища з пневмоциліндра в дренаж і припиняючи подачу робочого середовища в пневмоциліндр Після спрацьовування пневмоциліндра електромагнітний клапан 3 закривається, а запірні органи розподільника залишаються зліва утримувані тиском на запірний орган 15 У цей час робоче середовище виходить з пневмоциліндру через штуцери 7 і 5 назовні Хибою цього розподільника є ущільнення поршня манжетами, що зношуються і пропускають робоче середовище в навколишній простір Це особливо небезпечно, коли запірні органи 14 і 15 знаходяться зліва і робоче середовище витікає по обох манжетах Крім втрат, це впливає і на працездатність розподільника Якщо площа щілини біля манжети 19 в результаті зносу стане близькою за розміром з площею дроселя 26, то тиск у циліндрі 11 може підвищитися до такого рівня, що розподільник переключиться Аналогічне може відбутися із манжетою 18 В основу винаходу поставлена задача розробки конструкції розподільника з пам'яттю високої герметичності із забезпеченням герметичності всіх рухливих елементів розподільника шляхом використання тільки ущільнень запірними органами по сідлах Поставлена задача і технічний результат досягаються тим, що в розподільнику з пам'яттю, що складається з корпуса з трьома приєднувальними отворами, приводного електромагніта, запірних органів, ідо взаємодіють між собою та з приводним електромагнітом і сідлами, один запірний орган з'єднаний за допомогою штока і шайби з повзуном електромагніта двосторонньої ди, другий запірний орган спряжений з штоком завдяки ди пружини, і взаємодіє з повзуном електромагніта двосторонньої ди, і обидва запірні органи розташовані в порожнинах, де діє більш високий тиск, що притискує по черзі запірні органи до ВІДПОВІДНИХ сідел, створює фіксування запірних органів в положенні, зумовленому останньою командою СПІЛЬНІ З прототипом ІСТОТНІ ознаки корпус з трьома приєднувальними отворами, приводний електромагніт, запірні органи, що взаємодіють між собою та з приводним електромагнітом і сідлами Суттєві ВІДМІННІ ознаки розподільника, що заявляється, і забезпечують одержання технічного результату, наступні - один запірний орган з'єднаний за допомогою штока і шайби з повзуном електромагніта двосторонньої дії, - другий запірний орган спряжений з штоком завдяки ди пружини, і взаємодіє з повзуном електромагніта двосторонньої дії і обидва запірні органи розташовані в порожнинах, де діє більш високий тиск, що притискує по черзі запірні органи до ВІДПОВІДНИХ сідел, створюючи фіксування запірних органів в положенні, зумовленого останньою командою Зазначені ІСТОТНІ ВІДМІННІ ознаки забезпечують такий результат Необхідна висока герметичність та забезпечення пам'яті, ВІДПОВІДНО до поставленої задачі, утворюється за рахунок того, що герметизація по сідлах здійснена за допомогою запірних органів, виконаних у вигляді клапанів з гумовими ущільнювачами, що притискуються по черзі тиском повітря Для цього у вах запірних вузлах вибраний такий напрям тиску робочого середовища, що тиск притискує запірні органи до сідел, забезпечуючи високу ступінь герметичності відносно навколишнього середовища та зберігання пам'яті На фіг 2 показаний розподільник з пам'яттю, що заявляється Він складається з корпуса 1 з сідлами 2 і 3 біля прохідних отворів і трьома приєднувала ними отворами вхідного 4, вихідного 5, отвору для приєднання до пневмоциліндру 6, та запірних органів 7 і 8 На корпусі 1 встановлено електромагніт 9 двосторонньої ди, котрий складається з магнітопроводу 10, повзуна 11 та котушок 12 і 13 Повзун 11 розташований в герметичній порожнині 14, утвореній магнітопроводом 10 В порожнині 14 розташований стоп 15 Запірний орган 8 з'єднаний з повзуном 11 з допомогою штока 16 і шайби 17 Запірний орган 7 пружиною 18 притискається до сідла 2 і утримує повзун вгорі В обидва запірні органи завулканізовані гумові ущільнювачі в місцях, що контактують з сідлами Робота розподільника з пам'яттю відбувається таким чином Всі робочі органи розподільника знахо 1499 розподільнику, тобто, розподільник запам'ятає і дяться в положенні, як показано на фіг 2 Тиск побуде утримувати запірні органи в тому стані, котвітря подається в отвір 4, повітря проходить в порий зумовлений останньою командою Для перерожнину В, тисне на запірний орган 7 знизу і разом ключення запірних органів в початковий стан, поз дією пружини 18 притискує запірний орган 7 до дається імпульс струму на котушку 12 Від дії сідла 2, створюючи ущільнення та утримуючи заструму в котушці 12 повзун 11 перейде вгору, підпірні органи 7 і 8 в початковому положенні (див німе запірний орган 8, відкриє прохід по сщлу 3, та фіг 2) Це положення буде зберігатися до моменту, закриє прохід по сідлу 2 Повітря через отвір 5 поки не прийде команда перевести запірні органи вийде з порожнини А і тиск в порожнині А зникне, а в інше положення, тобто, вниз Для переключення тиск в порожнині В залишається і тисне на запірзапірних органів в інше положення на котушку 13 ний орган 7 знизу, створюючи силу, котра утримує подається імпульс струму протягом 0,4 - 0,5 секузапірні органи в початковому стані Для утримунди За цей час повзун 11 опуститься вниз, натисвання запірних органів в цьому стані струм в котуне на штовхач 19 запірного органу 7 і опустить шці не потрібен тому, що запам'ятовування останвниз запірний орган 7 Запірний орган 8 також опуньої команди здійснюється тиском повітря Коли ститься вниз і закриє вихідний отвір 5 За цей час тиск зникає у вхідному отворі 4, то запірні органи тиск через сідло 2 проникне в порожнину А і ствоповертаються завжди в початковий стан із будьрить силу, котра притисне запірний орган 8 до сідякого положення Таким чином, розподільник з ла 3, та буде утримувати пружину 18 в стиснутому пам'яттю має пам'ять лише тоді, коли діє тиск стані Діаметр сідла 3 та робочий тиск вибрані таким чином, що сила дії тиску вниз на запірний орРозподільник З пам'яттю застосовується в ган 8 набагато більша, ніж сила дії пружини 18, пневмоприводній важкій арматурі на атомних і котра тисне вгору Цей стан запірних органів буде теплових електростанціях, на газопроводах, у назберігатися після виключення імпульсу струму фтовій промисловості, забезпечує зниження вистільки часу, скільки буде підтримуватись тиск в трат та економію електроенергії Фіг 1 Фіг 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових 15, м Київ, 04119 Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет' вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
