Рознімний з’єднувач труб

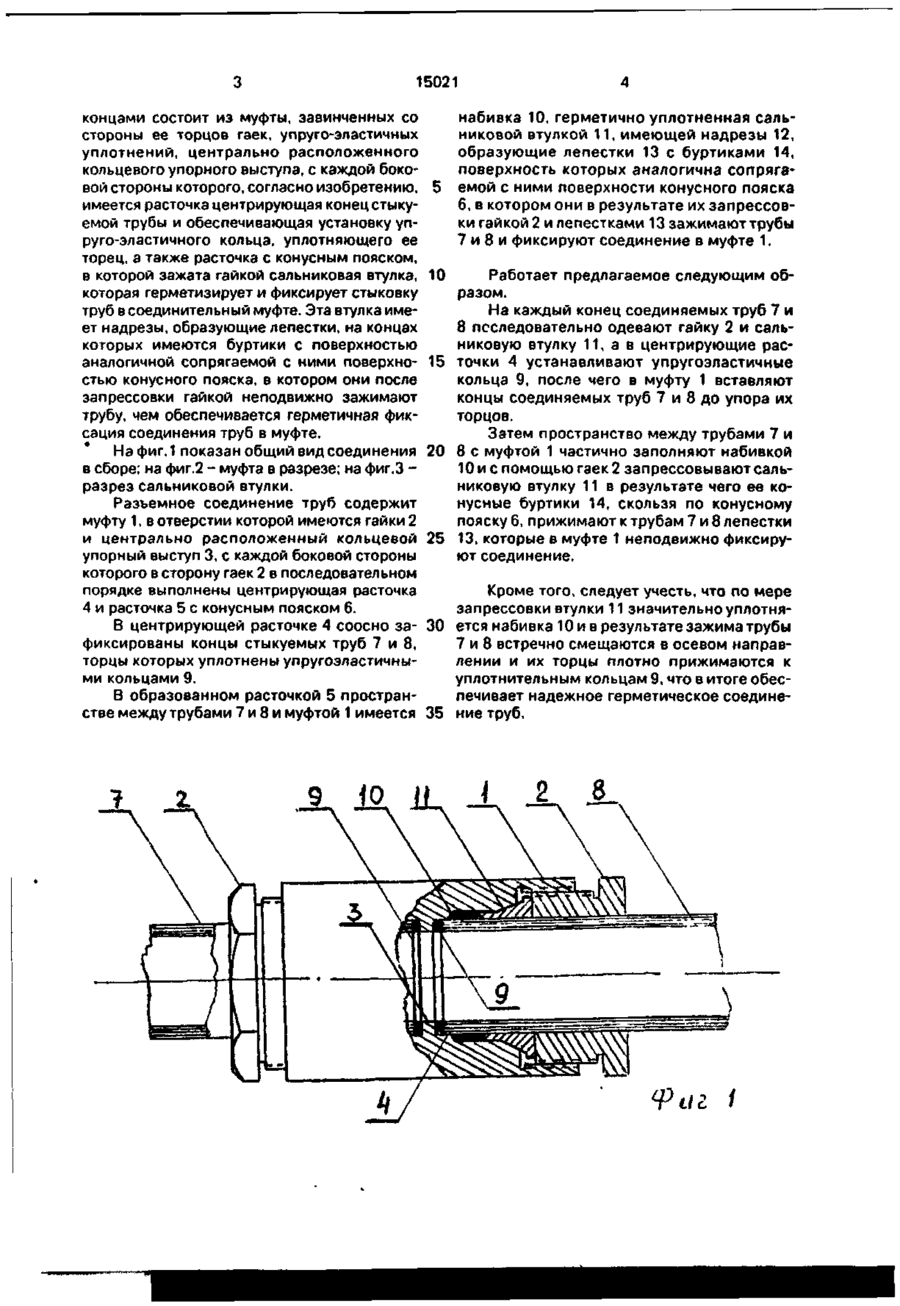

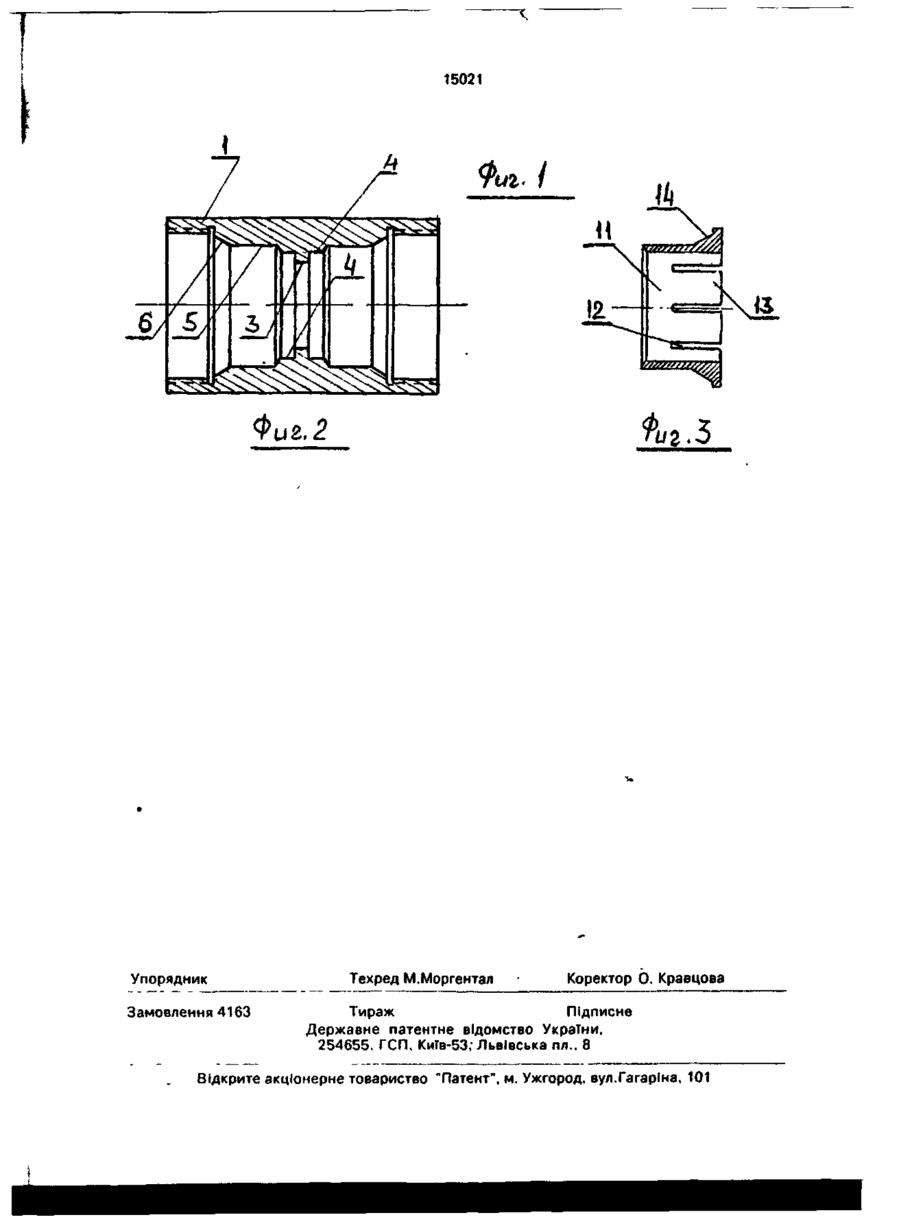

Разъемный соединитель труб с гладкими концами, содержащий соединительную муфту с центрально расположенным кольцевым упорным выступом, гайки, упруго-эластичные уплотнители, о т л и ч а ю щ и й с я тем, что в отверстии соединительной муфты, с каждой боковой стороны кольцевого упорного выступа, в сторону гаек, имеется расточка, центрующая концы соединяемых труб и расточка с конусным пояском, в который зажата гайкой герметизирующая и фиксирующая соединение сальниковая втулка, имеющая надрезы, образующие лепестки с буртиками, поверхность которых аналогична поверхности конусного пояска, в сопряжении с которым лепестки неподвижно зажимают конец соответствующей трубы и фиксируют герметичную их стыковку в соединительной муфте. Изобретение относится к трубопроводной арматуре и касается устройств, применяемых в системах, работающих под давлением и вакууме, по которым транспортируют вещества различные по химсоставу и консистенции. Известно устройство для соединения труб с гладкими (без резьбы) концами, принятое в качестве прототипа, содержащее муфту с выступом в средней части, а между торцами соединяемых труб расположено центрирующее уплотнение, имеющее в сечении Т-образную форму, гайки, расположенные между трубами и муфтой. В осевом направлении последовательно в сторону гаек расположены: конусные опорно-распорные кольца, уплотнительные элементы в виде манжет, опорные кольца, антифрикци онные шайбы. Устройство также снабжено футерками, контрмуфтами соединенные с гайками и футерками, между которыми от гайки к футерке последовательно расположены дополнительные опорные кольца и антифрикционные шайбы [1]. Недостатком такого соединения труб является его материалоемкость и несколько увеличенная габаритность. В основу изобретения положена задача создать такой разъемный соединитель труб, в котором путем нового выполнения элементов и введения дополнительных деталей, достигается исключение сдвига торцов труб, при их соединении, что повышает герметичность соединения в целом. Достигается это тем, что заявляемый разъемный соединитель труб с гладкими ел о ю 15021 концами состоит из муфты, завинченных со набивка 10. герметично уплотненная сальстороны ее торцов гаек, упруго-эластичных никовой втулкой 11, имеющей надрезы 12, уплотнений, центрально расположенного образующие лепестки 13 с буртиками 14, кольцевого упорного выступа, с каждой бокоповерхность которых аналогична сопрягавой стороны которого, согласно изобретению, 5 емой с ними поверхности конусного пояска имеется расточка центрирующая конец стыкуб, в котором они в результате их запрессовемой трубы и обеспечивающая установку упки гайкой 2 и лепестками 13 зажимают трубы руго-эластичного кольца, уплотняющего ее 7 и 8 и фиксируют соединение в муфте 1. торец, а также расточка с конусным пояском, в которой зажата гайкой сальниковая втулка, 10 Работает предлагаемое следующим обкоторая герметизирует и фиксирует стыковку разом. труб в соединительный муфте. Эта втулка имеНа каждый конец соединяемых труб 7 и ет надрезы, образующие лепестки, на концах 8 последовательно одевают гайку 2 и салькоторых имеются буртики с поверхностью никовую втулку 11, а в центрирующие расаналогичной сопрягаемой с ними поверхно- 15 точки 4 устанавливают упругоэластичные стью конусного пояска, в котором они после кольца 9, после чего в муфту 1 вставляют запрессовки гайкой неподвижно зажимают концы соединяемых труб 7 и 8 до упора их трубу, чем обеспечивается герметичная фикторцов. сация соединения труб в муфте. Затем пространство между трубами 7 и На фиг. 1 показан общий вид соединения 20 8 с муфтой 1 частично заполняют набивкой в сборе: на фиг.2 - муфта в разрезе; на фиг.З 10 и с помощью гаек 2 запрессовывают сальразрез сальниковой втулки. никовую втулку 11 в результате чего ее коРазъемное соединение труб содержит нусные буртики 14, скользя по конусному муфту 1, в отверстии которой имеются гайки 2 пояску б, прижимают к трубам 7 и 8 лепестки и центрально расположенный кольцевой 25 13, которые в муфте 1 неподвижно фиксируупорный выступ 3, с каждой боковой стороны ют соединение. которого в сторону гаек 2 в последовательном порядке выполнены центрирующая расточка Кроме того, следует учесть, что по мере 4 и расточка 5 с конусным пояском 6. запрессовки втулки 11 значительно уплотняВ центрирующей расточке 4 соосно за- 30 ется набивка 10 и в результате зажима трубы 7 и 8 встречно смещаются в осевом направфиксированы концы стыкуемых труб 7 и 8, лении и их торцы плотно прижимаются к торцы которых уплотненыупругоэластичныуплотнительным кольцам 9, что в итоге обесми кольцами 9. печивает надежное герметическое соединеВ образованном расточкой 5 пространстве между трубами 7 и 8 и муфтой 1 имеется 35 ние труб. 15021 / u z. 2 Упорядник Замовлення 4163 тиг.Ъ Техред М.Моргентал Коректор О. Кравцова Тираж Підписне Державне патентне відомство УкраТни, 254655. ГСП, Київ-53; Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
