Фільтр-освітлювач

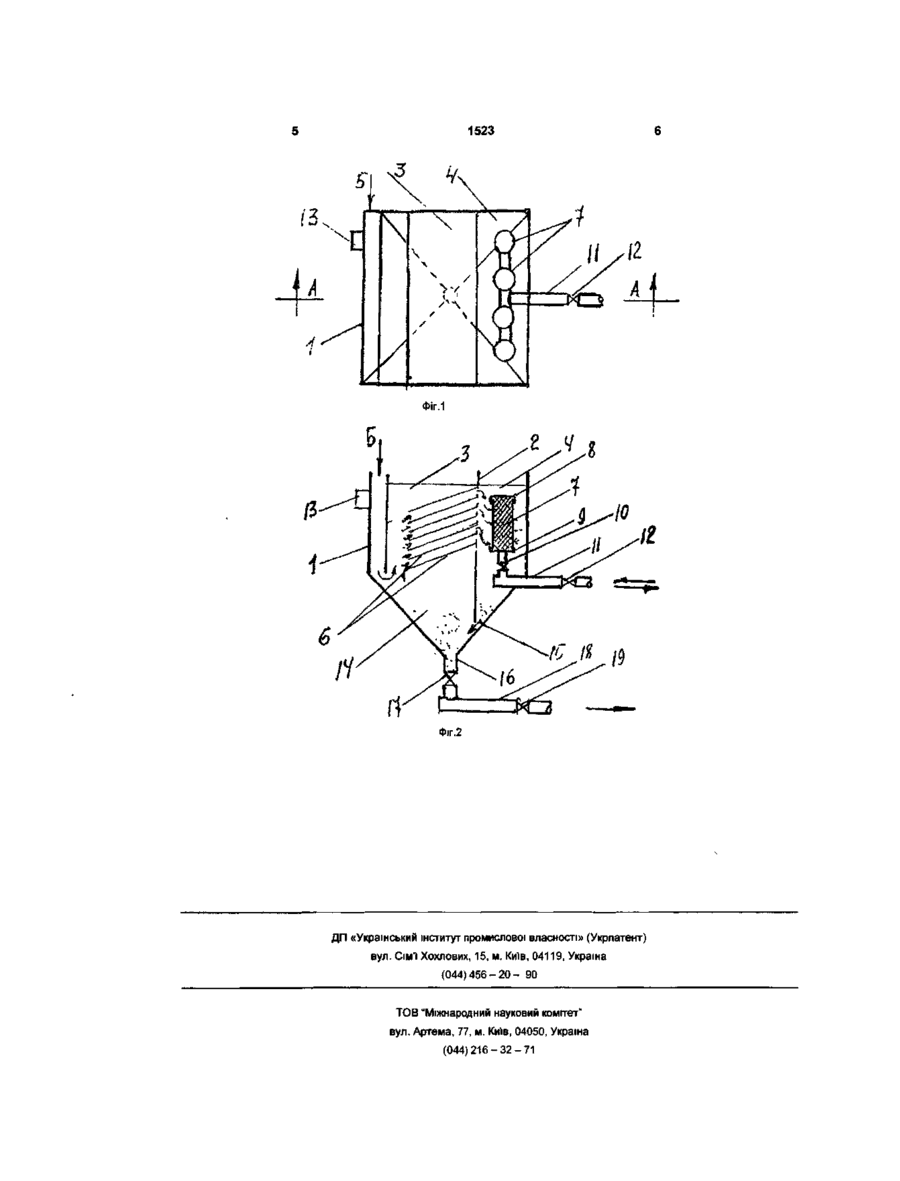

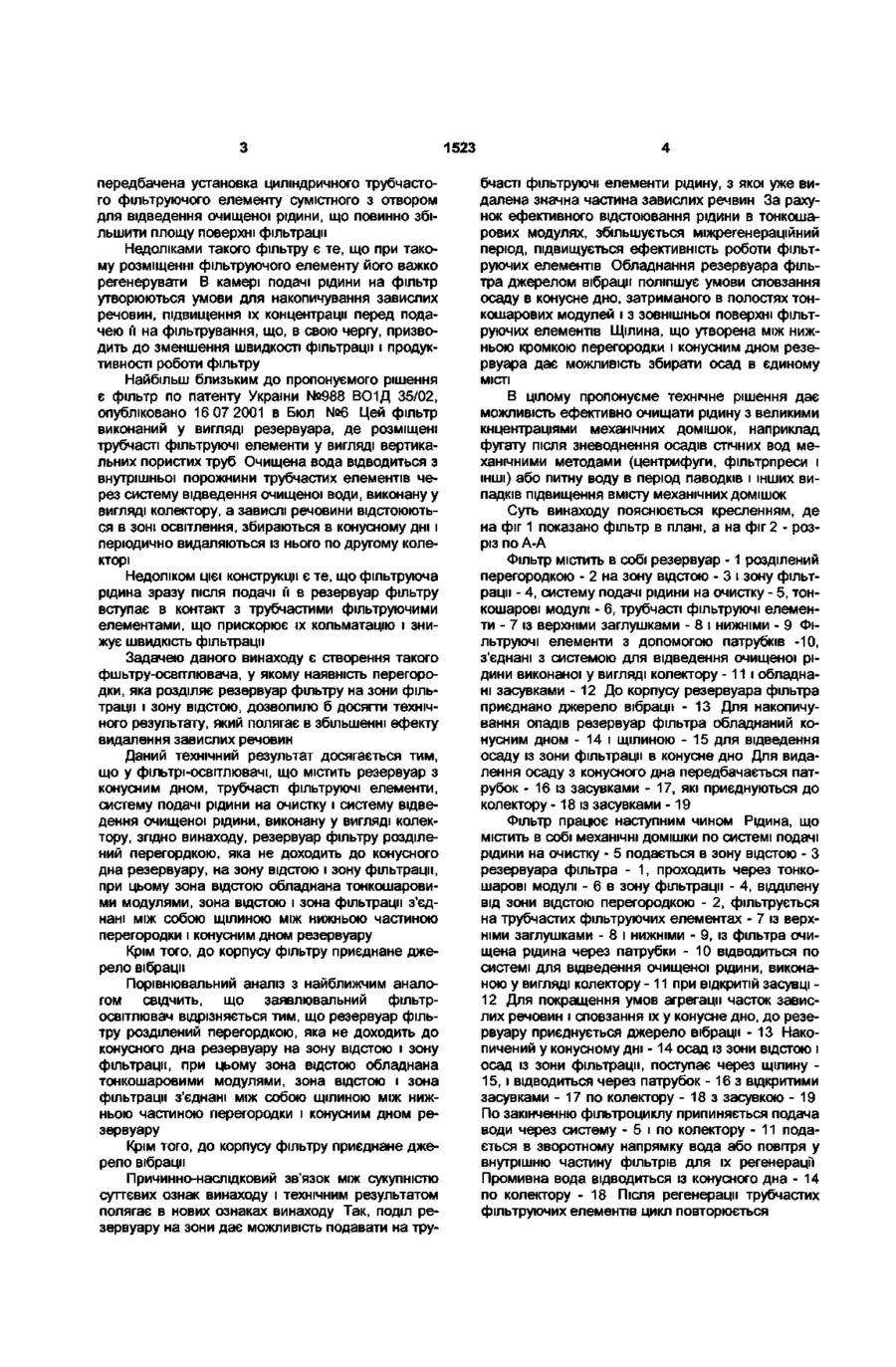

1 Фільтр-освітлювач, що містить резервуар з конусним дном, трубчасті фільтруючі елементи, систему подачі рідини на очистку і систему відведення очищеної рідини, виконану у вигляді колектора, який відрізняється тим, що резервуар фільтра розділений перегородкою, яка не доходить до конусного дна резервуара, на зону відстою і зону фільтрації, при цьому зона відстою обладнана тонкошаровими модулями, зона відстою і зона фільтрації з'єднані між собою щілиною між нижньою частиною перегородки і конусним дном резервуара 2 Фільтр-освітлювач за п 1, який відрізняється тим, що до корпусу фільтра приєднане джерело Винахід відноситься до споруд для очищення рідин від механічних домішок і може бути використаний для очищення питної води, стічних вод та фугату, який утворюється в процесі зневоднення осаду, стічних вод з механічними методами В практиці для очищення питної води та стічних вод найбільш широко використовуються ВІДСТІЙНИКИ і фільтри з зернистим фільтруючим матеріалом ВІДСТІЙНИКИ І фільтри розміщуються в окремих спорудах Видалення із рідини завислих речовин у відстійниках відбувається за рахунок гравітаційних сил, для підвищення ефекту затримки механічних домішок після ВІДСТІЙНИКІВ передбачаються фільтри, завантажені фільтруючим матеріалом пісок, керамзит і Інші Відома конструкція фільтрів для очищення води, яка використовується майже на усіх станціях в Україні і інших державах Суть цієї конструкції викладена в технічній літературі в тому числі в книгах Н Н Абрамова "Водоснабжение", "Стройиздат", М , 1974, С В Яковлева "Каналізація" "Стройиздат", М , 1976 і ІНШІ Вода в цих фільтрах подається на поверхню зернистого завантаження, проходить крізь шар цього завантаження, залишає в ньому завислі речовини, збирається і відводиться за допомогою дренажної системи із дірчатих труб, розміщених під фільтруючим шаром Регенерація фільтруючих матеріалів здійснюється потоком води в протилежному напрямку по відношенню до напрямку фільтрації До недоліків цієї конструкції відноситься те, що фільтр має незначну грязеемкість і тому ефектив но працює лише при малих концентраціях механічних домішок, крім цього класифікація, укладка і регенерація працеємка, а неоднородність фракції завантаження призводить до порушення гідравлічного режиму фільтрування і зниження якості очищеної води Дренажна система в цих фільтрах складна, а для її ремонту потрібно видаляти все зернисте завантаження із ячеек фільтрів Окрім цього, в фільтрах із зернистим фільтруючим завантаженням працюють в основному перші по напрямку фільтрування шари, які швидко кольматуються і не дають можливості використати гряземісткість всього шару фільтруючого матеріалу та скорочення фільтроциклу Відома конструкція фільтра (Ас СРСР №1366179, опубліковано в Б В №2 1998р ), у якій в якості фільтруючого завантаження пропонується волокнистий матеріал, що дає змогу покращити умови укладання і регенерації матеріалу, зменшити експлуатаційні витрати Ця мета досягається за рахунок установки в фільтрі удаваного дна, з'ємних патрубків із соплами, а самі фільтруючі елементи виконуються у вигляді касет Недоліками цієї конструкції є те, що в ній ускладнюються конструктивні елементи і умови експлуатації, що приводить до збільшення капітальних і експлуатаційних витрат Окрім цього на цих фільтрах практично неможливо очищати рідину з великою концентрацією механічних домішок Відома також конструкція фільтру по заявці Великобритании №2238256, опублікованій 29 05 1991 року МІЖ В01Д 35/02 В цьому фільтрі вібрації СО CM ю 1523 передбачена установка циліндричного трубчастого фільтруючого елементу сумістного з отвором для відведення очищеної рідини, що повинно збільшити площу поверхні фільтрації Недоліками такого фільтру є те, що при такому розміщенні фільтруючого елементу його важко регенерувати В камері подачі рідини на фільтр утворюються умови для накопичування завислих речовин, підвищення їх концентрації перед подачею її на фільтрування, що, в свою чергу, призводить до зменшення швидкості фільтрації і продуктивності роботи фільтру Найбільш близьким до пропонуємого рішення є фільтр по патенту України №988 ВО1Д 35/02, опубліковано 16 07 2001 в Бюл №6 Цей фільтр виконаний у вигляді резервуара, де розміщені трубчасті фільтруючі елементи у вигляді вертикальних пористих труб Очищена вода відводиться з внутрішньої порожнини трубчастих елементів через систему відведення очищеної води, виконану у вигляді колектору, а завислі речовини відстоюються в зоні освітлення,збираються в конусному дні і періодично видаляються із нього по другому колекторі Недоліком цієї конструкції є те, що фільтруюча рідина зразу після подачі її в резервуар фільтру вступає в контакт з трубчастими фільтруючими елементами, що прискорює їх кольматацію і знижує швидкість фільтрації Задачею даного винаходу є створення такого фшьтру-освітлювача, у якому наявність перегородки, яка розділяє резервуар фільтру на зони фільтрації і зону відстою, дозволило б досягти технічного результату, який полягає в збільшенні ефекту видалення завислих речовин Даний технічний результат досягається тим, що у фільтрі-освітлювачі, що містить резервуар з конусним дном, трубчасті фільтруючі елементи, систему подачі рідини на очистку і систему відведення очищеної рідини, виконану у вигляді колектору, згідно винаходу, резервуар фільтру розділений перегордкою, яка не доходить до конусного дна резервуару, на зону відстою і зону фільтрації, при цьому зона відстою обладнана тонкошаровими модулями, зона відстою і зона фільтрації з'єднані між собою щілиною між нижньою частиною перегородки і конусним дном резервуару Крім того, до корпусу фільтру приєднане джерело вібрації Порівнювальний аналіз з найближчим аналогом свідчить, що заявлювальний фільтросвітлювач відрізняється тим, що резервуар фільтру розділений перегордкою, яка не доходить до конусного дна резервуару на зону відстою і зону фільтрації, при цьому зона відстою обладнана тонкошаровими модулями, зона відстою і зона фільтрації з'єднані між собою щілиною між нижньою частиною перегородки і конусним дном резервуару Крім того, до корпусу фільтру приєднане джерело вібрації Причинно-наслідковий зв'язок між сукупністю суттєвих ознак винаходу і технічним результатом полягає в нових ознаках винаходу Так, поділ резервуару на зони дає можливість подавати на тру бчасті фільтруючі елементи рідину, з якої уже видалена значна частина завислих речвин За рахунок ефективного відстоювання рідини в тонкошарових модулях, збільшується міжрегенераційний період, підвищується ефективність роботи фільтруючих елементів Обладнання резервуара фільтра джерелом вібрації поліпшує умови сповзання осаду в конусне дно, затриманого в полостях тонкошарових модулей і з зовнішньої поверхні фільтруючих елементів Щілина, що утворена між нижньою кромкою перегородки і конусним дном резервуара дає можливість збирати осад в єдиному МІСТІ В цілому пропонуєме технічне рішення дає можливість ефективно очищати рідину з великими кнцентраціями механічних домішок, наприклад фугату після зневоднення осадів стічних вод механічними методами (центрифуги, фільтрпреси і ІНШІ) або питну воду в період паводків і інших випадків підвищення вмісту механічних домішок Суть винаходу пояснюється кресленням, де на фіг 1 показано фільтр в плані, а на фіг 2 - розріз по А-А Фільтр містить в собі резервуар -1 розділений перегородкою - 2 на зону відстою - 3 і зону фільтрації - 4, систему подачі рідини на очистку - 5, тонкошарові модулі - 6, трубчасті фільтруючі елементи - 7 із верхніми заглушками - 8 і нижніми - 9 Фільтруючі елементи з допомогою патрубків -10, з'єднані з системою для відведення очищеної рідини виконаної у вигляді колектору -11 і обладнані засувками - 12 До корпусу резервуара фільтра приєднано джерело вібрації - 13 Для накопичування опадів резервуар фільтра обладнаний конусним дном - 14 і щілиною - 15 для відведення осаду із зони фільтрації в конусне дно Для видалення осаду з конусного дна передбачається патрубок - 16 із засувками - 17, які приєднуються до колектору -18 із засувками -19 Фільтр працює наступним чином Рідина, що містить в собі механічні домішки по системі подачі рідини на очистку - 5 подається в зону відстою - З резервуара фільтра - 1, проходить через тонкошарові модулі - 6 в зону фільтрації - 4, відділену від зони відстою перегородкою - 2, фільтрується на трубчастих фільтруючих елементах - 7 із верхніми заглушками - 8 і нижніми - 9, із фільтра очищена рідина через патрубки - 10 відводиться по системі для відведення очищеної рідини, виконаною у вигляді колектору -11 при відкритій засувці 12 Для покращення умов агрегації часток завислих речовин і сповзання їх у конусне дно, до резервуару приєднується джерело вібрації - 13 Накопичений у конусному дні - 14 осад із зони відстою і осад із зони фільтрації, поступає через щілину 15, і відводиться через патрубок - 16 з відкритими засувками - 17 по колектору - 18 з засувкою - 19 По закінченню фільтроциклу припиняється подача води через систему - 5 і по колектору - 11 подається в зворотному напрямку вода або повітря у внутрішню частину фільтрів для їх регенерації Промивна вода відводиться із конусного дна - 14 по колектору - 18 Після регенерації трубчастих фільтруючих елементів цикл повторюється 1523 Фіг.1 II Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул. Сімі Хохлових, 15, м. Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)216-32-71
