Тваринницьке примiщення

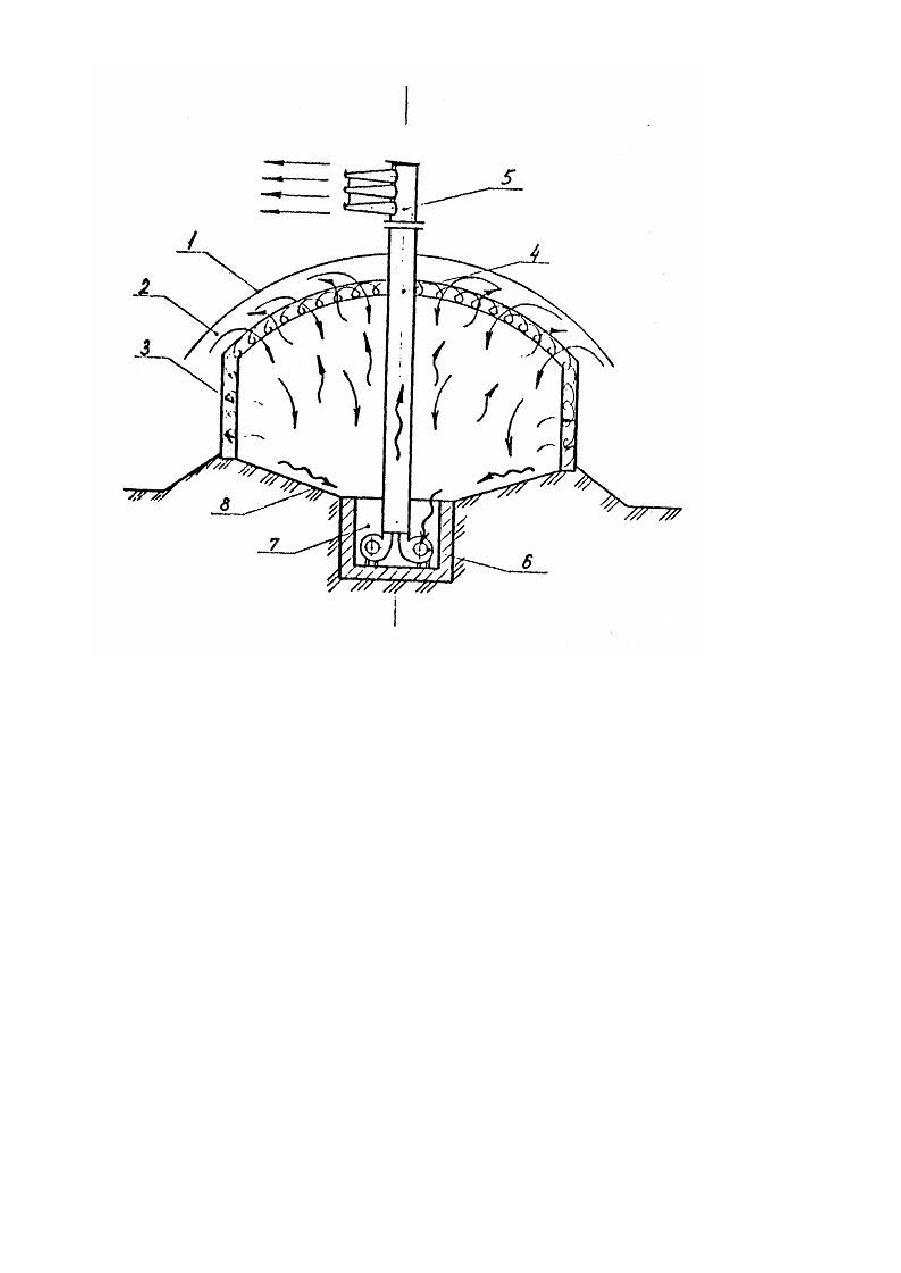

Изобретение относится к сельскому строительству, в частности может быть использовано при строительстве коровников. Известно укрытие для животных, включающее корпус сводчатой формы с твердой наружной оболочкой и промежуточным слоем из пористого материала [1]. Недостатком такой конструкции является то, что она не обеспечивает утилизацию тепла внутреннего воздуха. Наиболее близким к предлагаемому те хническим решением является животноводческое помещение, в котором вдоль потолка размещена, с образованием воздушной полости, перегородка и подсоединены к воздушной полости приточный воздуховод, а также вытяжная труба [2]. Недостатком этого технического решения является сложность конструкции перегородок, потолка, образование конденсата, неравномерность воздухообмена в помещении Задачей изобретения является усовершенствование животноводческого помещения путем создания такой системы воздухообмена, при которой будет осуществляться утилизация биотепла, что обеспечит оптимальный микроклимат для животных и приведет к повышению их продуктивности. Поставленная задача решена тем, что в животноводческом помещении, включающем установленный на полу каркас, боковые и верхняя части которого покрыты пористым материалом, крышу, между которой и верхней частью каркаса образована воздушная полость, сообщенная с внешней средой по всему периметру, вертикальную вытяжную напорную трубу, выступающую из помещения наружу через крышу, со гласно изобретению, в полу выполнен приямок, в котором расположен нижний конец вытяжной трубы, снабженной установленной на ее верхнем конце поворотной эжекционной насадкой. Задача решена также тем, что вертикальная труба снабжена вентилятором и расположена в центре помещения, а пол выполнен с уклоном в сторону приямка. На чертеже изображено животноводческое помещение с системой вентиляции. Животноводческое помещение имеет покрытие 1, воздушную полость 2, проходящую вдоль потолка, перегородку 3 из пористого материала, вытяжную тр убу 4 с эжекционной насадкой 5, вентилятором 6, установленным в приямке 7 пола 8. Система вентиляции животноводческого помещения работает следующим образом. Отработанный воздух - газ, с повышенным содержанием углекислого газа. аммиака и влаги за счет повышенного объемного веса и уклона пола 8 стекает в приямок 7. Из приямка с помощью вентиляторов 6 (в безветренную погоду) или с помощью эжекционной насадки 5 (при ветренной погоде), через вытяжную трубу 4 отработанный воздух выбрасывается наружу, образуя внутри помещения разрежение. Вследствие образования пониженного давления внутри помещения, наружный воздух через полость 2 и пористую перегородку 3, выполненную из пористого или волокнистого материала, например минваты, соломы, значительной толщины (порядка 36 см) проникает внутрь помещения по всей его поверхности равномерно, не образуя конденсата, тумана и значительных скоростей перемещения воздушных потоков. Более того, холодный воздух, проходя пористую перегородку, успевает подогреться, подсушиться теплом воздуха помещения, который за счет воздушной конвекции поднимается вверх и проникает в пористую перегородку. Таким образом пористая перегородка служит утилизатором тепла. Установка вытяжной трубы 4 вн утри помещения обеспечивает возможность создания оптимального равномерного по всему объему помещения поперечного воздухообмена и внутреннего разрежения, которое совместно с пористой поверхностью покрытия обеспечивает подсос свежего чистого воздуха с одновременным его подогревом по всей поверхности здания. Чтобы использовать естественные законы природы, вследствие которых отработанный воздух животноводческого помещения стекает на низкий уровень. вытяжная труба установлена в приямке, тем самым обеспечивая объемную концентрацию отработанного газа непосредственно в зоне нижнего отверстия трубы, где установлены вентиляторы. Эжекционная насадка 5 обеспечивает естественный выброс отработанного газа из трубы в ветренную погоду. Благодаря вращению этой насадки, используются природные силы ветра и создается разрежение внутри трубы и. следовательно, в помещении. Уклон пола в сторону приямка позволяет направить сток отработанного газа в сторону приямка, а затем в вытяжную тр убу. Все эти существенные отличия способствуют созданию оптимального микроклимата в животноводческом помещении.
