Пристрій для зрошення насадки в градирні

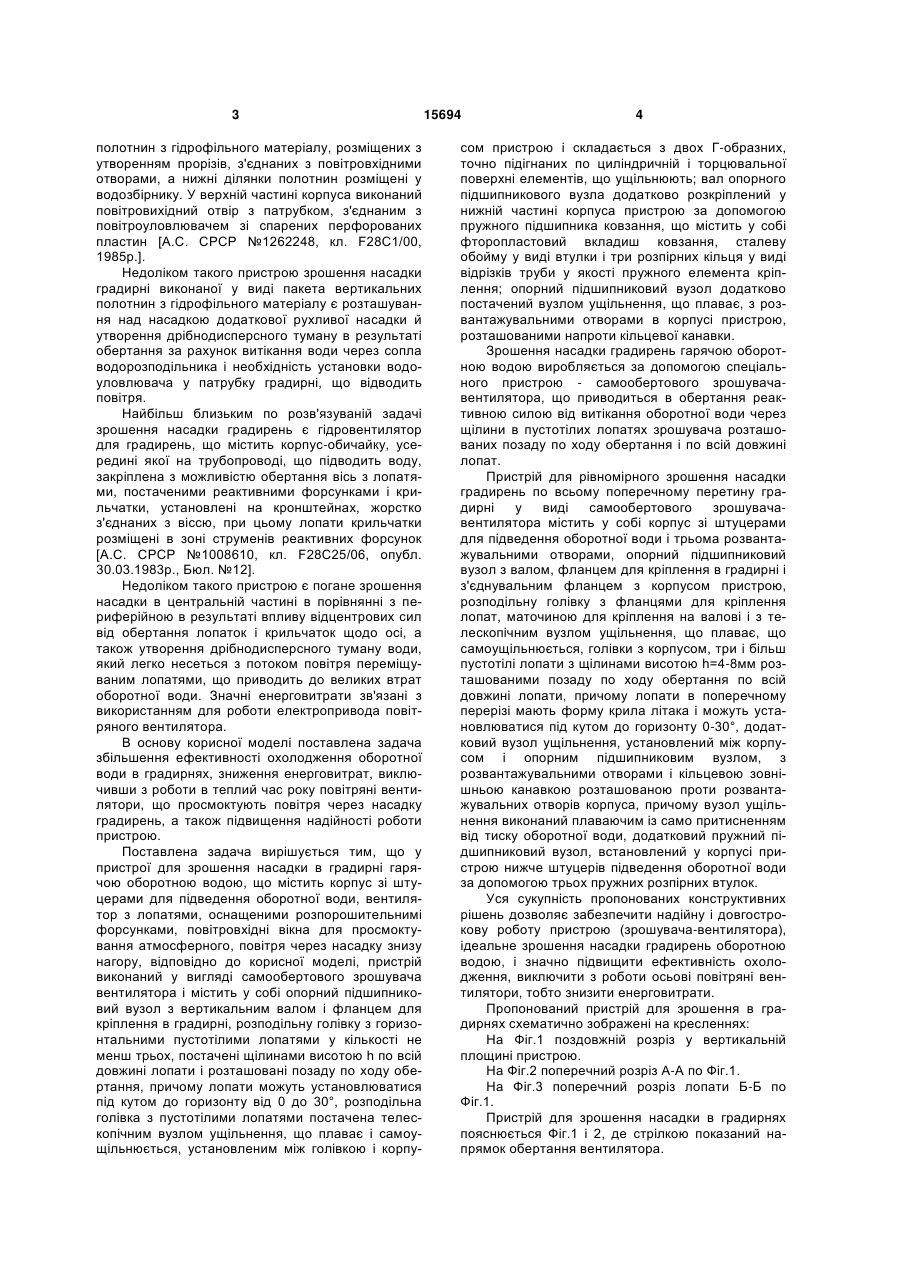

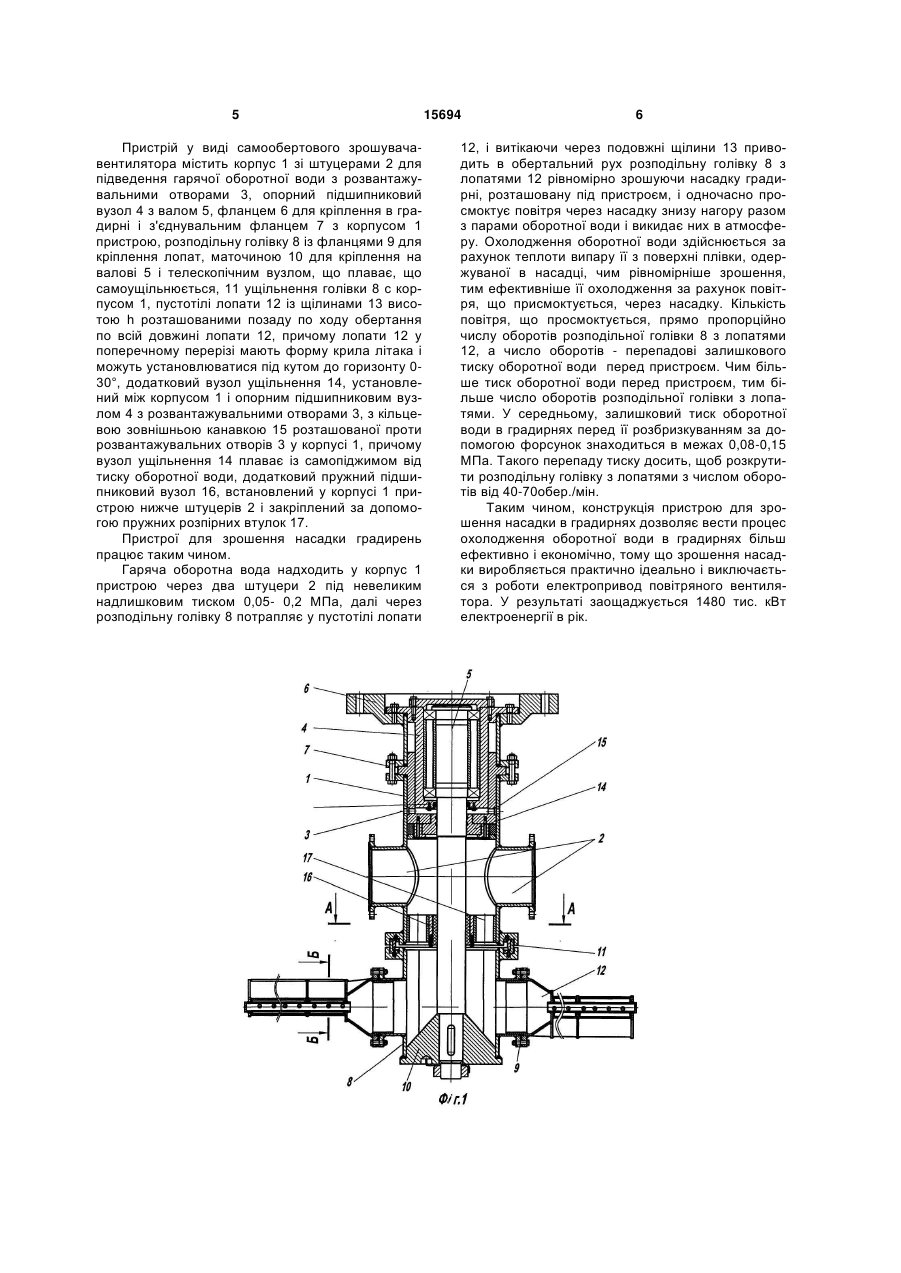

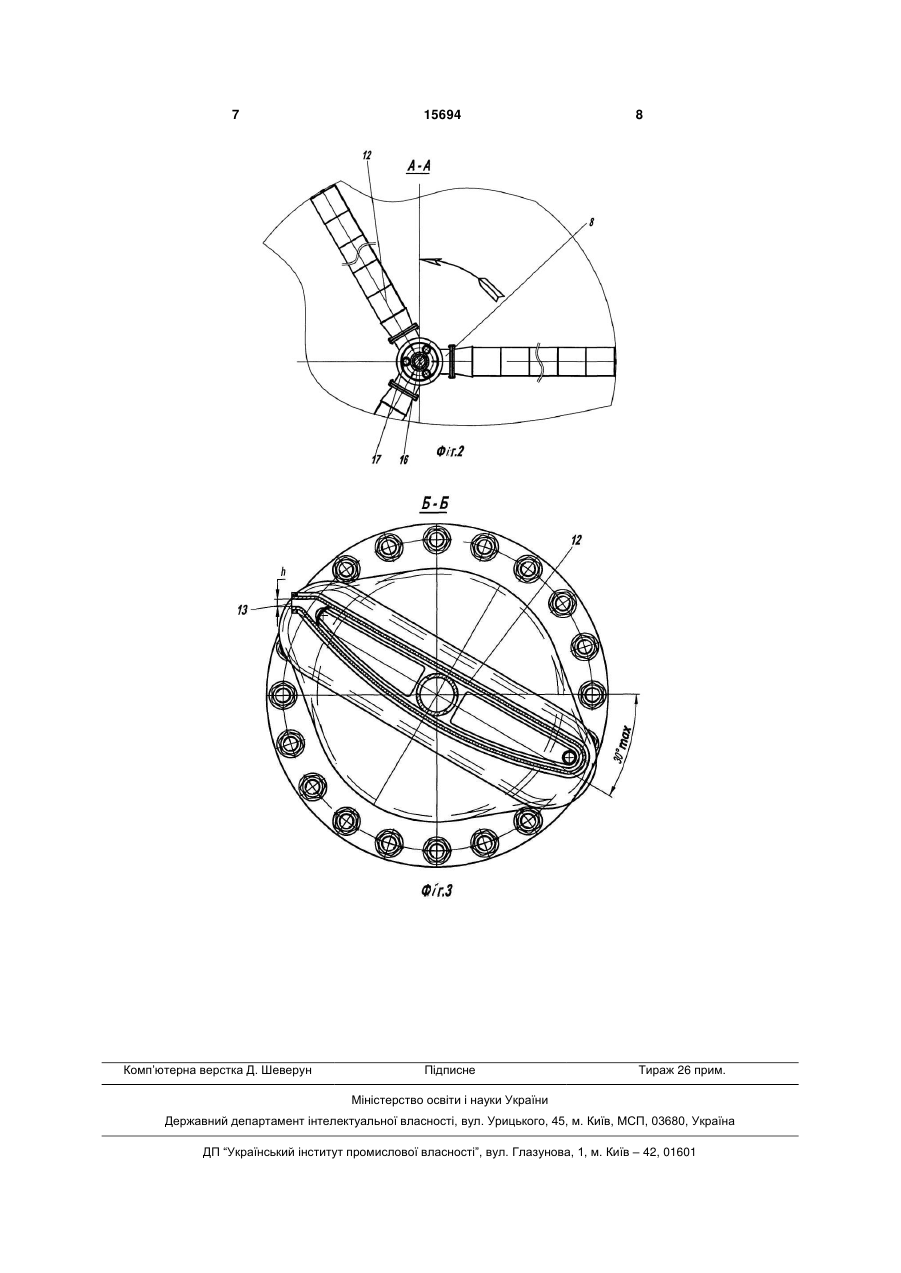

1. Пристрій для зрошення насадки в градирні гарячою оборотною водою, що містить корпус зі штуцерами для підведення оборотної води, вентилятор з лопатями, оснащеними розбризкувальними форсунками, повітровхідні вікна для просмоктування атмосферного повітря через насадку знизу нагору, який відрізняється тим, що пристрій виконаний у вигляді самообертового зрошувачавентилятора і містить опорний підшипниковий вузол з вертикальним валом і фланцем для кріплення в градирні, розподільну головку з горизонтальними пустотілими лопатями в кількості не менше трьох, оснащеними щілинами висотою h по всій U 2 (19) 1 3 полотнин з гідрофільного матеріалу, розміщених з утворенням прорізів, з'єднаних з повітровхідними отворами, а нижні ділянки полотнин розміщені у водозбірнику. У верхній частині корпуса виконаний повітровихідний отвір з патрубком, з'єднаним з повітроуловлювачем зі спарених перфорованих пластин [А.С. СРСР №1262248, кл. F28С1/00, 1985р.]. Недоліком такого пристрою зрошення насадки градирні виконаної у виді пакета вертикальних полотнин з гідрофільного матеріалу є розташування над насадкою додаткової рухливої насадки й утворення дрібнодисперсного туману в результаті обертання за рахунок витікання води через сопла водорозподільника і необхідність установки водоуловлювача у патрубку градирні, що відводить повітря. Найбільш близьким по розв'язуваній задачі зрошення насадки градирень є гідровентилятор для градирень, що містить корпус-обичайку, усередині якої на трубопроводі, що підводить воду, закріплена з можливістю обертання вісь з лопатями, постаченими реактивними форсунками і крильчатки, установлені на кронштейнах, жорстко з'єднаних з віссю, при цьому лопати крильчатки розміщені в зоні струменів реактивних форсунок [А.С. СРСР №1008610, кл. F28С25/06, опубл. 30.03.1983р., Бюл. №12]. Недоліком такого пристрою є погане зрошення насадки в центральній частині в порівнянні з периферійною в результаті впливу відцентрових сил від обертання лопаток і крильчаток щодо осі, а також утворення дрібнодисперсного туману води, який легко несеться з потоком повітря переміщуваним лопатями, що приводить до великих втрат оборотної води. Значні енерговитрати зв'язані з використанням для роботи електропривода повітряного вентилятора. В основу корисної моделі поставлена задача збільшення ефективності охолодження оборотної води в градирнях, зниження енерговитрат, виключивши з роботи в теплий час року повітряні вентилятори, що просмоктують повітря через насадку градирень, а також підвищення надійності роботи пристрою. Поставлена задача вирішується тим, що у пристрої для зрошення насадки в градирні гарячою оборотною водою, що містить корпус зі штуцерами для підведення оборотної води, вентилятор з лопатями, оснащеними розпорошительнимі форсунками, повітровхідні вікна для просмоктування атмосферного, повітря через насадку знизу нагору, відповідно до корисної моделі, пристрій виконаний у вигляді самообертового зрошувача вентилятора і містить у собі опорний підшипниковий вузол з вертикальним валом і фланцем для кріплення в градирні, розподільну голівку з горизонтальними пустотілими лопатями у кількості не менш трьох, постачені щілинами висотою h по всій довжині лопати і розташовані позаду по ходу обертання, причому лопати можуть установлюватися під кутом до горизонту від 0 до 30°, розподільна голівка з пустотілими лопатями постачена телескопічним вузлом ущільнення, що плаває і самоущільнюється, установленим між голівкою і корпу 15694 4 сом пристрою і складається з двох Г-образних, точно підігнаних по циліндричній і торцювальної поверхні елементів, що ущільнюють; вал опорного підшипникового вузла додатково розкріплений у нижній частині корпуса пристрою за допомогою пружного підшипника ковзання, що містить у собі фторопластовий вкладиш ковзання, сталеву обойму у виді втулки і три розпірних кільця у виді відрізків труби у якості пружного елемента кріплення; опорний підшипниковий вузол додатково постачений вузлом ущільнення, що плаває, з розвантажувальними отворами в корпусі пристрою, розташованими напроти кільцевої канавки. Зрошення насадки градирень гарячою оборотною водою виробляється за допомогою спеціального пристрою - самообертового зрошувачавентилятора, що приводиться в обертання реактивною силою від витікання оборотної води через щілини в пустотілих лопатях зрошувача розташованих позаду по ходу обертання і по всій довжині лопат. Пристрій для рівномірного зрошення насадки градирень по всьому поперечному перетину градирні у виді самообертового зрошувачавентилятора містить у собі корпус зі штуцерами для підведення оборотної води і трьома розвантажувальними отворами, опорний підшипниковий вузол з валом, фланцем для кріплення в градирні і з'єднувальним фланцем з корпусом пристрою, розподільну голівку з фланцями для кріплення лопат, маточиною для кріплення на валові і з телескопічним вузлом ущільнення, що плаває, що самоущільнюється, голівки з корпусом, три і більш пустотілі лопати з щілинами висотою h=4-8мм розташованими позаду по ходу обертання по всій довжині лопати, причому лопати в поперечному перерізі мають форму крила літака і можуть установлюватися під кутом до горизонту 0-30°, додатковий вузол ущільнення, установлений між корпусом і опорним підшипниковим вузлом, з розвантажувальними отворами і кільцевою зовнішньою канавкою розташованою проти розвантажувальних отворів корпуса, причому вузол ущільнення виконаний плаваючим із само притисненням від тиску оборотної води, додатковий пружний підшипниковий вузол, встановлений у корпусі пристрою нижче штуцерів підведення оборотної води за допомогою трьох пружних розпірних втулок. Уся сукупність пропонованих конструктивних рішень дозволяє забезпечити надійну і довгострокову роботу пристрою (зрошувача-вентилятора), ідеальне зрошення насадки градирень оборотною водою, і значно підвищити ефективність охолодження, виключити з роботи осьові повітряні вентилятори, тобто знизити енерговитрати. Пропонований пристрій для зрошення в градирнях схематично зображені на кресленнях: На Фіг.1 поздовжній розріз у вертикальній площині пристрою. На Фіг.2 поперечний розріз А-А по Фіг.1. На Фіг.3 поперечний розріз лопати Б-Б по Фіг.1. Пристрій для зрошення насадки в градирнях пояснюється Фіг.1 і 2, де стрілкою показаний напрямок обертання вентилятора. 5 Пристрій у виді самообертового зрошувачавентилятора містить корпус 1 зі штуцерами 2 для підведення гарячої оборотної води з розвантажувальними отворами 3, опорний підшипниковий вузол 4 з валом 5, фланцем 6 для кріплення в градирні і з'єднувальним фланцем 7 з корпусом 1 пристрою, розподільну голівку 8 із фланцями 9 для кріплення лопат, маточиною 10 для кріплення на валові 5 і телескопічним вузлом, що плаває, що самоущільнюється, 11 ущільнення голівки 8 с корпусом 1, пустотілі лопати 12 із щілинами 13 висотою h розташованими позаду по ходу обертання по всій довжині лопати 12, причому лопати 12 у поперечному перерізі мають форму крила літака і можуть установлюватися під кутом до горизонту 030°, додатковий вузол ущільнення 14, установлений між корпусом 1 і опорним підшипниковим вузлом 4 з розвантажувальними отворами 3, з кільцевою зовнішньою канавкою 15 розташованої проти розвантажувальних отворів 3 у корпусі 1, причому вузол ущільнення 14 плаває із самопіджимом від тиску оборотної води, додатковий пружний підшипниковий вузол 16, встановлений у корпусі 1 пристрою нижче штуцерів 2 і закріплений за допомогою пружних розпірних втулок 17. Пристрої для зрошення насадки градирень працює таким чином. Гаряча оборотна вода надходить у корпус 1 пристрою через два штуцери 2 під невеликим надлишковим тиском 0,05- 0,2 МПа, далі через розподільну голівку 8 потрапляє у пустотілі лопати 15694 6 12, і витікаючи через подовжні щілини 13 приводить в обертальний рух розподільну голівку 8 з лопатями 12 рівномірно зрошуючи насадку градирні, розташовану під пристроєм, і одночасно просмоктує повітря через насадку знизу нагору разом з парами оборотної води і викидає них в атмосферу. Охолодження оборотної води здійснюється за рахунок теплоти випару її з поверхні плівки, одержуваної в насадці, чим рівномірніше зрошення, тим ефективніше її охолодження за рахунок повітря, що присмоктується, через насадку. Кількість повітря, що просмоктується, прямо пропорційно числу оборотів розподільної голівки 8 з лопатями 12, а число оборотів - перепадові залишкового тиску оборотної води перед пристроєм. Чим більше тиск оборотної води перед пристроєм, тим більше число оборотів розподільної голівки з лопатями. У середньому, залишковий тиск оборотної води в градирнях перед її розбризкуванням за допомогою форсунок знаходиться в межах 0,08-0,15 МПа. Такого перепаду тиску досить, щоб розкрутити розподільну голівку з лопатями з числом оборотів від 40-70обер./мін. Таким чином, конструкція пристрою для зрошення насадки в градирнях дозволяє вести процес охолодження оборотної води в градирнях більш ефективно і економічно, тому що зрошення насадки виробляється практично ідеально і виключається з роботи електропривод повітряного вентилятора. У результаті заощаджується 1480 тис. кВт електроенергії в рік. 7 Комп’ютерна верстка Д. Шеверун 15694 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
