Hакоhечhик розпушувача

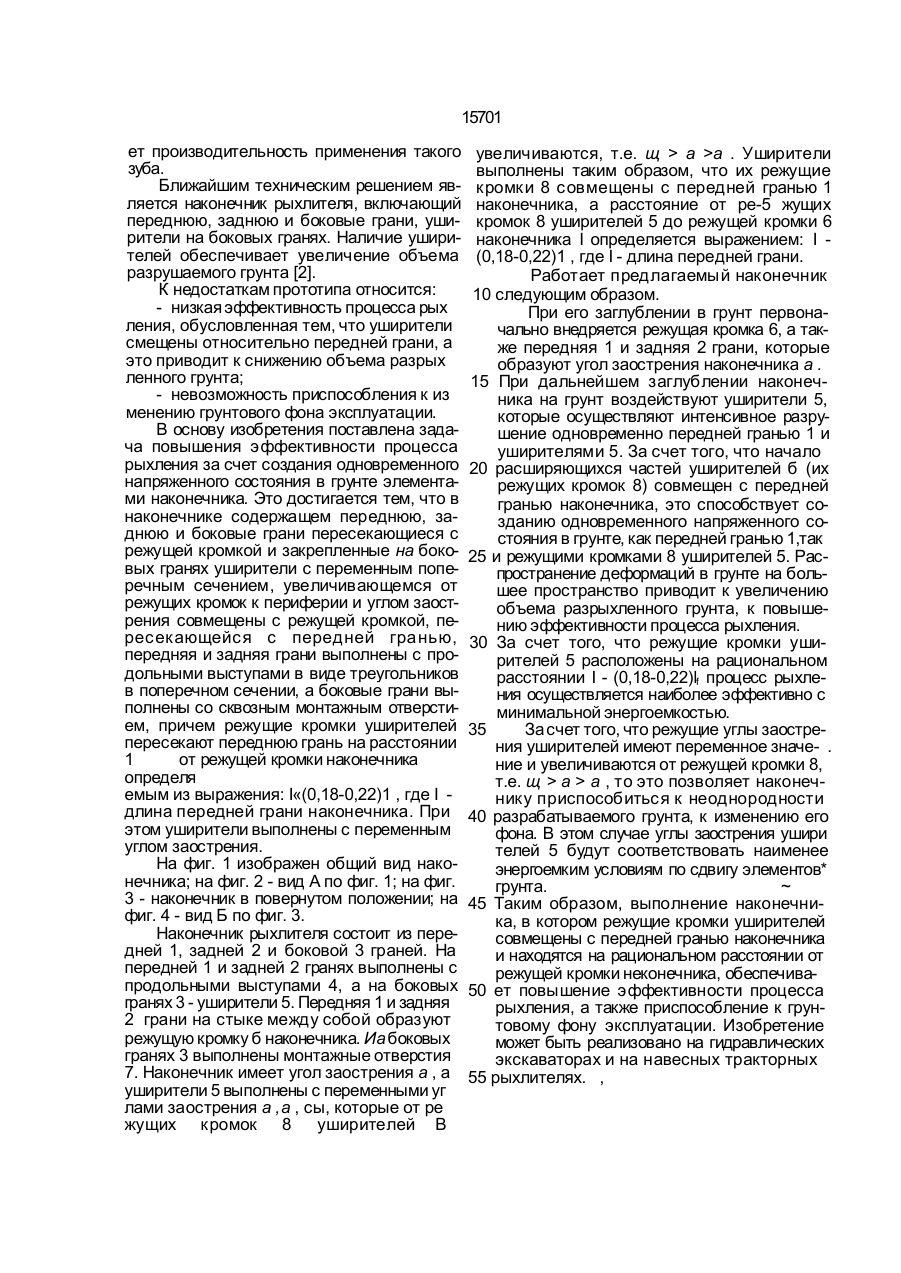

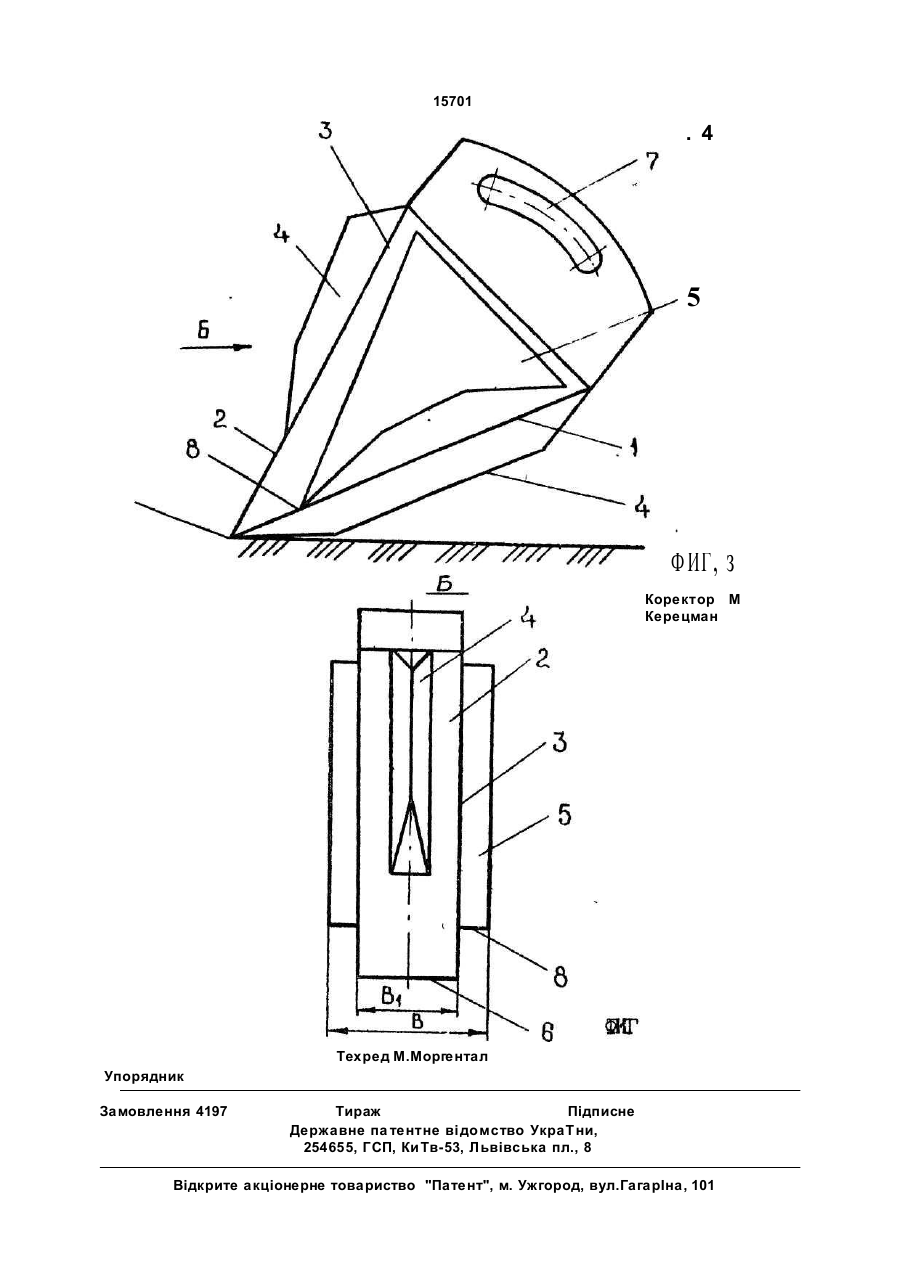

1. Наконечник рыхлителя, содержащий переднюю, заднюю и боковые грани, пере секающиеся с режущей кромкой, и закреп ле нн ые н а бок овых гра нях ушири те ли с переменным поперечным сечением, увеличивающимся от режущ їх кромок к периферии, и углом заострек** *, совмещ енным с режущей кромкой, пересекающейся с передней гранью, отличающийся тем, что передняя и задняя грани выполнены с продольными выступами в виде треугольников в поперечном сечении, а боковые грани выполнены со сквозным монтажным отверстием, причем режущие кромки уширителей пересекают переднюю грань на расстоянии L от режущей кромки наконечника, определяемом из выражения: L = (0,18-0,22)L , где L - длина передней грани наконечника. 2. Нако н ечн ик п о п. 1, о тлича ющ ийс я тем, что уширители выполнены с переменным углом заострения. С > ело Изобретение относится к строительству, в частности к машинам для разработки прочных и мерзлых грунтов на базе экскаваторов и тракторов. Известен зуб ковша землеройной машины, на боковых гранях которого выполне ны уширители, режущ ие кромки которых совмещ ены с режущей кромкой передней грани. Уширители находятся в одной плоскости с задней гранью зуба и имеют пере м е нн у ю ш и р и ну , у м е нь ш ающ у юся о т режущих кромок уширителей. При работе такого зуба на гр«нт одновременно воздей ствует его передняя грань и уширители [1]. Недостатками аналога являются: - низкая эффективность процесса рыхления мерзлых и прочных грунтов, особенно при заглублении известного зуба с поверх ности грунта. Это обусловлено тем, что режущая кромка зуба совпадает с режущими кромками уширителей, причем ширина уширителей наибольшая в месте их режущих кромок. В результате этого зуб не может создать необходимого удельного давления на единицу поверхности грунта, что снижает эффективность применения такого рабочего органа; - невысокая производительность рых -« ления обусловленная тем, что угол заострения постоянен и равен углу заострения зуба. Это приводит к тому, что су б не может приспос обиться к изменению фона грунта, когда из м е н я ю тся ег о п р о ч н ос тн ые характеристики и углы сдвига элементов грунта. Такое несоответствие увеличивае т энергоемкость процесса рыхления и снижа о 15701 ет производительность применения такого зуба. Ближайшим техническим решением является наконечник рыхлителя, включающий переднюю, заднюю и боковые грани, уширители на боковых гранях. Наличие уширителей обеспечивает увеличение объема разрушаемого грунта [2]. К недостаткам прототипа относится: - низкая эффективность процесса рых ления, обусловленная тем, что уширители смещены относительно передней грани, а это приводит к снижению объема разрых ленного грунта; - невозможность приспособления к из менению грунтового фона эксплуатации. В основу изобретения поставлена задача повышения эффективности процесса рыхления за счет создания одновременного напряженного состояния в грунте элементами наконечника. Это достигается тем, что в наконечнике содержащем переднюю, заднюю и боковые грани пересекающиеся с режущей кромкой и закрепленные на боковых гранях уширители с переменным поперечным сечением, увеличивающемся от режущих кромок к периферии и углом заострения совмещены с режущей кромкой, пересекающейся с передней гра нью, передняя и задняя грани выполнены с продольными выступами в виде треугольников в поперечном сечении, а боковые грани выполнены со сквозным монтажным отверстием, причем режущие кромки уширителей пересекают переднюю грань на расстоянии 1 от режущей кромки наконечника определя емым из выражения: I«(0,18-0,22)1 , где I длина передней грани наконечника. При этом уширители выполнены с переменным углом заострения. На фиг. 1 изображен общий вид наконечника; на фиг. 2 - вид А по фиг. 1; на фиг. 3 - наконечник в повернутом положении; на фиг. 4 - вид Б по фиг. 3. Наконечник рыхлителя состоит из передней 1, задней 2 и боковой 3 граней. На передней 1 и задней 2 гранях выполнены с продольными выступами 4, а на боковых гранях 3 - уширители 5. Передняя 1 и задняя 2 грани на стыке между собой образуют режущую кромку б наконечника. Иа боковых гранях 3 выполнены монтажные отверстия 7. Наконечник имеет угол заострения a , а уширители 5 выполнены с переменными уг лами заострения a ,a , сы, которые от ре жущих кромок 8 уширителей В увеличиваются, т.е. щ > a >a . Уширители выполнены таким образом, что их режущие кромки 8 совмещены с передней гранью 1 наконечника, а расстояние от ре-5 жущих кромок 8 уширителей 5 до режущей кромки 6 наконечника I определяется выражением: I (0,18-0,22)1 , где I - длина передней грани. Работает предлагаемый наконечник 10 следующим образом. При его заглублении в грунт первоначально внедряется режущая кромка 6, а также передняя 1 и задняя 2 грани, которые образуют угол заострения наконечника a . 15 При дальнейшем заглублении наконечника на грунт воздействуют уширители 5, которые осуществляют интенсивное разрушение одновременно передней гранью 1 и уширителями 5. За счет того, что начало 20 расширяющихся частей уширителей б (их режущих кромок 8) совмещен с передней гранью наконечника, это способствует созданию одновременного напряженного состояния в грунте, как передней гранью 1,так 25 и режущими кромками 8 уширителей 5. Распространение деформаций в грунте на большее пространство приводит к увеличению объема разрыхленного грунта, к повышению эффективности процесса рыхления. 30 За счет того, что режущие кромки уширителей 5 расположены на рациональном расстоянии I - (0,18-0,22)lf процесс рыхления осуществляется наиболее эффективно с минимальной энергоемкостью. 35 За счет того, что режущие углы заострения уширителей имеют переменное значе- . ние и увеличиваются от режущей кромки 8, т.е. щ > a > a , то это позволяет наконечнику приспособиться к неоднородности 40 разрабатываемого грунта, к изменению его фона. В этом случае углы заострения ушири телей 5 будут соответствовать наименее энергоемким условиям по сдвигу элементов* грунта. ~ 45 Таким образом, выполнение наконечника, в котором режущие кромки уширителей совмещены с передней гранью наконечника и находятся на рациональном расстоянии от режущей кромки неконечника, обеспечива50 ет повышение эффективности процесса рыхления, а также приспособление к грунтовому фону эксплуатации. Изобретение может быть реализовано на гидравлических экскаваторах и на навесных тракторных 55 рыхлителях. , zq 9 ч \ //// //// V 8 15701 . 4 5 Ф ИГ , з Коректор М Керецман Техред М.Моргентал Упорядник Замовлення 4197 Тираж Підписне Державне па тентне ві домство УкраТни, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
