Апарат штучної вентиляції легень

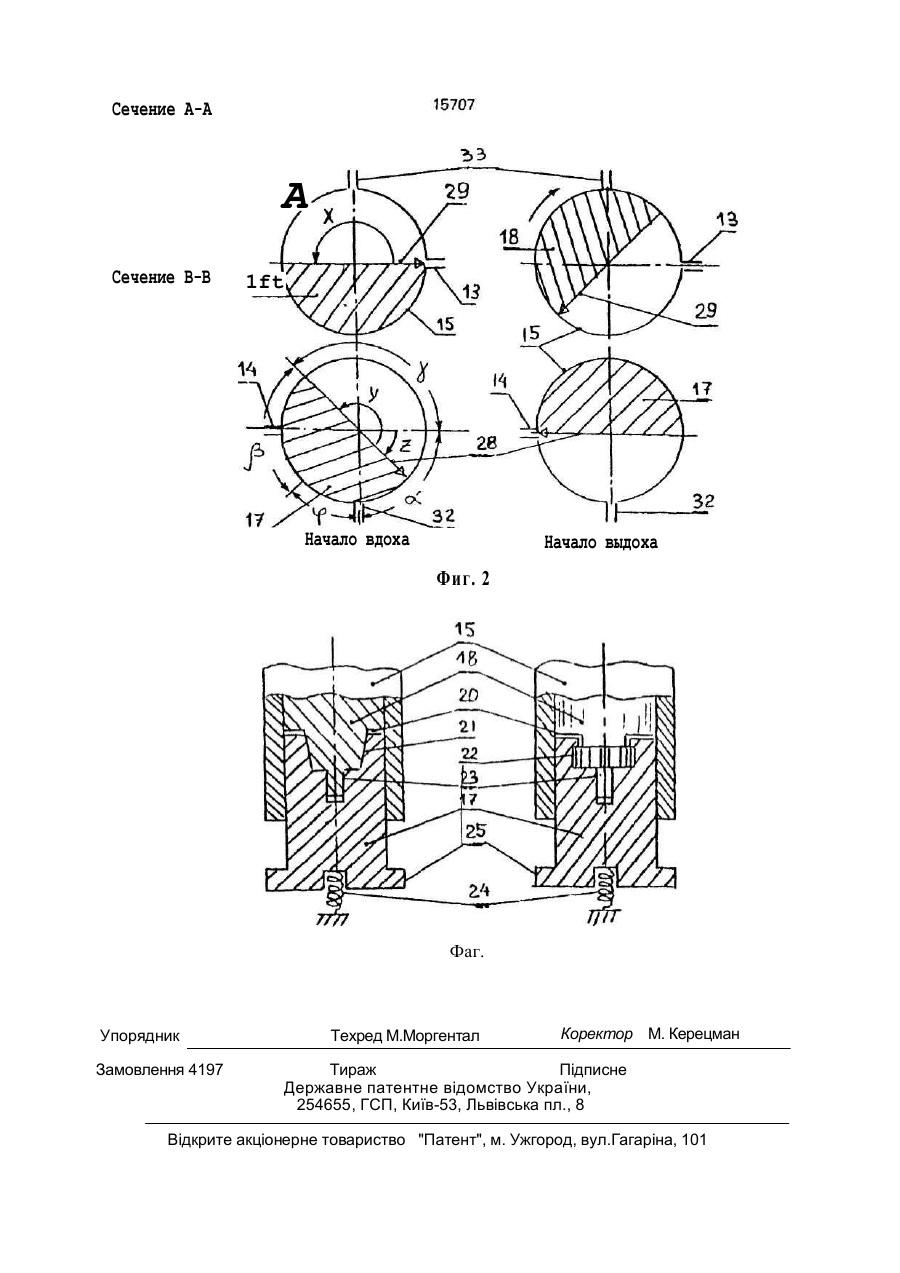

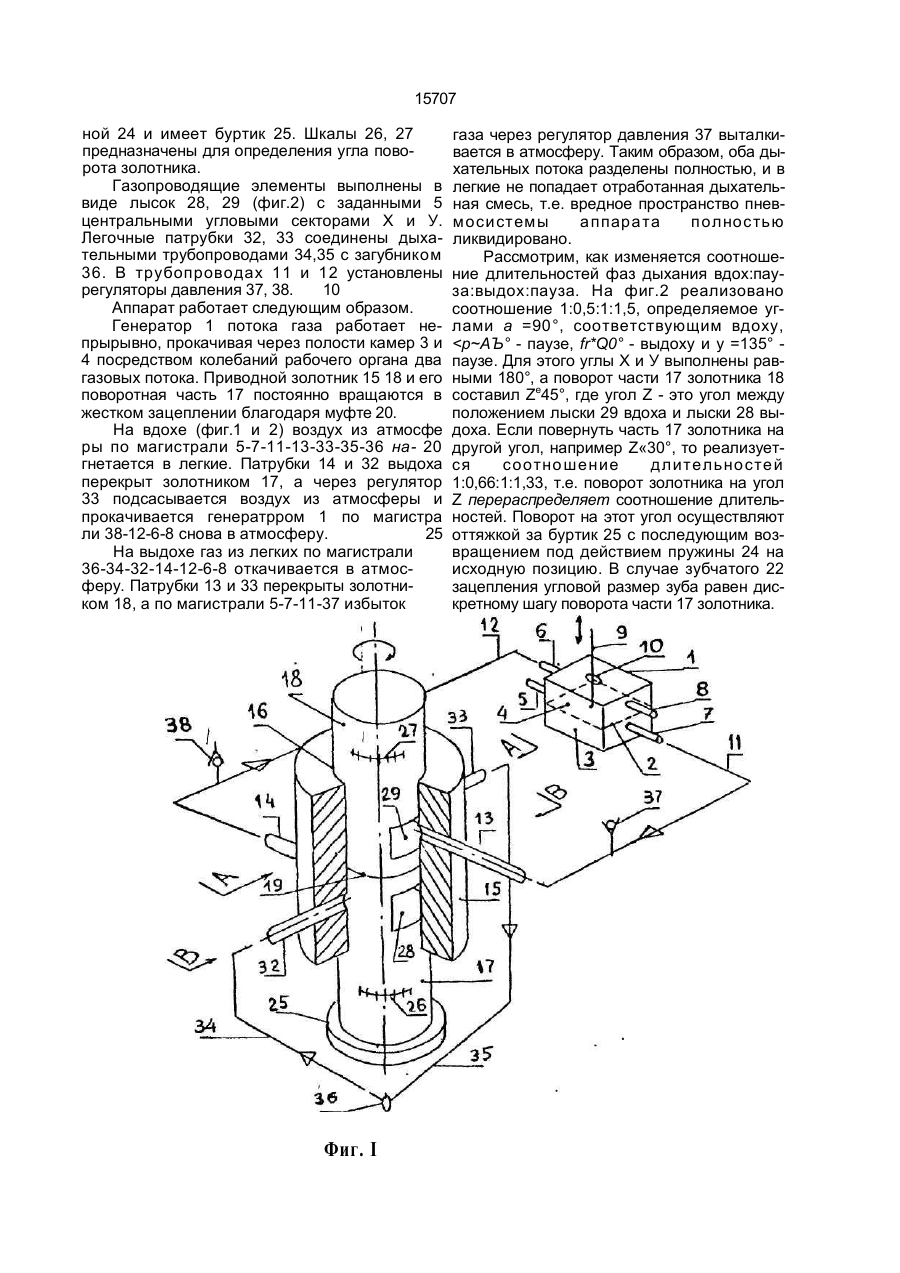

Аппарат для искусствен-ной вентиляции легких, содержащий генератор потока, включающий рабочую камеру с входом и Изобретение относится к медицинской технике, а именно, к пульмонологическим устройствам для искусственной вентиляции легких (ИВЛ) и может быть использовано в анестезиологии и реаниматологии. Целью изобретения является повышение качества искусственной вентиляции легких за счет полного разделения потоков вдыхаемого и выдыхаемого газа и осуществление возможности изменения соотношения длительностей фаз дыхания. На фиг.1 изображен аппарат ИВЛ с газопроводящими элементами в виде лысок золотника; на фиг.2 - положение лысок золотника в начале вдоха и выдоха (показаны сечения по А-А и В-В); на фиг.З - механизм углового поворота и фиксации частей золотника. выходом для газа и рабочим органом, и фазораспределитель, в корпусе которого размещен приводной золотник с газопроводящими элементами и выполнено четыре патрубка, к двум из которых подсоединены трубопроводы для связи с пациентом, а к двум другим - трубопроводы для сообщения с входом и выходом рабочей камеры, отличающийся тем, что золотник состоит из двух частей, выполненных с возможностью поворота и фиксации друг относительно друга, в каждой из которых выполнено по одному газопроводящему элементу, а камера разделена рабочим органом на две полости и имеет дополнительно вход и выход для сообщения с атмосферой. Аппарат содержит генератор 1 потока газа с одним рабочим органом 2 (мембрана) и двумя камерами 3 вдоха и 4 выдоха, в которых имеются входы 5, 6 и выходы 7, 8 с соответствующими клапанами (не показаны). Рабочий орган 2 имеет возвратно-поступательный шток 9, проходящий через газонепроницаемую втулку 10. Генератор 1 соединен нагнетающим 11 и всасывающим 12 трубопроводами с входным 13 и выходным 14 патрубками корпуса 15 фаэораспределителя 16. Поворотная часть 17 золотника 18 имеет на стыке 19 механизм углового поворота и фиксации в виде муфты 20 (фиг.З) в вариантах фрикционного 21 или зубчатого 22 зацеплений. Поворотная часть 17 золотника 18 может смещаться по оси 23, подпружинена пружи С > ел о О 15707 ной 24 и имеет буртик 25. Шкалы 26, 27 предназначены для определения угла поворота золотника. Газопроводящие элементы выполнены в виде лысок 28, 29 (фиг.2) с заданными 5 центральными угловыми секторами X и У. Легочные патрубки 32, 33 соединены дыхательными трубопроводами 34,35 с загубником 36. В трубопроводах 11 и 12 установлены регуляторы давления 37, 38. 10 Аппарат работает следующим образом. Генератор 1 потока газа работает непрырывно, прокачивая через полости камер 3 и 4 посредством колебаний рабочего органа два газовых потока. Приводной золотник 15 18 и его поворотная часть 17 постоянно вращаются в жестком зацеплении благодаря муфте 20. На вдохе (фиг.1 и 2) воздух из атмосфе ры по магистрали 5-7-11-13-33-35-36 на- 20 гнетается в легкие. Патрубки 14 и 32 выдоха перекрыт золотником 17, а через регулятор 33 подсасывается воздух из атмосферы и прокачивается генератрром 1 по магистра ли 38-12-6-8 снова в атмосферу. 25 На выдохе газ из легких по магистрали 36-34-32-14-12-6-8 откачивается в атмосферу. Патрубки 13 и 33 перекрыты золотником 18, а по магистрали 5-7-11-37 избыток Фиг. I газа через регулятор давления 37 выталкивается в атмосферу. Таким образом, оба дыхательных потока разделены полностью, и в легкие не попадает отработанная дыхательная смесь, т.е. вредное пространство пневмосистемы аппарата полностью ликвидировано. Рассмотрим, как изменяется соотношение длительностей фаз дыхания вдох:пауза:выдох:пауза. На фиг.2 реализовано соотношение 1:0,5:1:1,5, определяемое углами a =90°, соответствующим вдоху,
