Пристрій для вводу маркірувальної смужки в стапель листів при їх укладанні з транспортеру, що подає

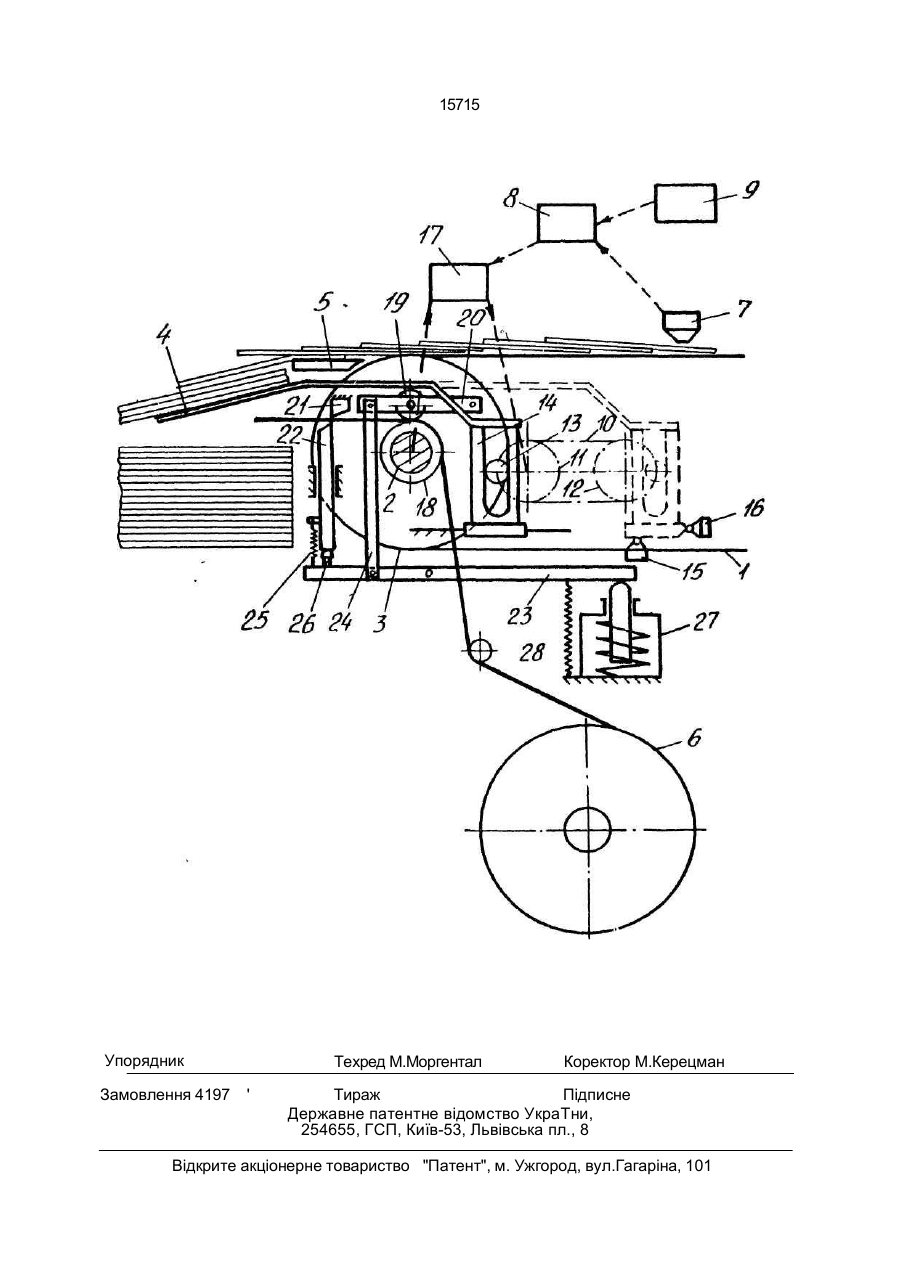

Устройство для ввода маркировочной полоски в стапель листов при их укладке с подающего транспортера, содержащее проставку, соединенную со средством ее воз вратно-поступательного перемещения, средство для подачи маркировочной поло ски, включающее катушку, подающий и прижимной ролики, механизм отрезки маркировочной полоски, имеющий непод вижный и подвижный ножи, последний из которых соединен с приводом его попереч ного возвратно-поступательного перемеще ния, выполненного в виде управляемого электромагнита, считывающую головку и уп равляющий блок с задатчиком количества листов в стойке, о т л и ч а ю щ е е с я тем, что проставка размещена со стороны выводного ролика подающего транспортера с возможностью ее перемещения вдоль направления движения транспортера и размещение над верхним уровнем стапеля, а средство ее возвратно-поступательного перемещения включает установленную с возможностью перемещения вдоль подающего транспортера поперечную направляющую для закрепления проставки, размещенную вдоль траектории перемещения направляющей бесконечную цепь с роликом, размещенным в направляющей и управляемую муфту для соединения одной из звездочек бесконечной цепи выводным роликом подающего транспортера, при этом механизм отрезки маркировочной полоски снабжен двуплечим рычагом, одно плечо которого взаимодействует с подвижным ножом посредством упора, а нож подпружинен к нему, а другое плечо двуплечего рычага взаимодействует с управляемым электромагнитом, причем средство подачи маркировочной полоски дополнительно имеет рычаг для установки прижимного ролика и тягу для соединения его с двуплечим рычагом, а подающий ролик смонтирован на оси выводного ролика подающего транспортера. С > СП СЛ О Изобретение относится к листоприемным устройствам листорезальных и печатных машин, а в частности к устройствам для формирования заданного количества изделий в стопки путем вставки маркировочных полосок в стопу Цель изобретения - обеспечение качества поступающих каскадом листов, укладываемых в стапель при вводе маркировочной полоски. На чертеже схематически показано устройство для укладки маркировочной полоски в стапель листов. 15715 Устройство для укладки маркировочной полоски установлено под проходящими листами по оси их передвижения на выходе транспортера 1 для подачи листов каскадом, в котором на валу 2 смонтированы выводные ролики 3 и содержат приставку 4, размещенную под переходным мостиком 5 катушку с монтировочной полоской 6, считывающую головку 7, управляющий блок 8, задатчик количества листов в пачки 9. Средство подачи проставки содержат замкнутую роликовую цепь 10, установленную на звездочках 11 и 12, на которой закреплен ролик 13, контактирующий с ползуном 14, к которому прикреплена проставка 4. По пути движения ползуна 14 размещены два конечных выключателя 15 и 16. Звездочку 11 приводят во вращения посредством подсоединения ее передачей к валу 2 транспортера 1 для подачи весов каскадом через управляемую электромагнитную муфту 17. Средство вывода и отрезки маркировочной полоски, установленное рядом с проставкой 4, содержит подающий ролик 18, устанавливаемый на валу 2, прижимной ролик 19 установленный на качающемся рычаге 20, неподвижный нож 21, подвижный нож 22, приводной двухплечий рычаг 23, к одному плечу которого подсоединен посредством тяги 24 качающий рычаг 20, посредством пружины 25 и упора 26 подвижный нож 22, а ко второму плечу - электромагнит 27 и пружина 28. Устройство для укладки маркировочной полоски работает следующим образом. За датчиком количества листов в пачке 9 устанавливают определенное количество листов, через которое необходимо установить маркировочную полоску. Считывающая головка 7 проводит подсчет листов поступающих в листоприемное устройство и выдает информацию счета в управляющий блок 8. При достижении заданного количества листов управляющий блок 8 выдает сигнал на включение управляемой электромагнитной муфты 17. При этом начинает вращаться звездочка 11, перемещаться роликовая цепь 10 с роликом 13 и за счет контакта ролика 13 с ползуном 14 начинает выдвигаться ползун 14 с проставкой 4. Проставка 4, перемещаясь в зону укладки листов, и в следствии размещения выше верхней плоскости стапеля и ниже переходного мостика 5 создает промежуточное пространство для захода маркировочной полоски. За счет кинематической связи звездочки 11с валом 2 скорость перемещения ползуна 14 с проставкой 4 всегда согласованная со скоростью выводимых листов, при чем передаточное отношение привода от вала к звездочке 11 подобрано таким образом, чтобы скорость выдвижения проставки 4 было несколько меньше скорости выводимых ли-5 стов, что способствует входу проставки 4 в зону укладки листов без повреждения подающих листов. При достижении определенного положения ползуна 14 с проставкой 4 срабаты10 вает конечный выключатель 15, который включает электромагнит 27. Приводной двухплечий рычаг 23 под действием магнита 27 посредством пружины 25 тянет подвижный нож 22 и посредством тяги 24 качаю15 щийся рычаг 20 с прижимным роликом 19. При этом между режущими кромками подвижного ножа 22 и неподвижного ножа 21 образуется зазор, через который за счет прижатия прижимного ролика 19 п о даю ще20 му ролику 18, выводится маркировочная полоска в промежуточное пространство между укладываемыми листами. Вывод маркировочной полоски происходит до тех пор пока ползун 14 с проставкой 4 не дойдет в 25 направлении стапеля до своего крайнего положения и при возврате назад не сработает повторно конечный выключатель 15. После срабатывания конечного выключателя 15 выключается электромагнит 27 и под 30 действием пружины 28 происходит возврат в исходное положение двухплечего приводного рычага 23, и связанных с ним за счет тяги 24 качающегося рычага 20 с прижимным роликом 19, прекращающегося при 35 этом подачу маркировочной полоски, и за счет упора 26 подвижного ножа 22, производящего отрезку маркировочной полоски. При дальнейшем движении ползуна 14 назад происходит полный вывод приставки 4 40 из стапеля и листы находящиеся выше маркировочной полоски упускаются вниз, зажимая при этом маркировочную полоску в статуе. Движение ползуна 14 назад происходит до тех пор, пока не сработает конеч45 ный выключатель 16 подающий сигнал управляющему блоку на отключение управляемой электромагнитной муфты 17. Таким образом устройство для укладки маркировочной полоски приведено в исходное поло50 жение. Использование данного изобретения позволяет производить укладку маркировочной полоски в стапель не повреждая при этом укладываемые листы, поступающие ка55 скадом. Достоинством изобретения является и то, что отпадает необходимость в дополнительном механизме для передвижения всего устройства в зависимости от ширины разрезаемого листа. 15715 Упорядник Замовлення 4197 ' Техред М.Моргентал Коректор М.Керецман Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
