Вододвигун

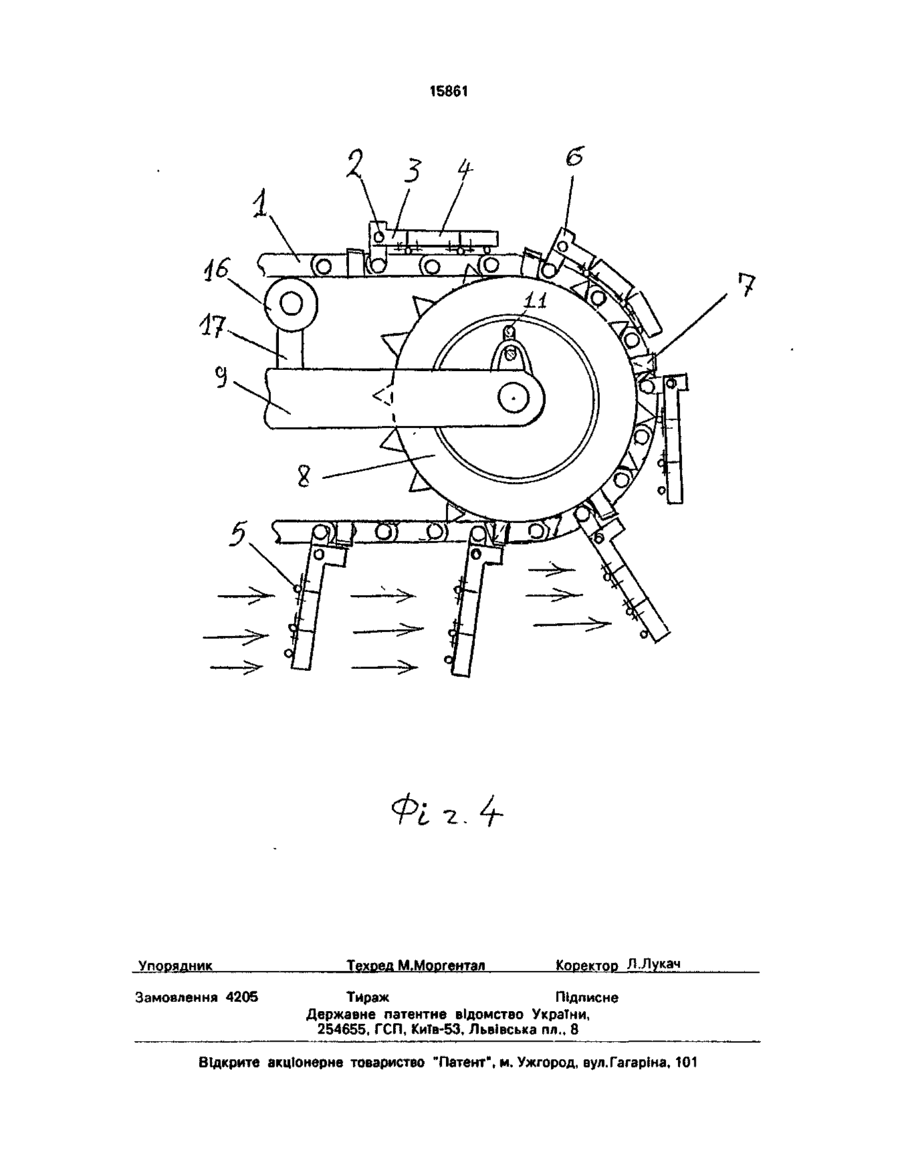

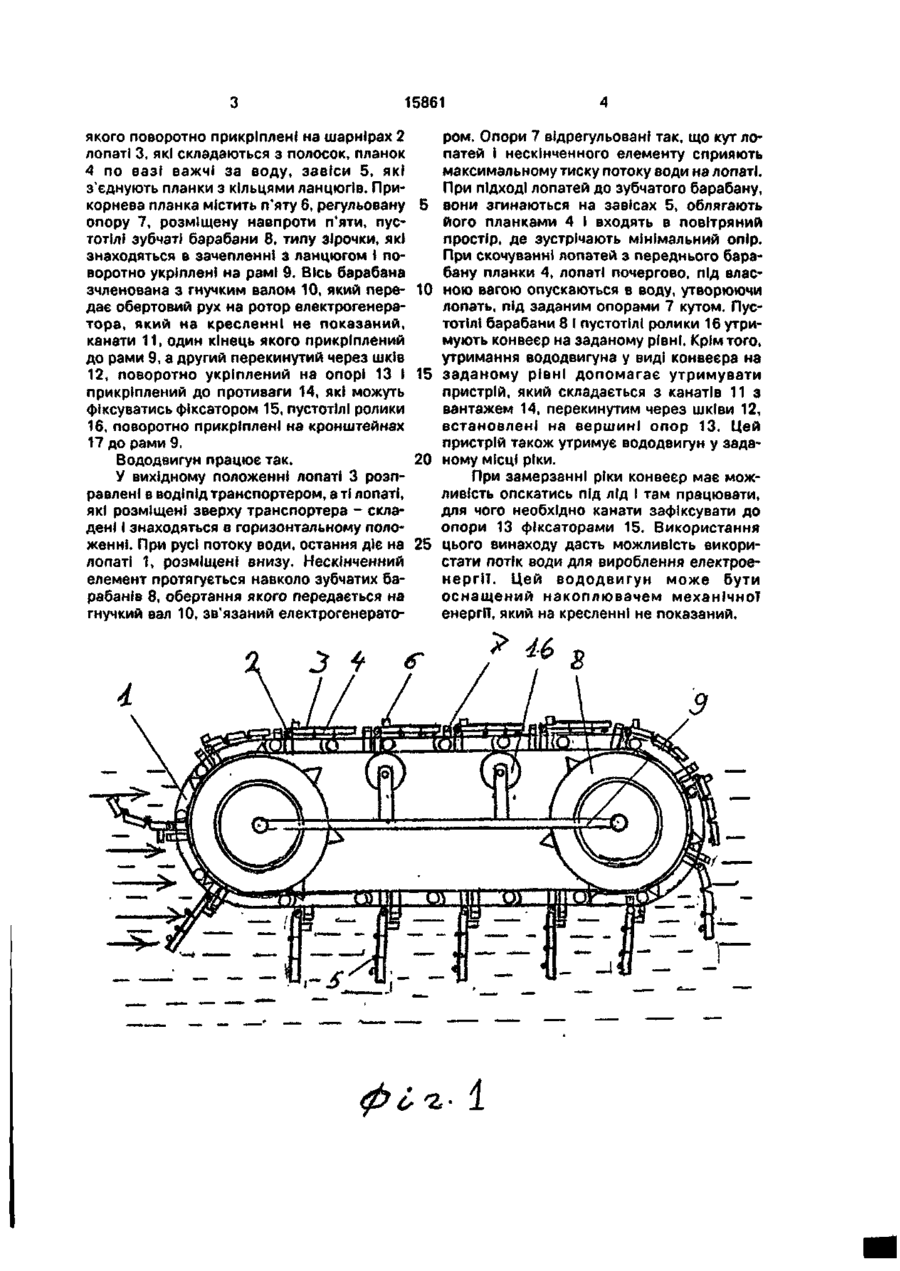

1. Вододвигатель, содержащий рамный корпус, установленный в корпусе конвейєр, выполненный в виде барабанов, охваченных бесконечным гибким транспортирующим элементом, нижняя часть которого расположена в воде, лопасти, установленные на гибком элементе с возможностью поворота и выполненные в виде планок, соединенных при помощи сочлененного элемента, прикрепленного к планкам со стороны рабочего потока, и вал, прикрепленный к барабану и кинематически связанный с механизмом вращения ротора электрогенератора, о т л и ч а ю щ и й с я тем, что сочлененный элемент выполнен в виде завес, планки - неплавучими, прикорневые планки снабжены пятами, гибкий элемент - ответными опорами, вал выполнен гибким, а верхняя часть гибкого элемента расположена над водой в воздухе. 2. Вододвигатель по п. 1 , о т л и ч а ю щ и й с я тем, что корпус снабжен закрепленными на нем кронштейнами с роликами, установленными с возможностью вращения под верхней частью гибкого элемента. 3. Вододвигатель по п. 1 , о т л и ч а ю щ и й с я тем, что барабаны выполнены зубчатыми, а ролики и барабаны - полыми. 4. Вододвигатель по п . 1 , о т л и ч а ю щ и й с я тем, что опорные пяты выполнены регулируемыми для изменения угла установки лопастей. 5. Вододвигатель по п. 1 , о т л и ч а ю щ и й с я тем, что он снабжен опорами с блоками и перекинутыми через блоки канатами с концевыми противовесами для установки уровня расположения конвейера. С > ел со ON Винахід відноситься до гідроенергетики, а саме до техніки перетворення течіТ води, особливо в ріках в електроенергію. Відомий винахід, який містить ведучий і ведений шків, який охоплений стрічкою транспортера з шарнірно закріплених на них лопатях. Недоліком цього винаходу є те, що стрічка транспортера має можливість провисати, лопаті не спроможні витримувати заданий кут, автоматично не здатне підтримувати задану плавучість на воді, є можливість проковзування стрічки на шківу і лопаті ненадійно розправляються під заданим кутом, коли вони занурюються в воду, що негативно позначається на ККД. Завдання даного винаходу - підвищити коефіцієнт корисної дії. Винахід пояснюється кресленнями, де на фіг.1 зображений загальний вигляд вододвигуна збоку; на фіг.2 - вододвигун спереду; на фіг.З - вододвигун зверху; на фіг.4 вузол зубчатого барабану. Вододвигун містить два нескінченних ланцюги 1 типу велосипедних, виконаних із неоксидуючого матеріалу, на кожному кільці О 15861 якого поворотно прикріплені на шарнірах 2 лопаті 3, які складаються з полосок, планок 4 по вазі важчі за воду, завіси 5, які з'єднують планки з кільцями ланцюгів. Прикорнева планка містить п'яту б, регульовану 5 опору 7, розміщену навпроти п'яти, пустотілі зубчаті барабани 8, типу зірочки, які знаходяться в зачепленні з ланцюгом І поворотно укріплені на рамі 9. Вісь барабана зчленована з гнучким валом 10, який пере- 10 дає обертовий рух на ротор електрогенератора, який на кресленні не показаний, канати 11, один кінець якого прикріплений до рами 9, а другий перекинутий через шків 12, поворотно укріплений на опорі 13 і 15 прикріплений до противаги 14, які можуть фіксуватись фіксатором 15, пустотілі ролики 16, поворотно прикріплені на кронштейнах 17 до рами 9. Вододвигун працює так. 20 У вихідному положенні лопаті 3 розправлені в воді під транспортером, а ті лопаті, які розміщені зверху транспортера - складені і знаходяться в горизонтальному положенні. При русі потоку води, остання діє на 25 лопаті 1, розміщені внизу. Нескінченний елемент протягується навколо зубчатих барабанів 8, обертання якого передається на гнучкий вал 10, зв'язаний електрогенерато З 4 ром. Опори 7 відрегульовані так, що кут лопатей І нескінченного елементу сприяють максимальному тиску потоку води на лопаті. При підході лопатей до зубчатого барабану, вони згинаються на завісах 5, облягають його планками 4 І входять в повітряний простір, де зустрічають мінімальний опір. При скочуванні лопатей з переднього барабану планки 4, лопаті почергово, під власною вагою опускаються в воду, утворюючи лопать, під заданим опорами 7 кутом. Пустотілі барабани 8 І пустотілі ролики 16 утримують конвеєр на заданому рівні. Крім того, утримання вододвигуна у виді конвеєра на заданому рівні допомагає утримувати пристрій, який складається з канатів 11 з вантажем 14, перекинутим через шківи 12, встановлені на вершині опор 13. Цей пристрій також утримує вододвигун у заданому місці ріки. При замерзанні ріки конвеєр має можливість опскатись під лід І там працювати, для чого необхідно канати зафіксувати до опори 13 фіксаторами 15. Використання цього винаходу дасть можливість використати потік води для вироблення електроенергії. Цей вододвигун може бути оснащений накоплювачем механічної енергП, який на кресленні не показаний. є о-z- 1 8 198SL 15861 і Упорядник Замовлення 4205 Я з Техред М.Моргентал Коректор Л.Лукач Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
